Устройство смены инструментов для ампутации руки - версия...

«Предварительный протез», в котором используется поворотная запирающая муфта. Поворотное запирающее кольцо на 1/4 оборота использует фиксирующий пружинный механизм для поддержания открытого/закрытого положения. Основание термоформуется для установки на термопластическую манжету на предплечье.

Настройки печати: высота 0,2 мм.

Никаких подставок, никаких магнитов не требуется.

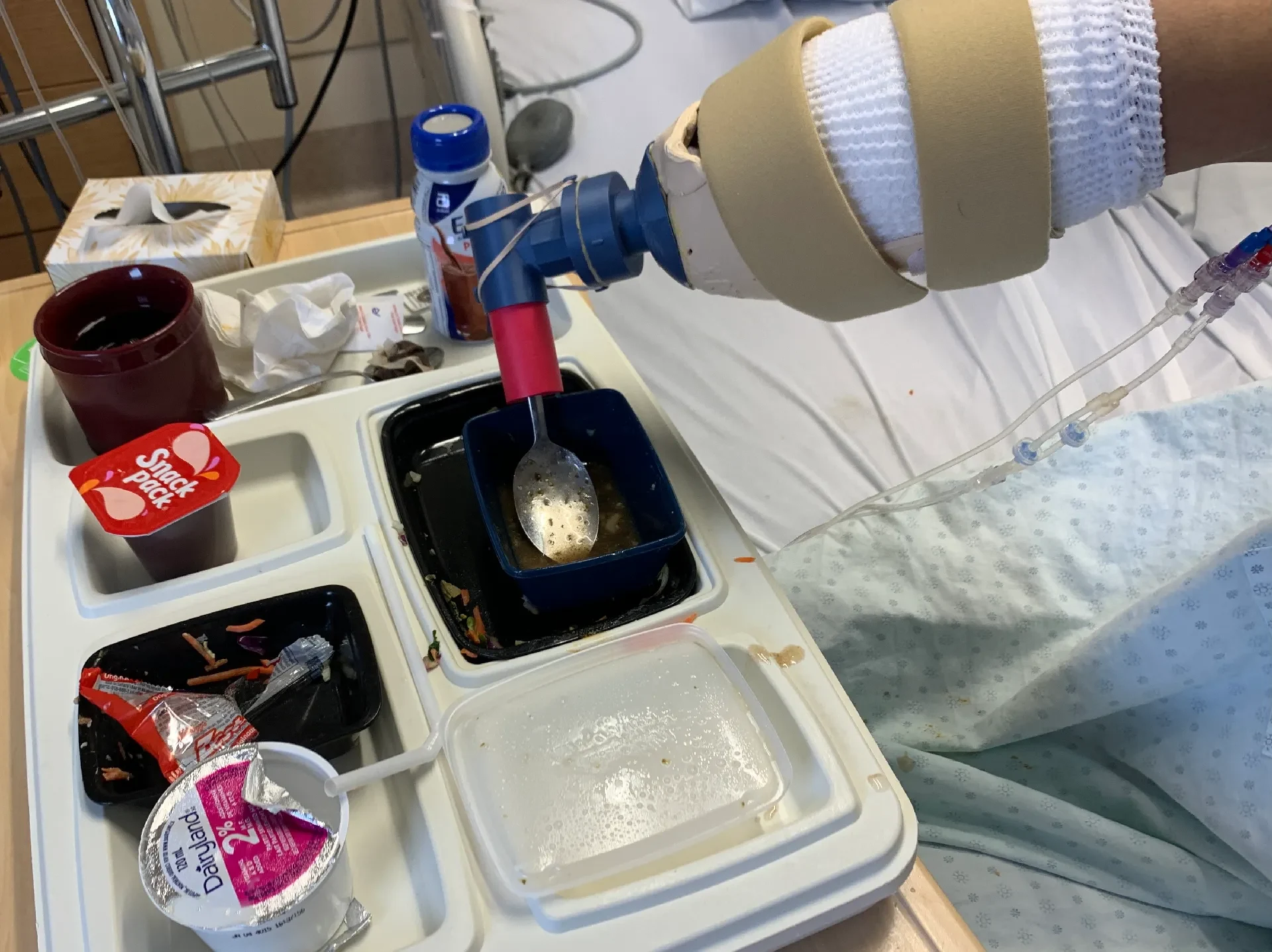

Изображение старой версии (синим цветом) показано в использовании.

Стопорное кольцо поставляется в версии «Snugger Fit», а также в виде файла STEP для регулировки зазоров в CAD.

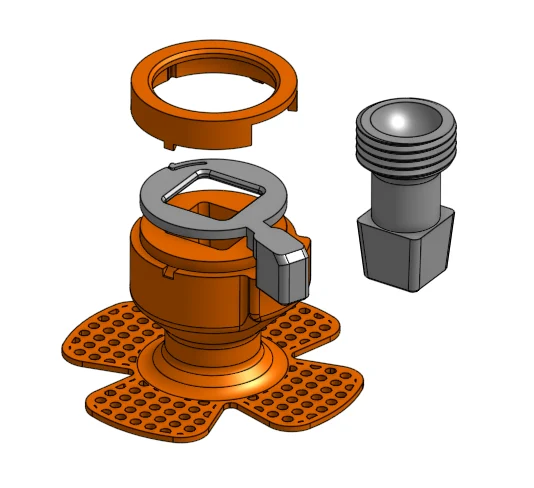

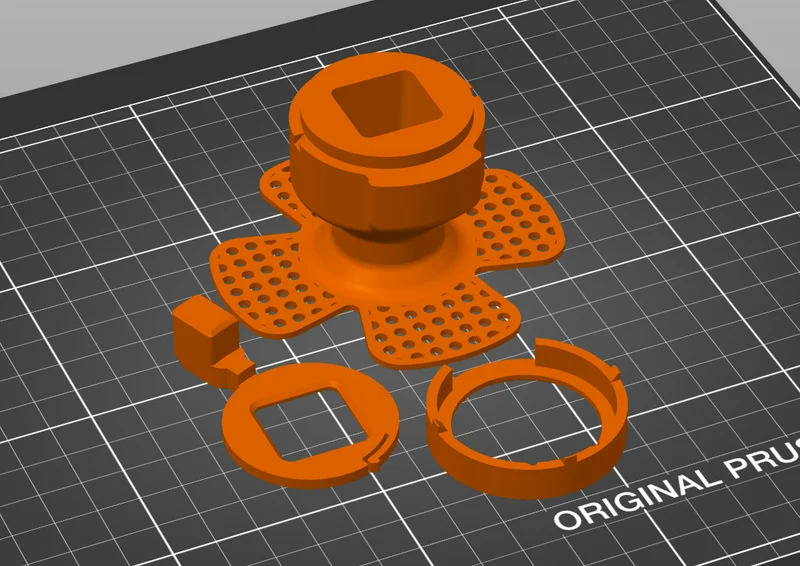

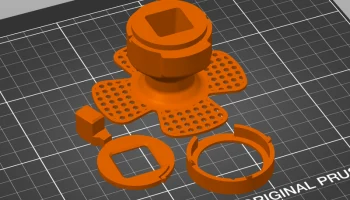

Основная базовая сборка:

Склейте основу вместе (см. рисунок); убедитесь, что «Стопорное кольцо» свободно вращается на 1/4 оборота.

Сформируйте термопластичный шинирующий материал в качестве манжеты вокруг культи конечности.

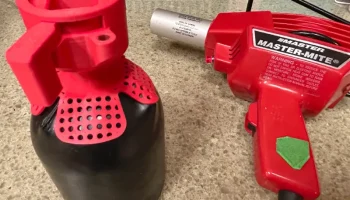

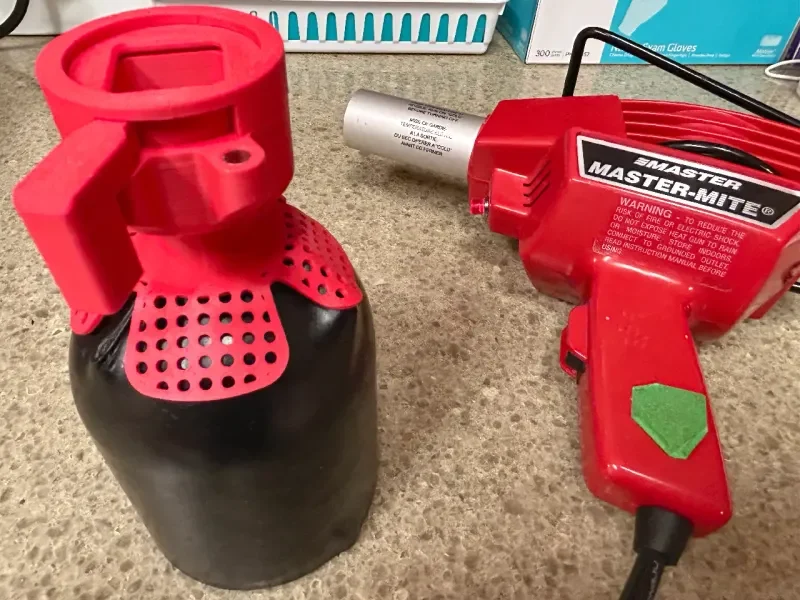

Нагрейте перфорированную часть «женской основы» (горячая вода или тепловой пистолет) и придайте форму пластиковой манжете (см. рисунок); используйте клей или другой материал для фиксации, чтобы закрепить на месте

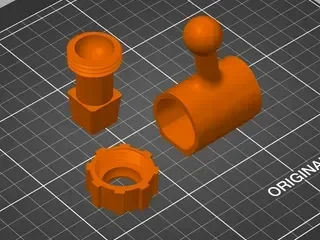

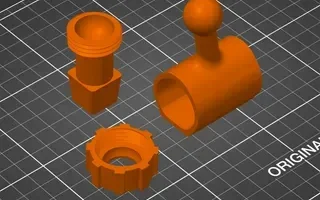

Инструмент в сборе:

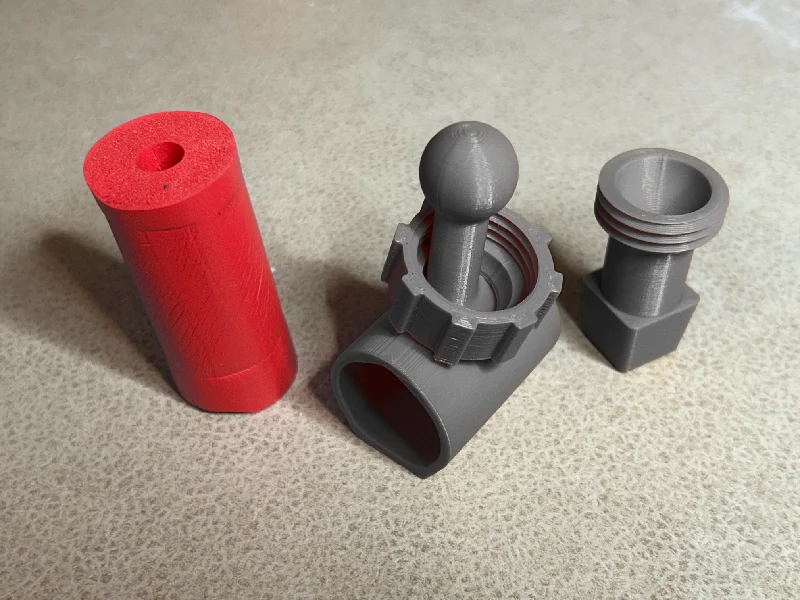

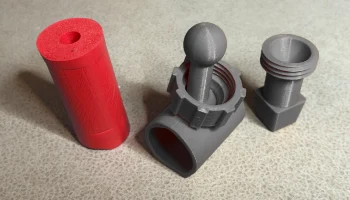

В шаровом инструменте используются трубки из пенопласта (например, Rubazote).

Сначала распечатайте «Инструмент — Винт».

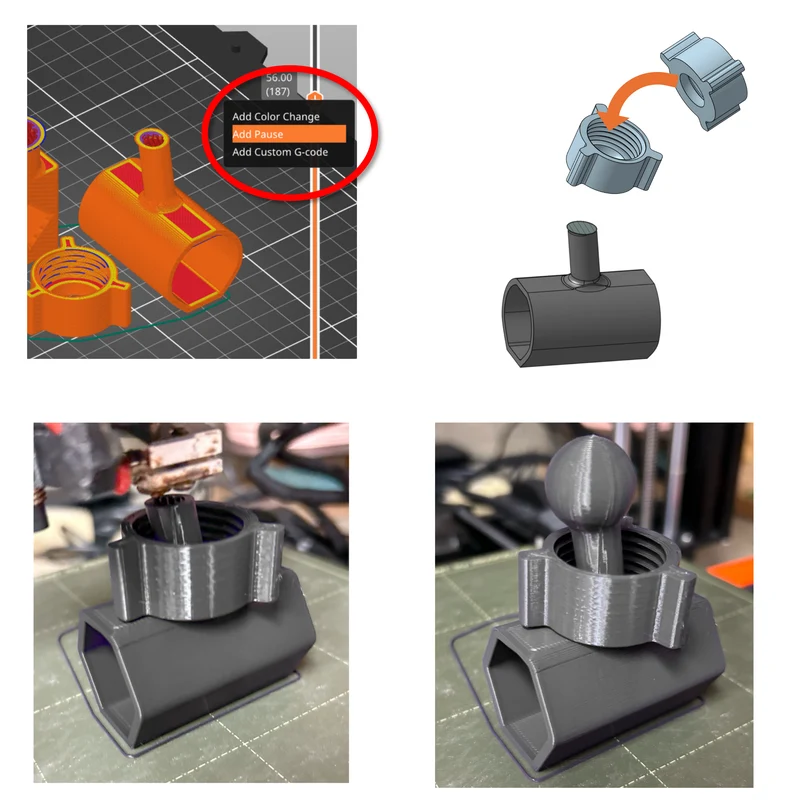

Затем в слайсере вставьте паузу для отпечатка «Инструмент — Пенопласт».

Когда печать приостановится, поместите предварительно напечатанный «инструментальный винт» на вал.
