Параметрические формы груди

Этот файл OpenSCAD позволяет вам создавать формы груди различных размеров в соответствии с вашими потребностями. Просто загрузите файл в OpenSCAD. (Я рекомендую ночные сборки, которые рендерятся очень быстро)

Особенности включают в себя:
Полностью настраиваемый с помощью нескольких основных параметров, вы можете приступить к делу, но, немного повозившись, вы также можете точно настроить форму по своему вкусу.

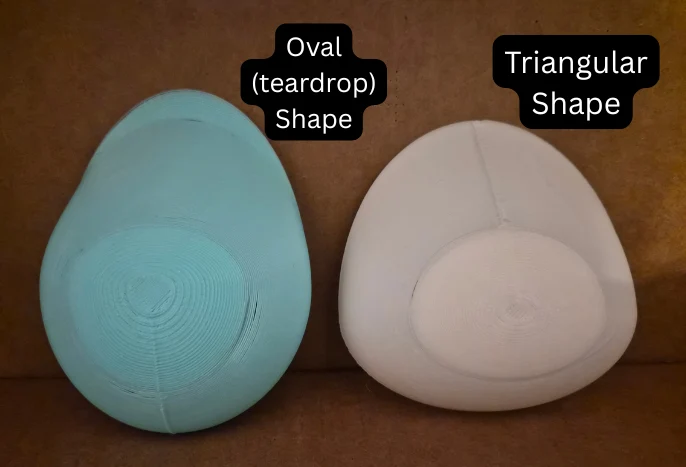

Возможны овальные и треугольные формы основания, в зависимости от того, что вам подходит.

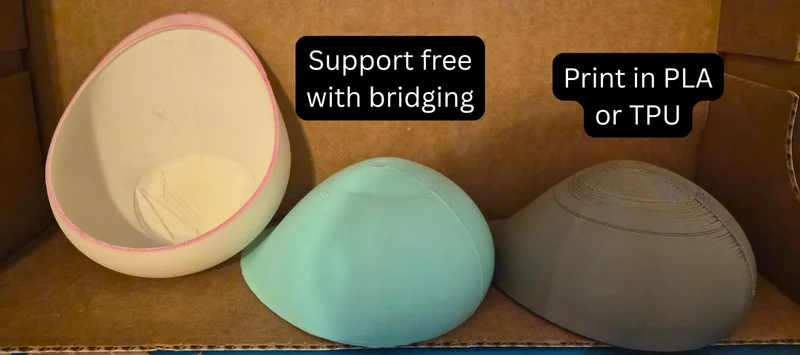

Полая конструкция сохраняет формы легкими и ускоряет печать.
При печати не требуется поддержка, даже с использованием ТПУ, для большинства размеров.
Ключевые переменные:
Основные параметры:

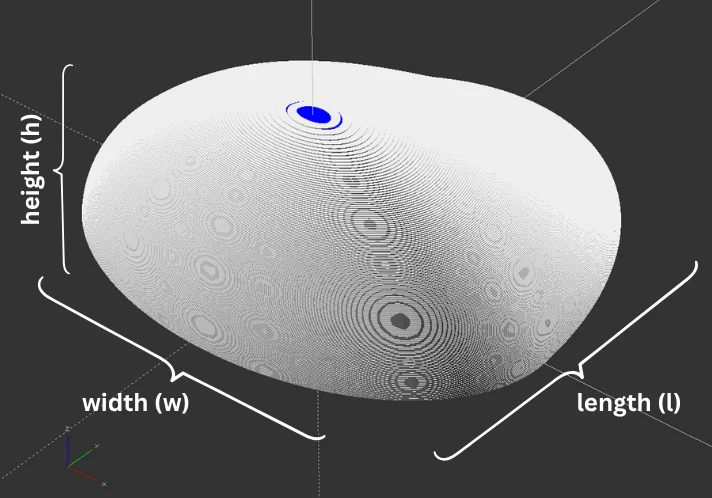

Они в основном говорят сами за себя. ��осмотрите на рисунок, чтобы увидеть, на какие аспекты формы они влияют. Это определит основной размер вашей формы.

Ширина формы — мм: w (ось X)
Длина формы — мм: l (ось Y)
Высота формы — мм: h (ось Z)
Толщина корпуса — мм: т

Проектные параметры:

Они регулируют «форму» самой формы. Их немного сложно описать, поэтому я бы посоветовал вам поиграть с этими значениями, чтобы посмотреть, как они выглядят, и понять, как они работают.

z_offset: этот параметр управляет «выпуклостью» верхней части формы. 0,5 — хорошее значение на нижнем уровне, если вам нужна наклонная форма, похожая на каплю. Увеличьте это значение до 10 или даже выше, чтобы получить более «прямую» форму (и ее легче печатать).

Bottom Overhang Scaler (от -1 до 0,5): p_h_y: Эта переменная контролирует, насколько форма «провисает», за неимением лучшего термина. Настоящая грудь имеет тенденцию слегка провисать по мере увеличения размера, и этот параметр призван воспроизвести этот эффект. Установите отрицательное значение, например -0,3, если для вас это не имеет значения и вы просто хотите, чтобы печать была проще.

Масштаб бокового свеса (от -1 до 0,5): p_h_x: аналогично скаляр�� нижнего свеса, за исключением стороны. Обычно вы хотите сохранить оба этих значения одинаковыми, если только вас не заботит внешний вид формы.

Базовая форма формы, овальная (без галочки) или треугольная (с галочкой): triangularFormShape: см. мои примечания ниже, где я говорю о получении треугольных форм в качестве примера того, где это применимо.

Параметры печати:

Некоторые параметры можно настроить для улучшения качества печати. К ним относятся:

LayerHeight — мм (z-шаг): смотрите мои примечания ниже для более детального понимания.

overhangAngle — градусы: угол формы, под которым форма «перекрывается», создавая основу для верхней части формы для печати, что дает ей лучший шанс при печати. Хорошо настроенный принтер может выдерживать угол наклона 25 градусов, что соответствует вылету в 65 градусов. Это работает для высоты слоя 0,1 мм. Я думаю, что новые принтеры могут работать еще лучше, но у меня их нет, так что не верьте мне на слово.

Он также пытается обеспечить поддержку вблизи основания для определенных каплевидных конфигураций, где начальный свес довольно крутой.

WidenWidthRange — градусы: Прежде чем пытаться «соединить» верхнюю часть отпечатка, мы хотим медленно увеличивать толщину оболочки, чтобы было больше материала, за который «мостик» м��г бы зацепиться. Это очень помогает с более крупными формами в определенных конфигурациях.

WidenThicknessFactor — кратный толщине оболочки (t): регулирует толщину оболочки до того, как впервые начнется «перекрытие». Коэффициент толщины может несколько сбить с толку. Если установлено значение 1, это означает, что окончательная толщина будет t+t=2t. Если установлено значение 2, толщина будет равна t+2t=3t.

Примечания и дополнительная информация:

Все мои тесты и печать проводились с использованием лоскутного Ender 3v2 с модом с двумя вентиляторами. Мне нравится верить, что если этот принтер может печатать эти формы без поддержки, то любой новый принтер тоже сможет это сделать. Но это пока только гипотетически. Я использую Cura для нарезки своих моделей с отключенными адаптивными слоями и включенным мостом (обе настройки в Cura являются экспериментальными).

Это мои заметки и предложения о том, как распечатать форму. Я стремлюсь охватить как можно больше деталей, понимая, что каждая форма может различаться. Получить хорошую форму можно путем тестирования и доводки.

Высота слоя:

При создании вашего ФО
