Корпус модуля Esp32 OLED 433 МГц, полностью с использован..

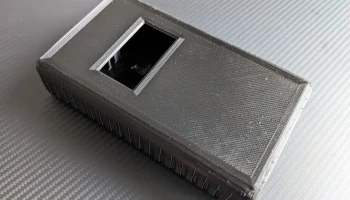

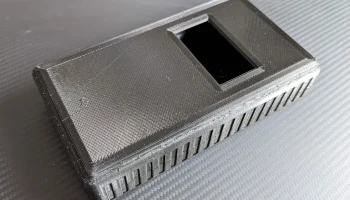

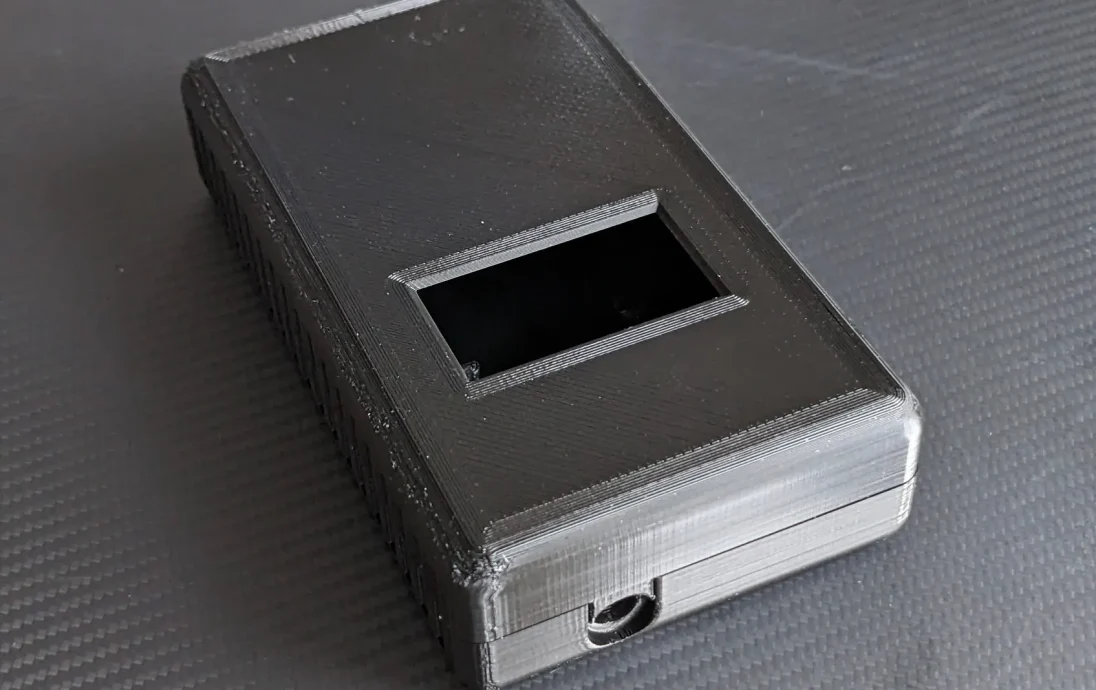

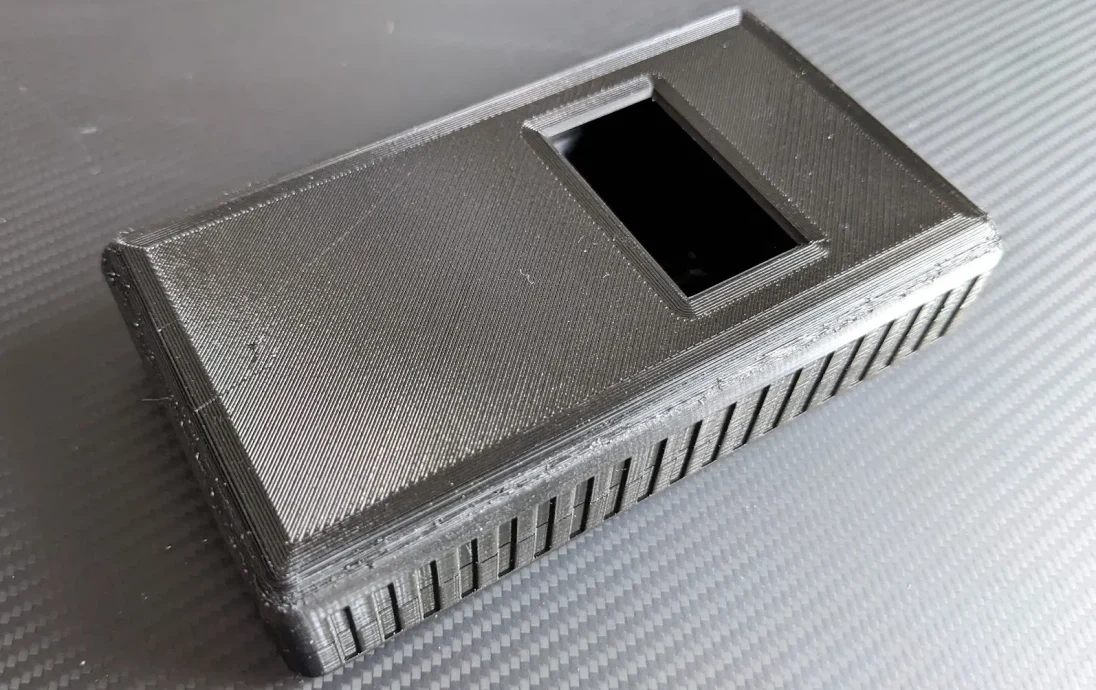

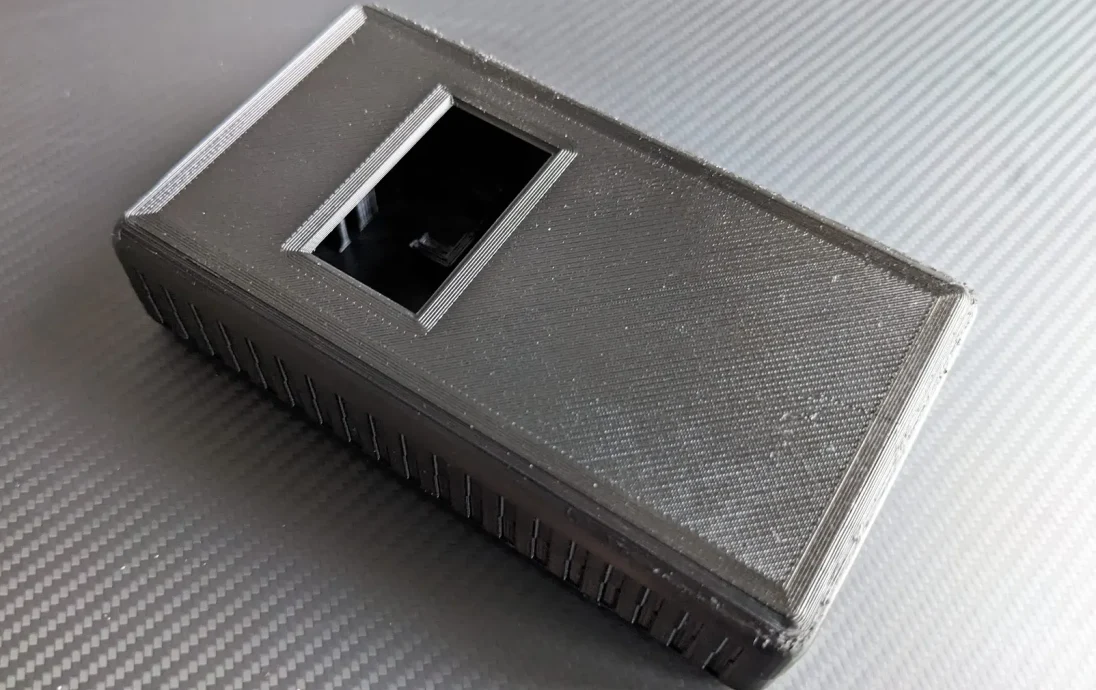

Это корпус esp32, который подойдет, если вы хотите использовать OLED-экран и модуль CC1101, 433 МГц, которые полностью соединяются друг с другом с помощью защелкивающихся соединений. Для сборки не требуются винты! Существует множество полезных проектов, для которых требуется esp32 с OLED-экраном и модуль CC1101 433 МГц, и вы можете использовать этот корпус для любого из них.

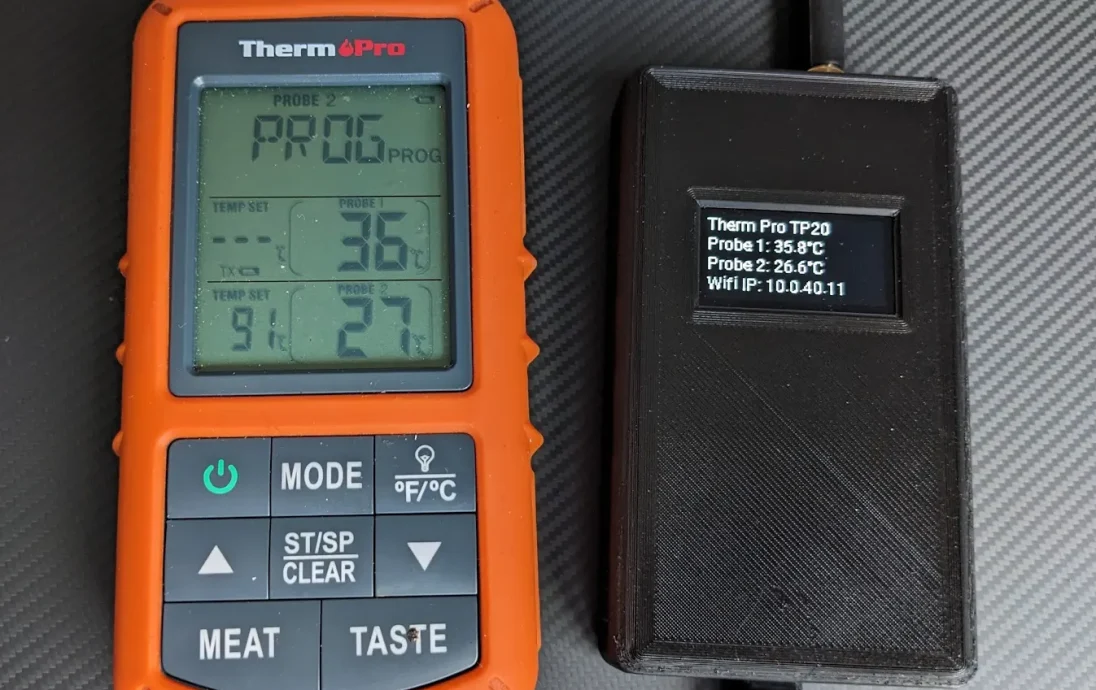

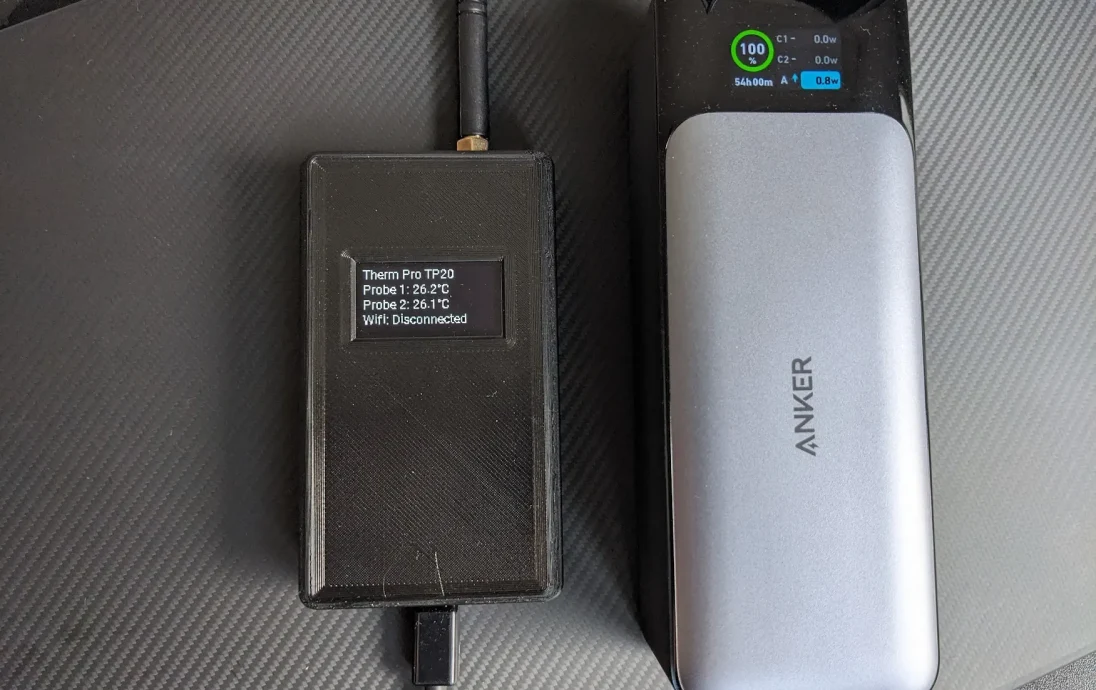

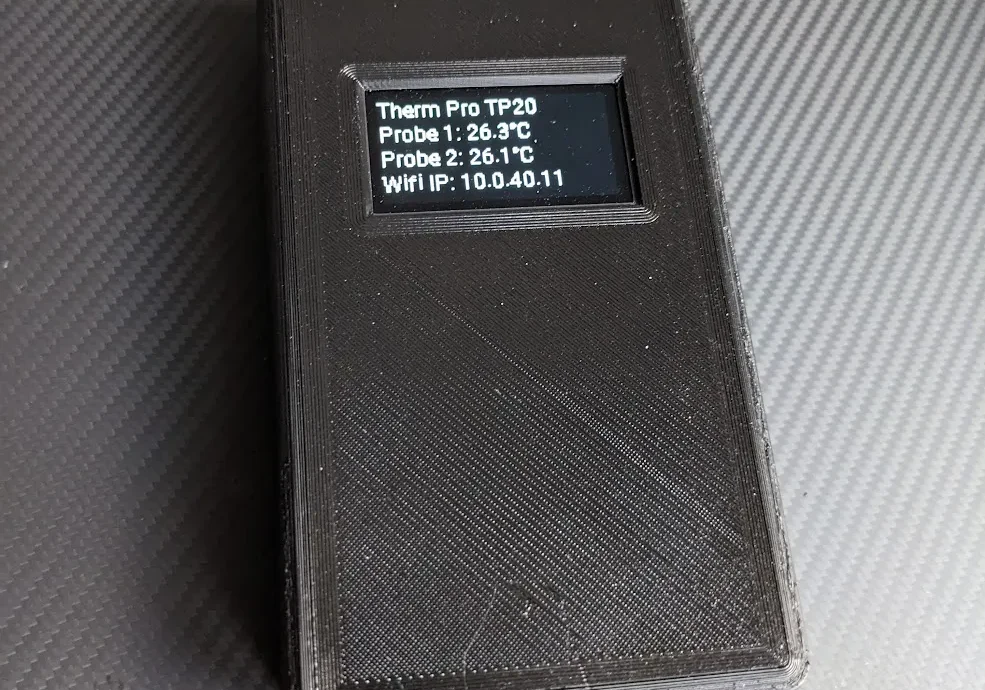

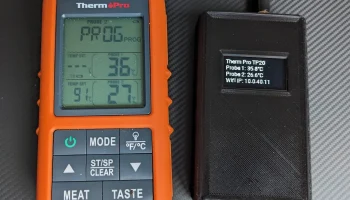

Для моего личного проекта я хотел считать беспроводной сигнал с моего термометра для барбекю ThermPro TP20 и отправить его в Home Assistant чер��з Wi-Fi с использованием интеграции ESPHome. Я включил программное обеспечение, которое написал для этого, в архив Software.zip. Обратите внимание, что я не могу гарантировать, что он будет корректно работать на вашем оборудовании. Я тестировал его только на своем собственном термометре и читал, что им присваиваются уникальные идентификаторы во время запуска, и я не тестировал свое программное обеспечение ни на каких других устройствах. Если вы попробуете это, пожалуйста, дайте мне знать, если это работает для вас!

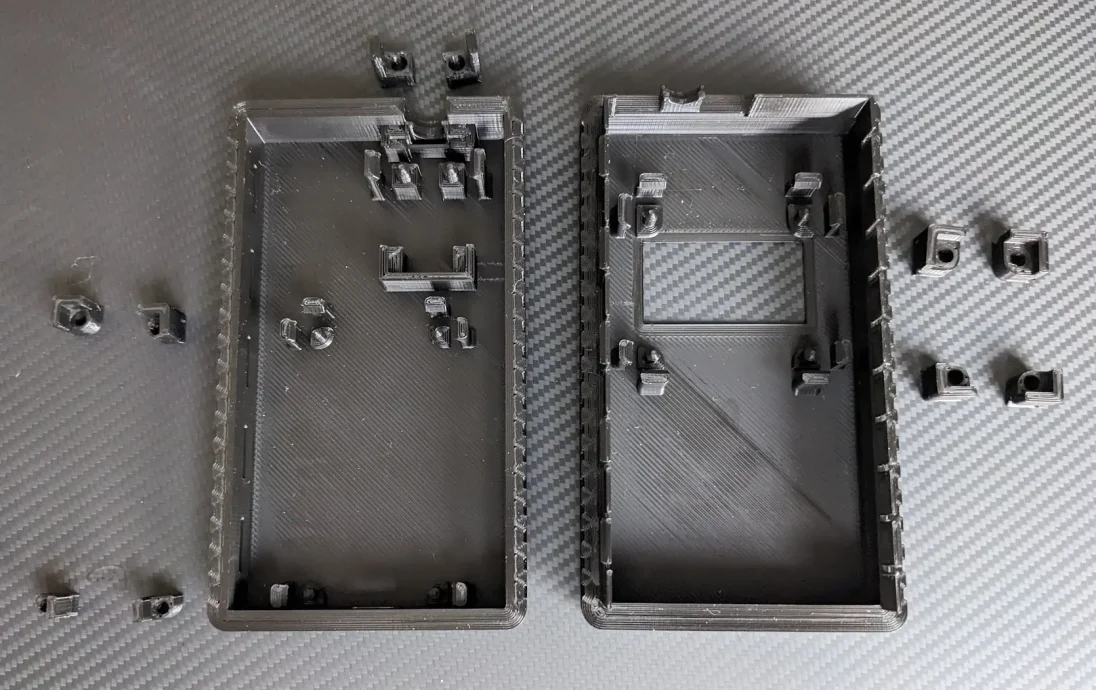

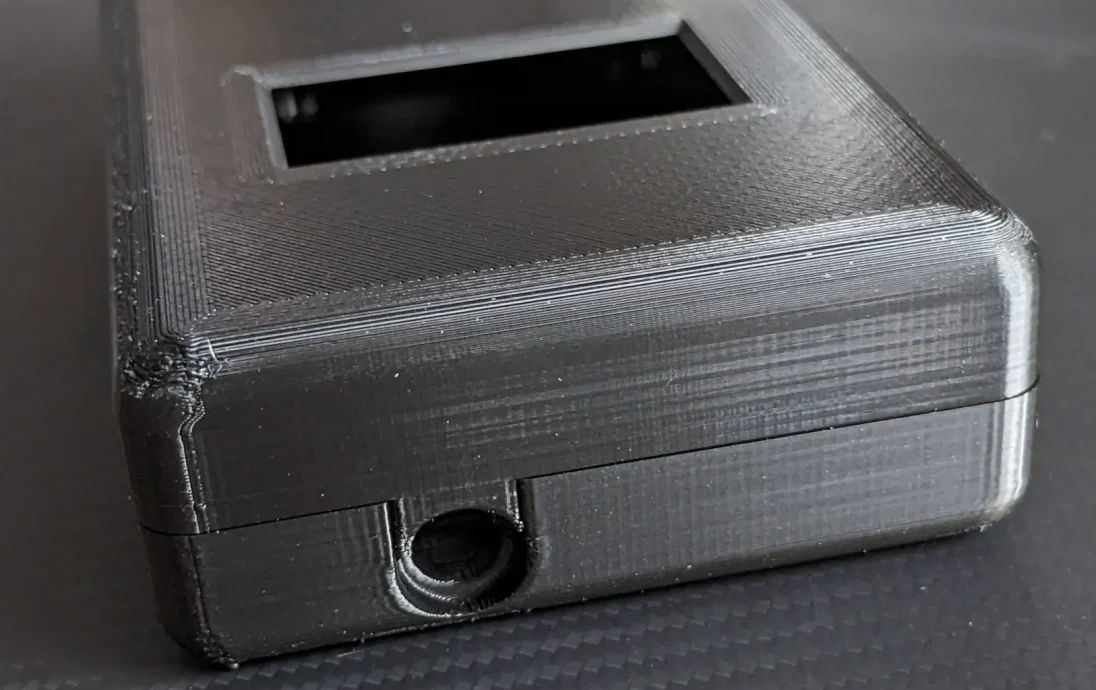

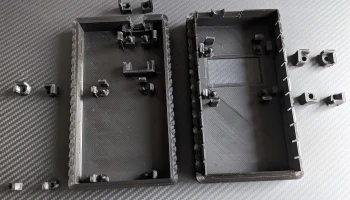

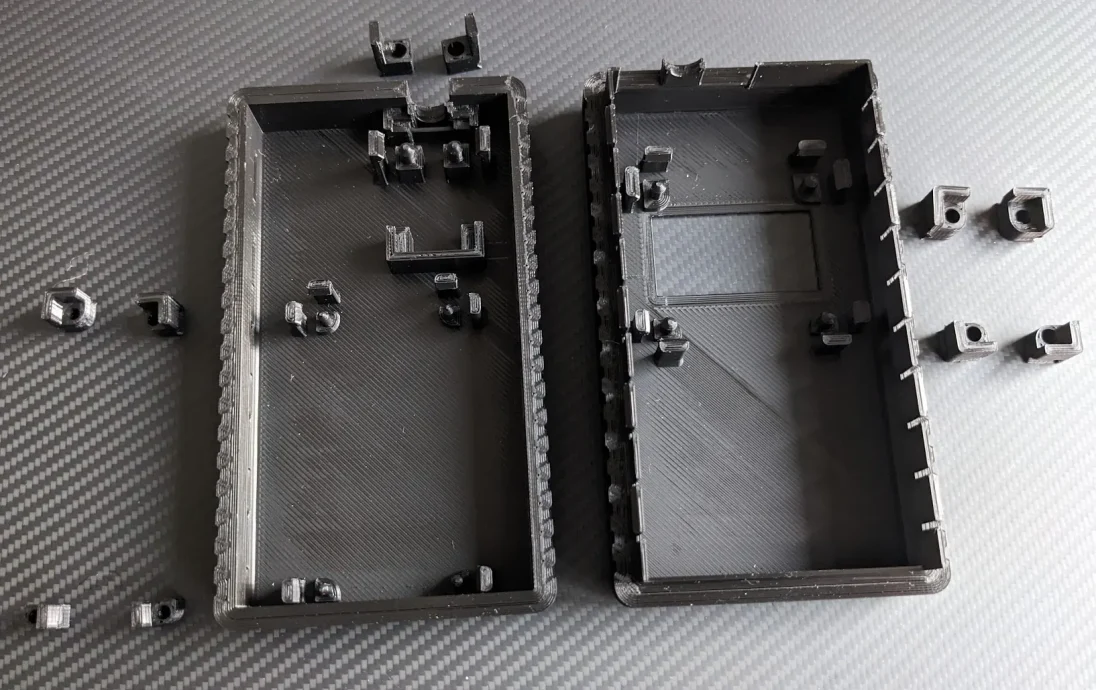

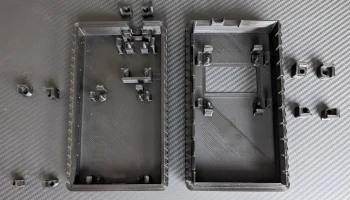

Установите модули, совместив их со штифтами и зафиксировав их на месте с помощью прилагаемых колпачков. Обратите внимание, что не все шапки одинаковы. ЖК-экран имеет уникальные заглушки для каждого угла, они отмечены буквами B. (внизу) и T. (вверху), а нижняя и верхняя части имеют зеркальную копию. Также проверьте выравнивание ЖК-экрана, проверив его лицевую сторону, поскольку его можно установить вверх ногами! В ESP32 используются две одинаковые крышки для верхней стороны и две уникальные крышки для нижней стороны. Убедитесь, что USB-порт esp32 находится в нижней части корпуса. Беспроводной модуль использует одинаковую крышку как для левой, так и для правой стороны. Количество отпечатков также указано в описании файла. После сборки корпус по-прежнему можно открыть, раздвинув верхнюю и нижнюю части, а если быть осторожным, то также можно снять крышки.

Настройки печати:

Я напечатал их из PLA, разместив верхнюю и нижнюю части корпуса на печатной платформе. Переверните колпачки вверх дном, чтобы их плоская сторона лежала на печатной платформе.

Если вы все же решит�� опробовать программное обеспечение, вот компоненты, которые я использовал вместе с проводкой:

AZDelivery 3 x 1,3-дюймовый OLED-дисплей SSH1106 128 x 64 пикселей I2C
ASIN: B07FYG8MZN
Контакт 1: VDD -> Земля
контакт 2: Земля -> 3 В
Pin3: Sck -> ESP32 G22
Контакт 4: SDA -> ESP32 G21

AZDelivery ESP-32 NodeMCU Dev Kit C WiFi CP2102 ESP32-WROOM-32D
ASIN: B08BTQ57ZV

Контакт: Земля -> Земля
Контакт: 3V3 -> 3В
Контакт: G21 -> OLED-контакт 4
Контакт: G22 -> OLED-контакт 3
Контакт: G2 -> CC1101.
Контакт: G2 -> CC1101 Контакт 3
Контакт: G15 -> CC1101 Контакт 4
Контакт: G14 -> CC1101 Контакт 5
Контакт: G13 -> CC1101 Контакт 6
Контакт: G12 -> CC1101 Контакт 7

ICQUANZX CC1101 Беспроводной модуль SMA Антенный модуль беспроводного приемопередатчика
ASIN B07YX92NMP

Контакт 1: Земля -> Земля
Контакт 2: 3 В -> 3 В
Контакт 3: GDO0 -> ESP32 G2
Контакт 4: CSN -> ESP32 G15
Контакт 5: SCK -> ESP32 G14
Контакт 6: MOSI -> ESP32 G13
Контакт 7: MISO -> ESP32 G12
Контакт 8: GN02 -> Не используется.

Я потратил довольно много времени на этот дизайн и надеюсь, что он вам понравится! Пожалуйста, дайте мне знать, если вам нравится этот дизайн, я с нетерпением жду возможности увидеть, как вы используете его в своих проектах!
