Gridfinity - коллекция контейнеров Econo

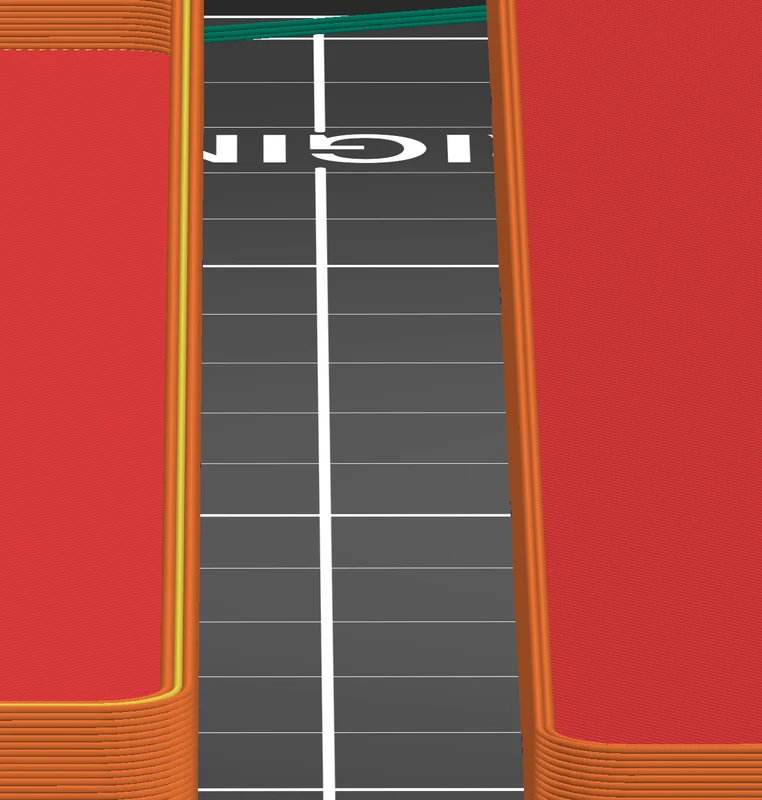

Возможно, этой модели не должно было существовать — мне нужно было какое-то решение для хранения, Gridfinity был очевидным выбором из-за популярности — однако первое, что я заметил в оригинальном дизайне, это то, что он хотел печатать 3 стены, а во-вторых — отверстия внизу для магнитов, требующие подставок, иначе печать в воздухе будет неэффективной.

Очевидно, что они совместимы с остальными деталями Gridfinity, размеры следующие:

Длина и ширина кратны 42 мм.

Высота кратна 7 мм.

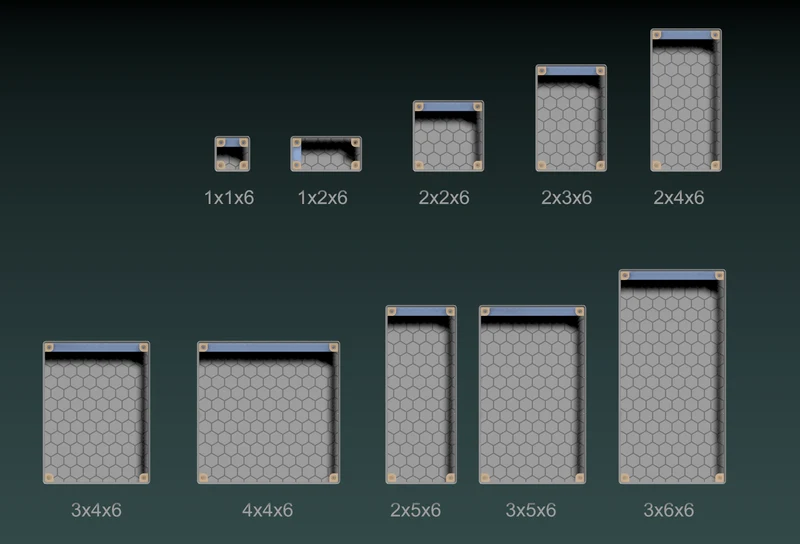

Решил сделать свой вариант, скачал схемы и смоделировал свою версию. Первый коммит будет включать размеры:

1x1x6
1х2х6
1x3x6*
1x4x6*
2х2х6
2х3х6
2х4х6
3х4х6
4х4х6
2х5х6
3х5х6
2х5х6

*добавлено 09.04.2025

Пока сделана только высота х6, так как я запланировала ее для своих ящиков. Если система окажется полезной в моем случае, будут выпущены новые версии.

Файлы группируются по папкам на основе дополнительных модификаций:

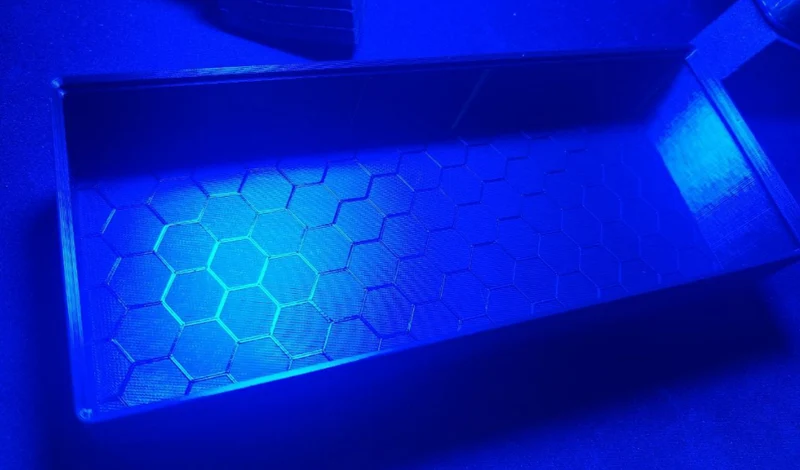

Наклон этикетки (L), расположение магнитов (M), шестигранный рисунок (H) внизу.

Если вам нужен ящик размером 1x1x6 с наклоном этикетки и шестигранным дном, загрузите файл «Bin — 1x1x6_LH» из папки «Bin Labels + Hex».

Если вам нужна коробка 2x5x6 с простым дном и набором магнитов, загрузите файл «Bin — 2x5x6_M» из папки «Bin Magnets» и т. д.

На этот раз DIN912 не требуется!

v0.1 — первоначальная фиксация файлов размером 8 x 10 для контейнеров высотой x6.

v0.2 — добавлены контейнеры 1x5x6.

v0.3 — добавлены контейнеры 1x3x6 и 1x4x6.
