Верхний магнитоподборщик Gridfinity

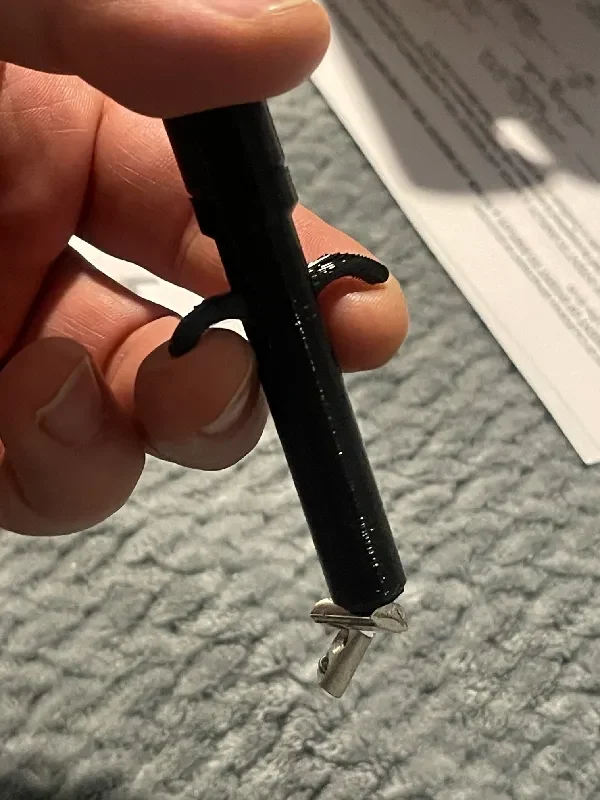

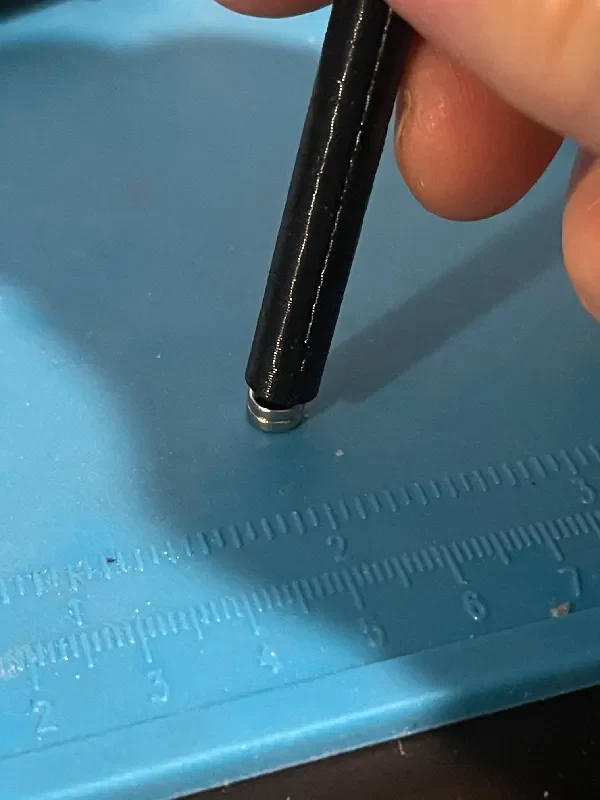

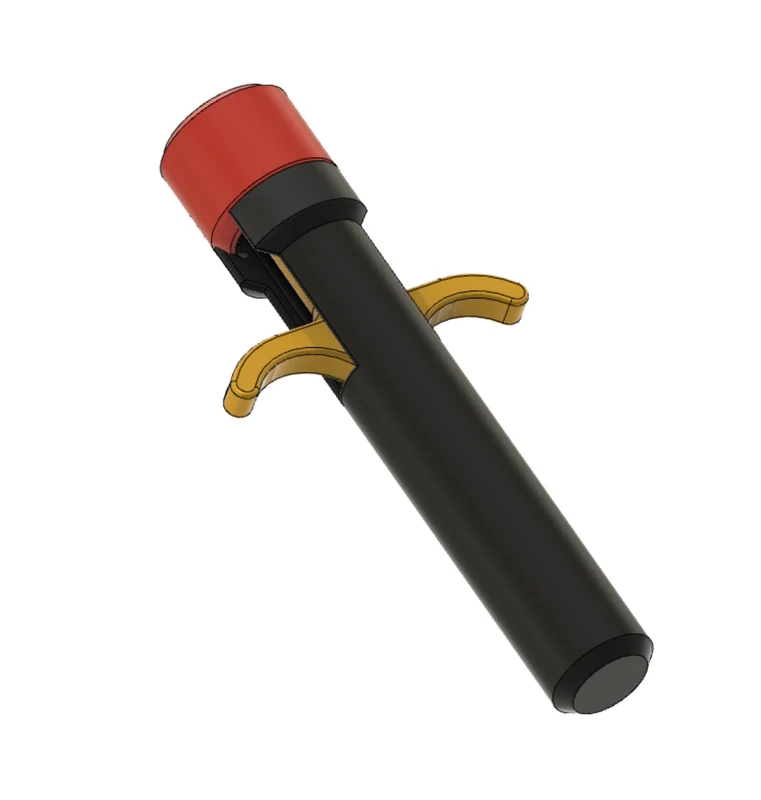

Это дополнение к решению хранения данных Gridfinity от Зака ​​Фридмана. Gridfinity Magneto с быстрым выпуском предназначен для сбора мелких металлических деталей из небольших контейнеров хранилища. Чтобы использовать, просто вставьте конец и позвольте магниту собрать детали. Чтобы освободить его, потяните вверх две маленькие ручки, и магнит потянется вверх, в результате чего детали выпадут.

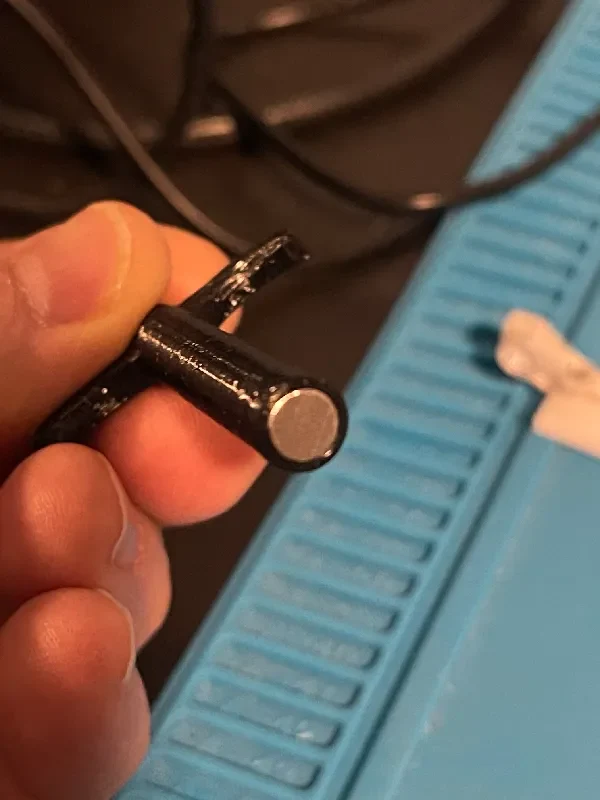

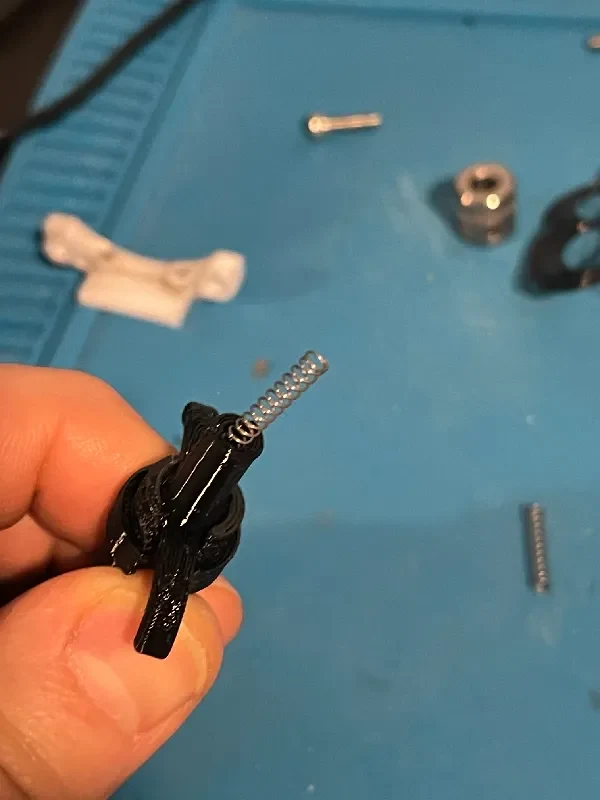

Для Magneto требует��я пружина размером 3 x 15 мм, которую можно приобрести по следующей ссылке: https://www.amazon.com/dp/B08VF311YS?psc=1&ref=ppx_yo2ov_dt_b_product_details. Кроме того, потребуются два магнита размером 6 x 2 мм, которые можно вставить в конец съемника. Для печати рекомендуется использовать материал PETG, а для более плавного движения рекомендуется использовать тонкий слой толщиной 0,2 или 0,16.

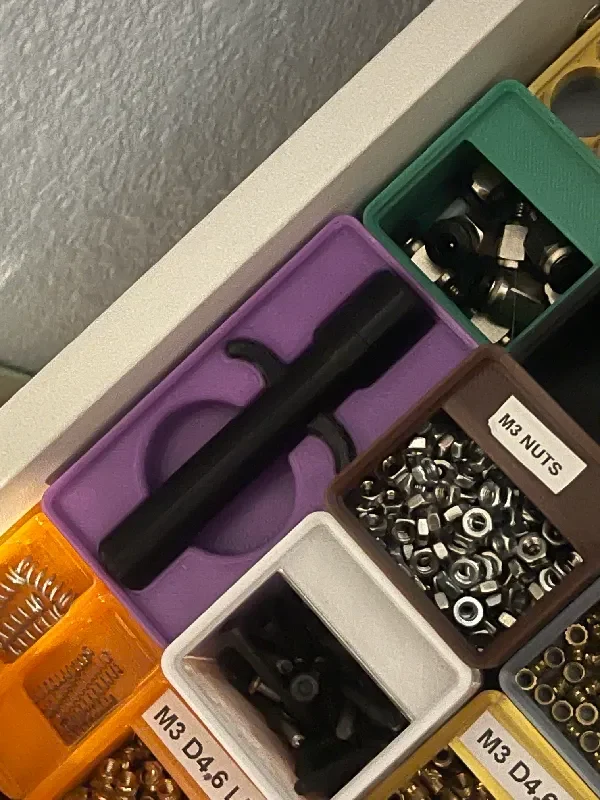

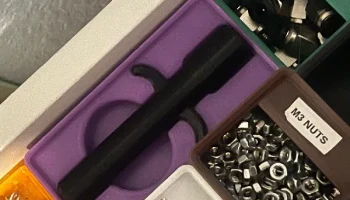

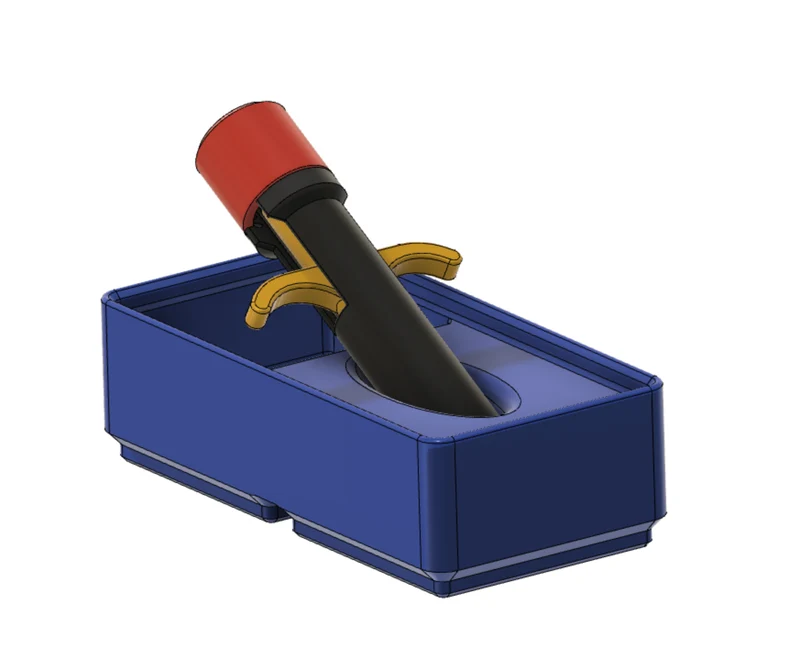

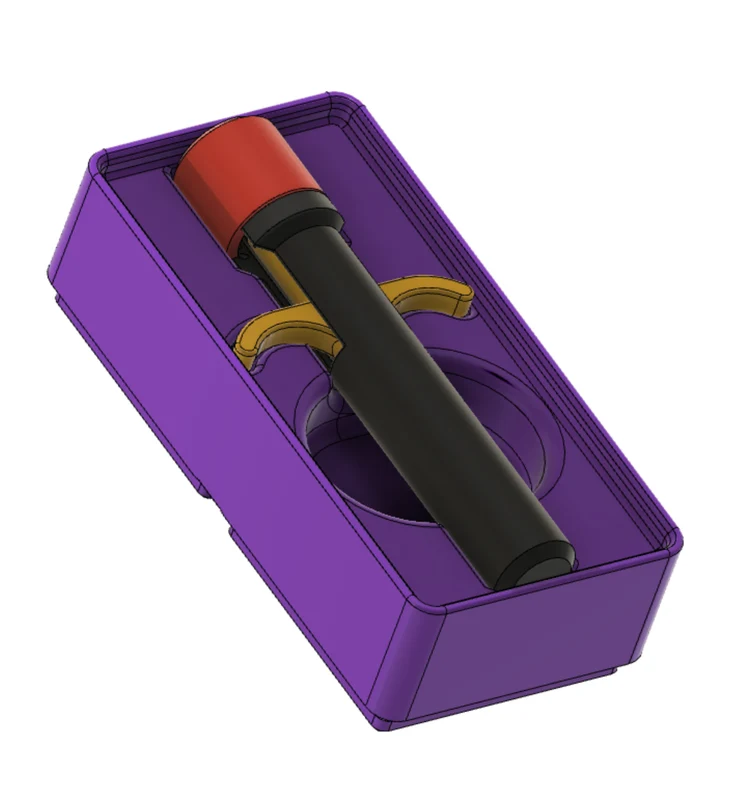

Magneto можно хранить в двух вариантах: под углом для использования на рабочем столе или в г��ризонтальном положении на минимальной высоте. Угловая версия также включает в себя место для хранения запасных частей. Для получения дополнительной информации о Gridfinity посетите эту ссылку: https://www.youtube.com/watch?app=desktop&v=ra_9zU-mnl8.

При печати используйте поля для устойчивости и включите поддержку дерева в Cura, чтобы поддерживать рычаги на съемнике. Для ориентации используйте колпачок с резьбой вверх �� съемник с рычагами внизу, чтобы уменьшить опоры и избежать попадания слоновьей ноги в отверстие магнита. Поддержка требуется для стрелковых рычагов, которые выступают по бокам вставки, но не требуется вокруг резьбы.

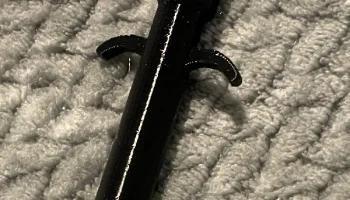

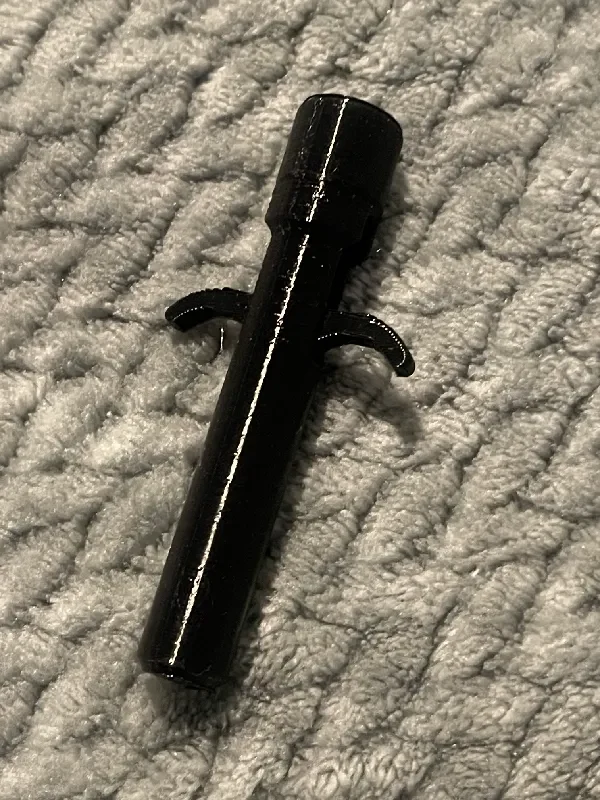

Мой отпечаток выполнен черной глянцевой нитью, результаты могут быть не лучшими, но в будущем для большей четкости можно добавить цветную нить.

Удачной печати.

Обновление от 1 марта 2023 г.: я понял, что загрузил старую версию, а также более новую версию, а в старой версии был настоящий недостаток дизайна. Я почистил его, и у меня осталась только новая версия.

Обновление от 9 ноября 2024 г.: после более чем одного запроса я добавил версию колпачка и съемника, размер которых должен соответствовать размеру пружин ручки. В спецификации, которую я нашел, указано, что они имеют диаметр 4 мм и длину 30 мм. Размер отверстия пружины теперь составляет 4,2 мм, а расстояние полностью выдвинутого положения составляет 17 мм, что должно сработать. У меня нет времени распечатывать и тестировать, но если кто-то это сделает, я буду рад скорректировать его, если это необходимо.
