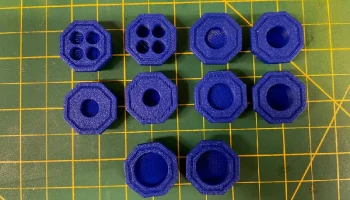

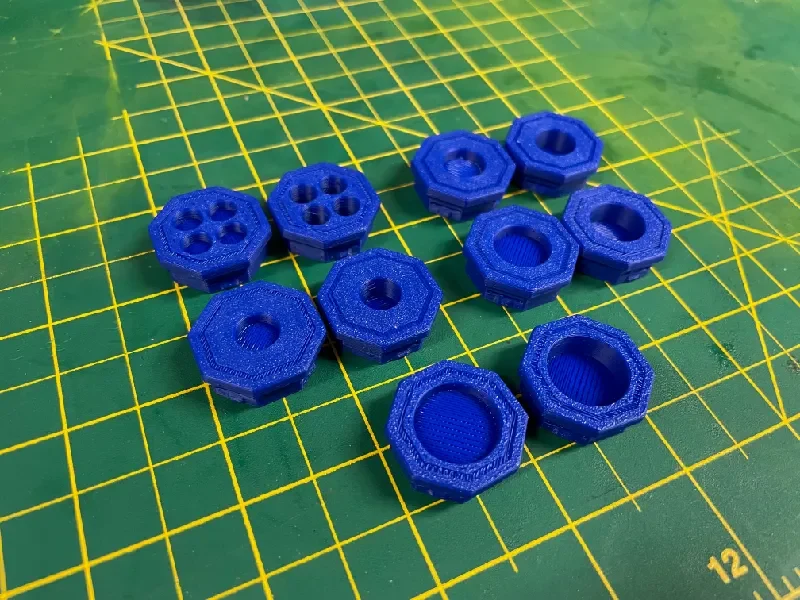

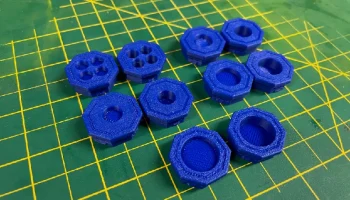

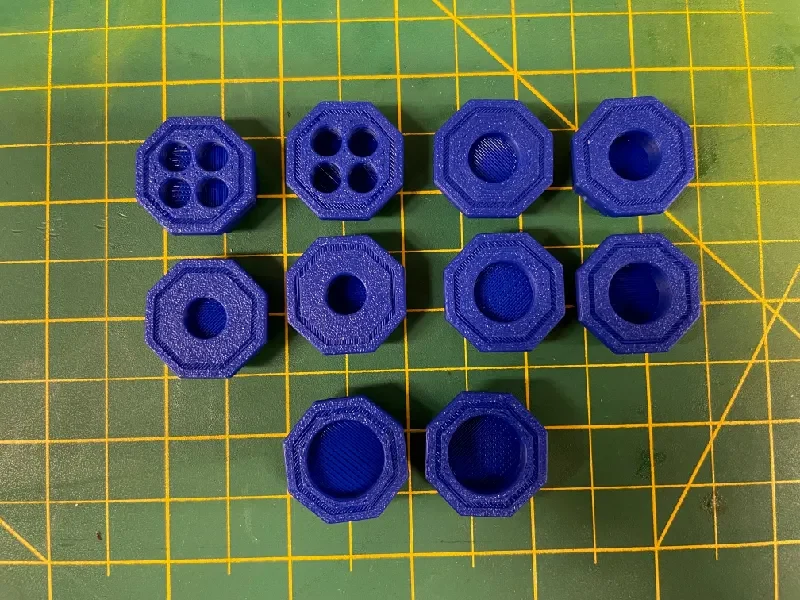

Мультиборд MAG Snaps

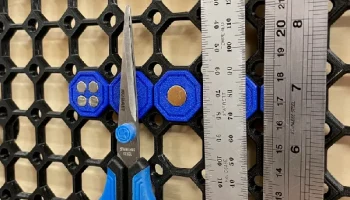

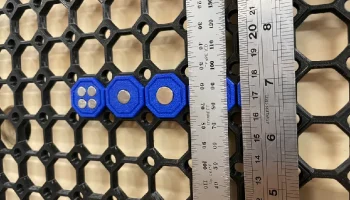

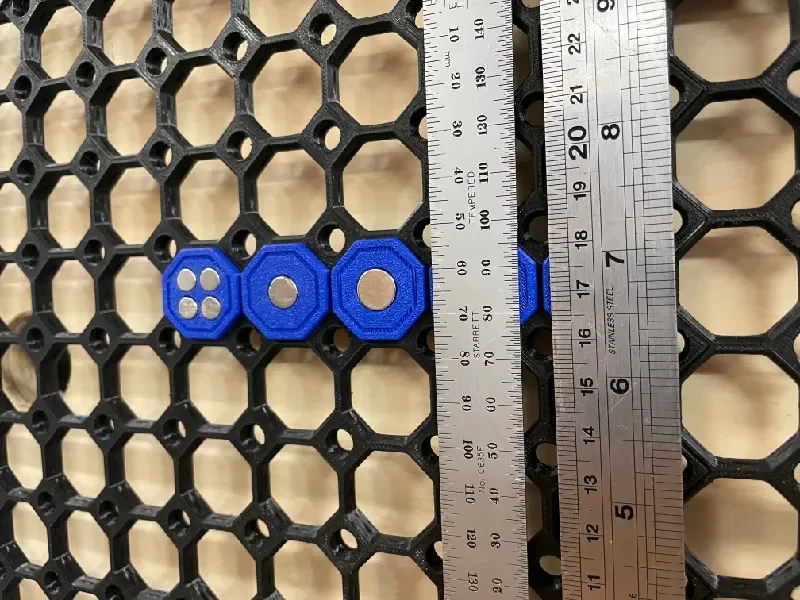

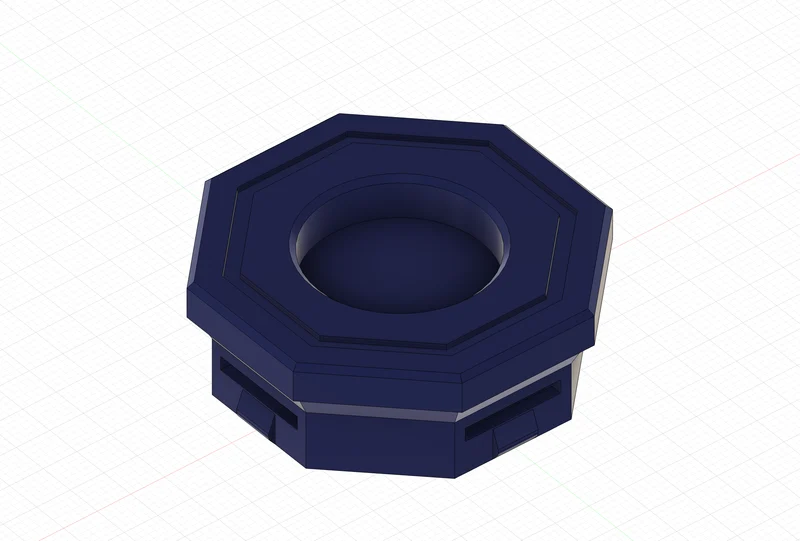

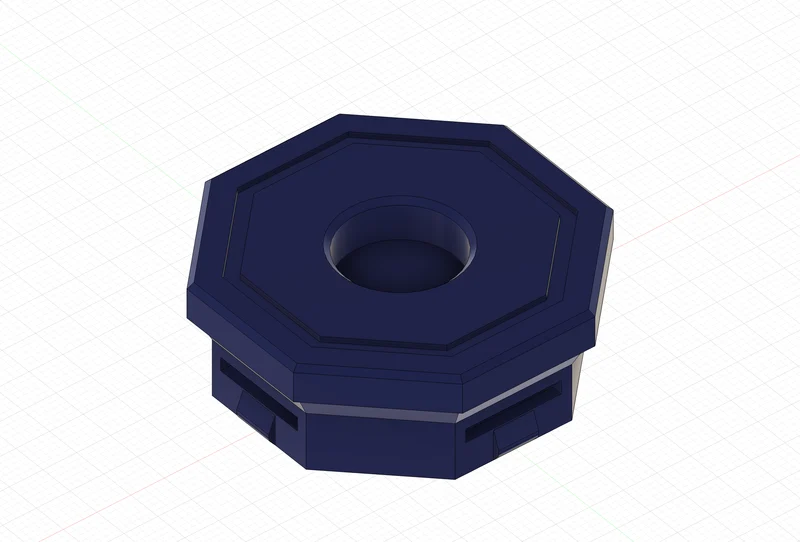

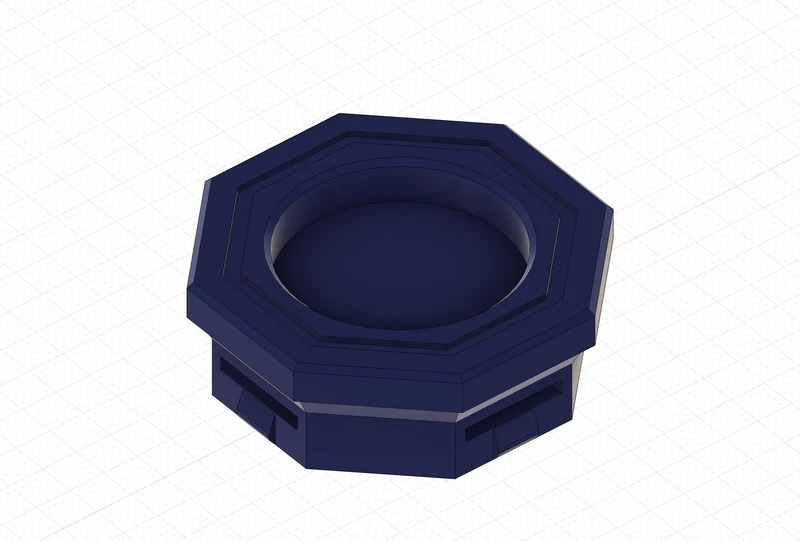

Это обычная защелка Multiboard с отверстиями для неодимовых магнитов различного диаметра толщиной 3 мм. При стандартной защелке лицевая сторона магнитов выступает на 2,5 мм над сеткой Multiboard. Предназначен для магнитов толщиной 3 мм и диаметром от 6 мм до 15 мм.

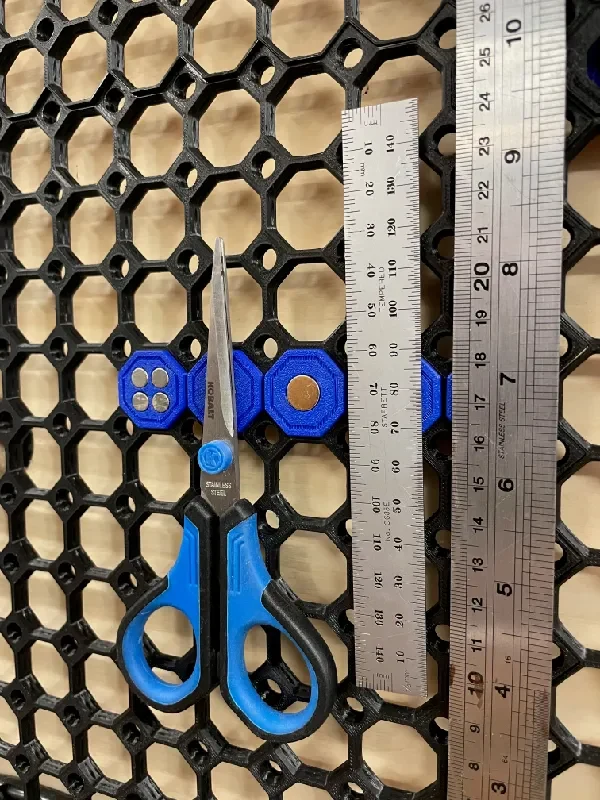

Для каждого диаметра имеется версия для одного магнита, а также версия для двух магнитов, установленных в одном отверстии. Версии с двойным сложением обеспечат более сильный захват с помощью двух магнитов. В зависимости от веса объекта, который вам необходимо удерживать, может потребоваться версия «2 глубины».
Из-за различий как в диаметре магнита, так и в допусках вашего конкретного принтера/нити накаливания, капля клея CA в каждое отверстие (и между сложенными друг в друга магнитами) гарантирует, что магниты останутся в защелке.

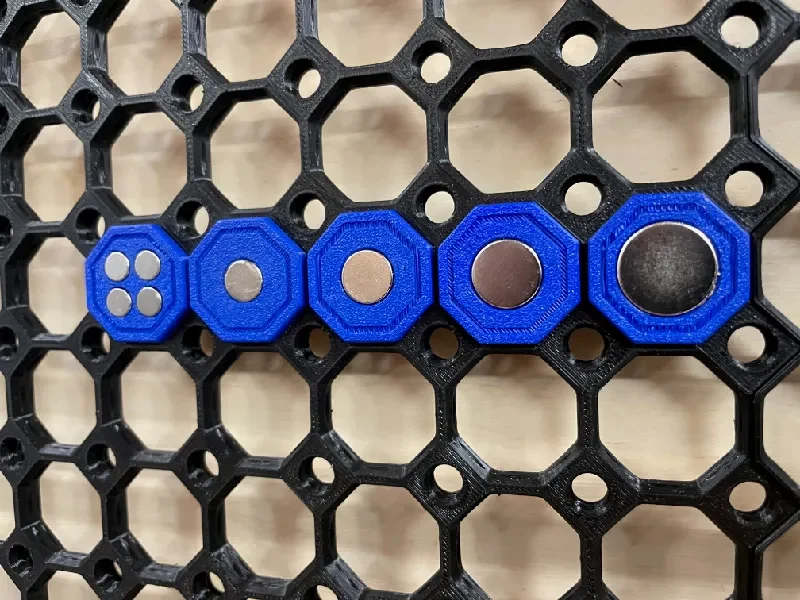

Необходимые размеры магнита:
6 мм х 3 мм
8 мм х 3 мм
10 мм х 3 мм
12 мм х 3 мм
15 мм х 3 мм
Напечатайте магнит на рабочей пластине принтера стороной с отверстием для магнита вниз. STL имеют правильную ориентацию.
Напечатано PLA со стандартными настройками Multiboard:
Сопло 0,4 мм
0,2 высоты слоя
3 стены
15% заполнение (гироид)
4 верхних и нижних слоя
Ваш принтер должен иметь возможность перекрывать отверстия диаметром 15 мм.

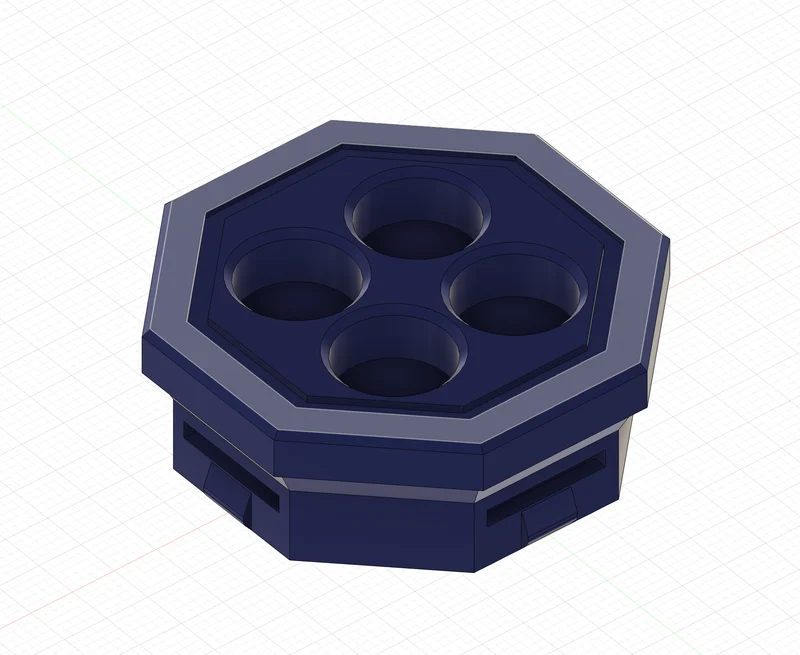

Файлы STEP включены, чтобы вы могли регулировать диаметр/глубину для ваших конкретных магнитов.
