Крепление для зарядного устройства Ryobi для мультиборда

Крепление для зарядного устройства Ryobi, предназначенного для системы хранения Multiboard, напечатанной на 3D-принтере. Модель можно распечатать практически с любым материалом и настройками по умолчанию.

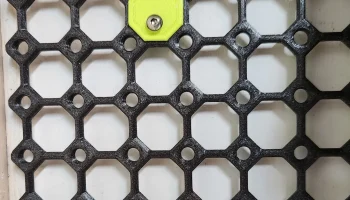

Крепление действительно простое: это две специальные многоплатные защелки с утопленными гайками M4 и два винта с полукруглой головкой M4 x 12 мм (или около того).

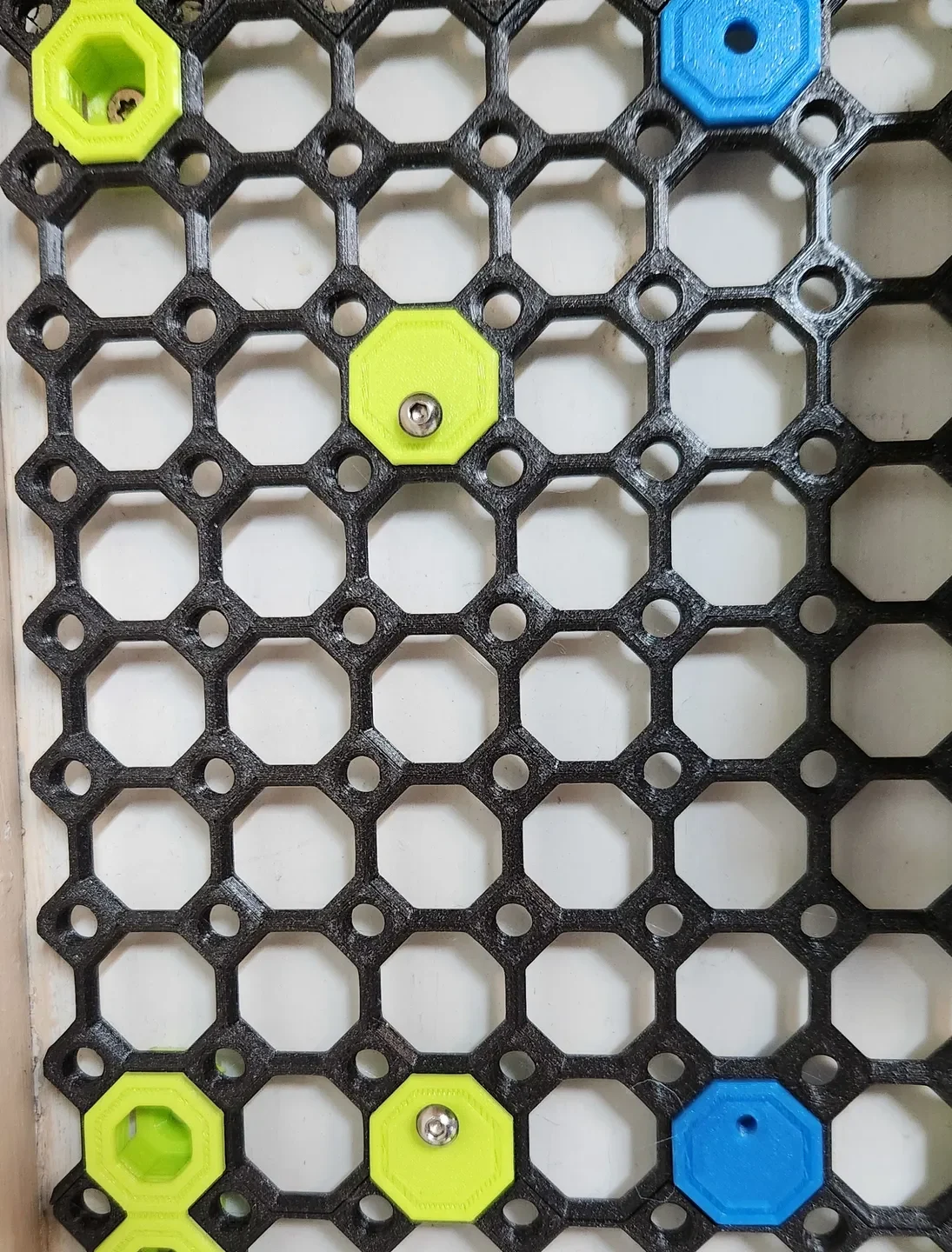

Установите привязки на место на расстоянии шести шагов друг от друга так, чтобы точка смещения отверстия верхней привязки была направлена ​​вн��з. Ориентировал отверстие нижней защелки на верхнюю сторону. Расстояние между отверстиями составляет 140 мм, что соответствует креплениям зарядного устройства.

Обратите внимание: эти защелки не так надежны, как болты с резьбой, используемые в других моих конструкциях. В будущем я, скорее всего, заменю их чем-то, что сложно вытащить из Мультиборда. Эт�� проблема только при попытке удалить заряд, поскольку рычаг имеет большее плечо.

Две защелки имеют одинаковое смещение и одинаковы.

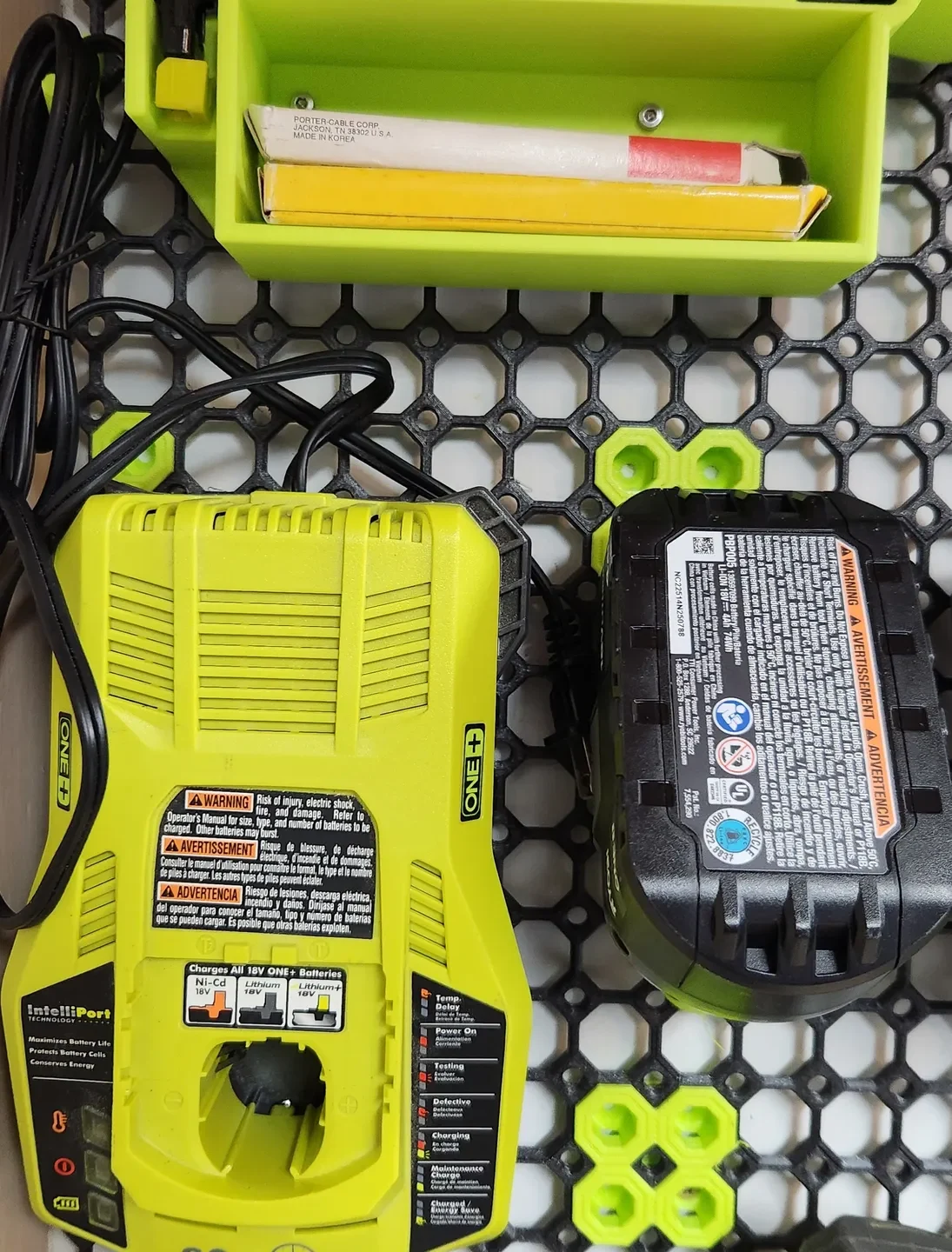

Я также распечатал крючок для перфорированной доски Multiboard, чтобы подвешивать кабель питания.

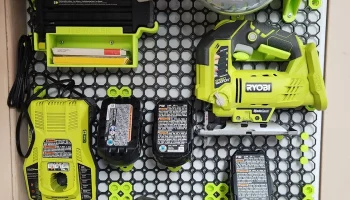

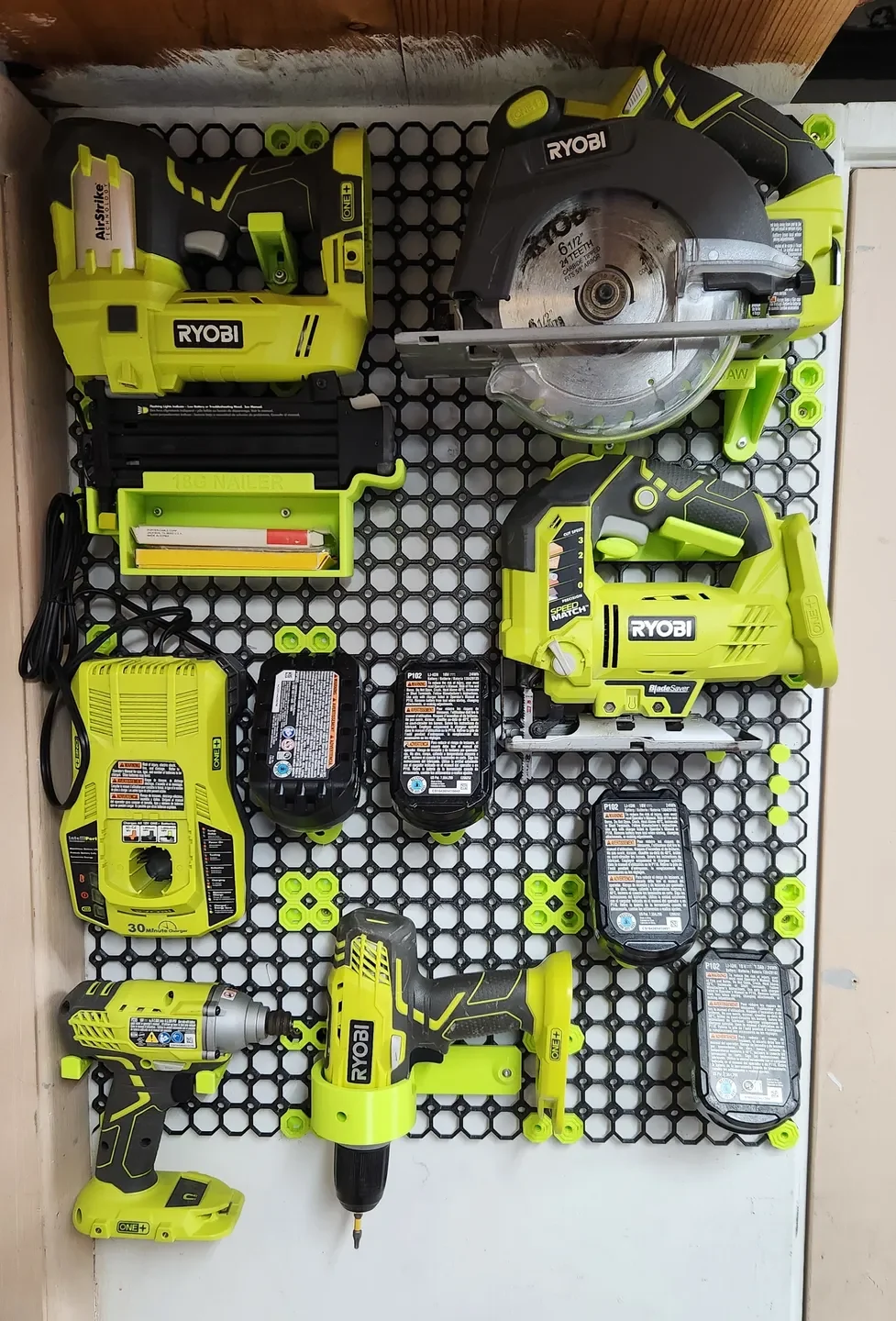

Это часть семейства креплений Ryobi Multiboard, разработанных по схожему дизайну и предназначенных для крепления инструментов параллельно стене этикетками наружу. Это, наряду с некоторыми творческими позициями на Multiboard, представляет собой чистую, организованную и хорошо продуманную эстетику.
