SOVOL SV08 Riser с закрывающимися вентиляционными отверст...

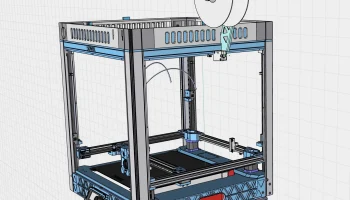

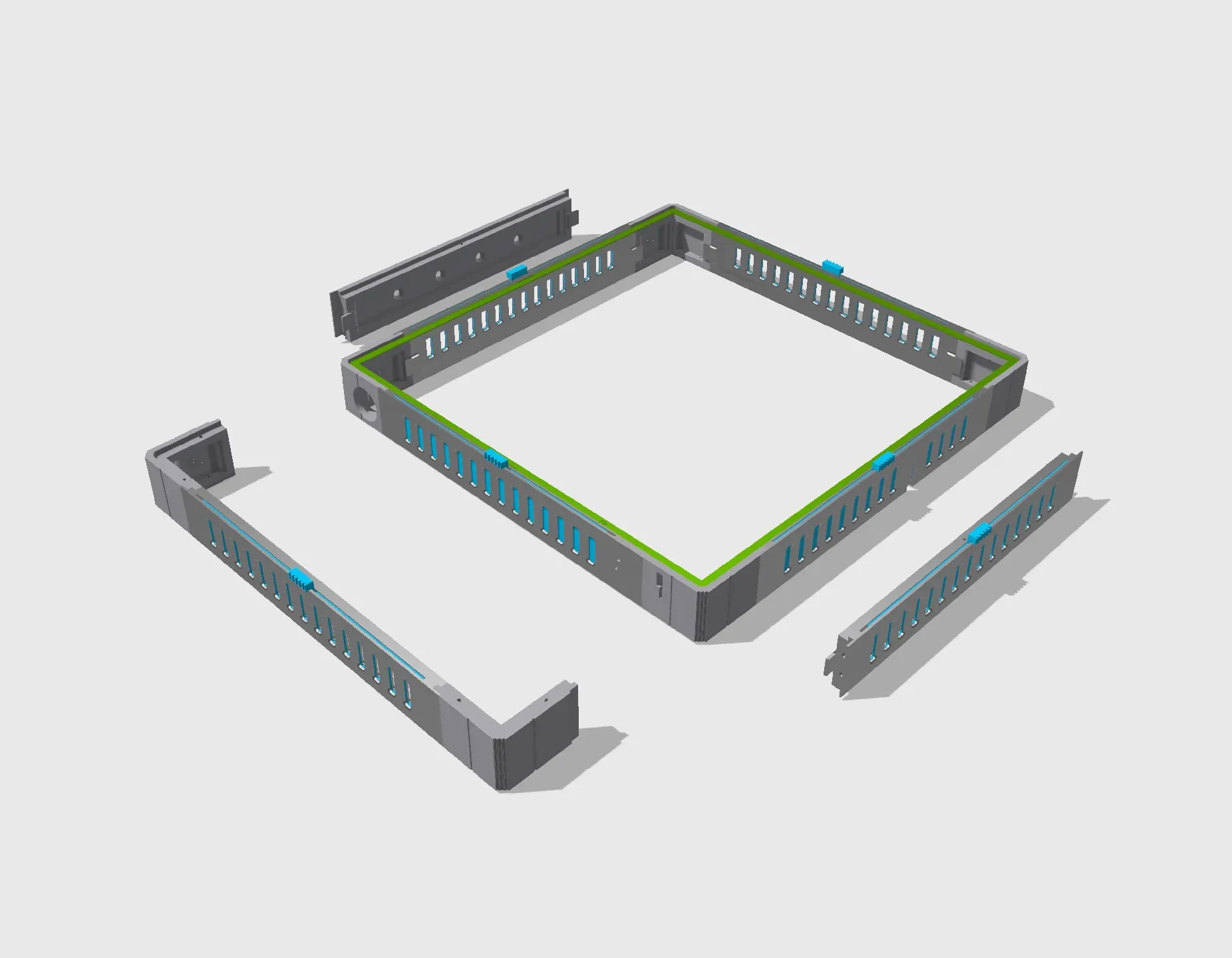

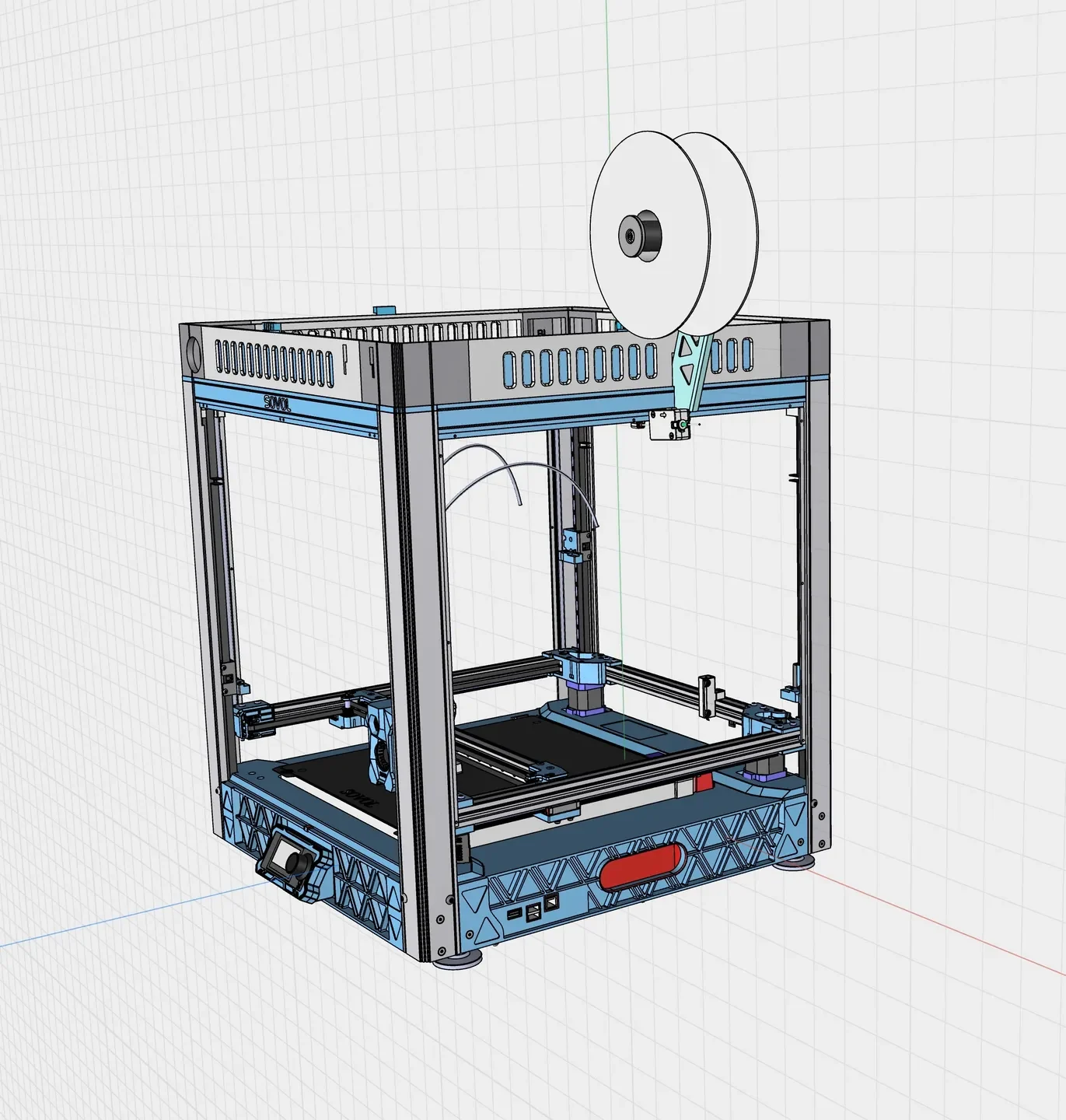

Это настраиваемый стояк/цилиндр для принтера SOVOL SV08. В своей базовой форме он состоит из четырех угловых частей (с маркировкой) и четырех вентилируемых панелей. Панели оснащены дополнительным ползунком для открытия и закрытия вентиляционных отверстий.

Дополнительные/запасные части включают в себя:

Правая боковая панель для размещения штатного держателя/крепления катушки SOVOL.

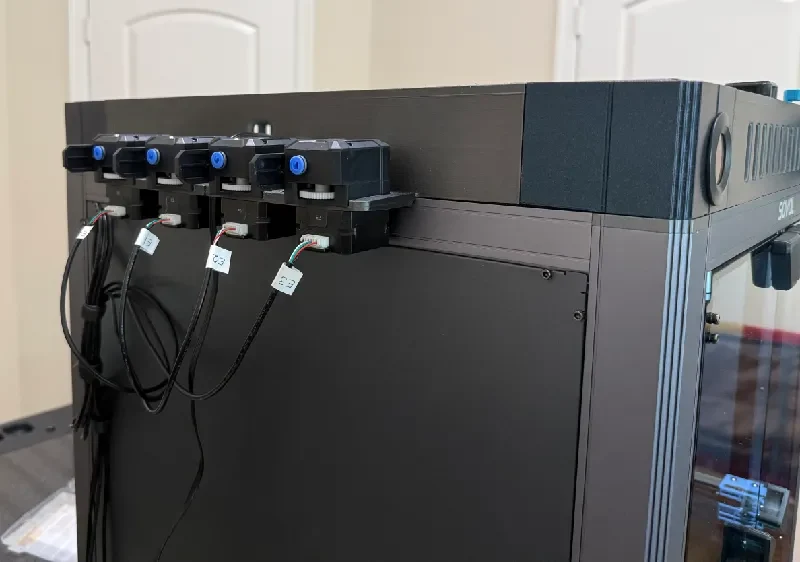

��анель для 4-х экструдеров Co-print KCM. Эту панель можно разместить на любой стороне или задней части стояка.

Передний левый угловой элемент для крепления круглого датчика температуры/влажности (например, https://a.co/d/0O6bhfC).

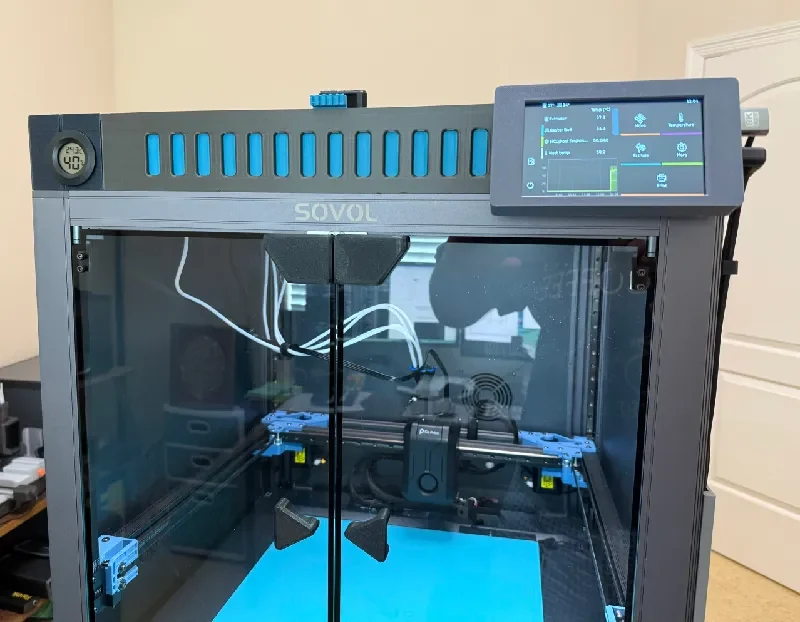

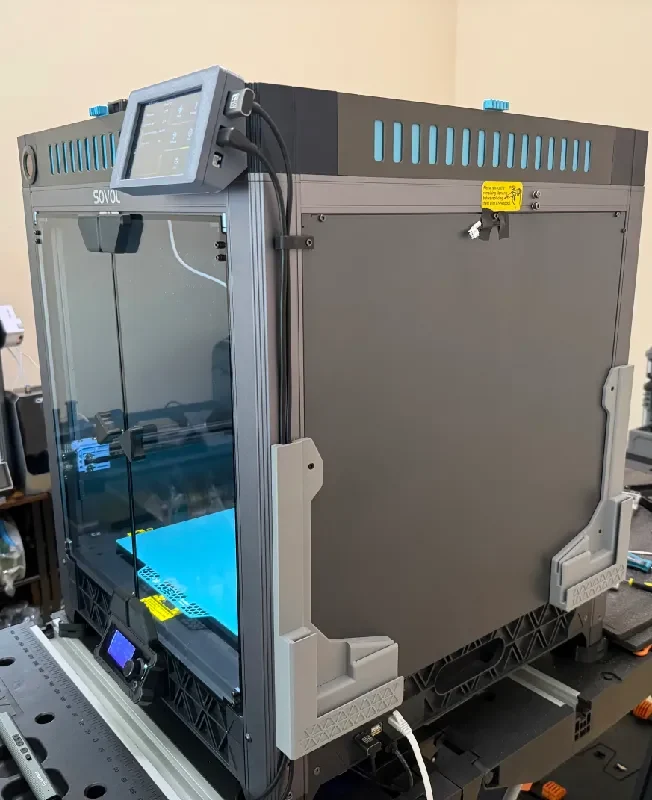

Передний правый угловой элемент и передняя панель для установки монитора SOVOL HDMI (https://www.sovol3d.com/products/sv08-upgraded-hdmi5-screen-kits) или любого экрана Klipper, в котором используется крепление типа SOVOL.

Сплошная (невентилируемая) панель, которая может заменить любую из четырех панелей, если вы того пожелаете.

Набор из четырех прокладок (с печатью из ТПУ) для амортизации стеклянной верхней части корпуса SOVOL.

Варианты монтажа:

Детали (4 угла и панели) должны очень хорошо сочетаться друг с другом поверх SV08.

Имеются дополнительные отверстия (2 на угловую деталь и 1 на панель) для крепления деталей винтами M3. Там

На соединяющихся сторонах панелей и в углах есть отверстия для магнитов 6X3 мм, если вы решите надежно удерживать все вместе с помощью магнитов.

Печать примечаний:

Можно использовать любую нить, устойчивую к высоким температурам. Я использовал ПЭТГ. Но в равной степени можно использовать ABS, ASA, PC и нейлон. Я предполагаю, что также можно использовать высокотемпературный PLA, такой как Colorfabb PLA-HP.

Если вы используете вариант крепления на магните, ваш принтер сможет напечатать идеальные круглые монтажные отверстия для магнитов. В противном случае может потребоваться некоторая постобработка.

Я обнаружил, что немного клея будет очень хорошо работать, удерживая магниты на месте.

Если вы используе��е магниты, убедитесь, что вы соблюдаете постоянную полярность, чтобы детали не отталкивались друг от друга. На Printables есть модели магнитных аппликаторов размером 6x3 мм. Я использую два из них разных цветов. Один для того, чтобы вставить полюс «N» (лицевая сторона) магнита в отверстие, а другой — полюс «S». Таким образом, я использую один аппликатор для угловых частей, а другой для панелей.

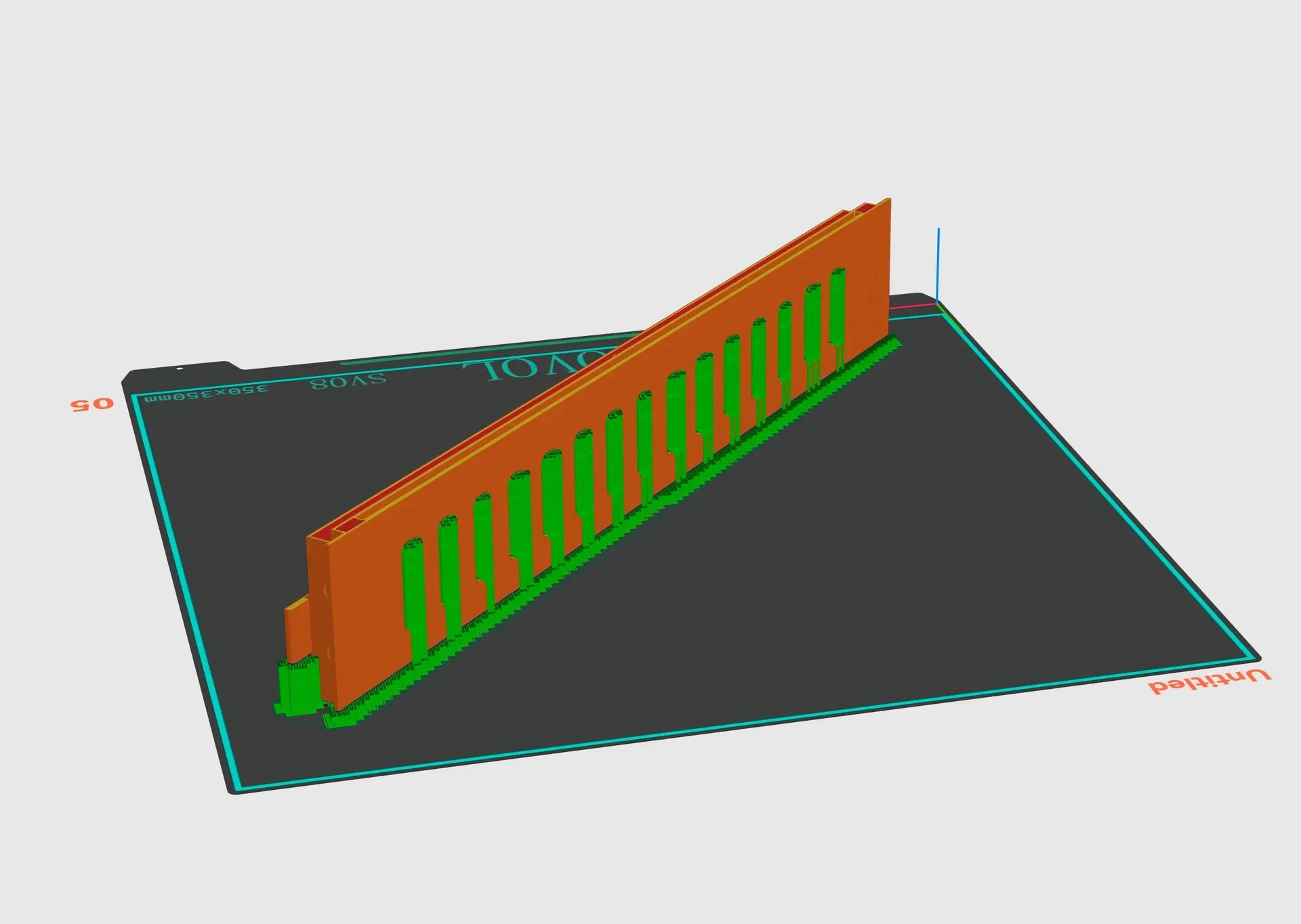

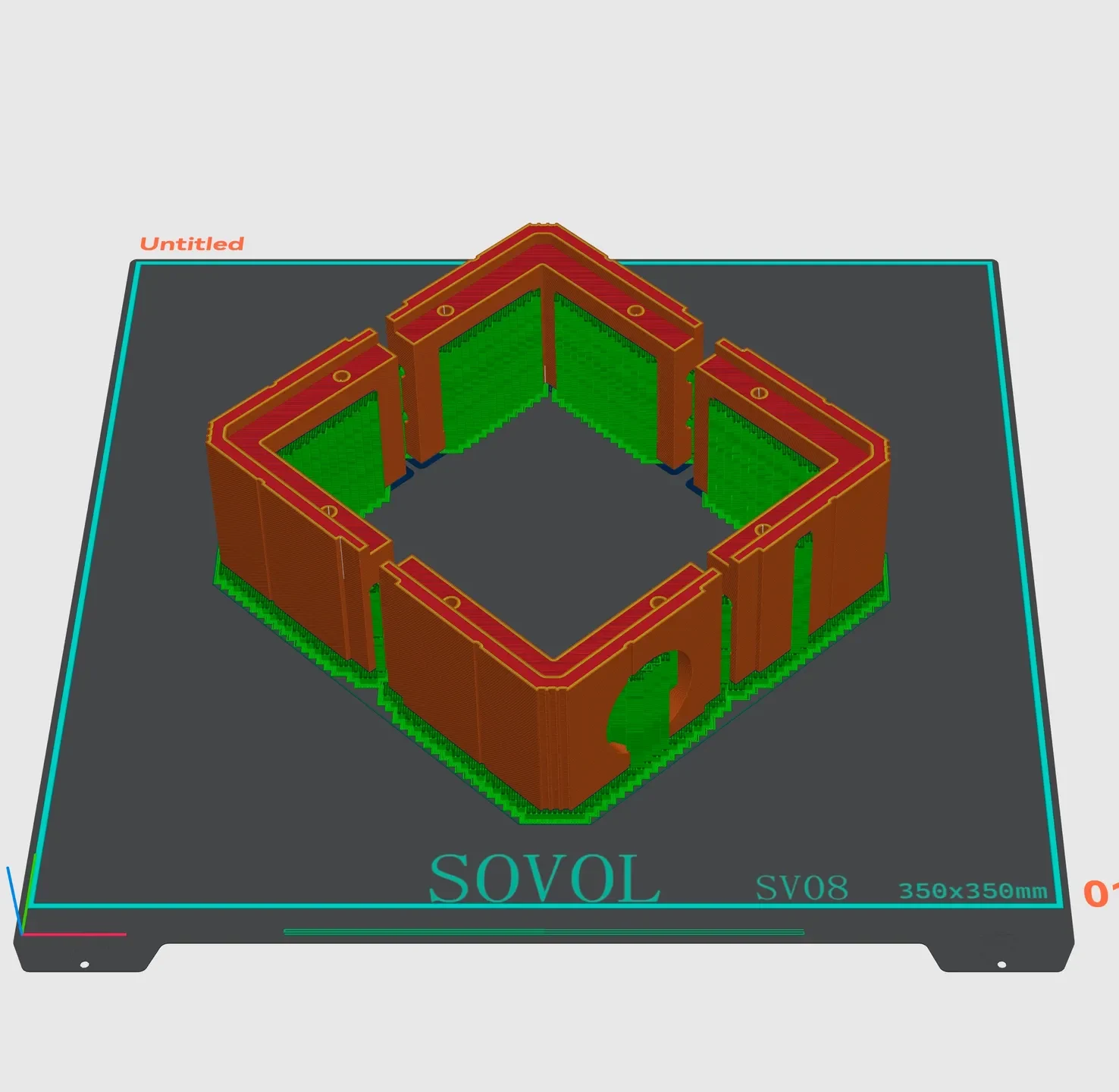

Использование опор неизбежно. Используйте поддержку, с которой у вас есть лучший опыт. Я включил файл .3mf, который использовал, и он мне подошел.

Точность размеров вашего печатного объекта очень важна. Это модель с плотной посадкой, поэтому может потребоваться некоторая постобработка (шлифовка и опиливание), особенно для волокон, склонных к короблению.

Возможные дополнительные детали:

Датчик температуры/влажности https://a.co/d/4EEvDMb

Экран SOVOL Klippr HDMI https://www.sovol3d.com/products/sv08-upgraded-hdmi5-screen-kits

Магниты 6х3 мм https://a.co/d/deUdCzR

Винты M3x12 мм (например: https://a.co/d/8DnQzBC)

вместо того, чтобы печатать прокладки из ТПУ, вы можете использовать любую резиновую или фетровую ленту (шириной 10 мм) (например, https://a.co/d/ifuTht7).

в качестве клея я использую клей Gorilla, так как у него есть и сопло, и аппликатор-кисть: https://a.co/d/9qTa7eF

Наслаждайтесь!

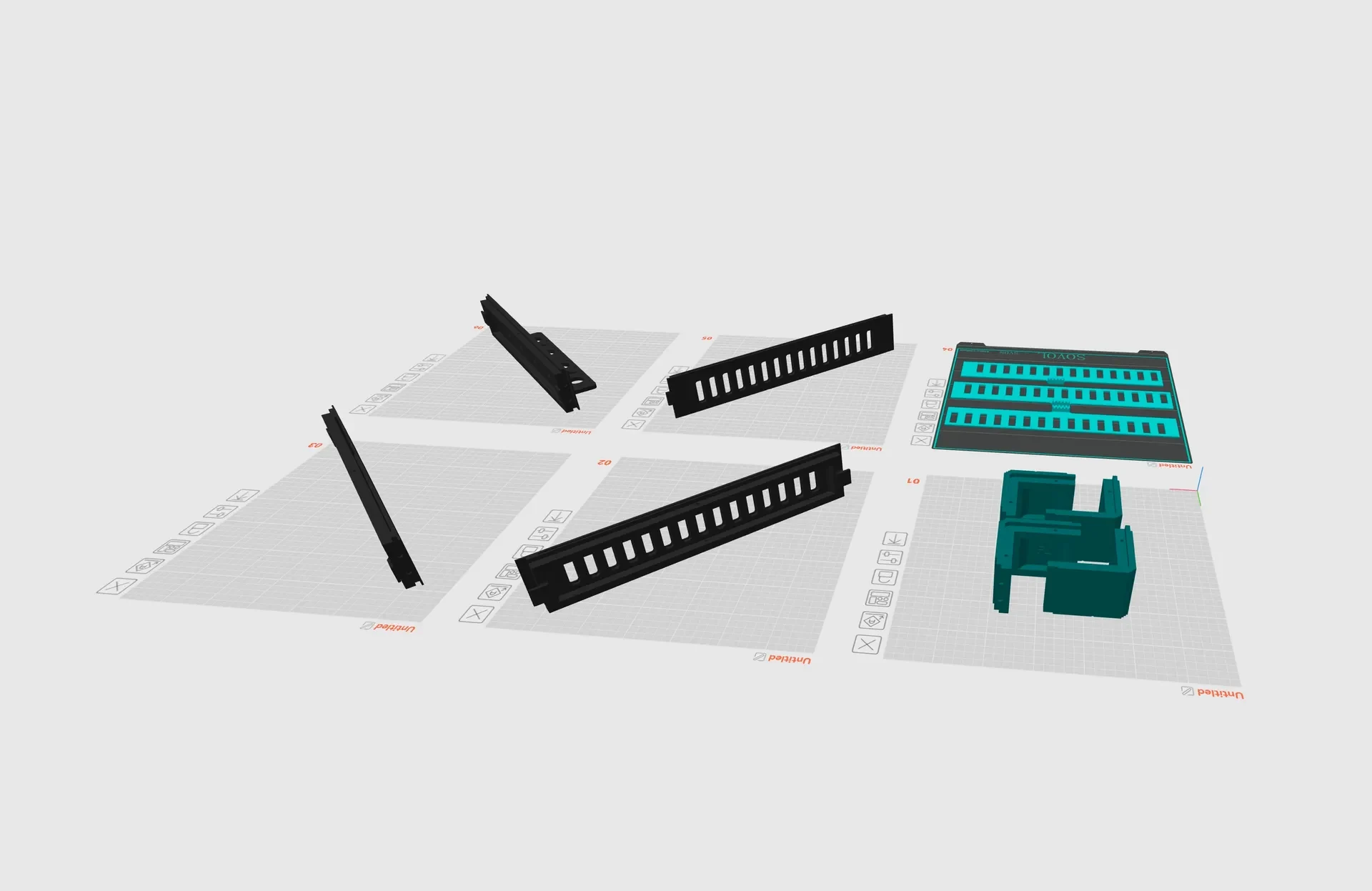

ОБНОВЛЕНИЕ 30.12.2025: Заменил модель прокладки ТПУ на новый комплект. Разница в том, что в этой версии две задние угловые части меньше, поэтому две передние части будут длиннее, что позволяет обеим иметь небольшие боковые крепления, поскольку они поддерживают переднее верхнее стекло. Я также добавил образец файла .3mf.

ОБНОВЛЕНИЕ от 03.01.2026: возникла проблема с панелью KCM (некоторые несовпадения, ИЗВИНИТЕ!). Загрузил новую и рабочую панель KCM. Шланги лучше выровнены, и вам больше не нужны более длинные винты M3. Оригинальные винты M3 должны подойти, поскольку новая пластина между двигателем и экструдером имеет указанную толщину 2 мм (такую ​​же толщину, как и держатель экструдера Coprint).

ОБНОВЛЕНИЕ от 04.01.2026: Чтобы сократить объем постобработки, я добавил модель с более свободной посадкой в ​​отдельную папку под названием «Детали с более свободной посадкой». Используйте эти детали, если основные печатные панели и углы трудно соединить вместе.
