Футляр для часов BCD Дэвида Уоттса

Футляр для часов Crap Crap Дэвида Уоттса, напечатанный на 3D-принтере. Если вы купили комплект у Дэвида и хотите защитить его в футляре — распечатайте его!

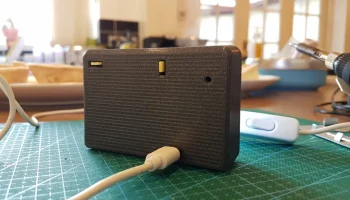

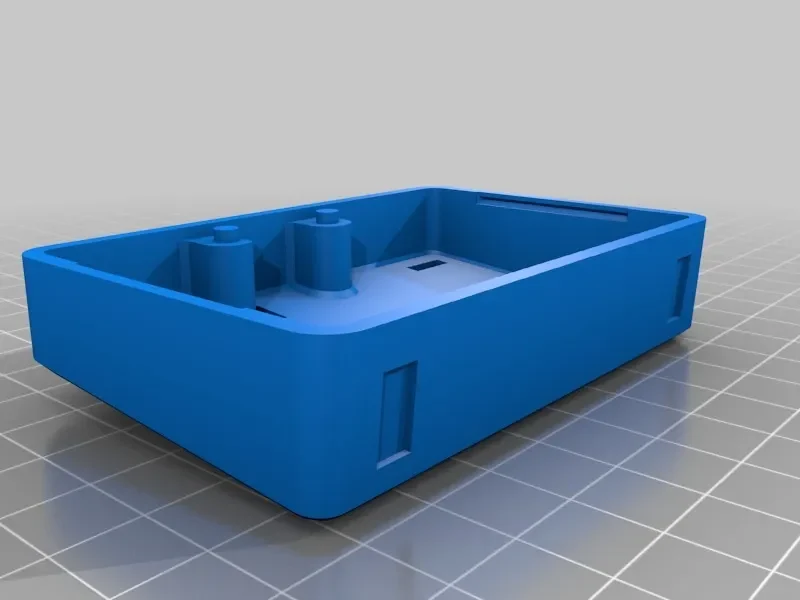

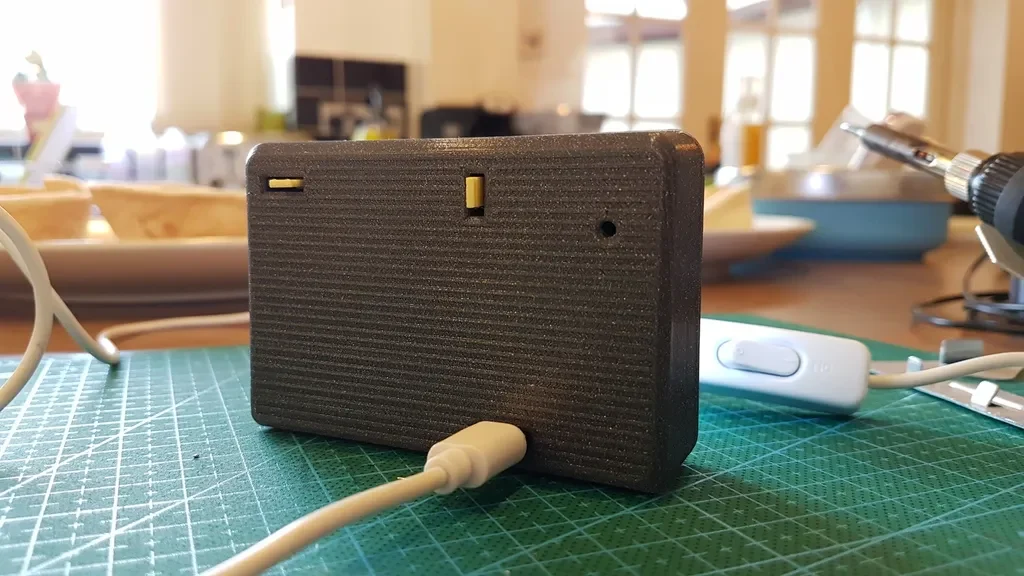

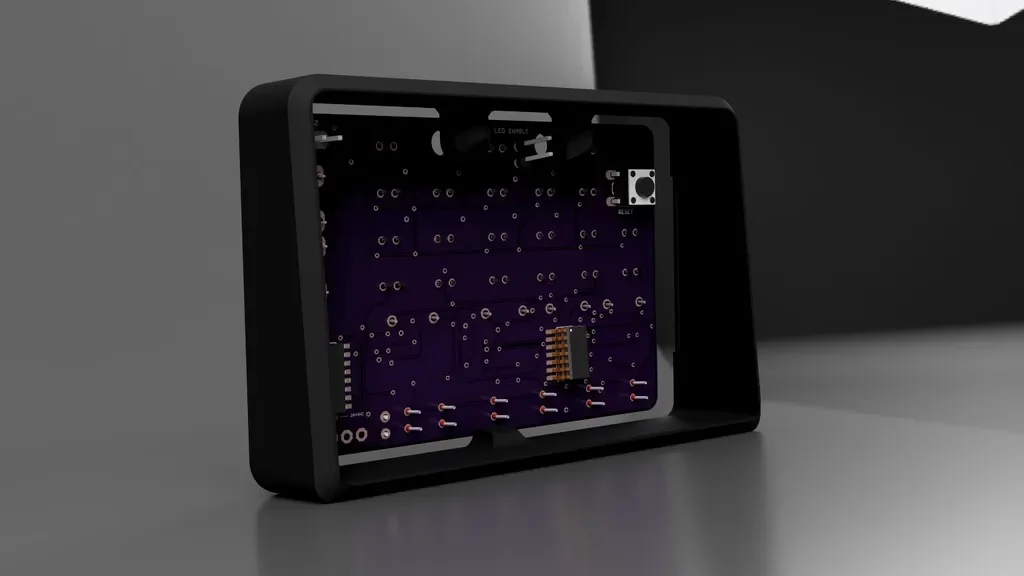

Он состоит из передней панели и задней части, которые соединяются друг с другом. Задняя часть имеет разные версии в зависимости от того, что вы хотите с ней делать: полная задняя часть с пространством для контактов разъема питания, задняя часть без спинки, чтобы вы могли все видеть, и версия USB с вырезом для микроразъемной платы USB, которую можно подключить к источнику питания с помощью нескольких проводов. Разрывные платы можно найти здесь: http://s.click.aliexpress.com/e/AAeM3nm.

Вступительное видео о том, как я сделал это для Дэвида в рамках замены комплекта: https://www.youtube.com/watch?v=vb7mlkBEF_A

И видео, как я делаю настоящие часы! https://youtu.be/CPBEHg7X2co

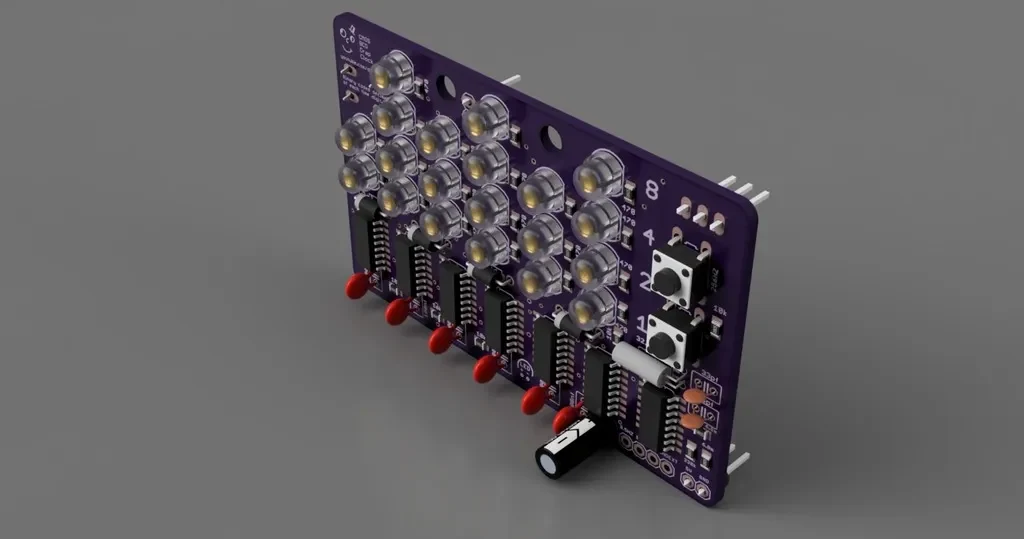

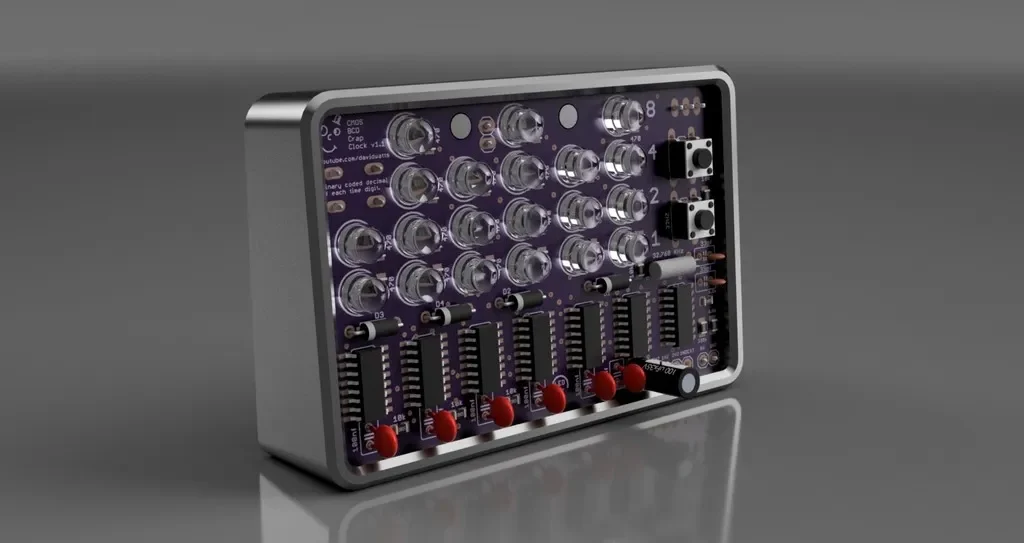

Я также включил файл STEP и файл STL высокого и среднего разрешения готового комплекта BCD Crap Clock — так что, если вы хотите собрать корпус самостоятельно, у вас есть готовый комплект в 3D-формате, чтобы работать с ним в 3D-редакторе.

Настройки печати

Принтер:

P3 Steel Toolson Edition

Плоты:

Нет

Поддерживает:

Да

Разрешение:

не более 0,2 мм

Заполнение:

10-50%

Примечания:

Лучше всего печатать толщиной 0,15 мм или меньше, чтобы получить качественные защелки. Напечатайте переднюю панель на кровати и заднюю часть корпуса на кровати.

При печати таким способом вам потребуются опоры для выступающих частей печатной платы сверху и снизу задней части. Передняя панель не нуждается в каких-либо опорах.

Я использовал специальную опору в середине спинки, чтобы облегчить перемычку. Он находится внутри корпуса, поэтому не должен выглядеть красиво.

Для этого вам понадобится хорошо откалиброванный станок, поскольку допуски очень жесткие!!! Он печатает и подходит, если ваш отпечаток не подходит, это НЕ дизайн, это ваш принтер, лол!

Пост-печать

Установка корпуса

Чтобы соответствовать этому случаю, в моей бесконечной мудрости я угадал размер — поэтому защелки передней панели не центрированы (цск!!), поэтому есть верх и низ, которые теперь показаны с маленькой напечатанной стрелкой, ук��зывающей на верх!

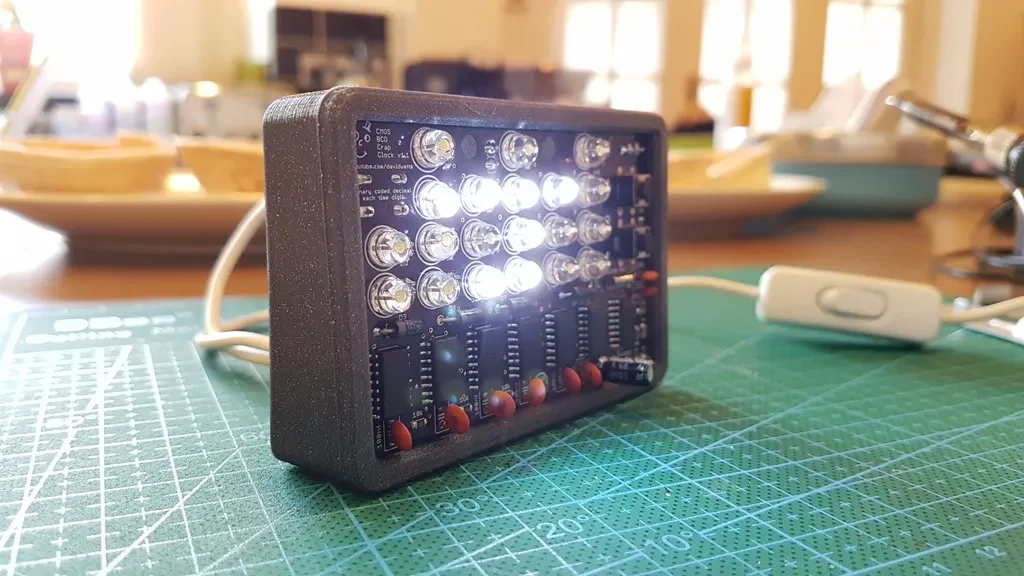

Я обнаружил, что, вставив плату часов в переднюю панель, она должна плотно прилегать между торчащими вверх защелками (если смотреть вниз). А затем защелкните обе стороны в задней части. Он должен хорошо защелкнуться.

Чтобы открыть его, проведите ножом по одной стороне с защелкой и вытащите ее. Имеются небольшие фаски, которые помогут ослабить защелки, не сломав их.

Как я это разработал

Разработано в Fusion 360.

Категория: Электроника
