Snap-Rotate 2x2 Опорная пластина Gridfinity поверх Gridfi...

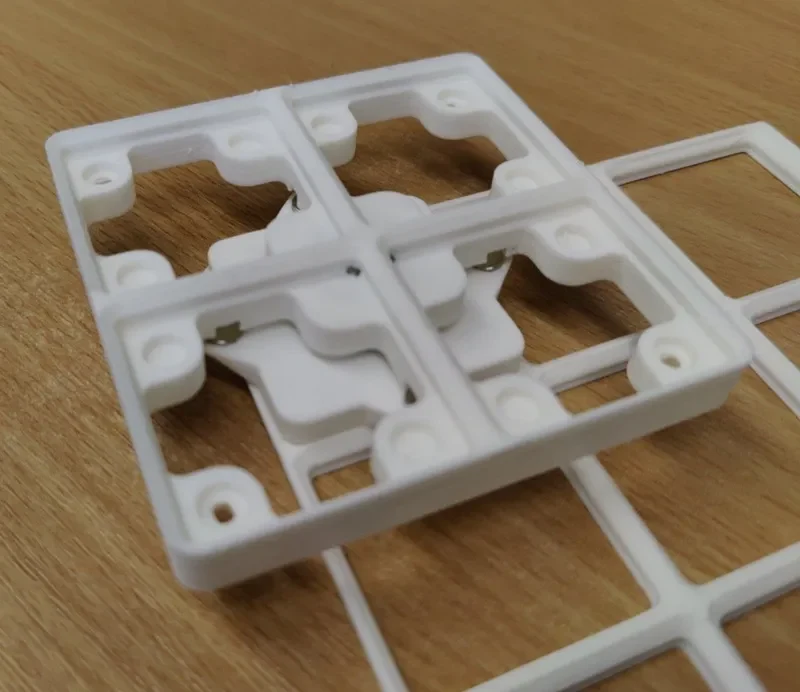

Это вращающаяся опорная пластина Gridfinity 2x2 поверх шарикоподшипника 608 2RS (внутренний Ø=8 мм, внешний Ø=22 мм, ширина=7 мм), которая с помощью магнитов всегда фиксируется в одной и той же ориентации основной сетки. Вращающаяся опорная пластина требует пространства под ней размером 3x3, но ее также можно разместить в углах, чтобы под ней оставалось только пространство сетки 2x2.

Требуется как минимум шесть или восемь магнитов 6×1 мм или 6×2 мм (при использовании магнитов 1 мм вы можете использовать их по отдельности или скла��ывать друг в друга) в зависимости от того, какой вес вы хотите приложить к вращающейся пластине и насколько жесткой вы хотите, чтобы защелка была.

Когда вы кладете предметы на тарелку, в идеале они должны быть сбалансированы, чтобы обеспечить наилучшее вращение.

Если не использовать магниты, вы получите свободно вращающуюся опорную пластину, которая также может найти применение.

Пример видео

Распечатать руководство

Деталь GridfinitySnapRotate1 (опорная пластина) должна быть доступна для печати без опор. (надеть пластину так, чтобы вал для подшипника выступал вверх)

Деталь GridfinitySnapRotate2 (вращающаяся пластина 2x2) в идеале должна иметь опору посередине, чтобы избежать большого зазора для шарикоподшипника, но ее также можно напечатать без нее. Поместите на печатную платфор��у наиболее ровную область. (отверстия, куда входят магниты, находятся на печатной платформе)

Пресс для магнитов хорошо работает на моем принтере, но только при условии печати на обычной скорости 100%. Избегайте печати отверстий для магнитов со скоростью, превышающей 100 % (я заметил эту проблему при 300 %), так как в этом случае магниты могут не плотно прилегать и может потребоваться клей и/или сверление. Однако быстрый режим DRAFT 0,3 мм в PrusaSlicer вполне подходит для использования.

Сборка

Печатайте детали полностью — магниты и шарикоподшипники позже запрессовываются в отверстия, плотно прилегая только из пластика.

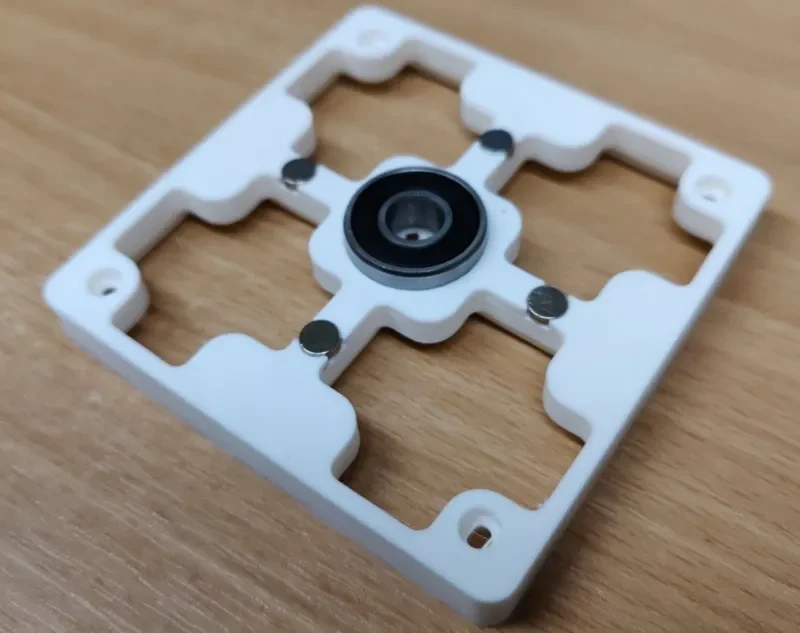

Вдавите шарикоподшипник 608 2RS в деталь GridfinitySnapRotate2 (вращающаяся пластина 2x2), после чего она вряд ли снова выйдет наружу. Небольшие отверстия вверху позволяют при необходимости разрезать отпечаток в будущем, чтобы снова снять подшипник.

Используя круглые магниты диаметром 6 мм и шириной 1-2 мм: поместите либо 2 магнита на пластину 2x2 на противоположных сторонах, либо заполните все 4 паза для магнитов, в зависимости от желаемой силы защелкивания, все в одной ориентации.

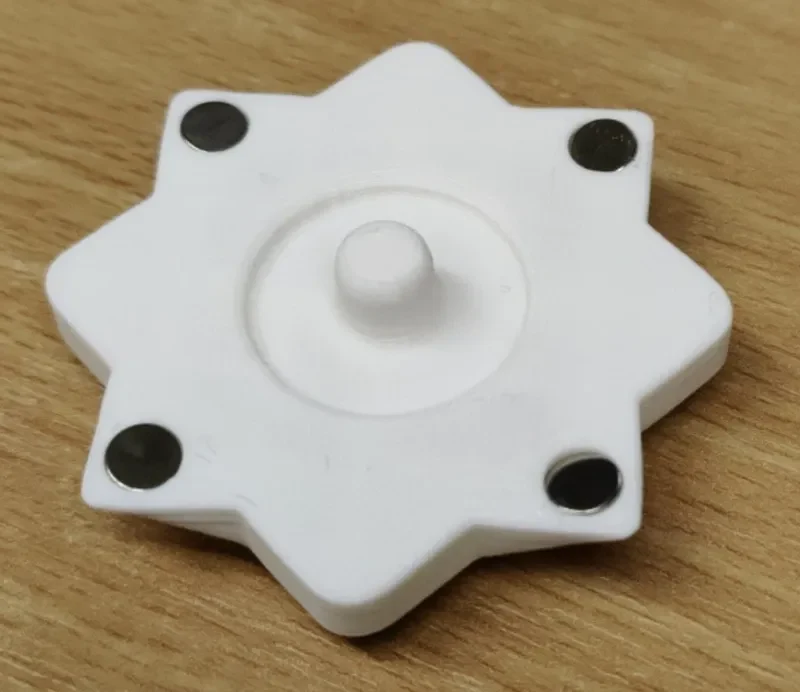

Поместите еще 4 магнита в опорную пластину, все в той же ориентации, чтобы эти магниты и магниты на пластине 2x2, когда она была установлена ​​сверху. Совет по сборке магнита в этой ��етали: поскольку внешняя часть довольно узкая и может сломаться при приложении слишком большого усилия, вставьте магнит сначала внешней стороной внутрь. На другой стороне у вас больше площади контакта, чтобы удерживать деталь и вталкивать ее, например. большой палкой, гаечным ключом или любым твердым предметом. Таким образом, в конечном итоге у вас получится плоский магнит (особенно при использовании магнитов толщиной 1 мм), а не тот, который выглядит как тот, что в правом нижнем углу на этой картинке:

Из модели OpenSCAD согласно спецификации оставлены отверстия для винтов Gridfinity и магнитов-держателей. Туда нужно приклеить магниты.

Рекомендуется использовать магниты или привинчивать модули поверх пластины 2x2, поскольку они подвергаются внезапным импульсным силам при запуске и остановке вращения.

Пластины Gridfinity на основе https://www.printables.com/model/174346-gridfinity-openscad-model
