Подставка для электронной метеостанции ESP32........

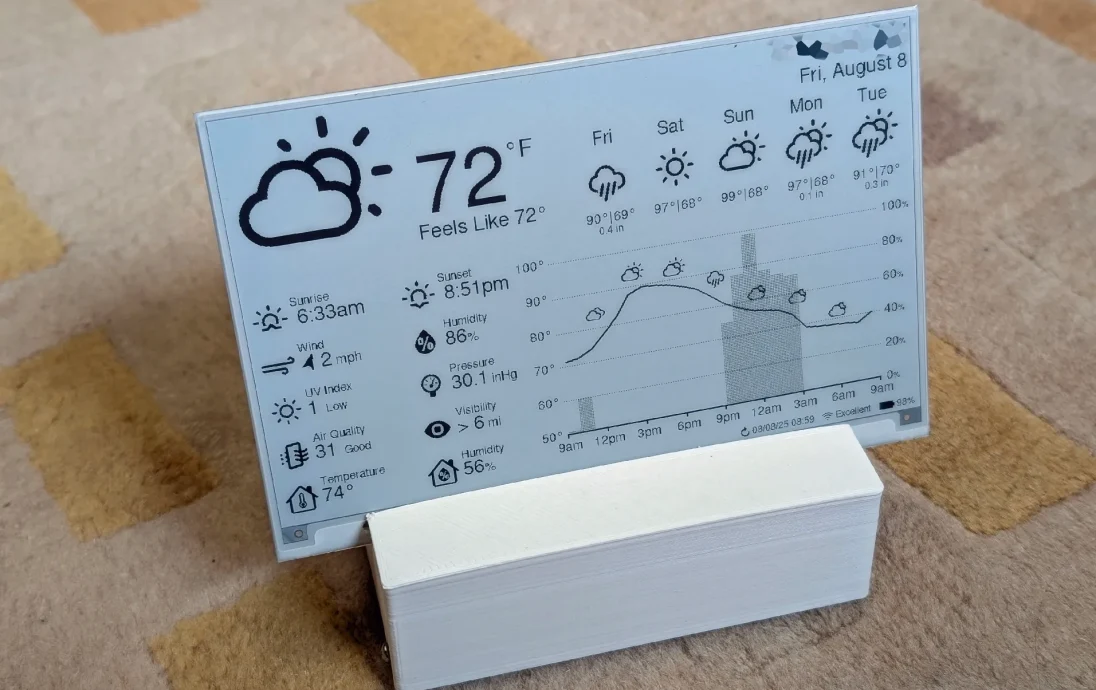

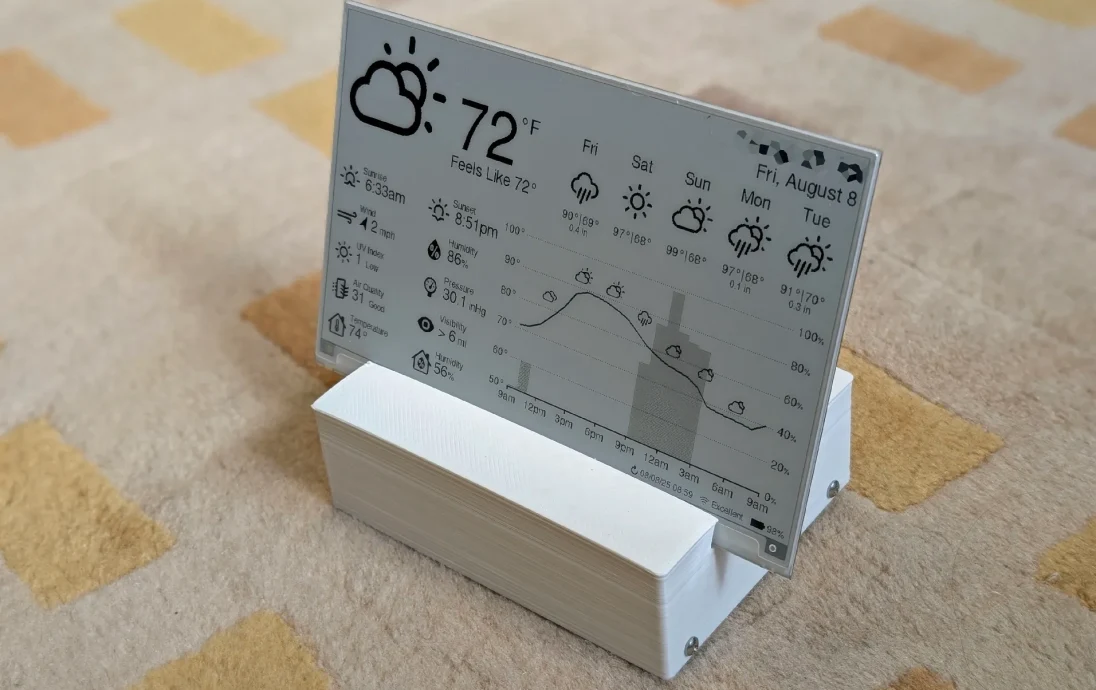

Это подставка для экрана и электроники электронного дисплея погоды ESP32, разработанная Люком Марзеном. Подробности об электронике и программных компонентах можно найти на его странице GitHub.
https://github.com/lmarzen/esp32-weather-epd.
Детали были разработаны так, чтобы их можно было легко печатать без подставок, и с тех пор они помещались на небольшой платформе принтера. Я также выбрал простоту, где это возможно, чтобы снизить стоимость и усложнить конструкцию. Поэтому я не стал использовать резьбовые вставки, отказался от кнопки сброса и обеспечил прямой доступ к зарядному порту USB C вместо использования удлинителя. Наконец, мне хотелось минималистичного внешнего дизайна, поэтому основное внимание уделялось тонкому дисплею из электронной бумаги, а не подставке.
Объем внутри подставки достаточно велик, чтобы легко разместить все компоненты. Вероятно, это батарея большего размера, чем та, которую я использовал на 5000 мАч, или платы драйверов дисплея большего размера подойдут. Файлы OpenScad включены, если вы хотите попробовать увеличить или уменьшить корпус. Я подозреваю, что вы, вероятно, могли бы убрать 25-50% громкости, если бы подключались напрямую к платам, а не через разъемы.
Сборка
ESP32 крепится тремя болтами № 2-56x5/32. Остальные компоненты просто лежали в коробке. Обязательно сложите все кабели платы адаптера дисплея, чтобы уменьшить нагрузку на кабели разъема панели. Если вас беспокоит движение, вы можете закрепить BME280 каплей силикона или куском ленты. То же самое и с платой адаптера дисплея. Я пока не нашел, что мне нужно в моем варианте использования.
В зависи��ости от качества печати вам может потребоваться немного подпилить прорезь. Размер слота соответствует относительно жестким допускам, поэтому он немного зажимает нижнюю часть дисплея.

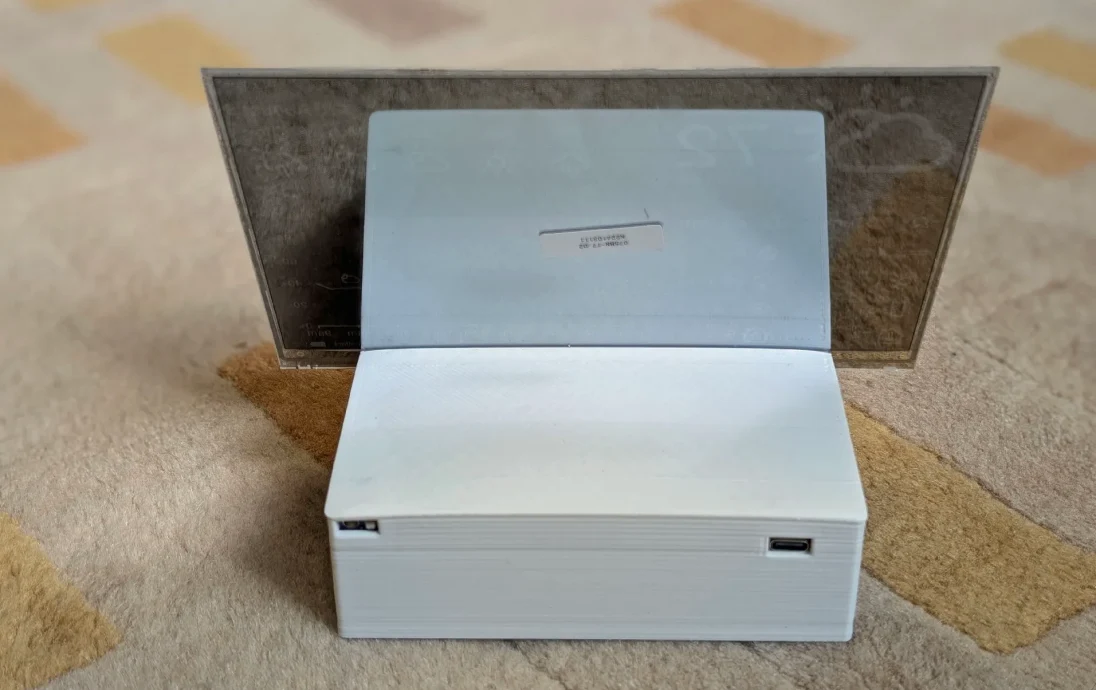

Нижняя часть крепится четырьмя болтами № 4-40x5/16 или аналогичными. Если ваша печать хорошая и винты подходящего размера, винты должны относительно легко проходить через внешние крепления и зацепляться за отверстия на нижней панели.
