Sensirion SPS30 / Adafruit BME280 Всепогодный корпус для ...

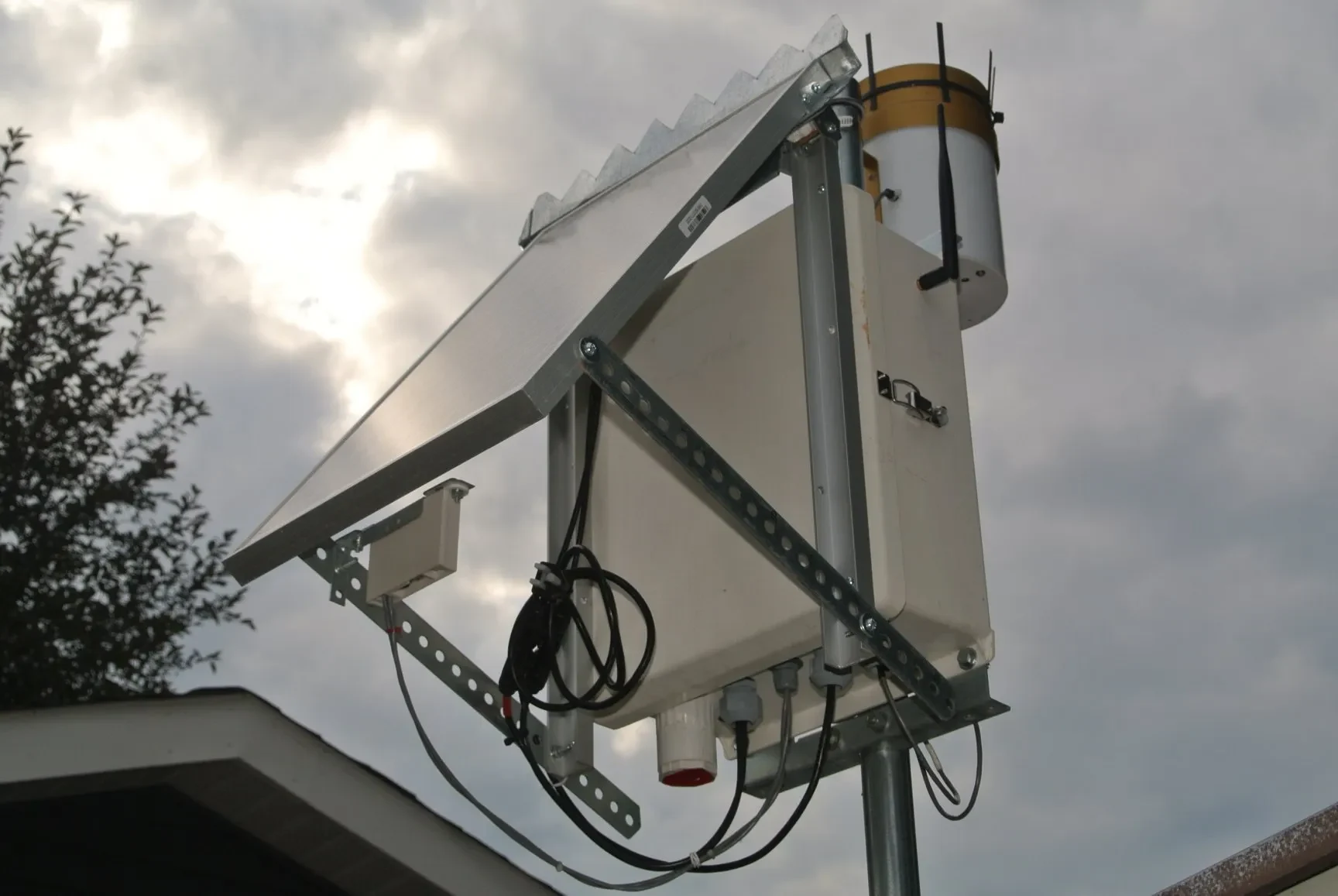

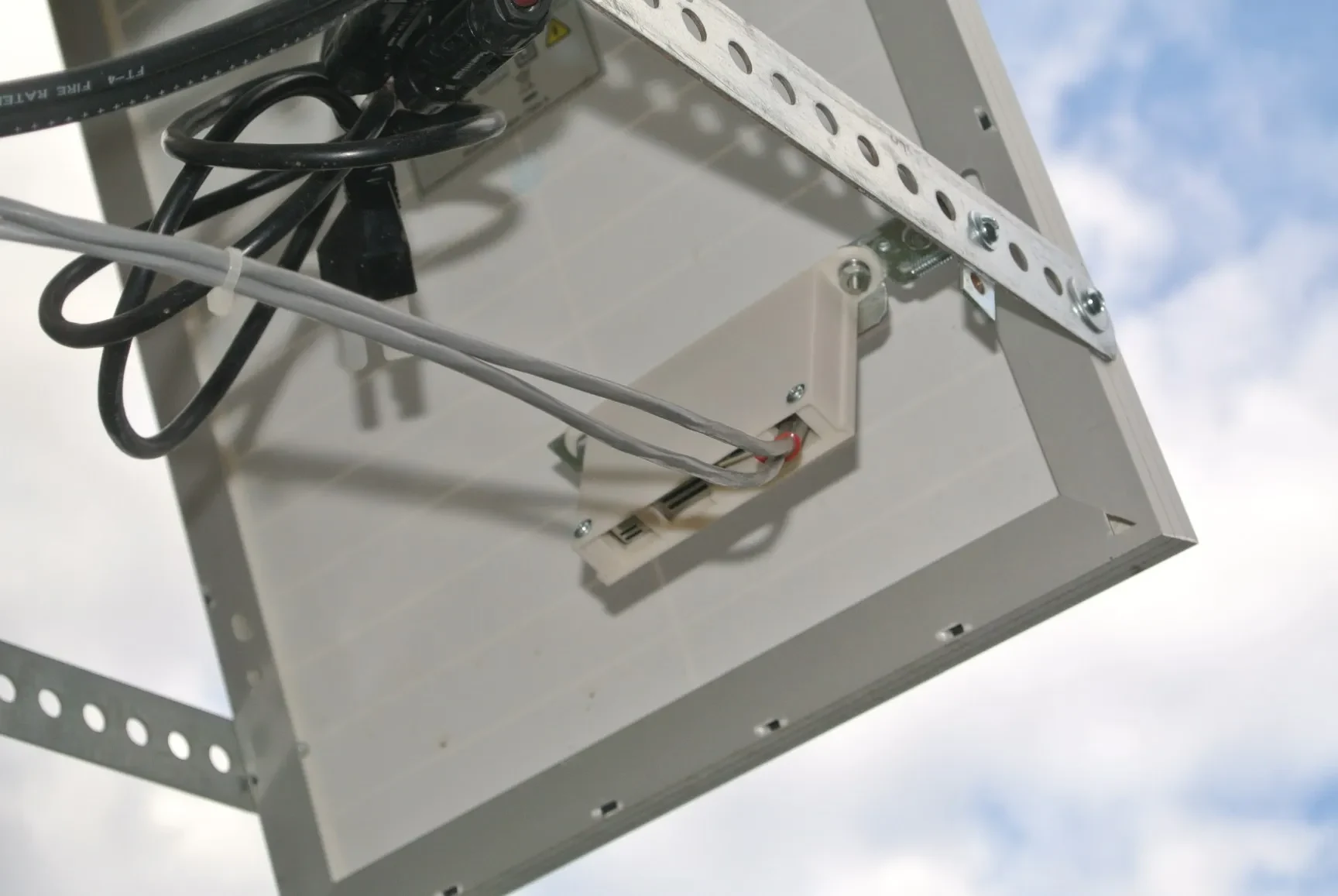

Этот корпус был построен для размещения датчиков Sensirion SPS30 (датчик твердых частиц) и Adafruit BME280 (датчик температуры, влажности и барометрического давления) для уличной метеостанции. Цель заключалась в том, чтобы создать корпус, который можно было бы установить на метеостанцию, который обеспечивал бы защиту датчиков от непогоды (например, дождя и снега).

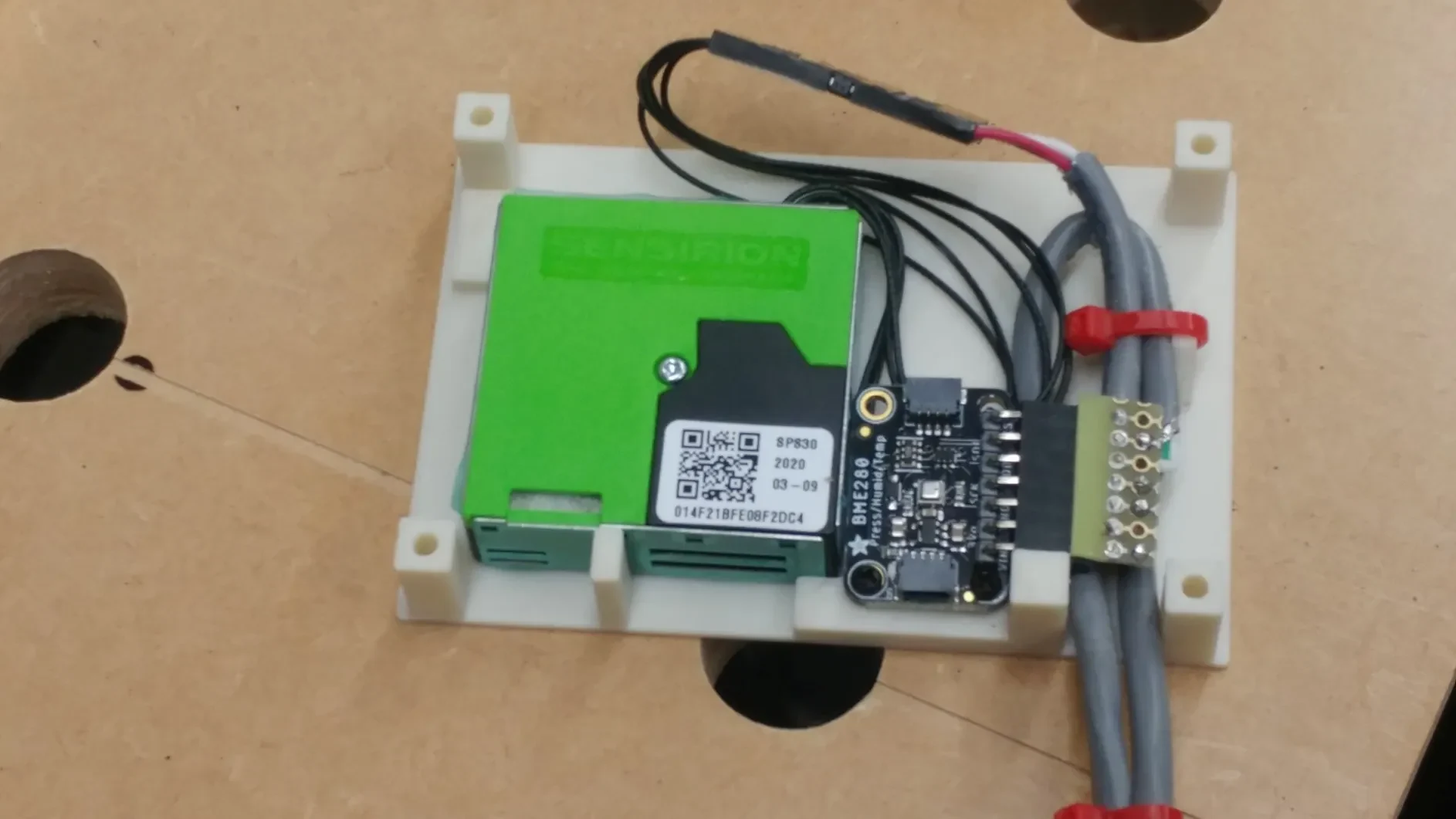

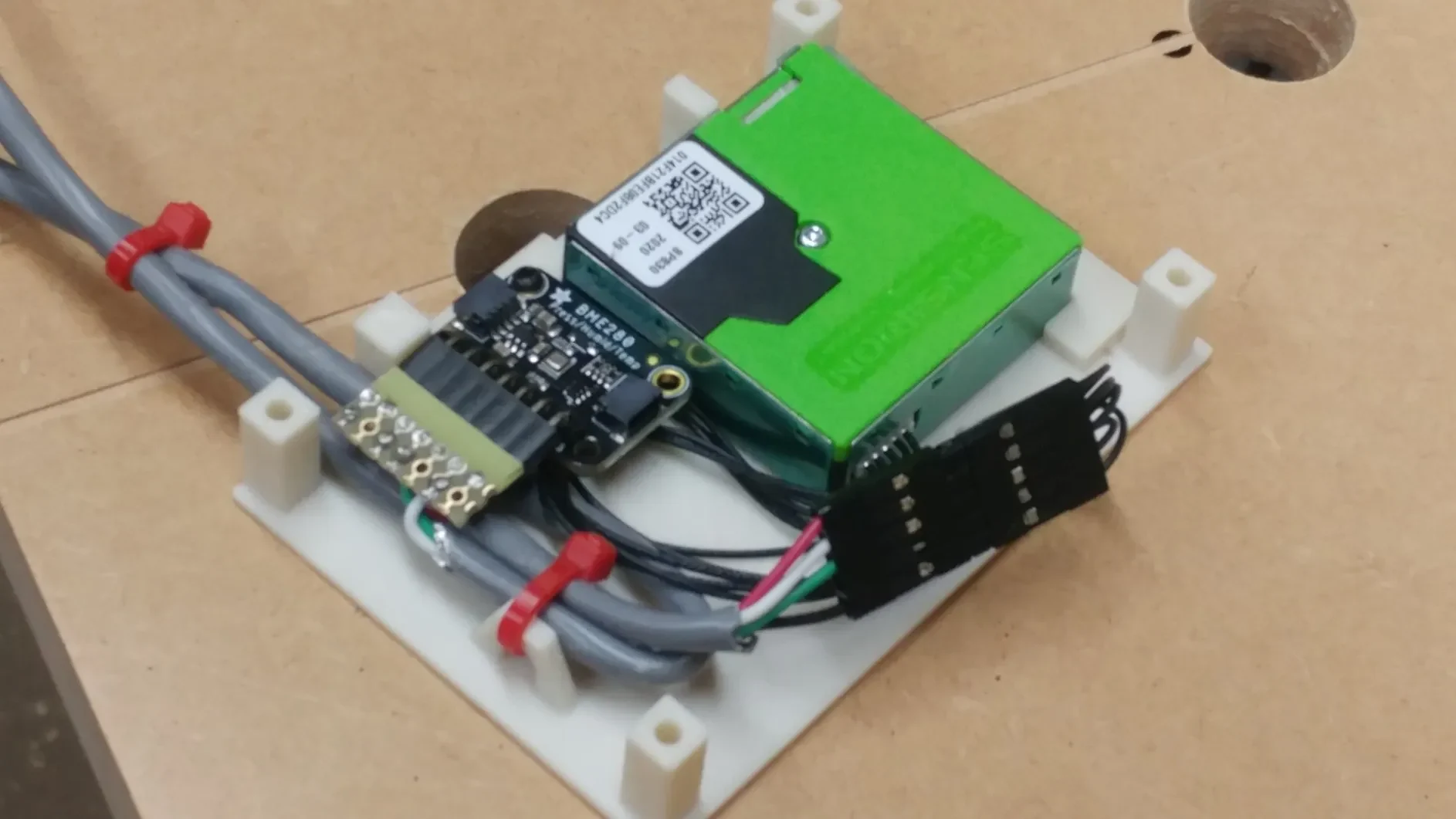

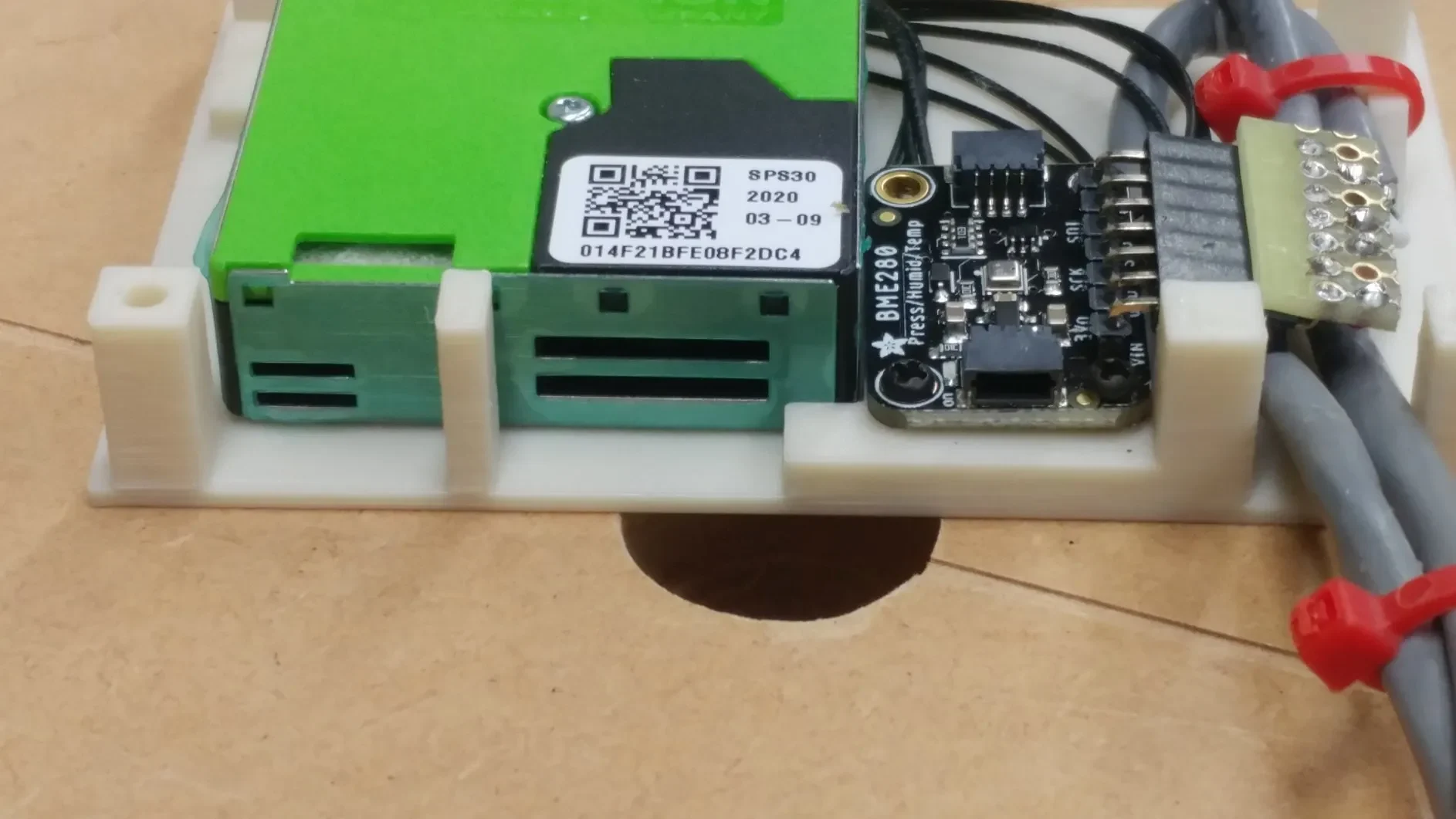

Датчики установлены на пластине корпуса, которая удерживает датчики на месте. SPS30 удерживается на месте без винтов. BME280 можно прикрутить на место (но в моем случае в этом не было необходимости, соединение с жгутом проводов удерживало его в правильном положении). Провода к обоим датчикам выходят в нижнюю часть корпуса, и есть место для двух телеметрических кабелей (I2C для BME280 и UART для SPS30). На пластине корпуса имеется монтажная стойка для крепления проводов к пластине. Как только все будет ��равильно установлено на корпусе, он вставляется в корпус по двум прорезям. Корпус удерживается внутри корпуса двумя винтами. Корпус открыт снизу для возможности считывания показаний датчиков.

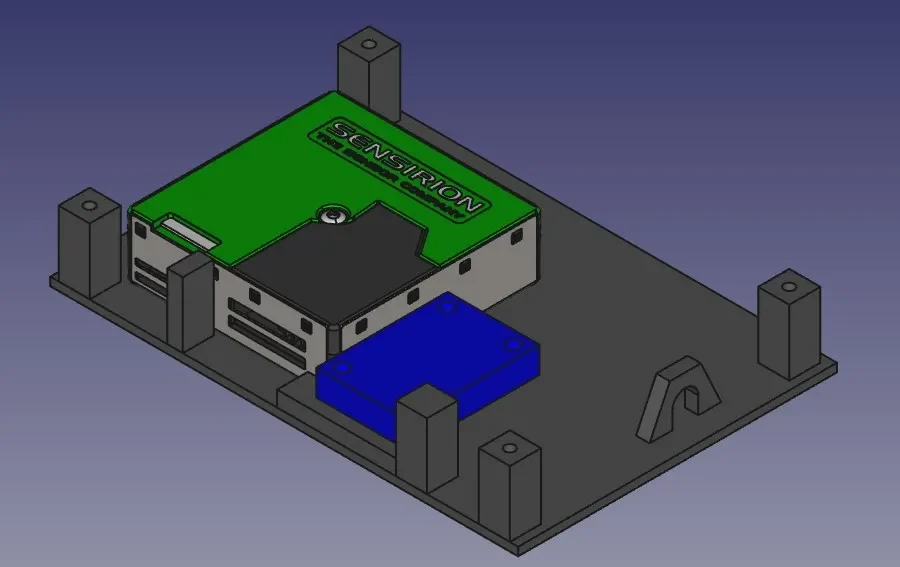

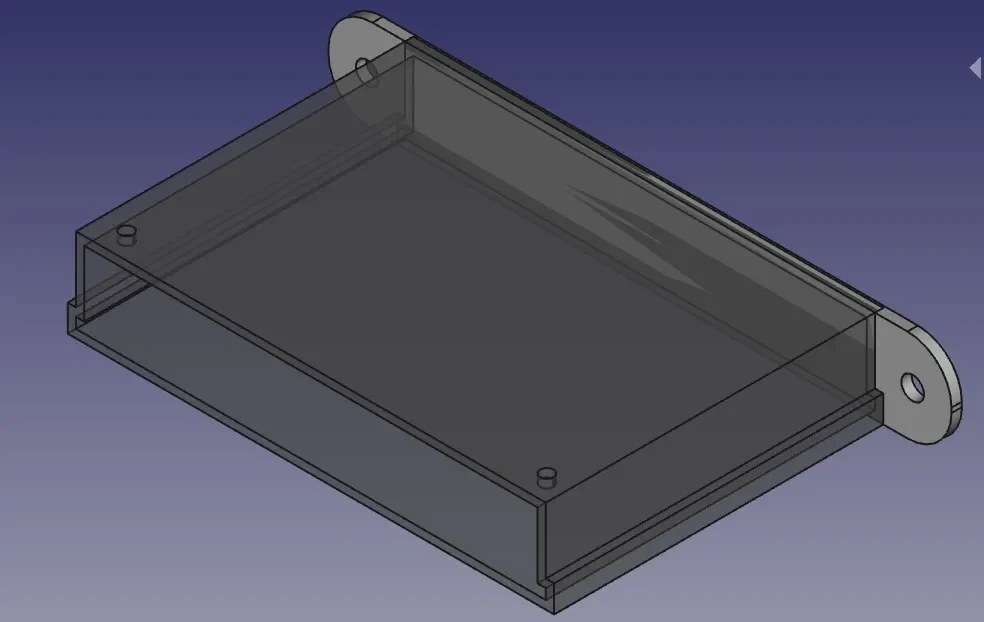

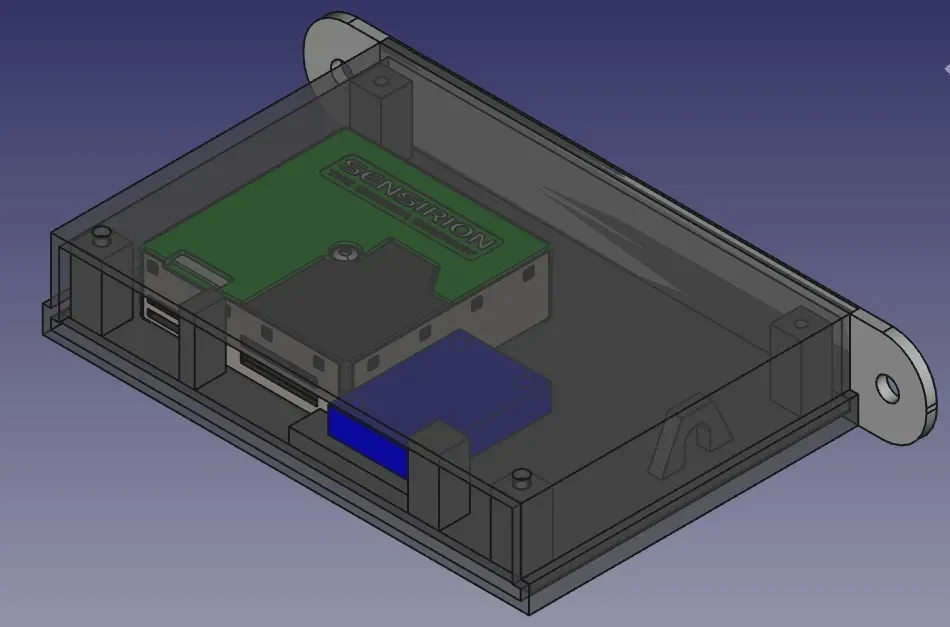

Файл проекта FreeCAD включен для загрузки. Файл проекта можно использовать для изменения размеров модели с помощью электронной таблицы в файле модели. Если размеры в электронной таблице изменяются, модель обновится, чтобы отразить изменения. Так, например, размеры SPS30 и BME280 можно изменить, и модель корпуса будет автоматически адаптирована к новым размерам. Обратите внимание, что иногда небольшие изменения могут «сломать» модель. Модель Sensirion SPS30, используемая в модели FreeCAD, была загружена с веб-сайта Sensirion.

Я выбрал материал ASA из-за его долговечности, устойчивости к теплу, воде и ультрафиолетовому излучению. У меня были проблемы с отрывом отпечатков ASA от рабочей пластины при некоторых отпечатках. Включенные файлы 3mf показывают пользовательскую границу, связанную с печатью с помощью ASA. Забор может помочь, а может и не помочь с отпечатками ASA. Для печати PLA и PETG ни забор, ни поля не требуются.

Настройки печати для Prusa i3 MK3S+:

Параметр: Корпус пластины корпуса
Материал АСА АСА
Периметры 4 4
Заполнение 15% Гироидный узор 15% Гироидный узор
Поля (нет) Вкл.
