Чехол для метеостанции Gill Shield для RuuviTag

Защита от атмосферных воздействий с помощью жаберного щитка, напечатанного на 3D-принтере (экран Стивенсона представляет собой коробку) для датчика температуры/влажности/давления RuuviTag. По сути, метеостанция Bluetooth, сделанная своими руками.

Защищает воду, но пропускает воздух и Bluetooth!
Оптимизирован для печати в перевернутом виде без опор и опор.

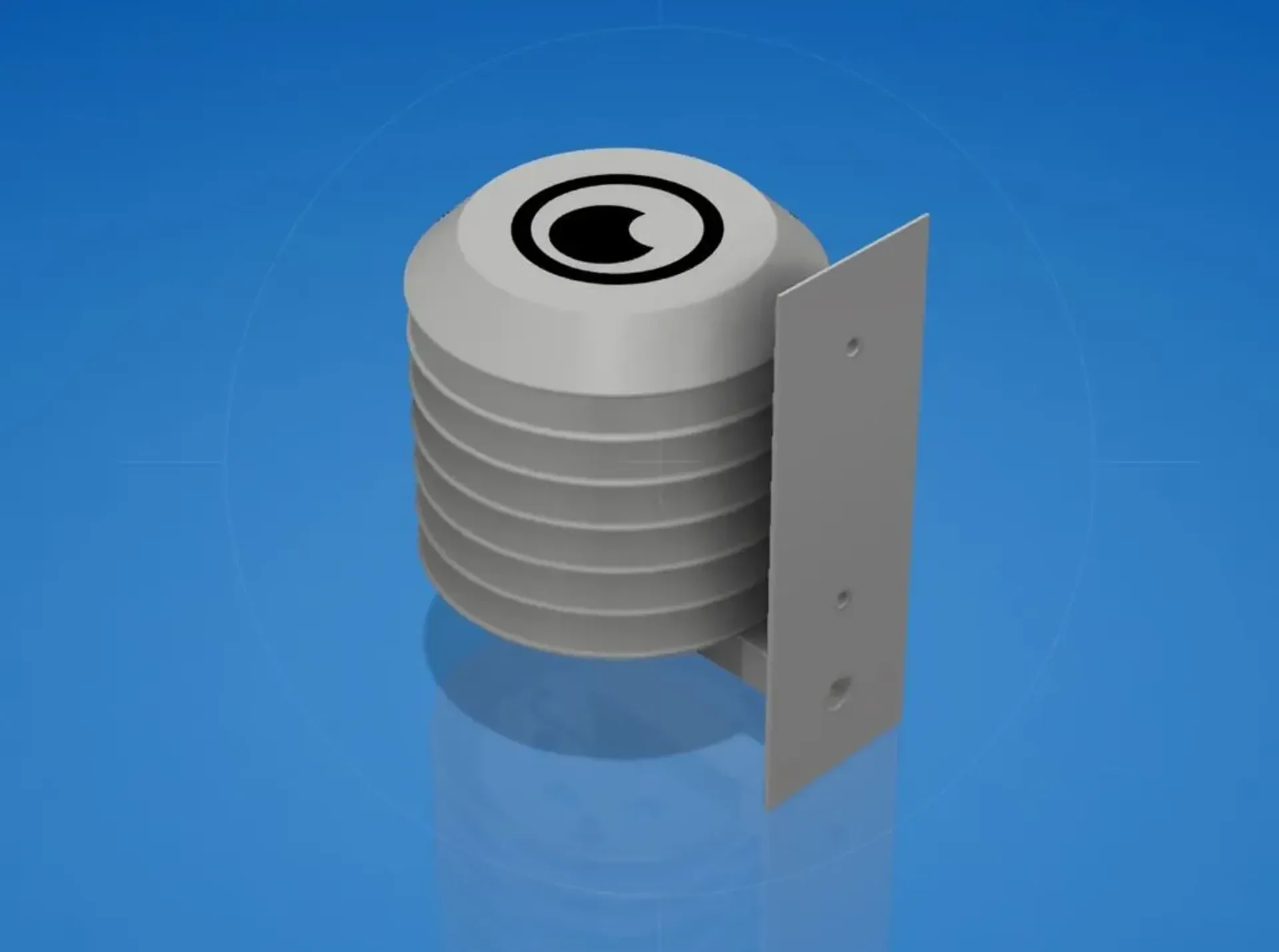

Дополнительная пластина на крыше с логотипом Ruuvi. Если вы планируете установить его где-нибудь под прямыми солнечными лучами, используйте полностью белую крышу, чтобы получить более точные показания.

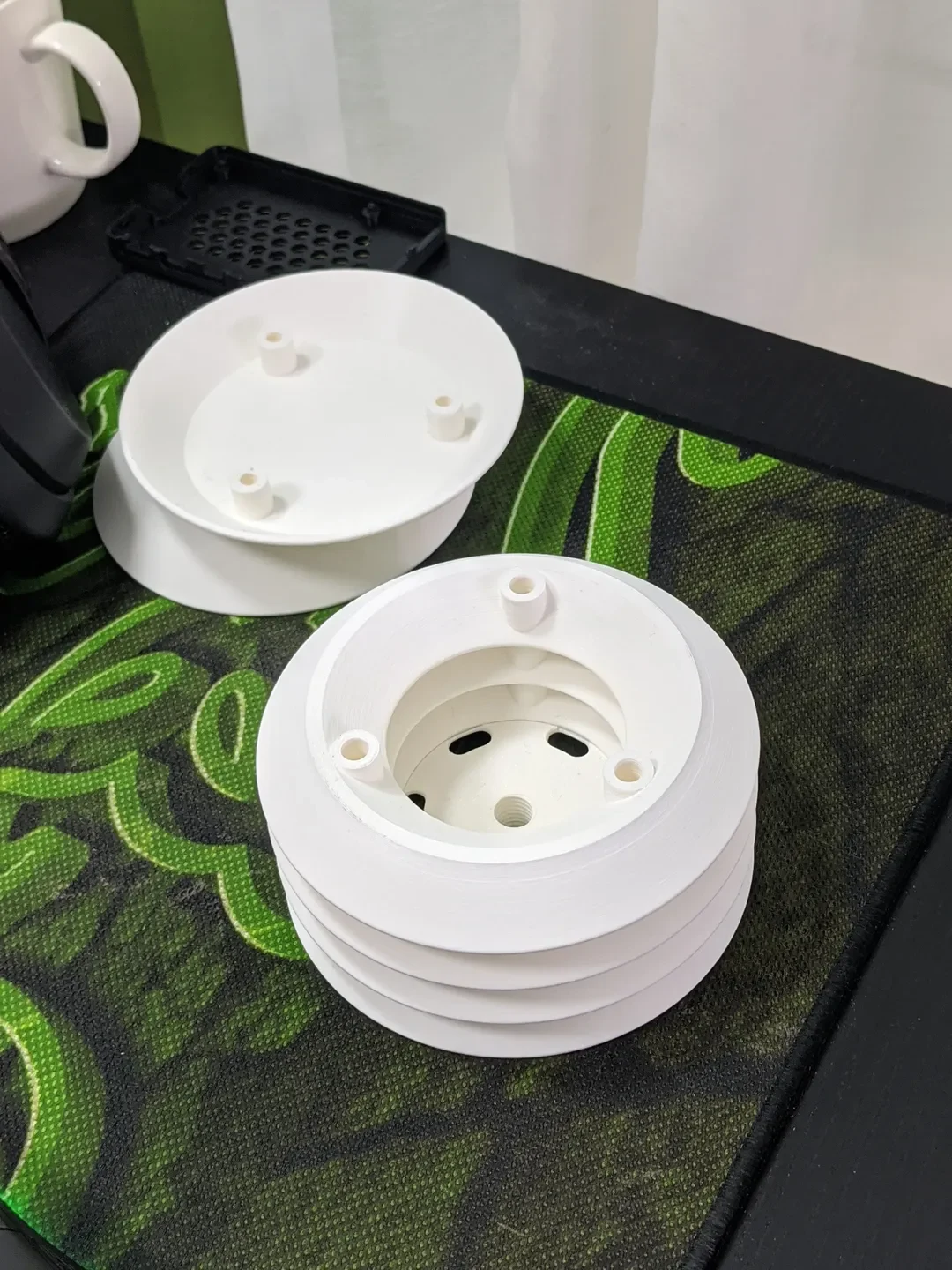

Модульная конструкция, позволяющая использовать как можно больше «кольцевых» секций и делать их максимально высокими.
Минимальная комбинация
пол
кольцо
держатель тега
крыша

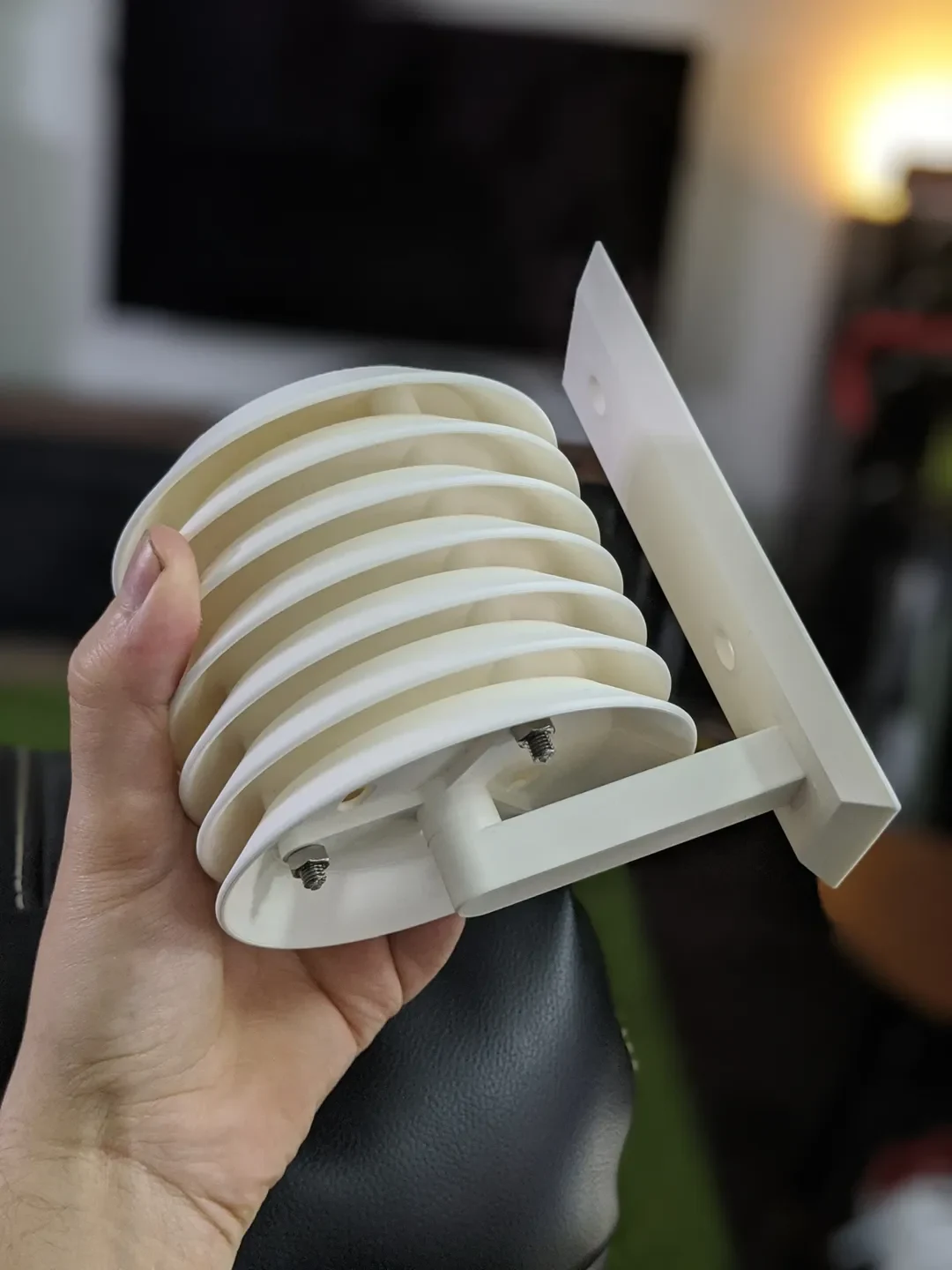

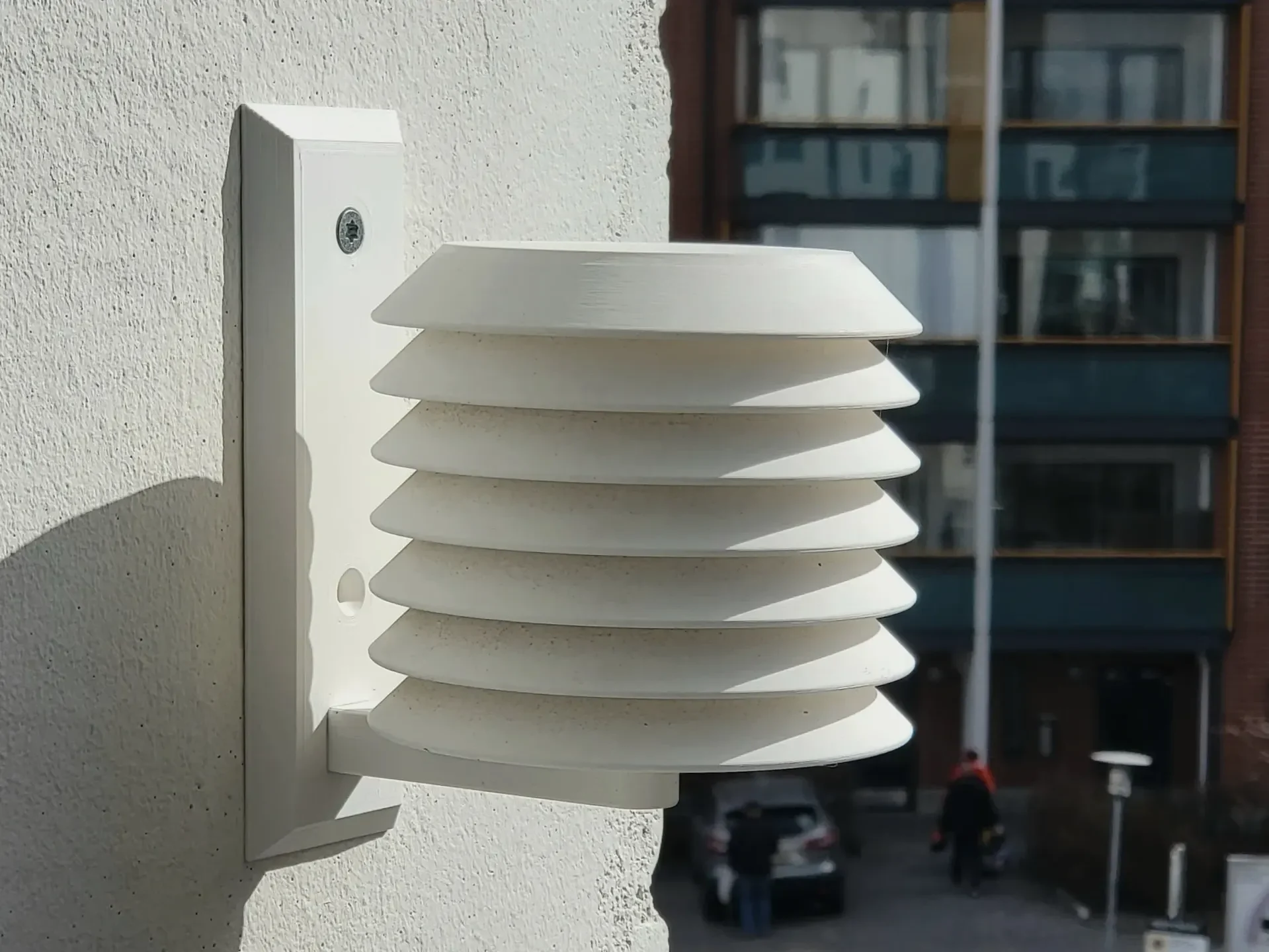

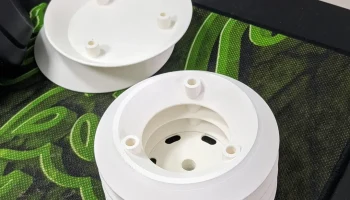

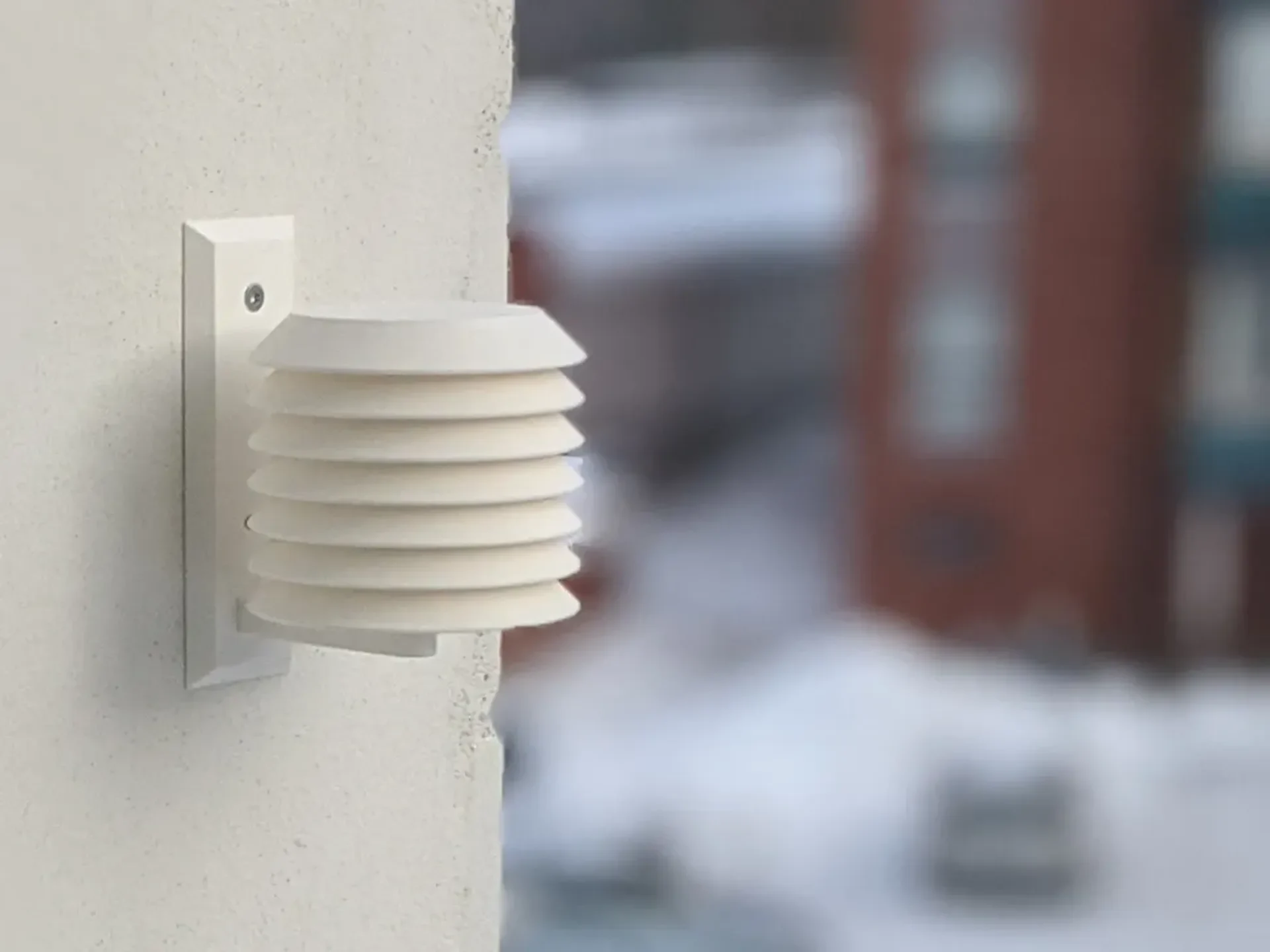

Метеостанция на фотографиях имеет 3 кольцевых блока. Расчеты нити и веса, приведенные выше, содержат 3 кольца и соответствуют изображениям.

Примечания:

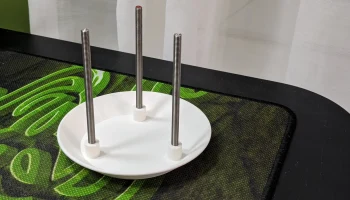

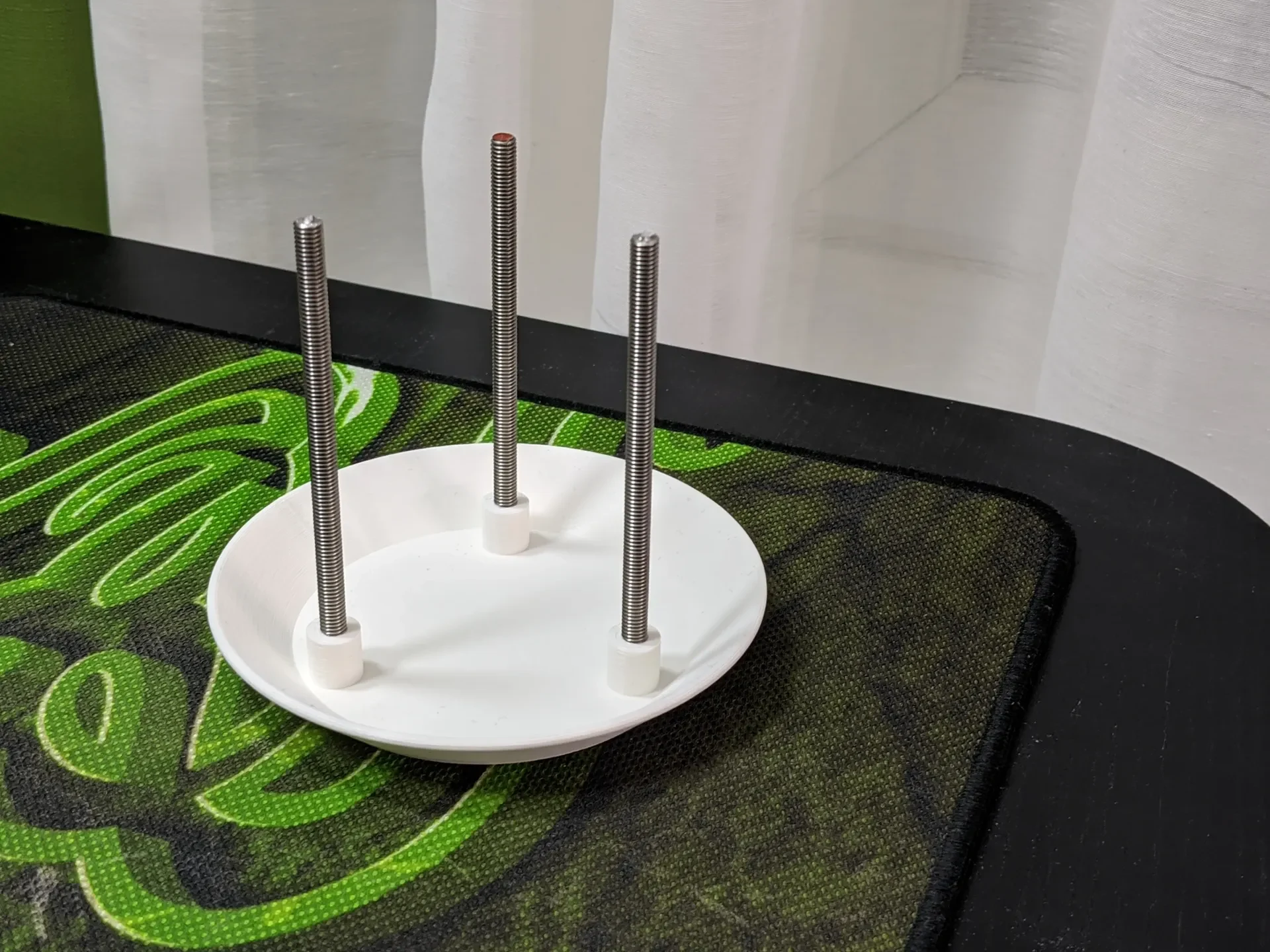

Крыша имеет резьбу M5, добавьте 3 отрезка 90 мм стержня с резьбой диаметром 5 мм, соберите держатель бирки и 3 кольца, пол и гайки под устройством, чтобы скрепить его.

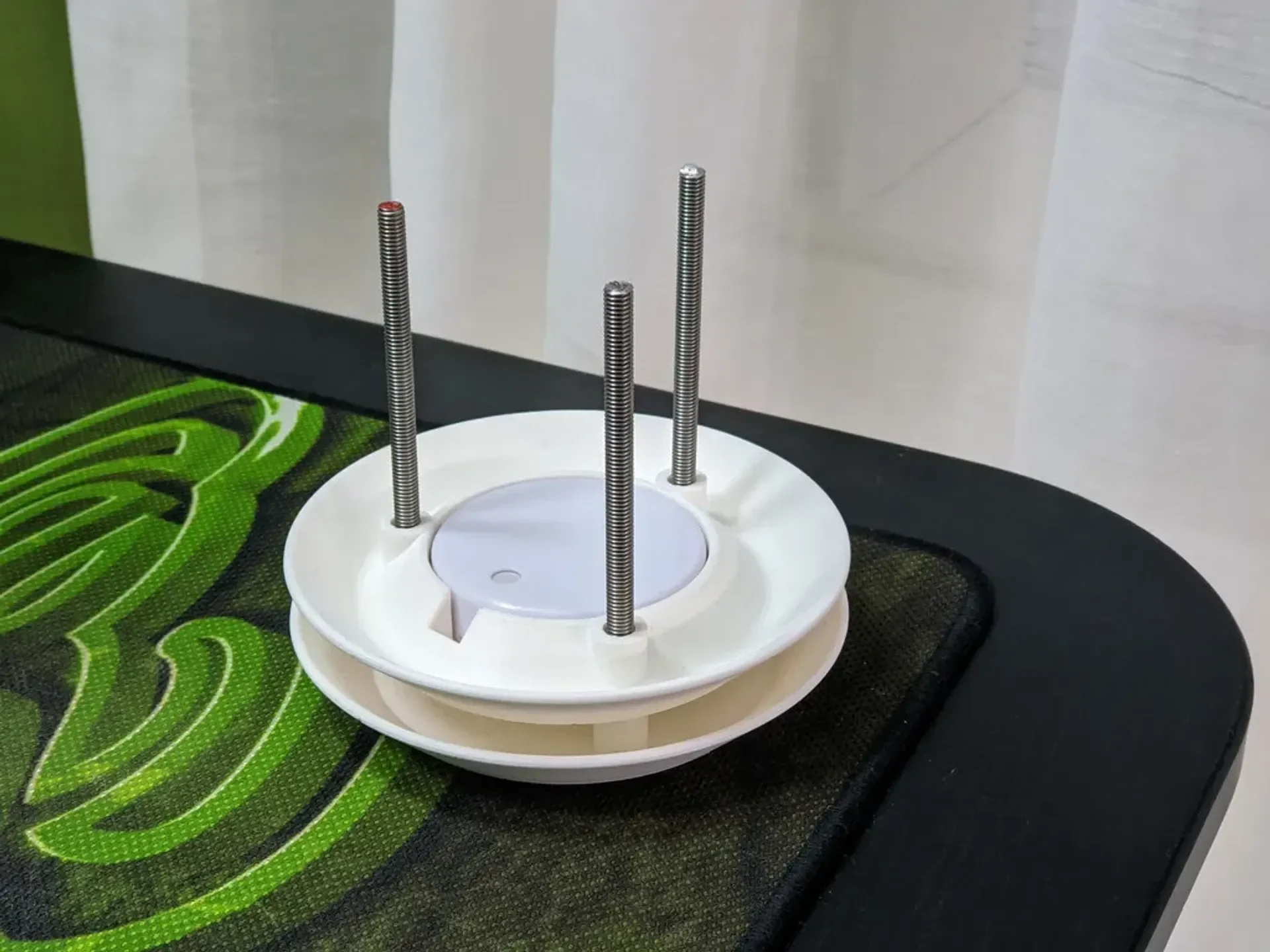

Держатель метки имеет прорезь для двустороннего скотча для фиксации датчика.
В держателе бирки имеется прорезь для отвертки, позволяющая заменить батарею датчика.
Необходимо печатать из белой нити, чтобы не слишком сильно нагреваться под прямыми солнечными лучами.
Предпочтителен PETG или ABS, чтобы прослужить на открытом воздухе.
Компенсация слоновьей стопы 1,0 мм мне подошла хорошо.
Как я это разработал

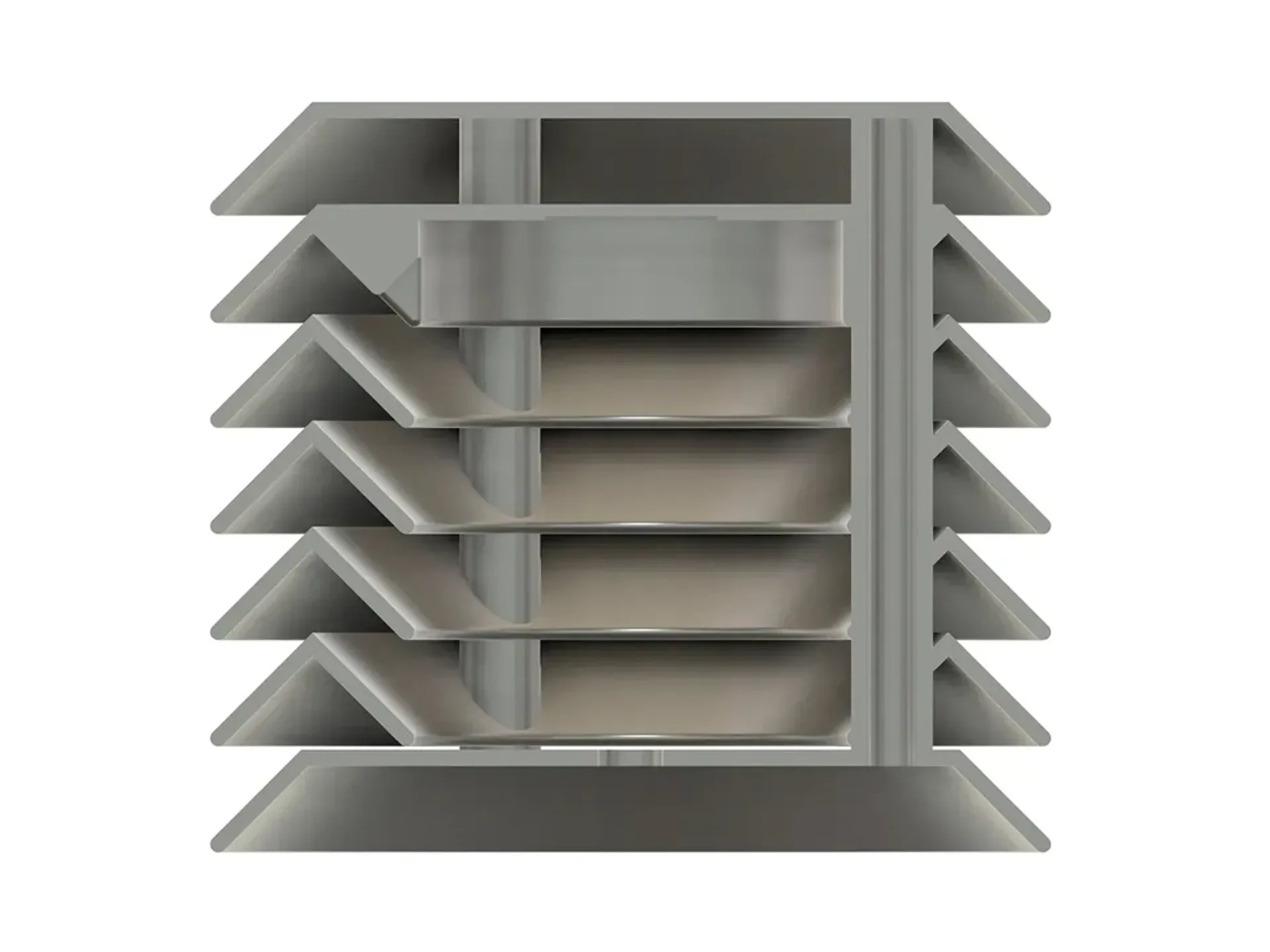

Диаметр около 106 мм, расстояние между пластинами 13 мм. Возможна резьба М10.

В нижней части имеются отверстия для потенциального дренажа и создания конвекции под прямыми солнечными лучами.

Лицензия

Я предоставил лицензию на это бесплатно для всех, если они не получают прибыли от моей работы (например, можно взимать плату за нить/время печати с друзей). Если вы хотите использовать модель в коммерческих целях, пожалуйста, свяжитесь со мной.

Я получил разрешение от Ruuvi Innovations Ltd на использование их логотипа. Обратите внимание, что это не их официальный продукт.
