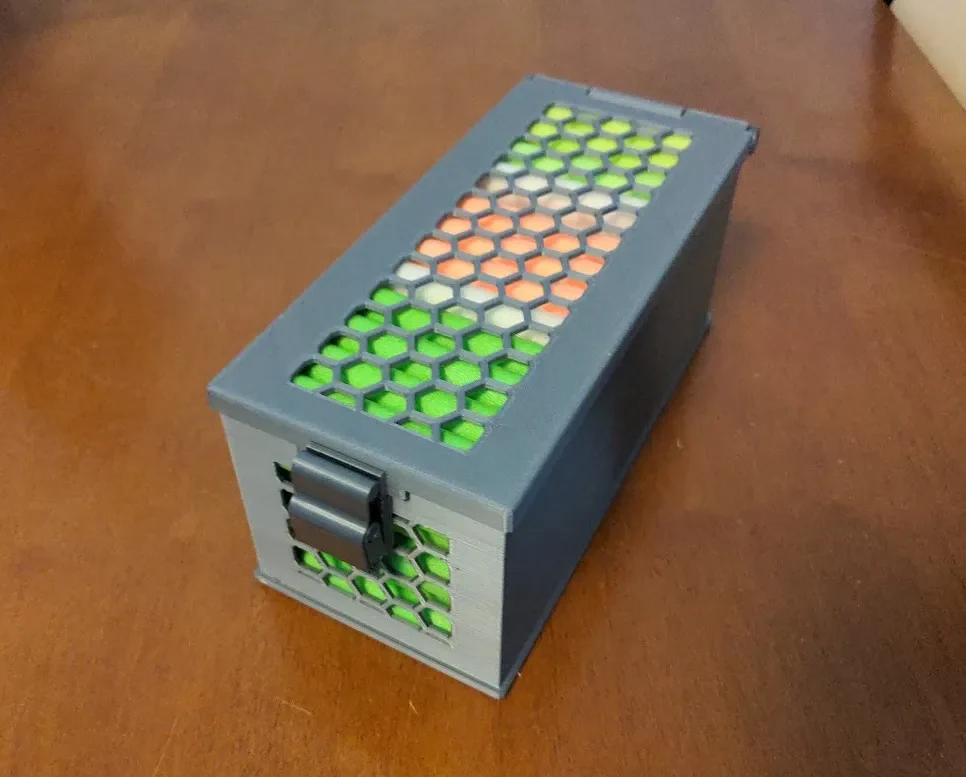

Банка с патронами Nerf Elite
Идея понравилась, но крышка была не очень надежной, поэтому я решил добавить к ней защелку. В итоге я полностью воссоздал банку с боеприпасами, сохранив при этом базовый дизайн. Большие изменения включают в себя:
распечатать плоскую петлю с клеем в колпачках
крышка закрывается ровно
шире для более длинных дротиков
фаски для смягчения и скрытия деформации в углах

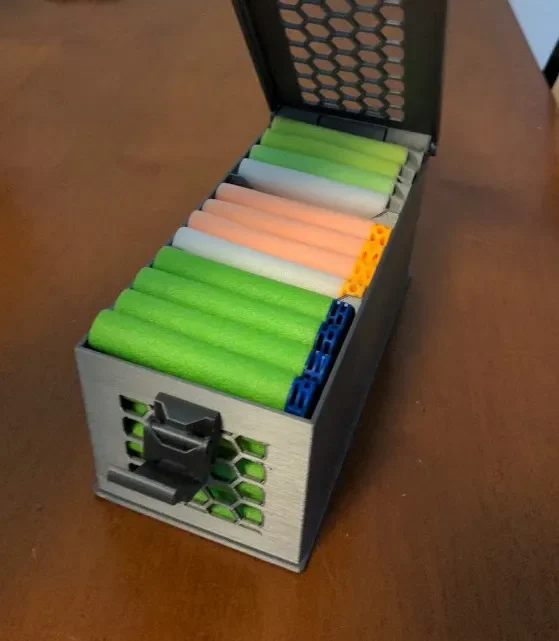

Как и оригинальная банка с боеприпасами Nerf, этот контейнер вмещает до 72 пенопластовых дротиков nerf элитного размера в короткой банке и примерно 108 в высокой банке. Его можно было бы переделать, чтобы вместить еще несколько секций, удалив разделители секций, но тогда дротики смогут повернуть в неправильную ориентацию, и их станет сложнее организовать.
Чтобы собрать:
Рабочая защелка позволяет свободно перем��щать и отделять крупные и мелкие детали.
как и оригинал, это своего рода пытка на устойчивость принтера и натягивание струн
Наденьте крышку на банку и пропустите штифт через петли обеих
Нанесите немного клея в отверстия штифтов и вставьте в них колпачки штифтов.
поверните шарнир, чтобы убедиться, что он по-прежнему свободно перемещается
нанесите клей на меньшую часть защелки и нажмите на шпильки в крышке.
планка должна быть обращена вверх (в сторону от банки)
эта часть должна быть на одном уровне с краем кромки крышки
нанесите клей на большую часть защелки и прижмите к шпилькам в банке.
рычаг застежки должен быть направлен вверх, к крышке
Между основной частью защелки и кромкой/меньшей частью крышки должен быть зазор около 0,2 мм.
Я создал альтернативную версию узора (hex_a), которая удаляет перемычки и экономит немного нити и времени. Однако я обнаружил, что печатать было немного деликатно. Вероятно, с PLA все было бы в порядке, но в липком PETG вы, вероятно, захотите вернуться к исходному мостовому шаблону (hex_b), как это сделал я.
Кроме того, есть множество проблем с сеткой рычага защелки, перенесенной из оригинала, но я не могу найти способ удалить. Нарезается без проблем, так что переделывать и эту модель тоже не стоит.
