Разрушающийся пояс для боеприпасов Nerf Vulcan с вертикал...

Как:

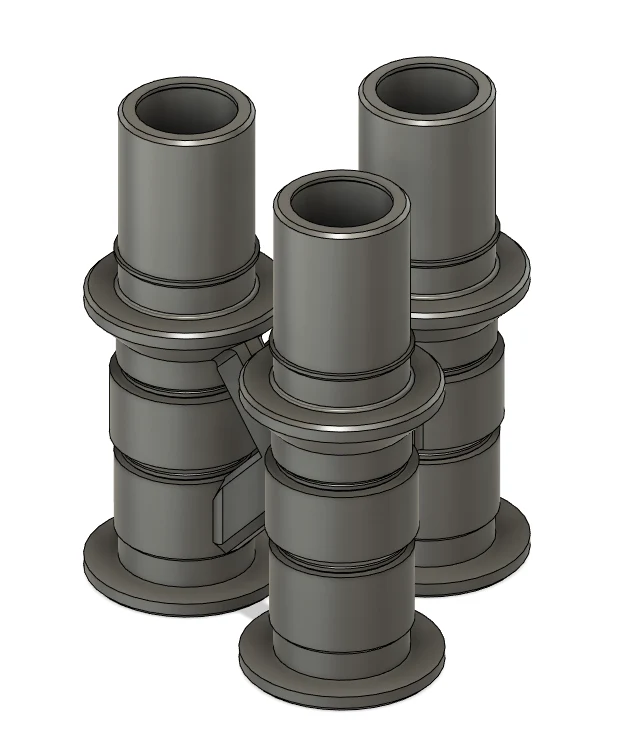

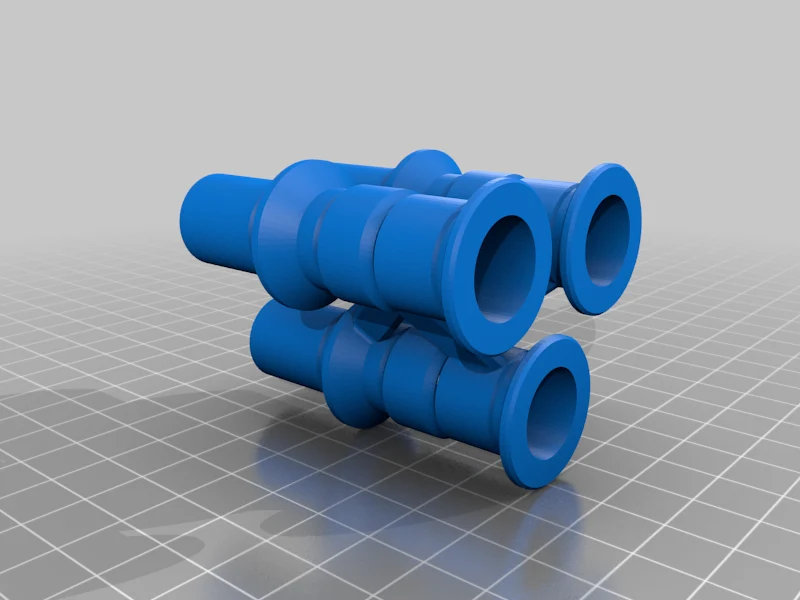

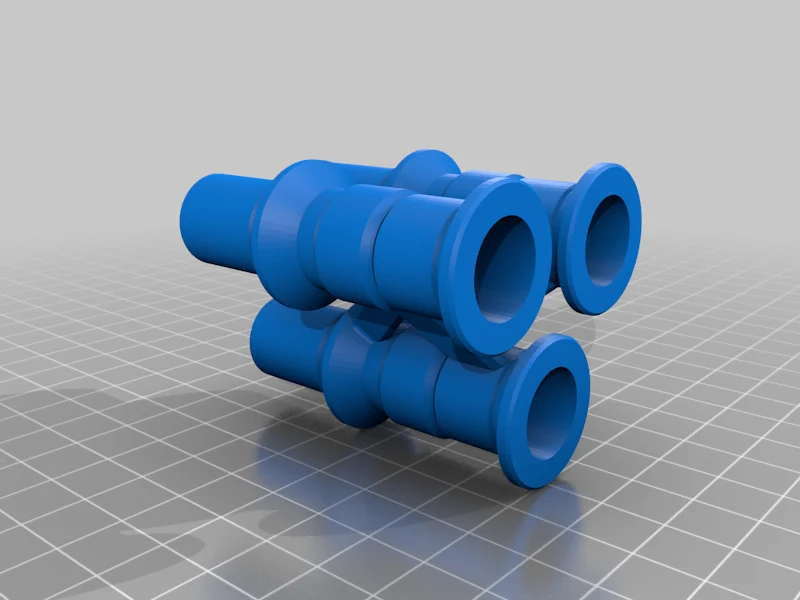

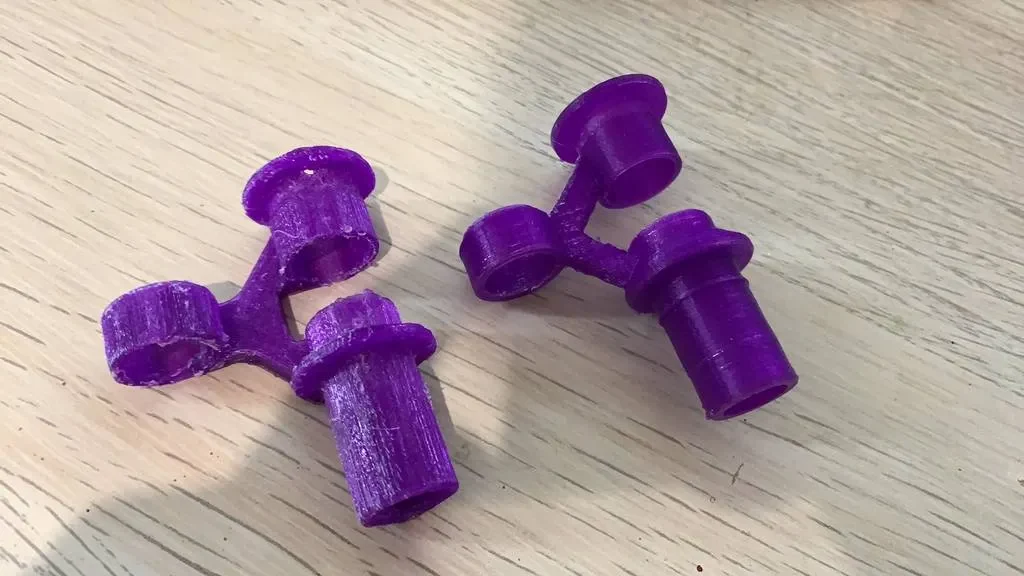

Это преобразование работает за счет того, что ссылки печатаются по три, одновременно поддерживая друг друга во время печати, перемещаясь навстречу друг другу, используя свесы рампы под углом 45 градусов.

Другие особенности:

Я также разработал жертвенные детали (которые будут напечатаны высотой 0,2 мм и толщиной линии 0,4 мм) на зазорах между ними. STL-файл «без мешка» предназначен для использования собственных опор.

Я также изменил телескопический ствол (т. е. воздушный затвор) так, чтобы он стал наклонным, а не ступенчатым, и добавил скругления, где это возможно, для предотвращения резких внутренних изгибов (т. е. концентраторов напряжений), поскольку вертикальный отпечаток имеет тенденцию быть более хрупким.

Прогресс:

Эта вещь все еще частично находится в стадии незавершенного производства, я загружаю пораньше, так как, похоже, в хобби продолжается пара проектов по вулканам, и я бы предпочел не задер��ивать их на случай, если я не успею закончить доработки/исправления в ближайшее время.

V2
Начальный толчок
V3
Добавлены жертвенные поддержки.
Версия 12 (30 октября 2022 г.):

Я не работал над этим с тех пор, как потерял интерес к вулканцам, и понял, что сделал еще несколько итераций, которые так и не успел загрузить.

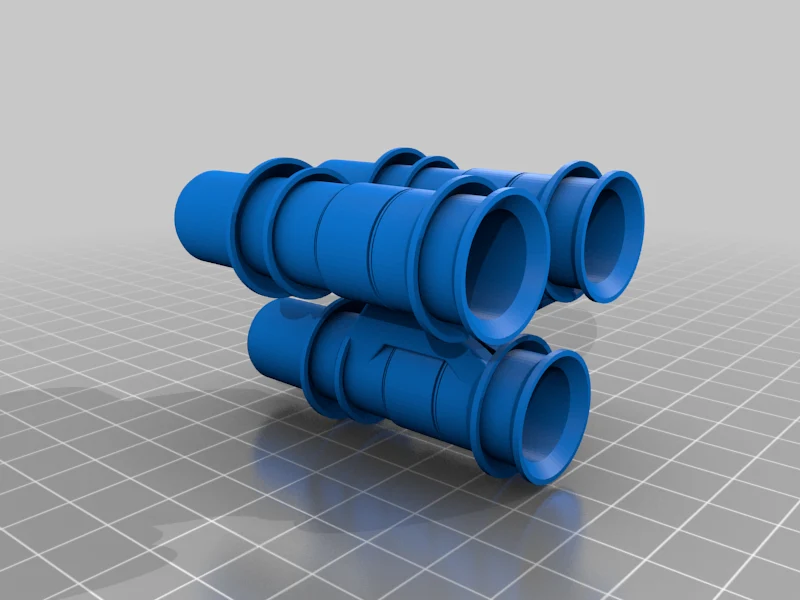

Изменено направление печати, чтобы обеспечить лучшее прилегание фланца локатора к пластине подающего ротора Vulcan.
Добавлены дополнительные фиксирующие фланцы, позволяющие Vulcan лучше находить подачу.
Уменьшение количества пластика, необходимого для воротника
Изменены плоские связи (насадки между звеньями) так, чтобы они соответствовали изгибам трубчатых корпусов, чтобы уменьшить концентрацию напряжений и обеспечить дополнительную толщину соединений.
Изменены внутренние диаметры для повышения эффективности.
Планы на будущее:
Армирование
???
