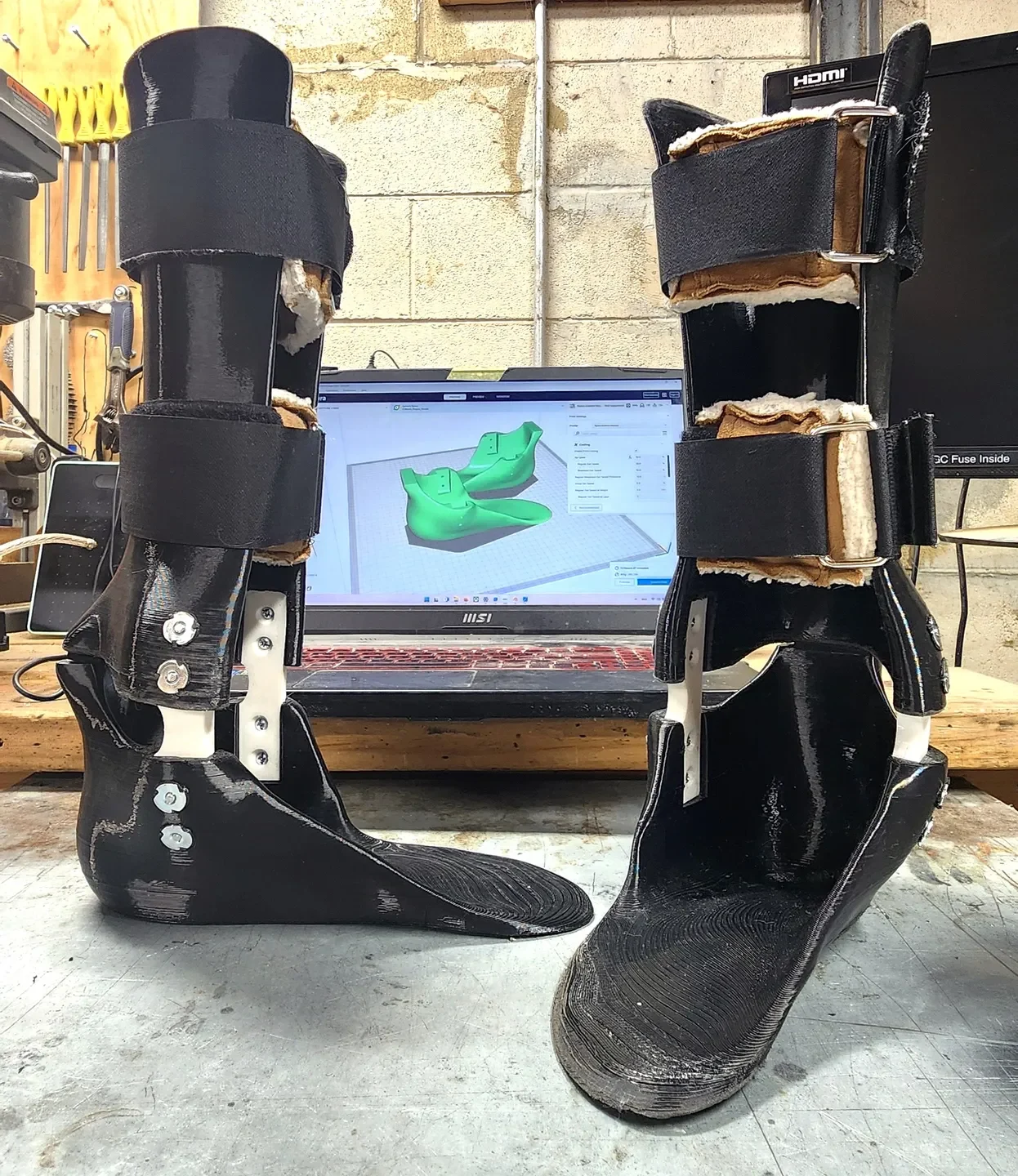

FIDIM 3 AFO Ортезы для ног
Это последняя версия фиксаторов ног FIDIM. Они очень похожи на FIDIM 2, но я внес множество изменений. В некоторых местах они истончены, а в других утолщены. Верх лучше прилегает к ноге владельца, а низ не такой широкий. Пятка выступает больше, а это означает, что они больше подходят к обуви, как настоящая ступня. Я изменил конструкцию гибких шарниров так, чтобы они сужались к самим скобам, что сделало скобу менее громоздкой. Они должны быть такими же сильными. Винты теперь вкручиваются под углом, так что гайки сидят заподлицо с внешней стороной раскосов. Гибкие петли имеют предварительно вырезанные отверстия под правильными углами. На этот раз я использовал «резьбовые вставки с тройными гайками» вместо обычных шестигранных гаек. Они лучше распределяют нагрузку и фиксируются на месте. Просто используйте старый паяльник, чтобы установить их на место. Они работают чудесно. Технически они предназначены для дерева, но отлично работают и с пластиком. Я использовал для них винты 6-32, потому что живу в США. Магазинов с приличным запасом метрического оборудования здесь не существует, хотя я предпочитаю его, когда могу его найти. Однако оборудование M3 должно работать так же хорошо, если оно у вас есть. Я придумал простой тип стальной петли, для изготовления которой не требуется много инструментов. В какой-то момент я собираюсь перепроектировать их, чтобы приспособить их. Петли из ТПУ хороши, но они накладывают некоторые ограничения.
Моя философия заключается в том, что я хочу, чтобы их было относительно легко сделать, и я хочу, чтобы они были достаточно прочными, чтобы не сломаться, пока я на работе. Технически я не «инвалид», но оставаться на ногах целый день без небольшой помощи крайне сложно. Если брекеты меня подведут, меня ждут очень тяжелые времена. Вот почему они могут показаться немного громоздкими здесь или там. Я не могу допустить, чтобы они меня подвели.
Е��ли вы делаете это для себя или кого-то еще, пожалуйста, дайте мне знать. Было бы так здорово иметь возможность помочь кому-то, кому просто нужна рука. Миру не помешало бы немного больше доброты.
Инструкции по печати:
Для этого я снова использовал Overture Easy Nylon. Это моя любимая нить для создания ярких функциональных отпечатков. Однако сейчас у меня есть Elegoo Neptune 4 Max, поэтому я вывел температуру экструдера до 300C. Я хочу посмотреть, как это повлияет на ситуацию. Никаких проблем с печатью. Готовые детали рекомендую замочить на ночь в воде. Сухой нейлон хрупкий, но становится гибким, когда впитает немного воды. Помогите ему. Нижним опорам не нужны, а верхним — нужны. Я использовал плоты для них обоих. Гибкие петли не требуют опор и напечатаны из Overture TPU 95A. Имеет значение, как вы их наденете, поэтому я выбил ключик на них обоих. «O-U» и «I-U» O-U = внешняя петля, этот конец вверх. I-U = Внутренний шарнир, в конце концов.
