Чехол Kardia Mobile G6 (6-канальное устройство ЭКГ)...
Мой друг попросил меня сделать ему футляр для 6-канального ЭКГ-устройства его жены Kardia Mobile, и вот что у меня получилось. Существуют и другие корпуса Kardia Mobile, но я не нашел ни одного для G6, который был бы немного больше, чем версия с 1 выводом, поэтому я разработал этот в Fusion360. Он не идеален, но работает достаточно хорошо, и он остался им доволен.

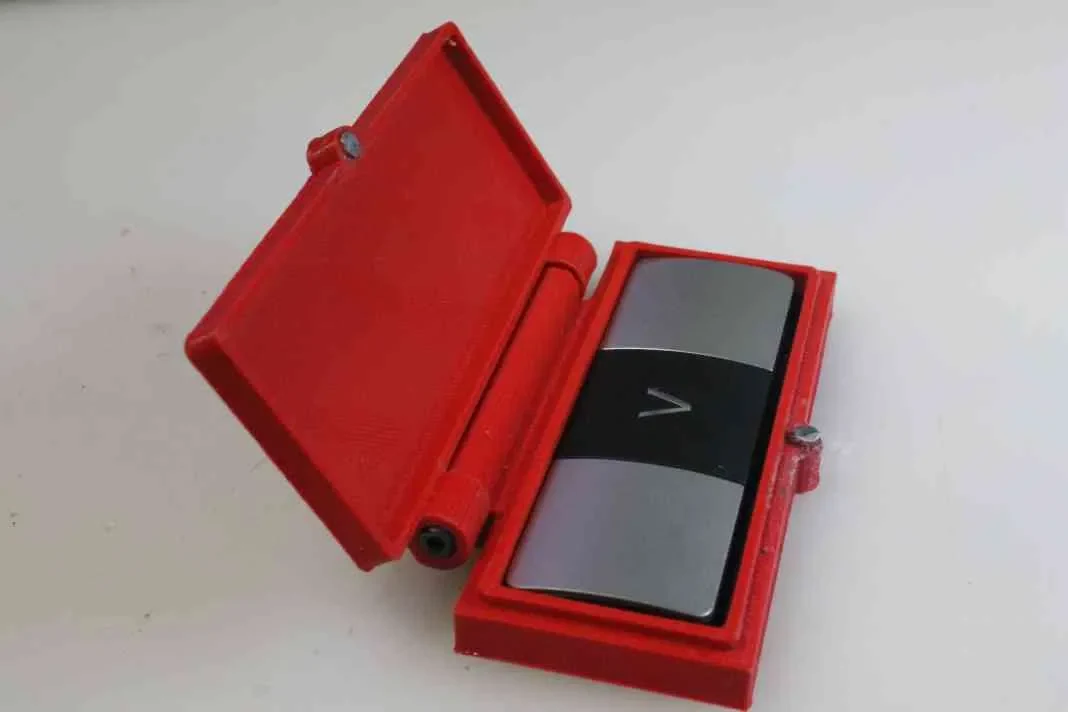

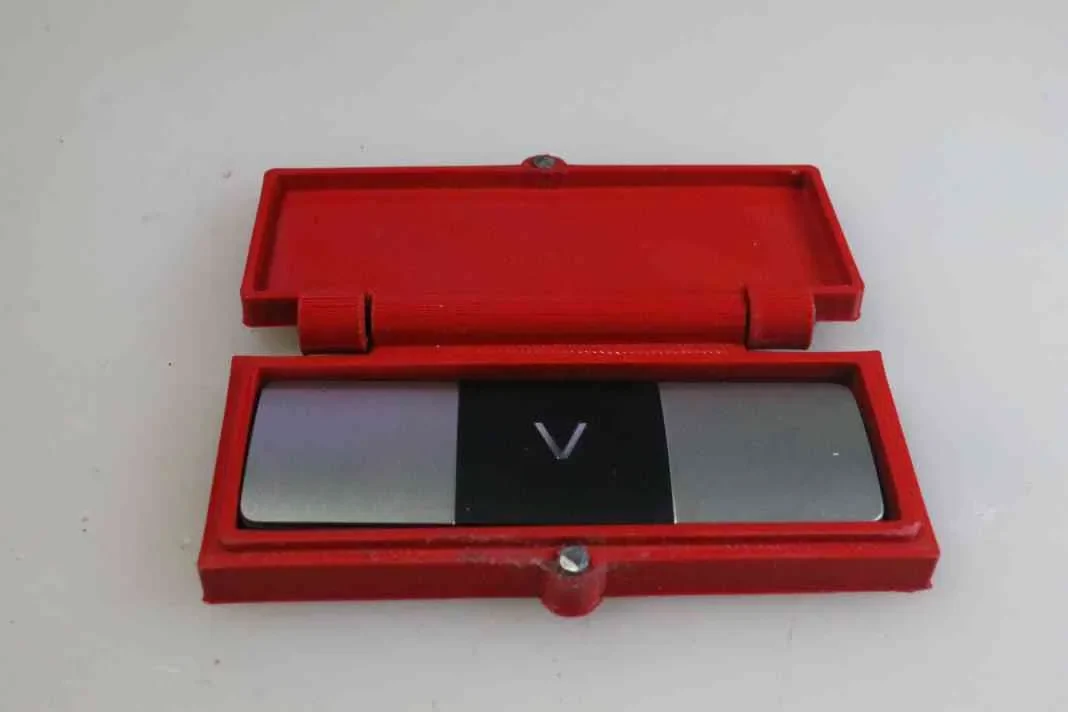

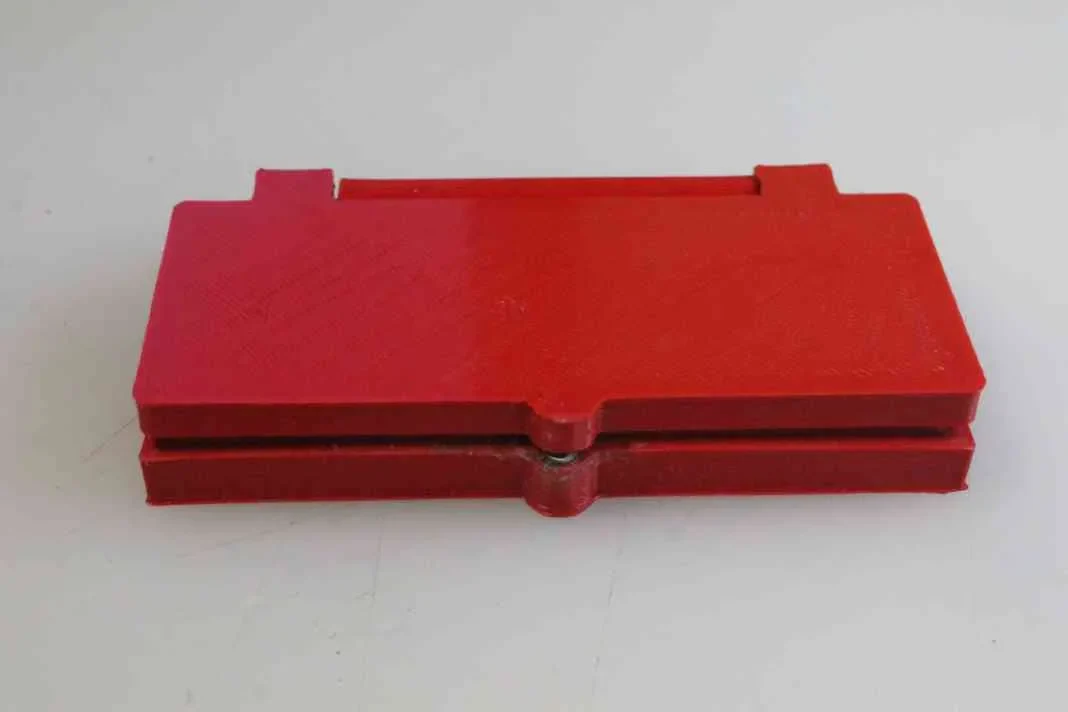

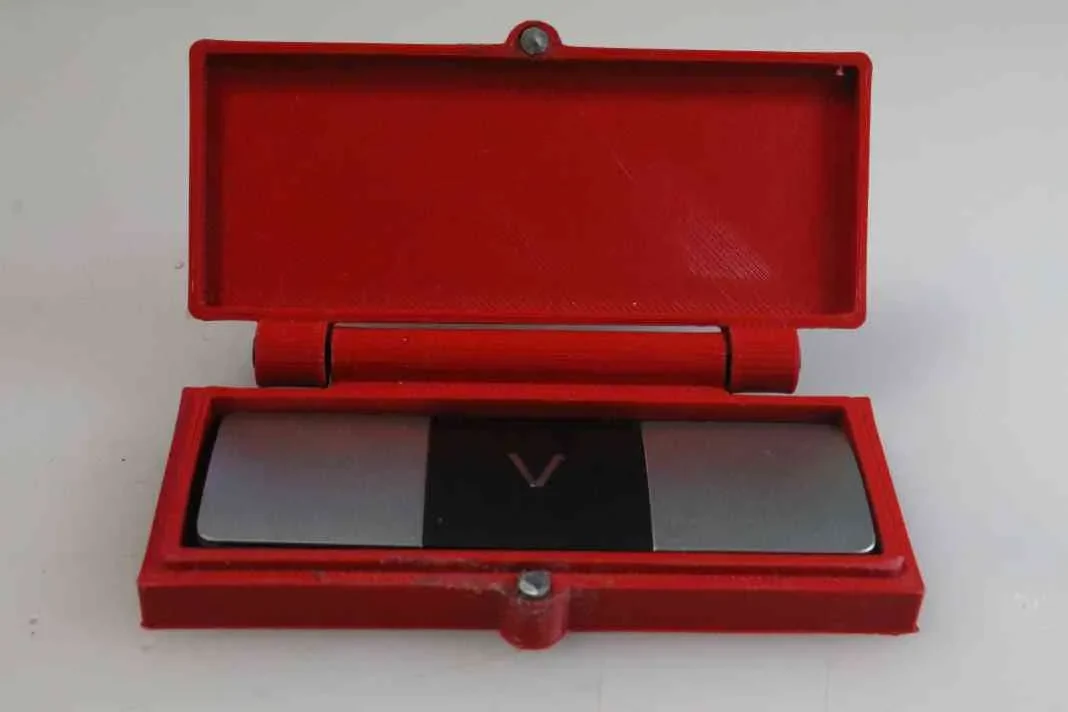

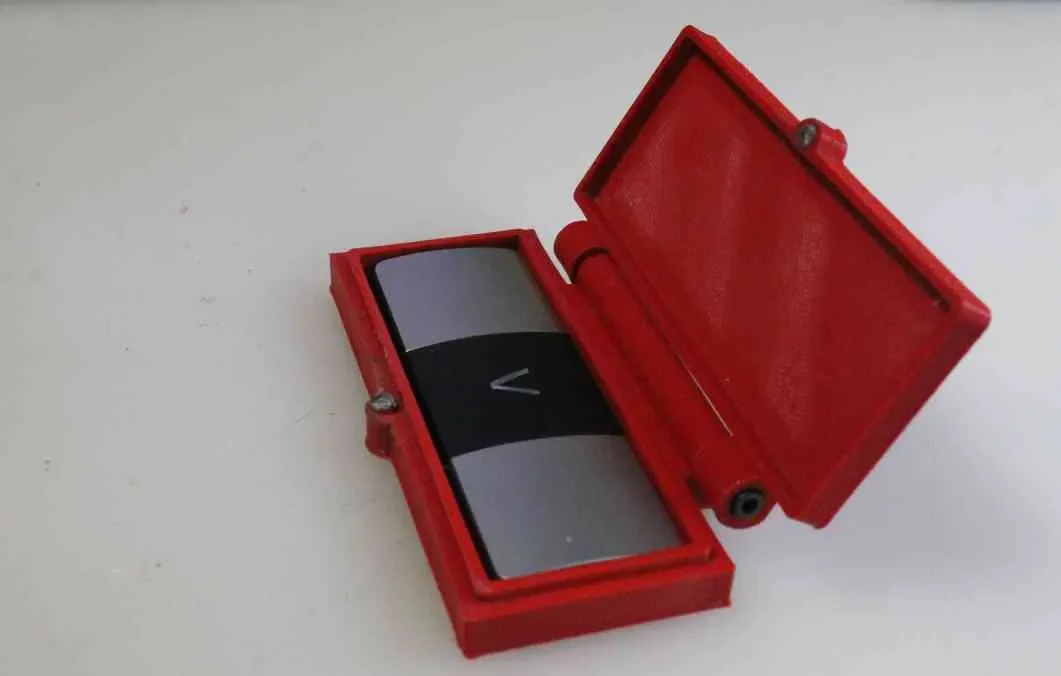

Имеет откидную крышку и магнитную защелку.
Вероятно, вам захочется отрезать пару кусков фетра, чтобы выровнять верхнюю и нижнюю часть футляра, чтобы получить немного набивки.
Я распечатал это на принтере Creality CR10 V2 с разрешением 0,2 мм на слой. В качестве материала использовался PLA2 марки FilaCube, и любой цвет, который вам нравится, подойдет (как и PLA-нити марки, которая хорошо печатает на любом принтере, который вы используете).
Вам не нужны плоты, поля или опоры.
Вам понадобится пара магнитов 4 x 4 мм или магнитов 5 x 4 мм (возможно, придется просверлить отверстия, чтобы они поместились — приклейте магниты в отверстия защелки, чтобы они сидели как можно ближе к верхней части отверстия.
Винты шарнира представляют собой винты с шестигранной головкой M3 x 16, которые затягиваются до плотного прилегания. Возможно, вам придется немного просверлить центральное отверстие в крышке, чтобы винты слегка свободно входили в крышку и обеспечивали хорошее закрытие отверстия.
Допуски жесткие, поэтому вам, возможно, придется отрегулировать размер слайсера, чтобы он подходил правильно (может потребоваться немного поэкспериментировать, но конечный результат того стоит).
-------------------------------
Он был разработан на основе версии Fusion 360 для экспериментаторов/любителей, поэтому вы не можете производить его для коммерческой продажи. Включены файлы Fusion 360 (.f3d), поэтому вы можете при желании настроить/изменить дизайн по своему усмотрению.
