Учебный инструмент для установки винтов в поясничном отде...

Этот репозиторий содержит файлы 3D-печати и документацию для создания экономичной, совместимой с рентгеноскопией модели позвоночника L4-L5 для обучения установке транспедикулярных винтов. Модель отличается инновационным использованием покрытия с повышенным содержанием бария и материала PETG, обеспечивающим как структурную целостность, так и радиографическую видимость за небольшую часть стоимости коммерческих альтернатив. Цитирование Если вы используете эти файлы, пожалуйста, цитируйте: Бёлюк, Мустафа Сердар, доктор медицинских наук; Акбулут, Билал Бахадыр, доктор медицинских наук; Юрцевен, Ташкин MD; Бичероглу, Хусейн, доктор медицинских наук. Новая трехмерная напечатанная модель позвоночника с повышенным содержанием бария для тренировки транспедикулярных винтов: экономически эффективное решение и образовательная проверка. Оперативная нейрохирургия ():10.1227/ons.0000000000001602, 7 мая 2025 г. | DOI: 10.1227/ons.0000000000001602

ВИДЕО СБОРКИ И ИСПОЛЬЗОВАНИЯ:

---

Требования к материалам

Нить PETG для моделей позвонков

Сульфат бария (BaSO₄) Водорастворимая белая краска для стен для усилителя изображения.

Вулканизирующийся силикон при комнатной температуре (твердость по Шору 5 или 10) для мягких тканей.

Плита МДФ или стол.

Шурупы для крепления системы к столу/плите МДФ или длинные гайки и болты М3 для их фиксации после полного сверления платформы. Любой вариант работает.

4 гайки и болта М3 для закрытия крышки.

---

Характеристики печати Основная модель (Ender-3 S1)

Стены: 3 Заполн��ние: 30 % адаптивное Высота слоя: 0,2 мм Верхние слои: 4

Альтернативные настройки (Bambu Lab P1S)

Стены: 2 Заполнение: 30 % адаптивное Высота слоя: 0,2 мм Верхние слои: 3 Толщина верхнего слоя 0,6

---

Инструкции по сборке

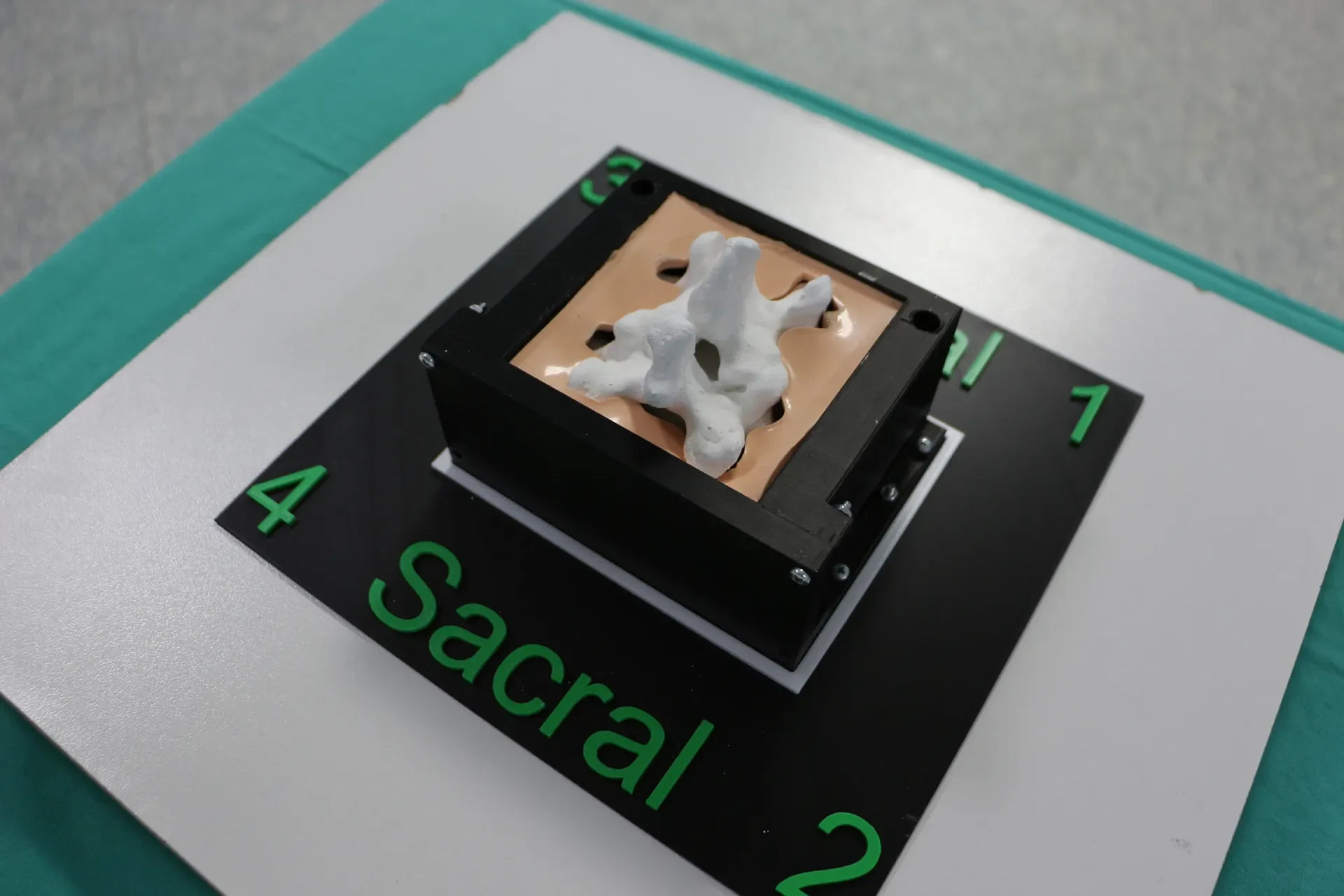

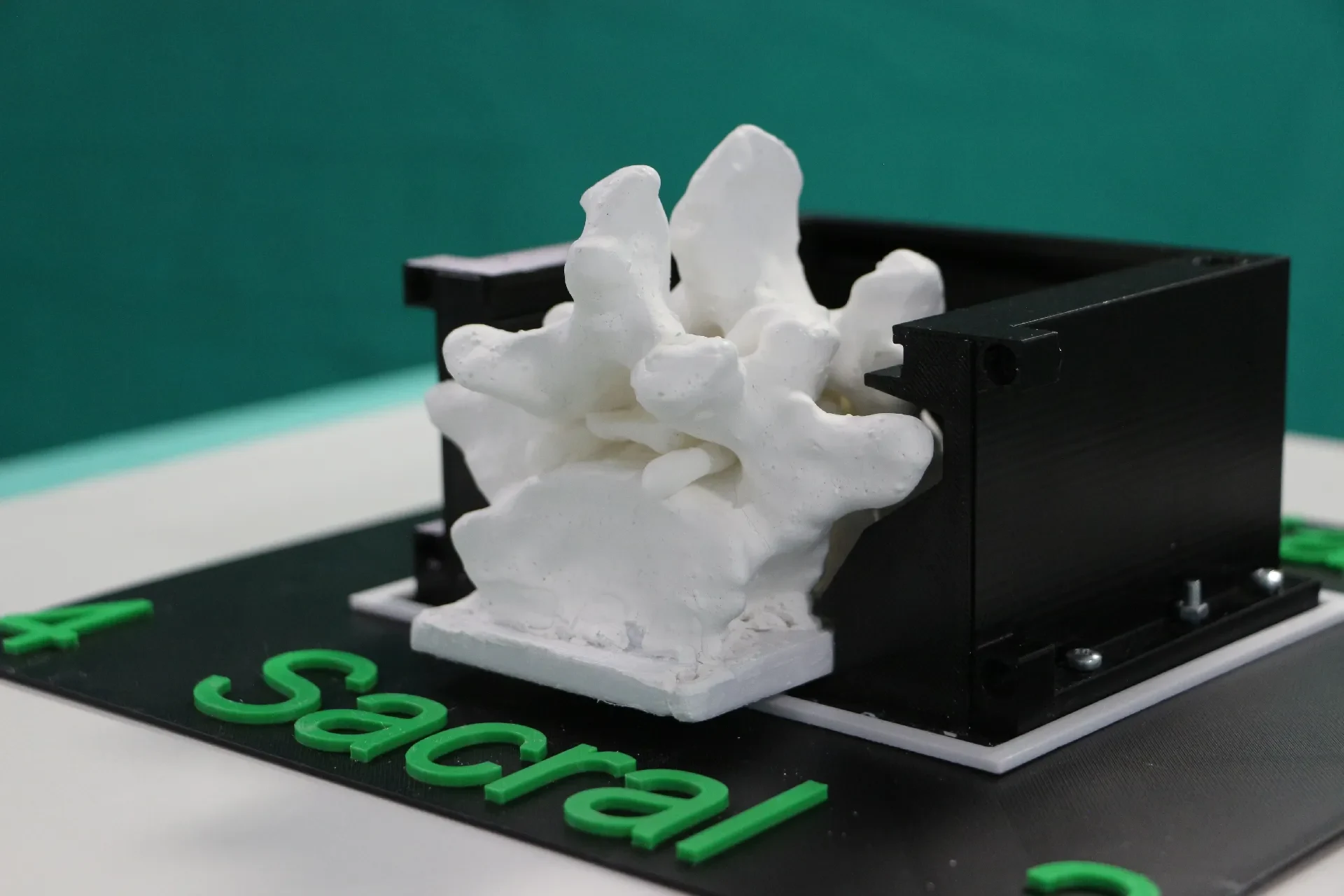

Распечатайте модель позвоночника L4-5, используя предоставленные настройки PETG.

Распечатайте файл силиконовой формы. Затем подготовьте силикон для формы, как указано на купленном вами силиконе. Не забывайте использовать только виниловые перчатки, так как латекс замедляет процесс вулканизации, оставляя после себя липкий беспорядок...

Как обращаться с силиконом: https://formlabs.com/asia/blog/how-to-make-silicone-molds/ TL;DR: вам понадобится хорошо проветриваемое помещение, виниловые перчатки, спрей для отделения силикона. Распылите спрей на форму. После смешивания силикона RTV Shore 5 в количествах, указанных производителем, вы просто заливаете его в форму. Немного встряхните форму или постучите ею по столу, чтобы выпустить пузырьки. Подождите 24 часа.

Подготовьте бариевое покрытие (10% BaSO₄ в водорастворимой белой краске). Это в основном безопасный материал, но краска ужасно пахнет в течение нескольких дней, поэтому лучше делать это в месте, которое вы не будете использовать в те��ение нескольких дней. Я сделал это в подвале нашего предприятия.

Нанесите три слоя раствора бария с интервалом в один день, чтобы он лучше прилипал. Будьте осторожны, чтобы не испачкать слишком много краски на нижней части раздвижного механизма модели, но, честно говоря, краска со временем капает на нее при затвердевании, поэтому после того, как все будет сделано, вам придется очистить основание с помощью скребков для краски. Я предлагаю использовать прочные перчатки.

ScrewBox и ScrewBoxLid. Распечатайте это. Безопаснее просверлить отверстия в нижней части плиты МДФ или обычной доски. Для этого вам нужно будет отметить места, где будут отверстия, с помощью ручки. Затем просверлите отверстия, вставьте болт и прикрепите гайку к другой стороне. Но это может быть немн��го сложно выровнять, поэтому, возможно, просто используйте несколько шурупов и просверлите их. Все будет в порядке.

Вставив модель, надеваете крышку, закрепляете гайкой и болтами М3. Наденьте силиконовый чехол на верхнюю часть модели, закрывая места ножек.

Я не включил в файлы форму шнура L4-5, силикон имеет тенденцию блокировать некоторые рентгеновские лучи, поэтому, поскольку при тренировке винтов L4-5 в этом нет особой необходимости, я опускаю это. Для дискэктомий я могу это предоставить.

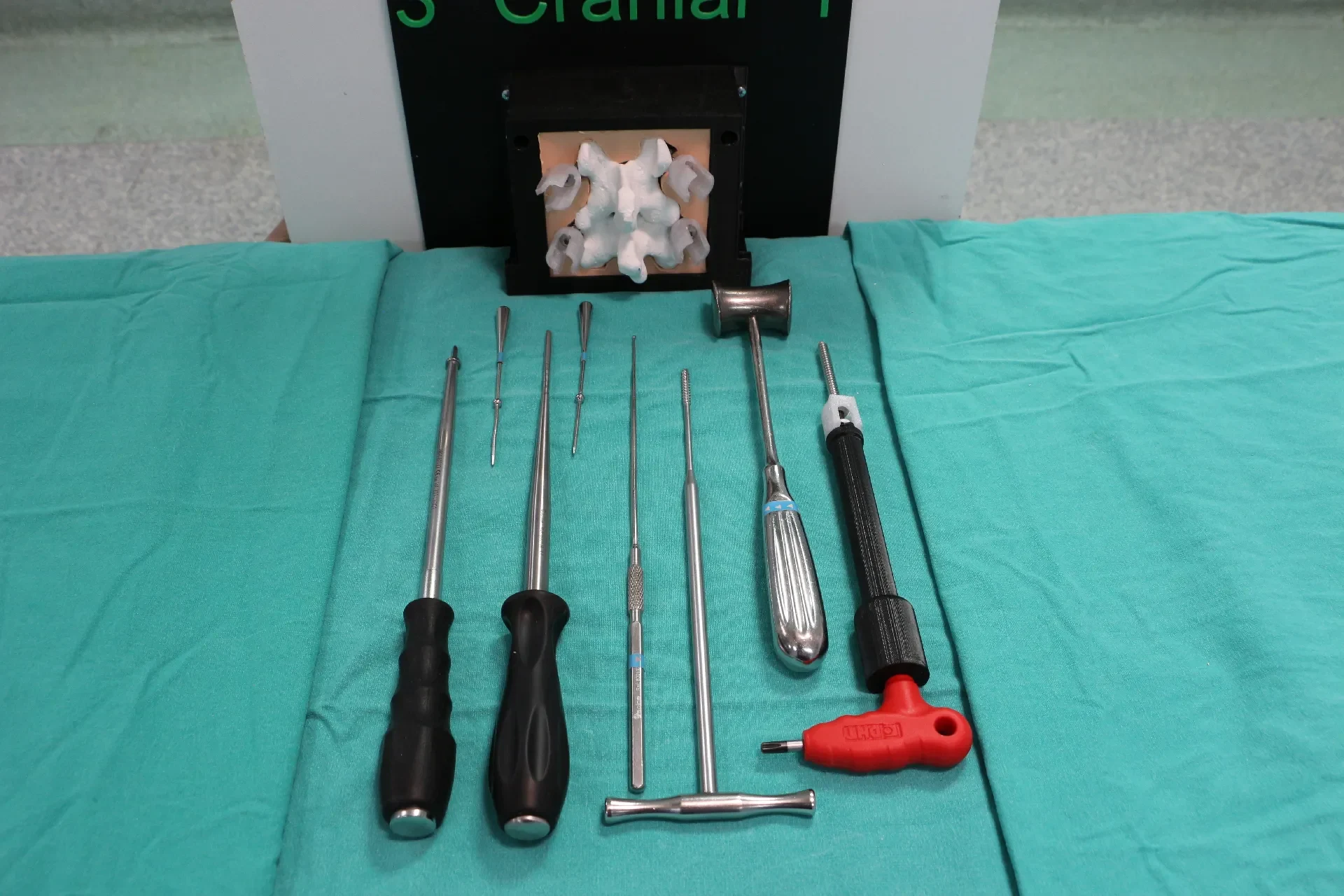

ДОПОЛНИТЕЛЬНО, ЕСЛИ У ВАС ЕСТЬ ОБЫЧНЫЕ ХИРУРГИЧЕСКИЕ ВИНТЫ:

Используя отвертку с головкой Torx T25, прикрепите специальную систему стержней отвертки к отвертке, затем зафиксируйте противоскользящей деталью, а затем приклейте эту противоскользящую деталь на место. Проблема в том, что у вас может не быть отвертки Torx подходящего размера, поэтому она может не подойти. Убедитесь, что и винты, и отвертка имеют размер T25.

Что касается винтов, используйте винты с головкой Torx диаметром 5,5x50, проденьте их через специальные головки винтов.
