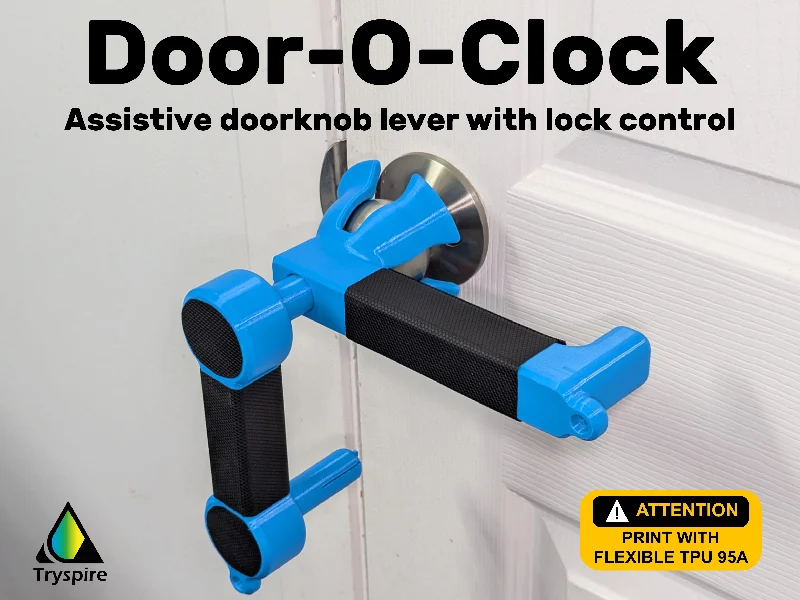

Door-O-Clock (Вспомогательный рычаг дверной ручки с управлением замком)

Вспомогательная система рычагов, предназначенная для облегчения захвата и управления круглыми дверными ручками. Цель состоит в том, чтобы дать вам рычаг и хват, необходимые для открытия, закрытия, запирания и разблокировки дверей, не возясь с круглой ручкой.

Почему такое имя?

Дизайн вдохновлен тем, как работают часы. большая рука хватает дверную ручку и поворачивает ее, открывая и закрывая дверь, точно так же, как вы обычно поворачиваете ручку, но с помощью рычага. маленькая рука вращается отдельно вокруг одной и той же дверной ручки, задействуя функции запирания и отпирания. Две стрелки, движущиеся вокруг круглой центральной точки, работают как стрелки часов, вращающиеся вокруг циферблата. Помимо визуальной метафоры, система вращающихся рук служит функциональной цели: она позволяет вам открывать, закрывать и фиксировать, не меняя положения хвата.

Обзор проекта

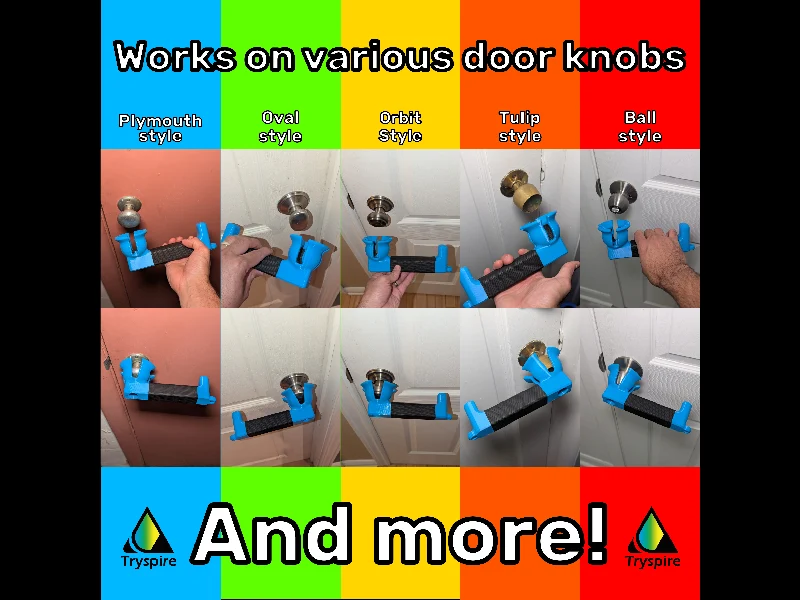

Круглые дверные ручки могут быть трудными для людей с ограниченной силой захвата, артритом, травмами рук или проблемами с ловкостью. Door-O-Clock адаптируется ко многим стандартным круглым ручкам, превращая их в нечто, с чем вы можете легко работать. он работает со многими стилями ручек, включая ручки Plymouth, Oval, Orbit, Tulip, шариковые ручки и другие. Он также портативен, что делает его идеальным для путешествий, когда вы останавливаетесь где-то с незнакомыми дверными ручками.

Рычажная система дает вам необходимое механическое преимущество. Большая рука обеспечивает поверхность захвата, а маленькая рука управляет механизмами запирания и разблокировки с обеих сторон двери.

Как работает Door-O-Clock

Система состоит из двух частей, которые вращаются вместе, как стрелки часов.

Большая рука проходит через дверную ручку и обеспечивает основную поверхность для захвата. Внизу имеется прорезь для захвата зубочисток, поэтому их можно положить в маленькую руку, не зажимая. это значительно упрощает управление установкой с двумя механизмами.

маленькая рука скользит в большую руку для выравнивания и устойчивости. он имеет четыре различных функции запирания и отпирания в зависимости от типа вашей двери:

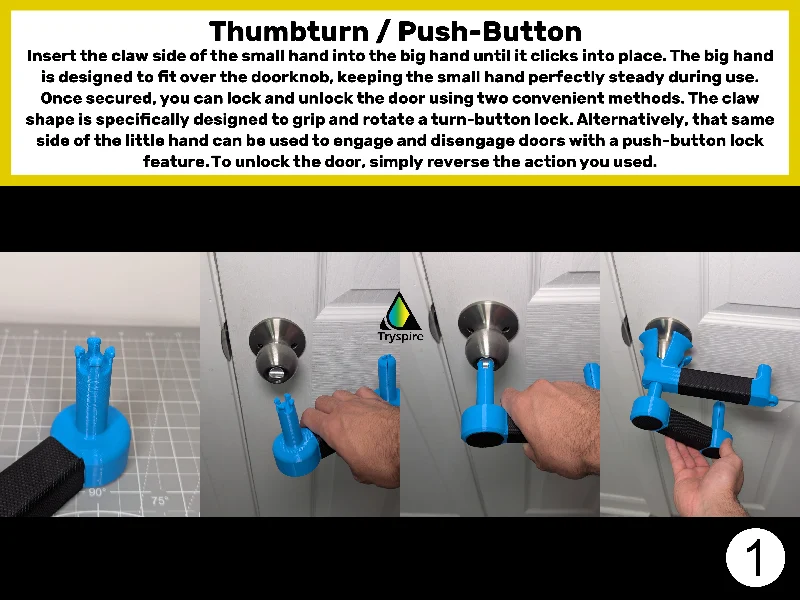

на одном конце есть штифт в форме когтя, который работает с замками, поворачиваемыми большим пальцем, и механизмами «нажми и зафиксируй».

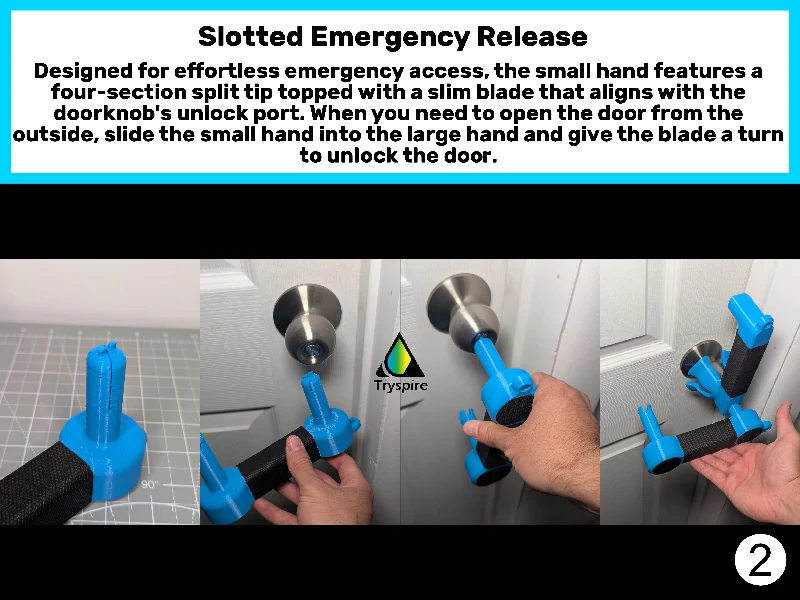

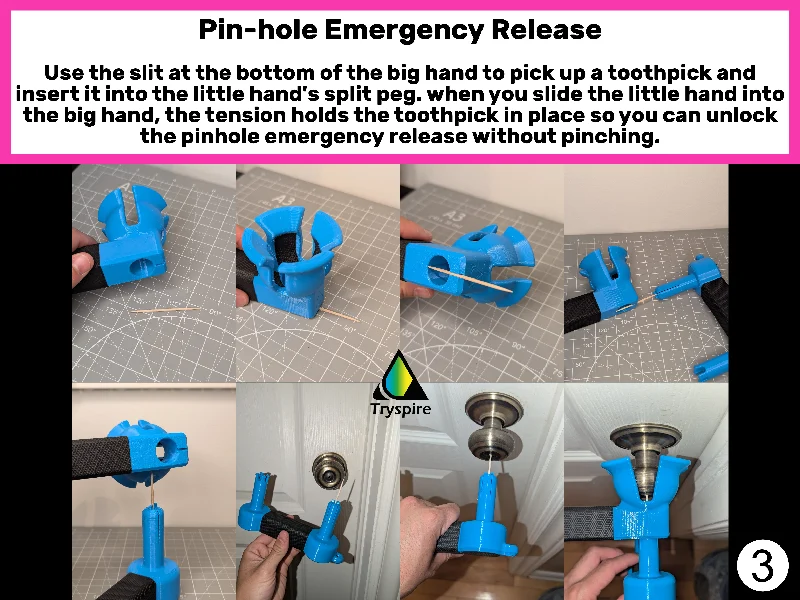

на другом конце есть разъемный колышек с четырьмя секциями. вы вставляете зубочистку через эт�� секции, чтобы добраться до замков с точечными отверстиями. тот же колышек также имеет тонкое лезвие на конце для высвобождения с прорезью.

когда вы вставляете маленькую руку в большую руку с зубочисткой, натяжение сохраняет ее устойчивость. вы можете взять зубочистку, используя прорезь под большой рукой, что делает весь процесс плавным и легким.

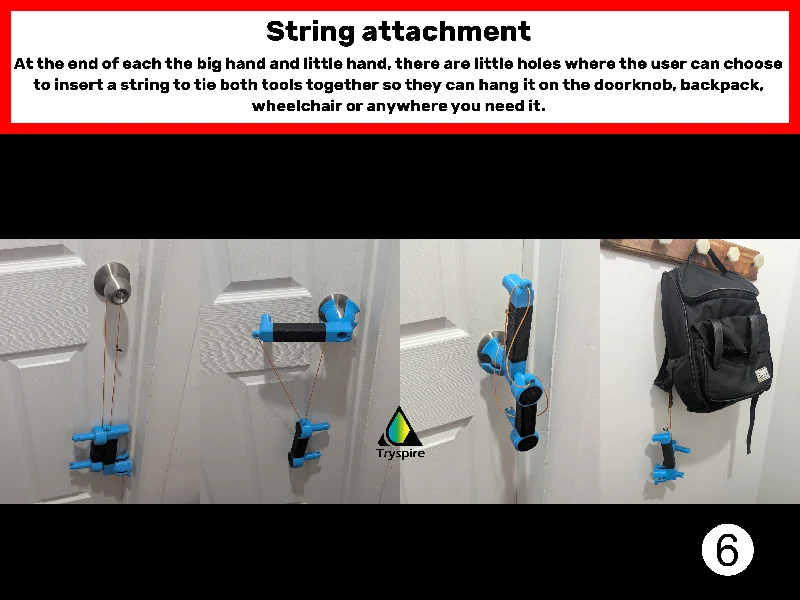

На большой и маленькой руке есть маленькие отверстия, через которые мо��но продеть веревку и повесить ее на дверную ручку или прикрепить к чему угодно, например, к инвалидной коляске, рюкзаку и т. д.

Сцепление и трение

Door-O-Clock использует клейкую резиновую ленту для захвата на определенных поверхностях, чтобы создать трение как для захвата руки, так и для дверной ручки. вот размеры ленты, которую я использовал (https://www.amazon.ca/dp/B0FN3BZNGK):

Большая рука (рукоя��ка): 12 см х 10 см.

Большая рука (коготь дверной ручки): 3 см х 1,7 см.

Маленькая рука (рукоятка): 12 см х 7,3 см.

Маленькая ручка (круги): диаметр 3,8 см.

(Смотрите фотографии, чтобы увидеть, где разместить ленту)

Лента для захвата необходима как для комфорта, так и для функциональности. без него рычаг не будет правильно удерживать дверную ручку.

Важные ограничения

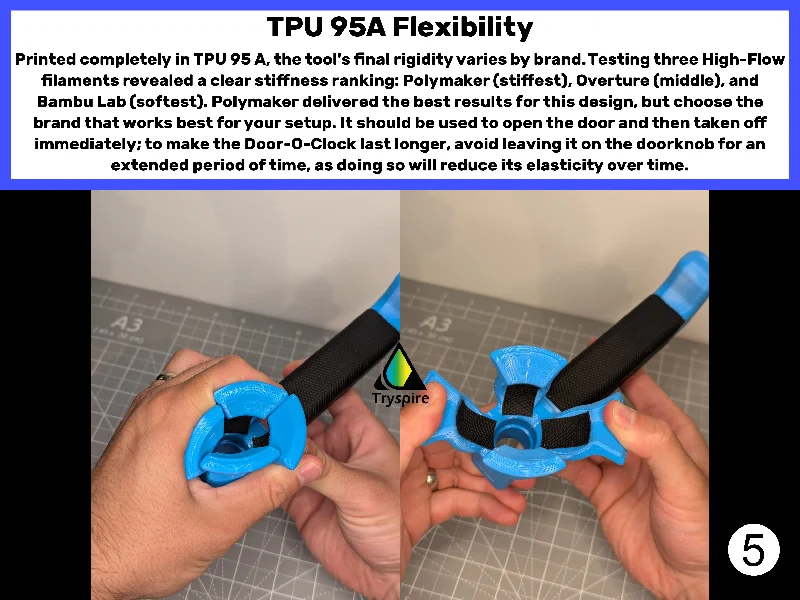

Door-O-Clock не следует оставлять на дверной ручке в течение длительного времени. Материал TPU95A со временем может потерять эластичность, поэтому его лучше всего использовать для доступа, когда он вам нужен, а затем удалять. Он идеально подходит для путешествий или временного использования.

Хотя он работает со многими стилями дверных ручек, он может работать не со всеми конструкциями ручек. Если ваша ручка имеет необычную форму или крепление, она может не подходить должным образом. протестируйте его, прежде чем предположить, что он будет работать на каждой двери, с которой вы столкнетесь. Файлы STEP включены, если вам нужно изменить размеры в соответствии с вашими конкретными потребностями.

О допусках 3D-печати

Door-O-Clock напечатан на 3D-принтере, поэтому точность размеров зависит от настроек и калибровки вашего принтера. плотная посадка будет
