Экран BTT PiTFT50 и крепление Raspberry Pi 4 - 2U, 10 дюймов

BTT PiTFT50 + Raspberry Pi 4 2U 10 дюймов для монтажа в стойку

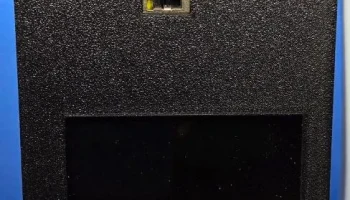

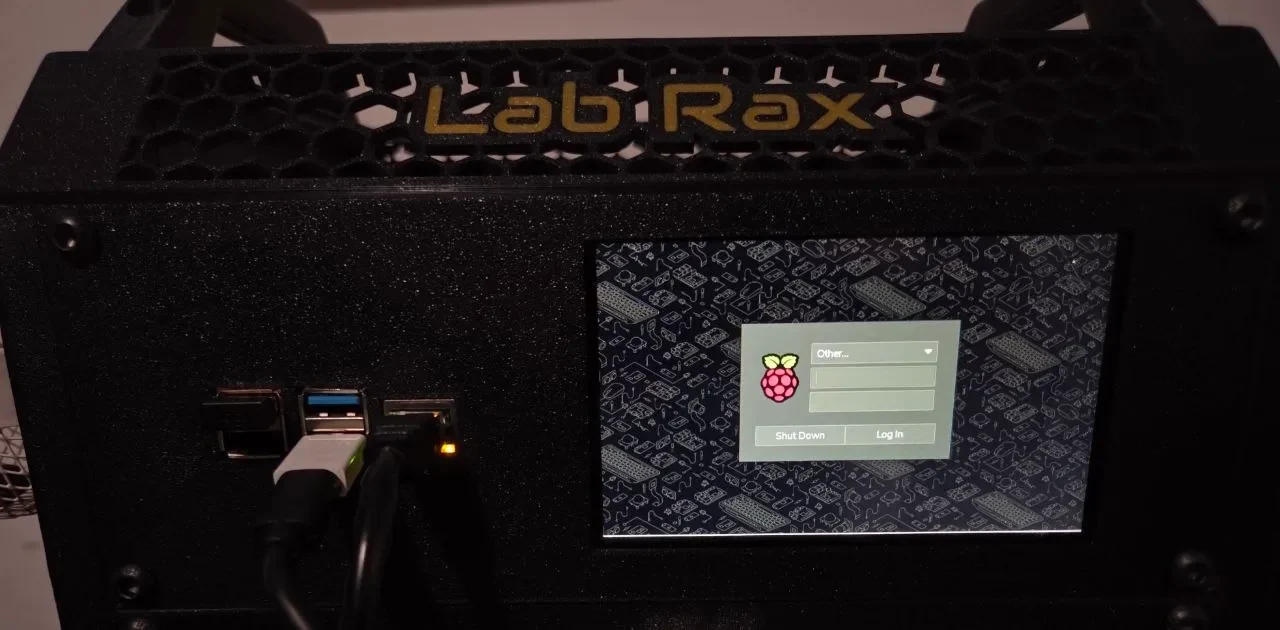

Я не смог найти модель, которая соответствовала бы моим потребностям — простой способ смонтировать 5-дюймовый дисплей BTT PiTFT50 и Raspberry Pi 4 вместе в корпусе 2U — поэтому я разработал свою собственную.

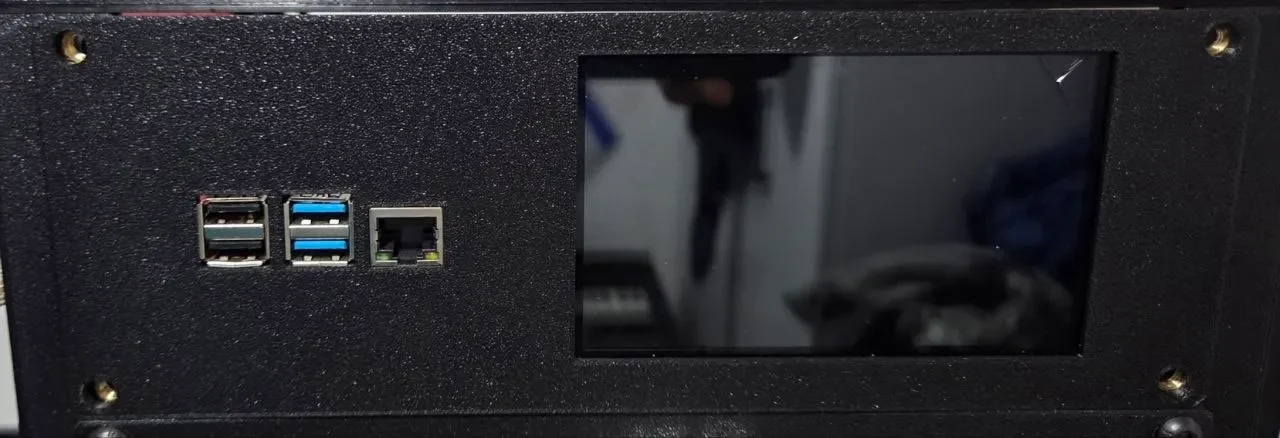

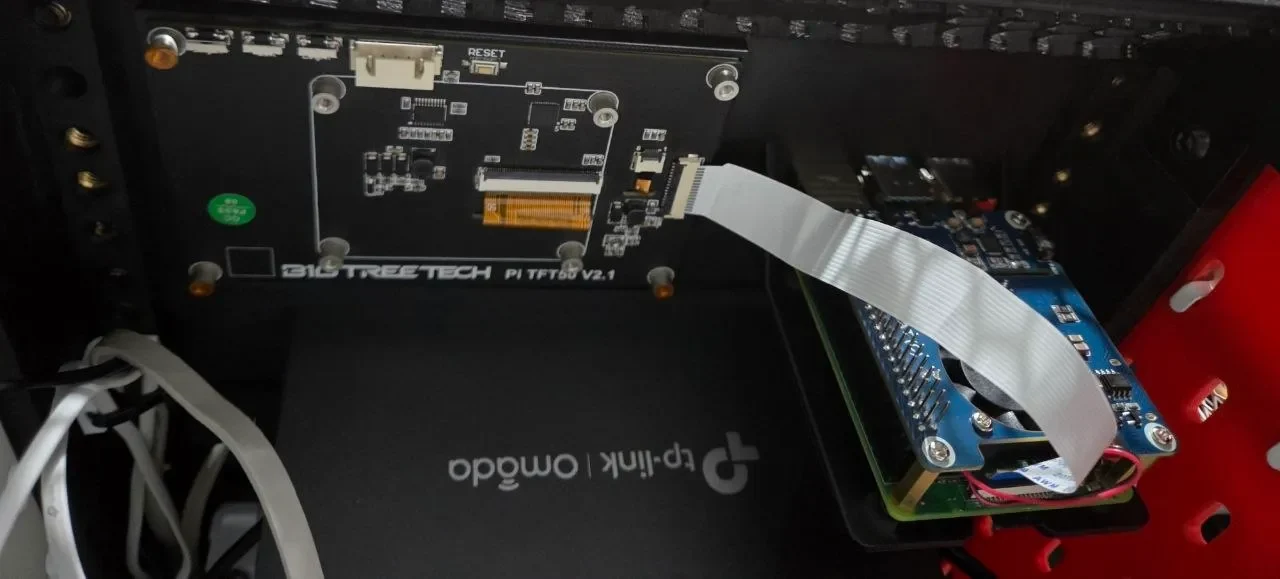

Я начал со стандартной пустой панели высотой 2U и создал специальное отверстие для дисплея. При проектировании я понял, что нет смысла монтировать Pi где-то еще в стойке и прокладывать к нему длинные кабели. Вместо этого я интегрировал Pi прямо рядом с экраном для более чистой и практичной установки.

Передняя панель предназначена для того, чтобы скрыть черную рамку дисплея, оставляя видимым только активный экран (некоторая граница все еще видна, но лишь немного) и придавая стойке более профессиональный законченный вид.

Особенности

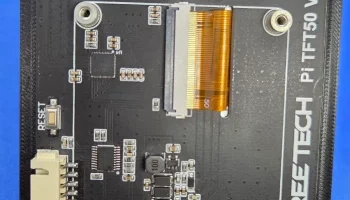

Предназначен для 5-дюймового дисплея BTT PiTFT50 и Raspberry Pi 4.
Помещается в стандартную 10-дюймовую стойку высотой 2U.
Дисплей устанавливается методом запрессовки (винты не требуются и не блокируют кнопки дисплея).

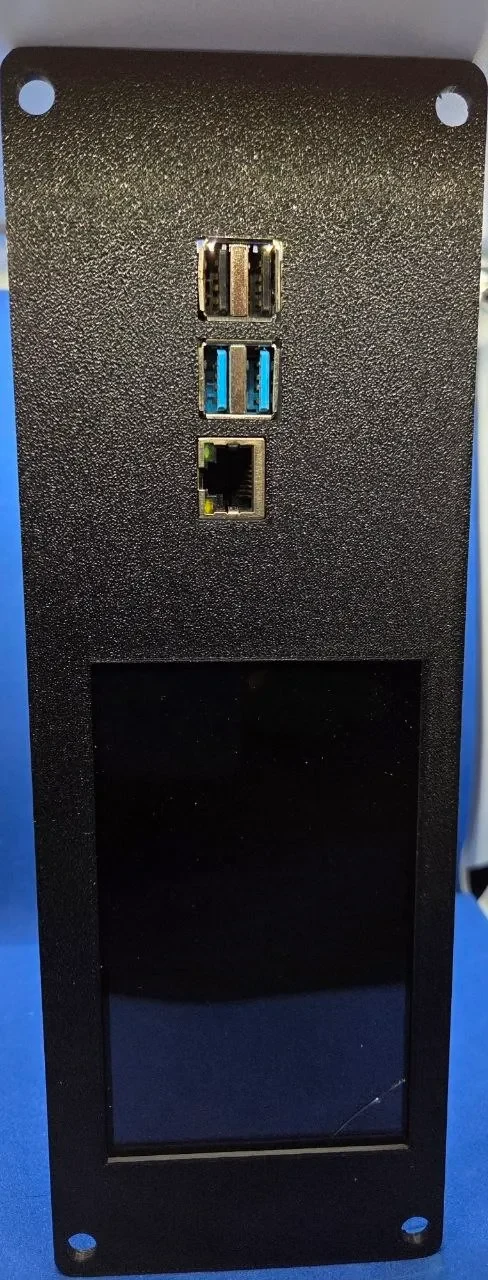

Raspberry Pi 4 имеет переднюю панель с доступными портами USB и Ethernet.
Для крепления Pi имеются дополнительные монтажные отверстия M3.

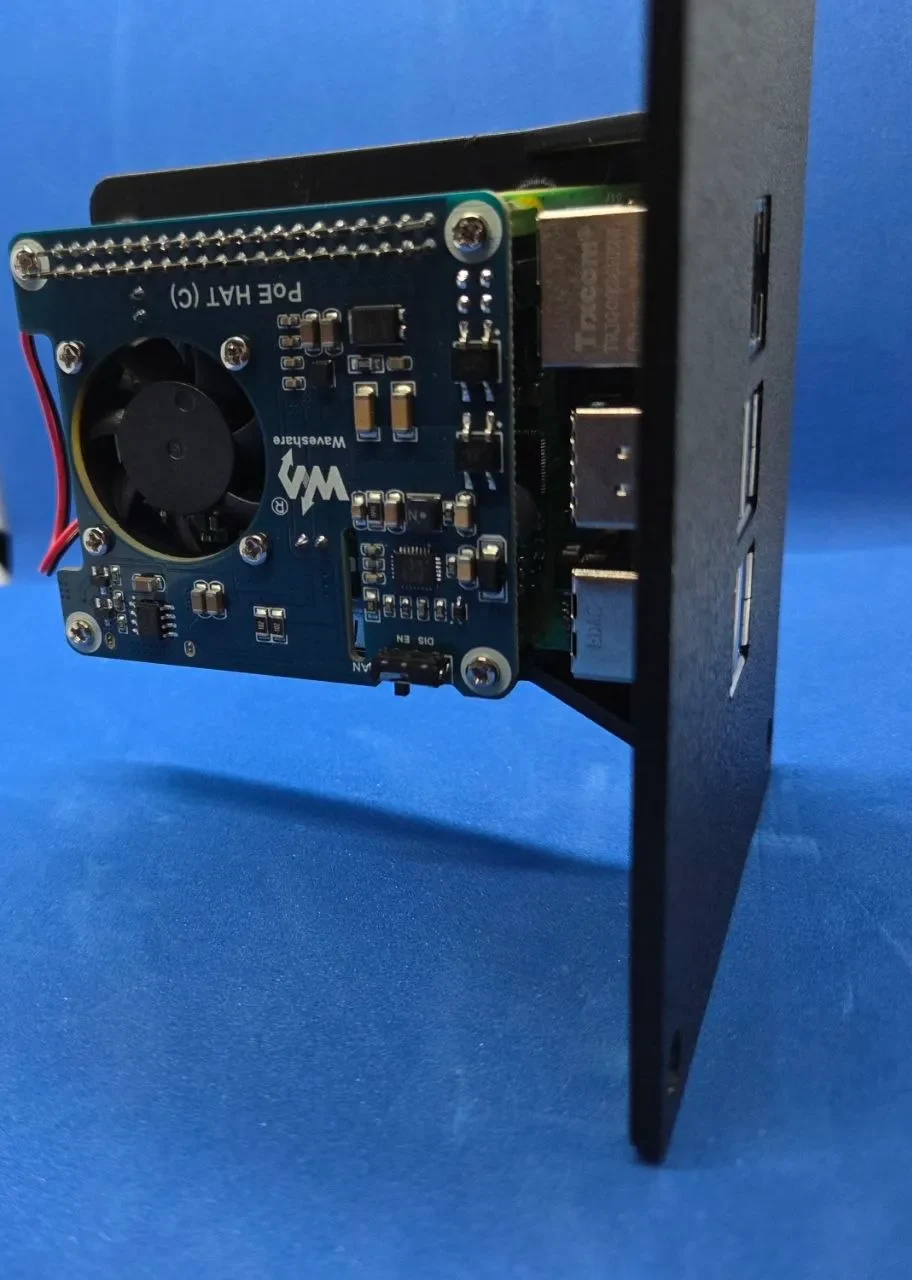

Заднее пространство намеренно оставлено открытым для поддержки установки PoE HAT.

Отверстия для крепления в стойке рассчитаны на стандартные винты стойки M6.

Важно — зазор для кабеля
Поскольку Raspberry Pi установлен близко к стойке, боковые порты имеют ограниченное пространство для кабельных разъемов.
Большие разъемы могут не подойти в этом положении должным образом.
Для чистой установки рекомендуется использовать угловые адаптеры или низкопрофильные кабели.
Тонкие кабели с разъемами меньшего размера могут работать без адаптеров в зависимости от их размера (Samsung USB-C работает).

Примечания по сборке

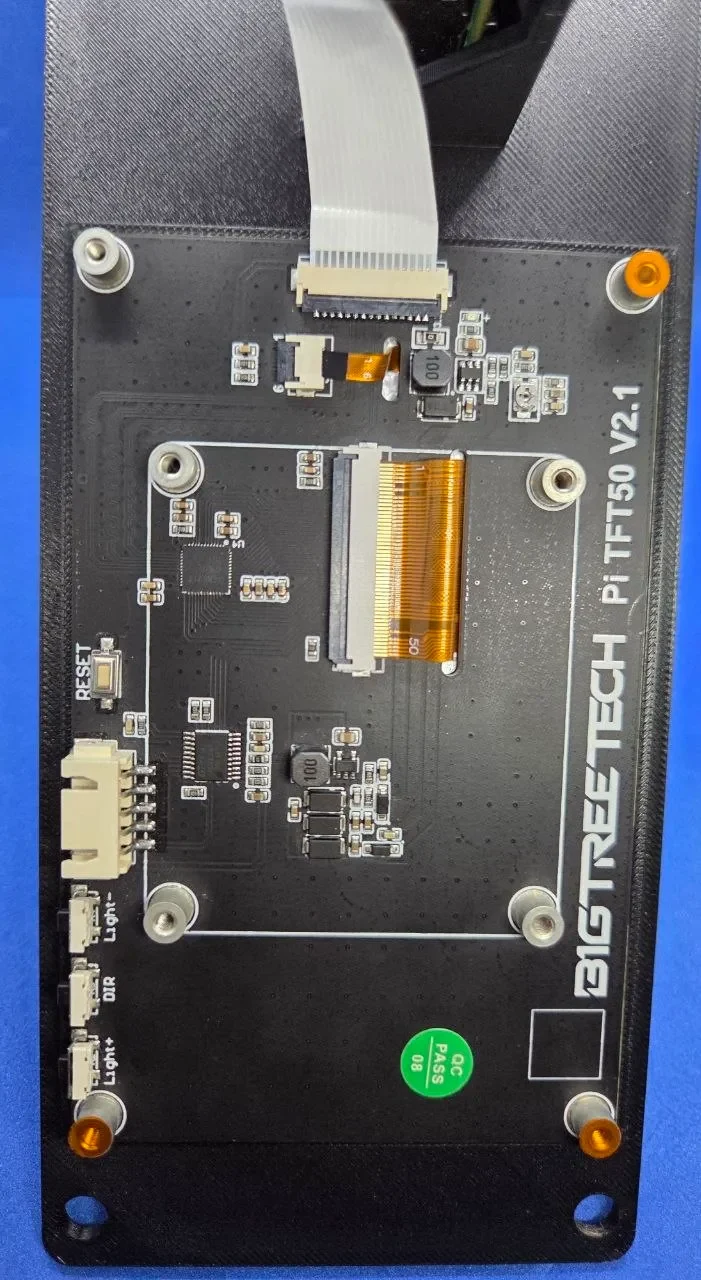

Экран и Raspberry Pi имеют легкую запрессовку. Пожалуйста, проверяйте внимательно и не устанавливайте дисплей на место с силой.
Во время разработки я разбил свой собственный дисплей (мне повезло, что это всего лишь небольшой кусок стекла, и этот раздел р��ботает нормально ), тестируя различные размеры отверстий и допуски — так что, надеюсь, мои неудачные попытки спасут ваши.

Печать
Напечатано PLA на формате A1 (некоторые бренды не подходят для моделей с допусками).
Никаких специальных инструкций, никакой поддержки.
Я не пробовал использовать PETG, но, поскольку модель имеет некоторый допуск, думаю, вам придется ее отрегулировать.

Планируемое улучшение
Вторая версия планируется с другой ориентацией Pi: Pi будет располагаться сбоку, позволяя портам USB выходить с левой стороны, сохраняя при этом боковые порты обращенными к задней части стойки (но в этой версии и USB, и RJ45 будут заблокированы, и для них вам понадобится угловой адаптер).

Цель состоит в том, чтобы улучшить прокладку кабелей и обеспечить большую гибкость при различных конфигурациях стоек. Вы можете переделать эту модель и помочь мне в этом :)

Если вы распечатаете его, не стесняйтесь поделиться своими впечатлениями и отзывами!

Спасибо за интерес к моей модели.

Примечание ИИ: ИИ немного участвовал — это мой первоначальный дизайн, но ИИ (Клод) помог решить некоторые проблемы.
