ПиБМ PS/2 Модель 25

Подробные инструкции по печати и сборке на Instructables

Обновление от 03.01.2023.
Увеличена канавка для выравнивания между деталями
Передние части дисплея выровнены так, чтобы смотреть вниз, к кровати. Это требует некоторой поддержки, но сохраняет однородность передней кромки и снижает необходимость в шпатлевке/шлифовке.
Обновление от 19 января 2023 г.
Добавлен Gerber-файл платы подключения аудиоразъема. Это упрощает аудиопроводку.
Обновление от 23 мая 2023 г.
Добавьте крепления Audio Knob, которые могут использовать 6-миллиметровый потенциометр, а также расширенную ручку звука.

Используемые нити

Inland PLA Plus — костяно-белый
FilaCube PLA2 — серовато-коричневый
Аккуратно намотанная PLA-нить SUNLU — черная

Электроника и оборудование

Товары, отмеченные звездочками *, имеют подходящие размеры.

ЖК-экран IPS с диагональю 10,4 дюйма, разрешением 1024x768, яркостью 500 нит *
Попросите у продавца кабель клавиатуры длиной 50 см, стандартный 30 см не доходит до задней панели.
Импульсный источник питания постоянного тока MEISHILE 12 В, 10 А, 120 Вт *
Малиновый Пи 4б *
… и карта памяти
Icstation TPA3116D2 *
Адаптер удлинительного кабеля Micro SD на SD-карту *
после трех попыток с разными моделями это так и не сработало должным образом — слишком много шума электроники?
В качестве альтернативы можно использовать угловой удлинительный кабель USB C с альтернативным креплением для дискеты.
ПЕРЕКЛЮЧАТЕЛЬ КУЛИЧНЫЙ ДПСТ 10А 125В *
РАЗЪЕМ CONN СТЕРЕО 3,5 ММ R/A *
Динамики (2) *
Крепления для динамиков диаметром 64,3 мм — драйвер Dayton Audio DMA58-4 2 дюйма
Крепления для динамиков диаметром 73,5 мм — драйвер Dayton Audio PC68-4 2 ½ дюйма
Входное гнездо для шнура питания *
Светодиод 3 мм — зеленый
Резисторы 150 Ом+ для светодиодов.
Подсоединить провод
Силовой кабель — 14 AWG
Лопаточные клеммы, вилочные клеммы, разъемы Dupont
Термоусадочная трубка
60-мм вентилятор
Пружина, диаметр 8 мм, длина 18 мм.
Кабель USB C Type-C со штекером
Пигтейл постоянного тока 5,5 мм
Косичка дл�� наушников 3,5 мм
Микро-HDMI к HDMI
Прототип печатной платы
Разъемы JST-XHP
Резьбовые вставки и болты
Резьбовые вставки — M2
Болты, Шайбы — М2
Резьбовые вставки — M3 6 мм
Болты, Шайбы — М3
Стояк М2

Отделочные материалы

Супер клей
Остекление и точечная шпаклевка
Наждачная бумага — 100, 400, 1000
Праймер
Аэрозольная краска для корпуса
Аэрозольная краска для лицевой панели
Краска для электронных досок
Акриловая краска для деталей
Лак-спрей

Инструменты

3D-принтер
Я использовал несколько модернизированный Ender 3 — он оснащен OctoPrint/Raspberry Pi с камерой, поверхностью платформы PEI, двухшнековым экструдером и корпусом для 3D-принтера, который я разработал. Тем не менее, хорошо настроенный стандартный Ender 3 сможет отлично напечатать все детали. (Если только пластиковый экструдер не сломается!)
Зажимы для склейки, их куча разных размеров.
Прецизионные отвертки и шестигранные отвертки
Прецизионные пинцеты
Инструмент для зачистки проводов
Кабельные обжимные устройства
Терминал щипцы
Паяльник и припой
Подставка/зажим для пайки
Тепловая пушка

Кроме того, этот угловой канал вентилятора можно использовать для направления воздушного потока на плату.

Примечания к печати. ​​Убедитесь, что стол хорошо приклеен и выровнен, особенно большие детали.

Отделка детали
Значки лицевой панели Клей, Шпатлевка, Отшлифуйте края
Лицевая панель логотипа PiBM Аккуратно обрежьте лишний пластик, отшлифуйте окружающую поверхность, покрасьте темно-серым цветом и нанесите буквы белыми/��еребряными чернилами.
Лицевая панель в нижнем правом углу необходима для крепления светодиода и значков.

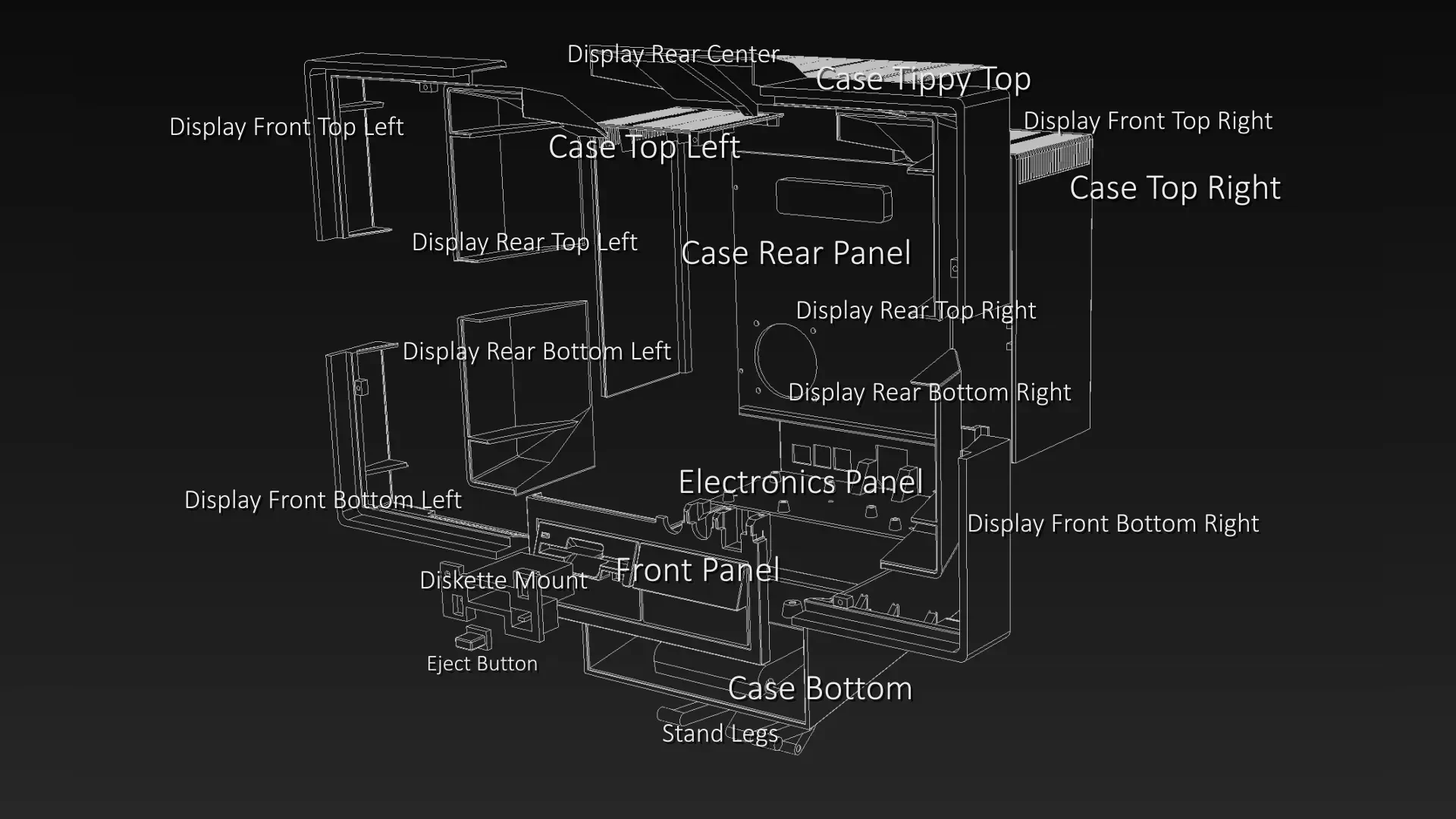

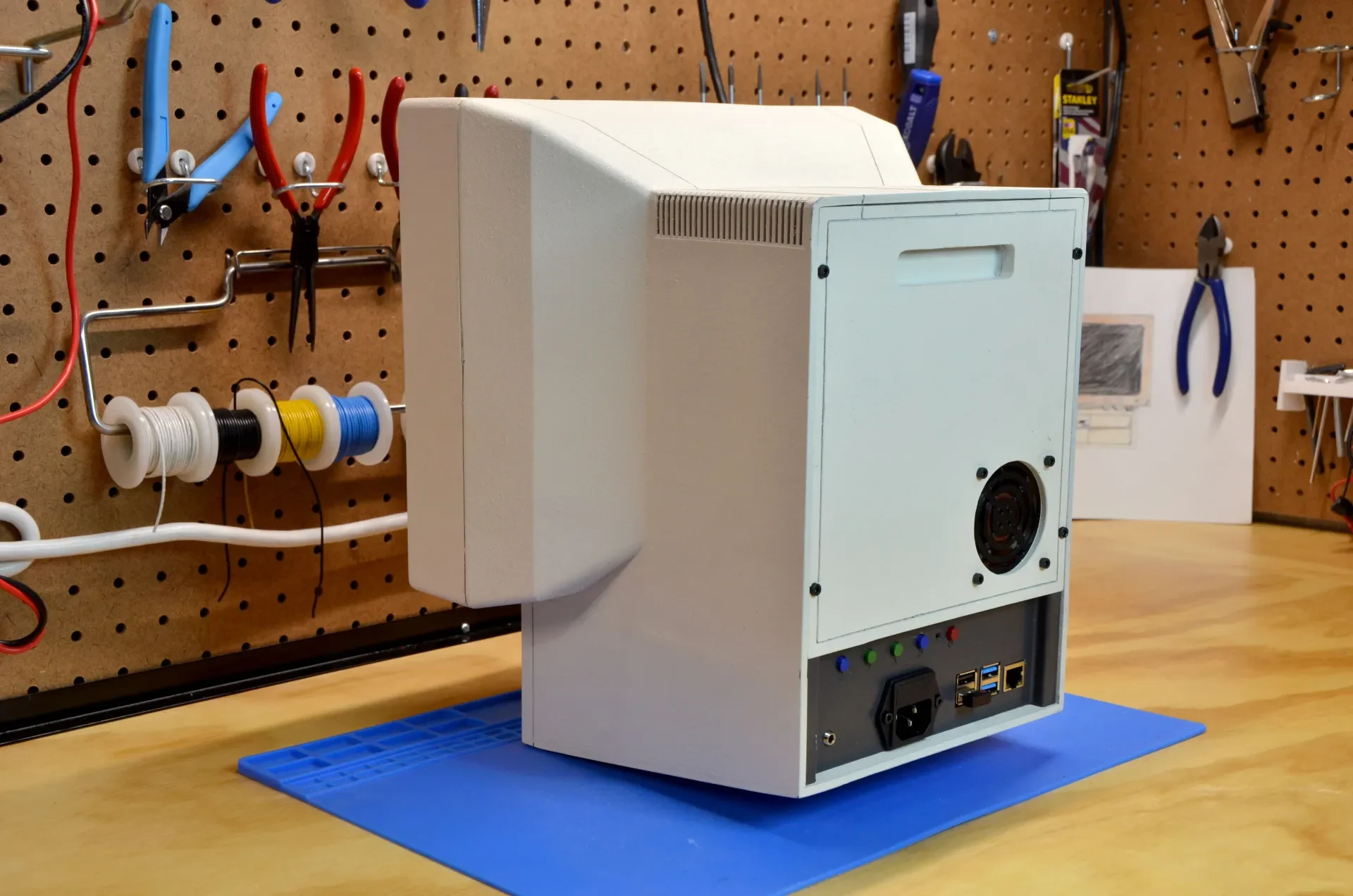

Части корпуса Необходима опора для выступов и канавок по краям.

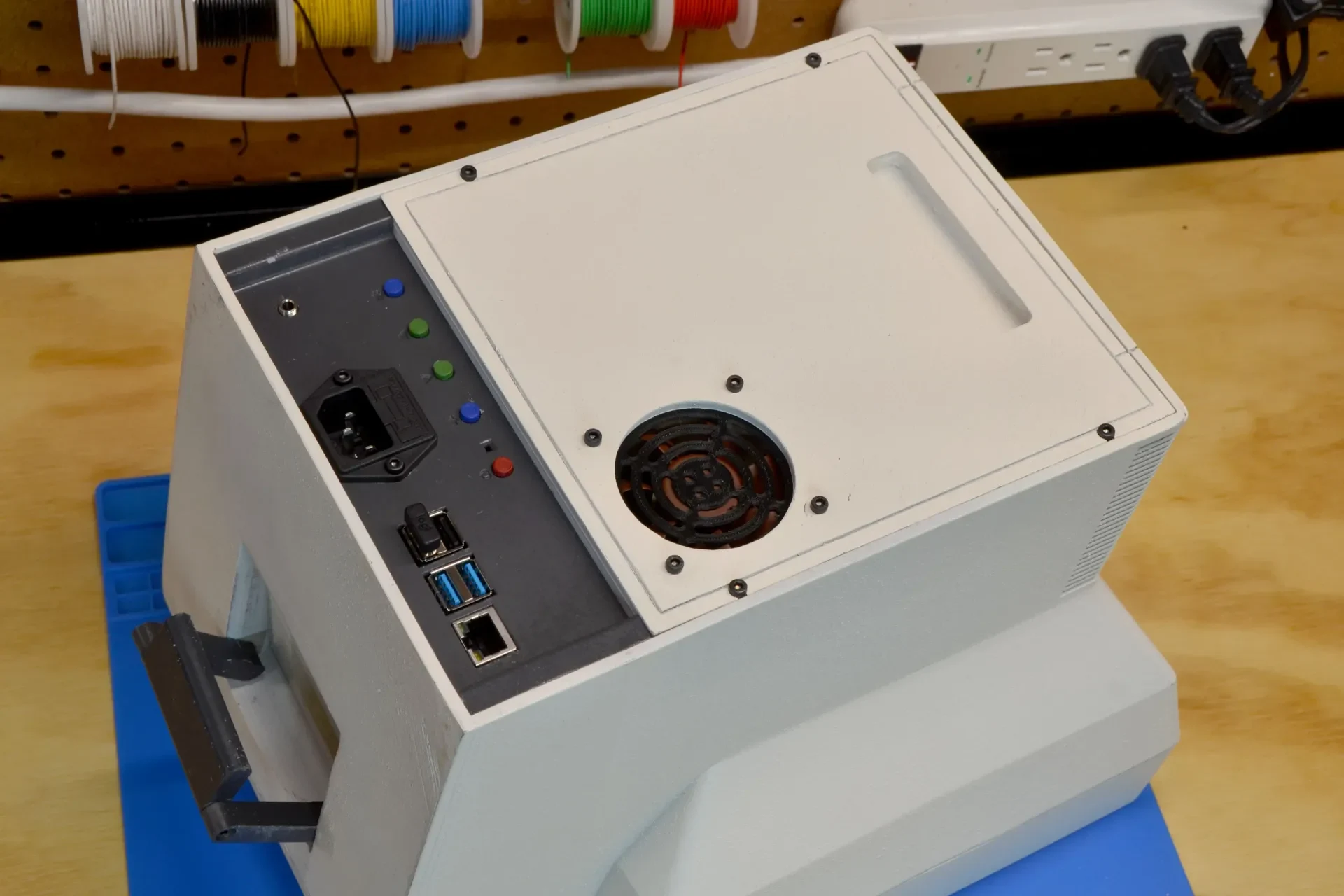

Ручка задней панели корпуса Прикрепите ее к панели с помощью клея.
Ножка подставки Распечатайте две такие штуки, распечатайте/раскрасьте темно-серым цветом.

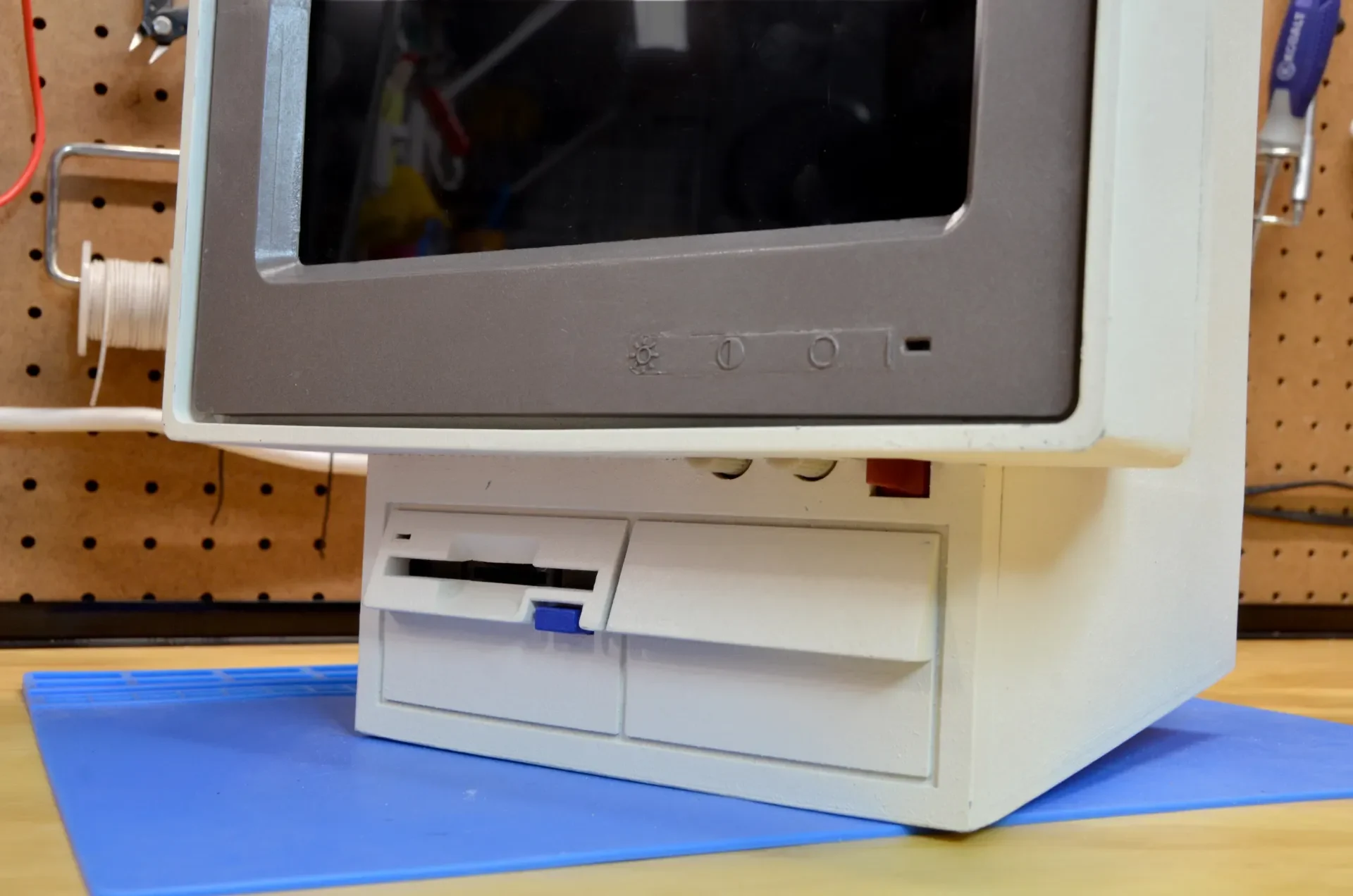

Требуется опора передней панели для выступа отсека для дискет. Заблокируйте резьбовые отверстия для крепления.
Крепление дискеты Требуется опора для отверстий под болты, установленная под углом 54 градуса, никаких дополнительных печатаний не требуется. Печать черным цветом.
Поддержка электронных плат необходима только для больших слотов, если вы не уверены в мостовом соединении. Заблокируйте резьбовые отверстия для крепления �� значки управления видео. Распечатать/покрасить темно-серым.
Extra Knob Mount Print черного цвета
Крышка вентилятора диаметром 60 мм с принтом черного цвета
Клей для сборки лицевой панели, Шпатлевка, Гладкая поверхность отшлифовать, Грунтовка, Краска Серо-коричневая.

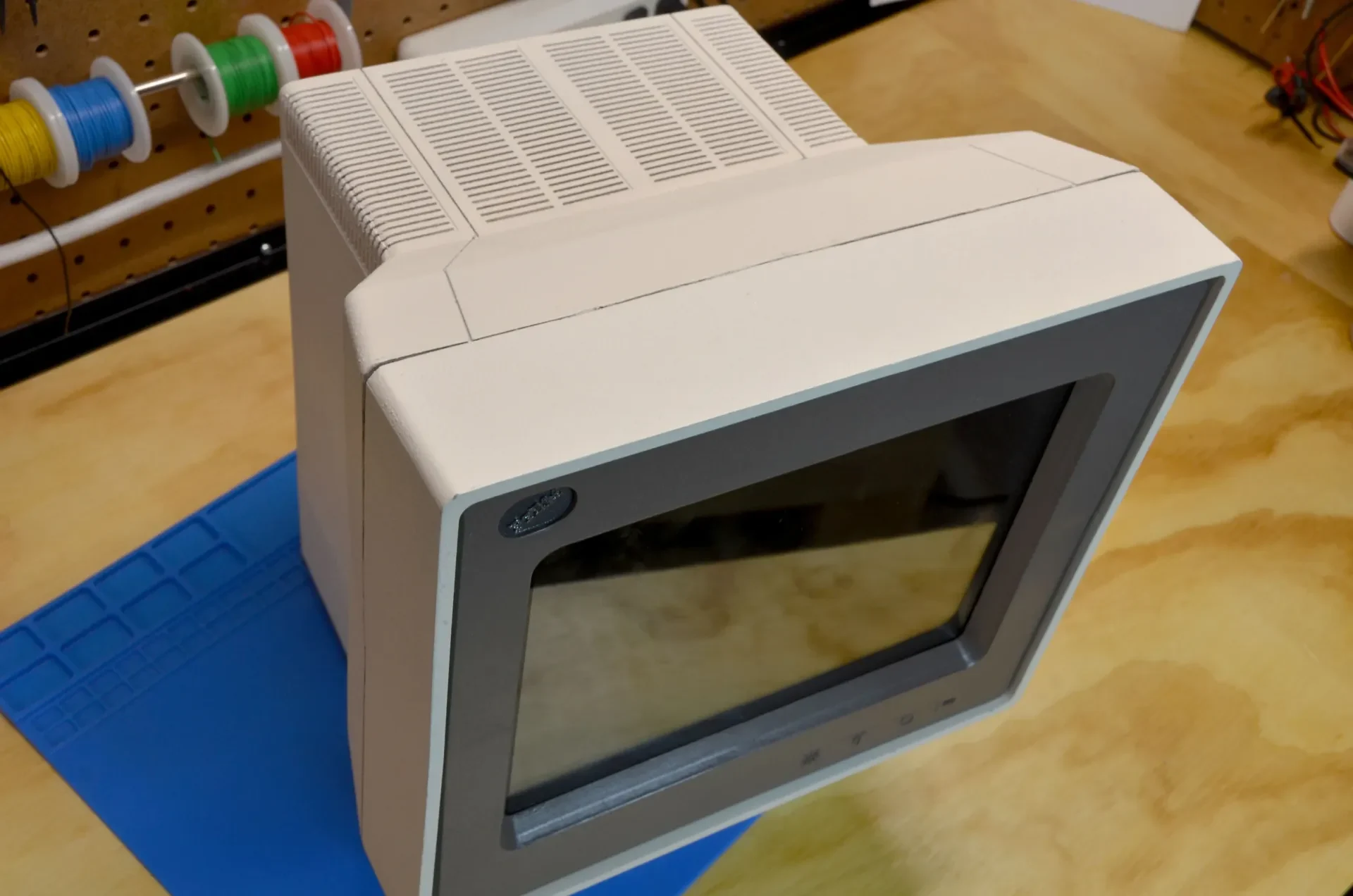

Клей в сборе корпуса/дисплея, шпаклевка, гладкая поверхность отшлифовать, грунтовка, краска античный белый

Вставки и болты

Количество штук Вставки Болты
Лицевая панель и дисплей 4 M3×6мм M3×8мм
Крепление ЖК-панели и лицевой панели 4 M2×6 мм M2×6 мм
Крепление платы управления ЖК-дисплеем 3 M2×6 мм M2×6 мм
Крепление на панель электроники 1 M3×6 мм M3×6 мм
Отсек для дискет 2
