Сенсорный корпус 7 дюймов

Корпус для сенсорного экрана

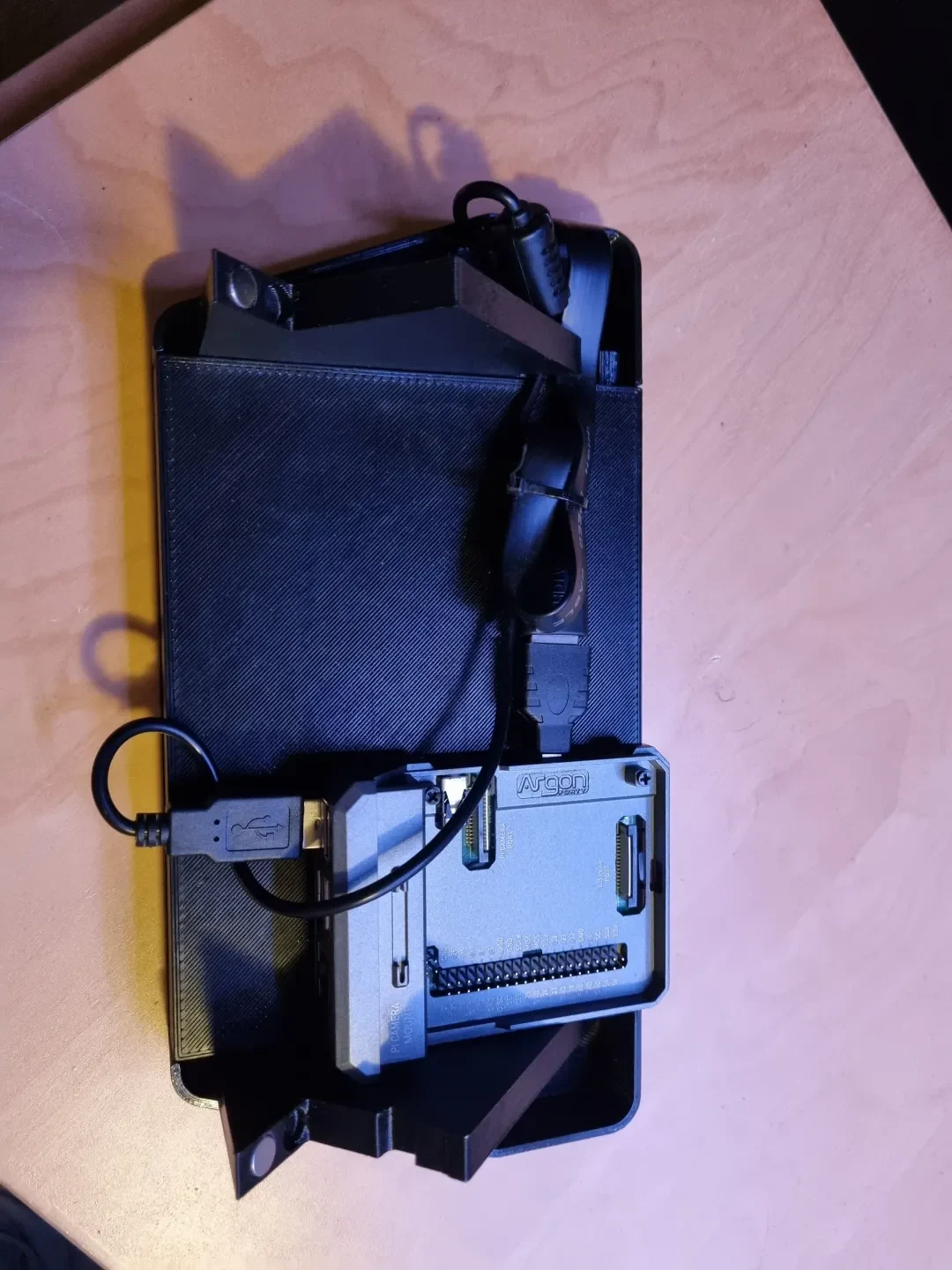

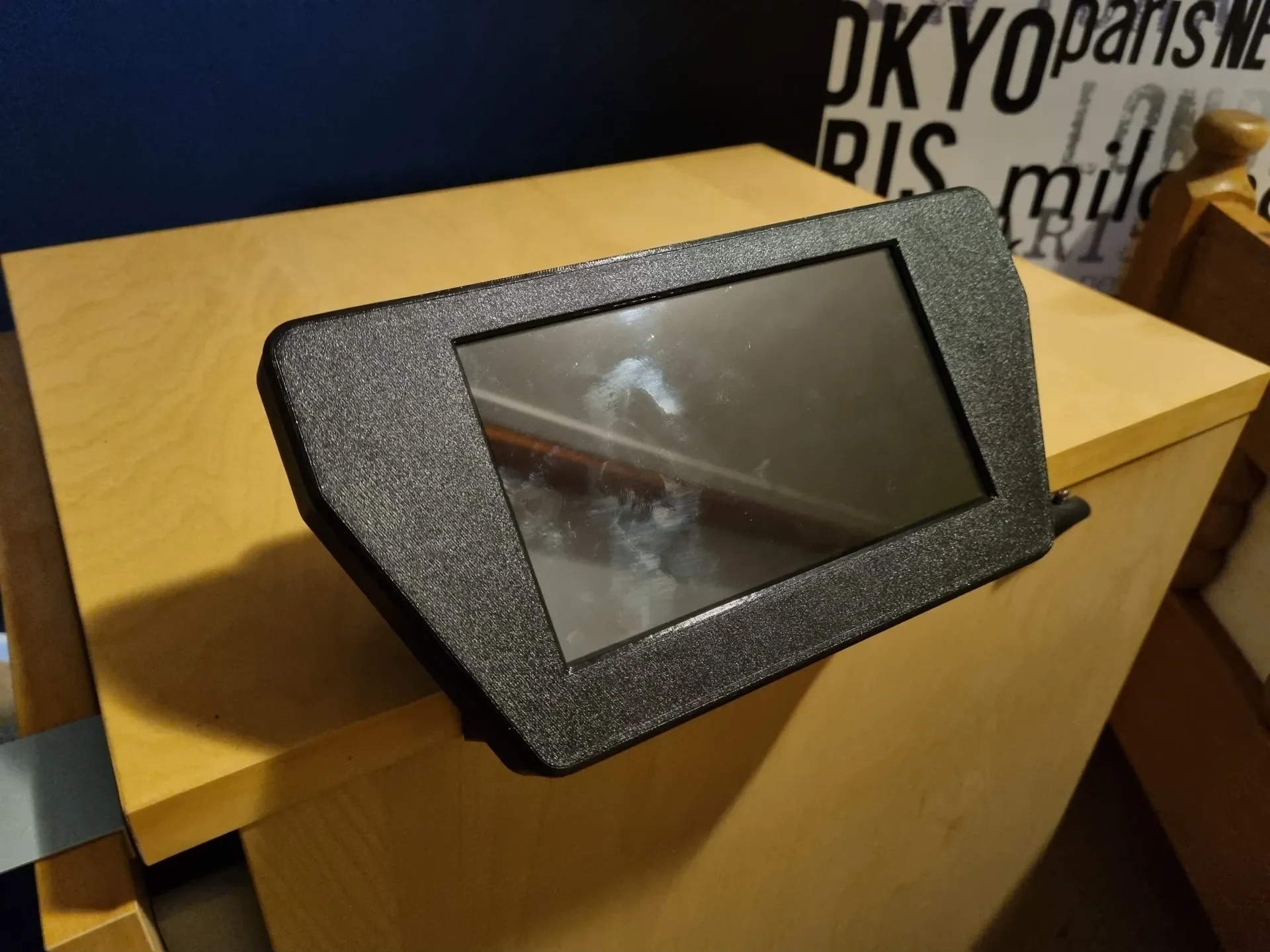

Я разработал чехол для своего сенсорного экрана Octoprint. Я разработал корпус с намерением закрепить его винтами М4. Я также разработал магнитное крепление, но не проверял его. Кабели, необходимые для подключения Raspberry и сенсорного экрана, можно легко проложить через отверстия.

Мне удалось распечатать верх в 1 штуке на моем прусе. Вам нужно повернуть верхнюю часть на 21 градус. Обязательно распечатывайте без юбки!

Печать файлов

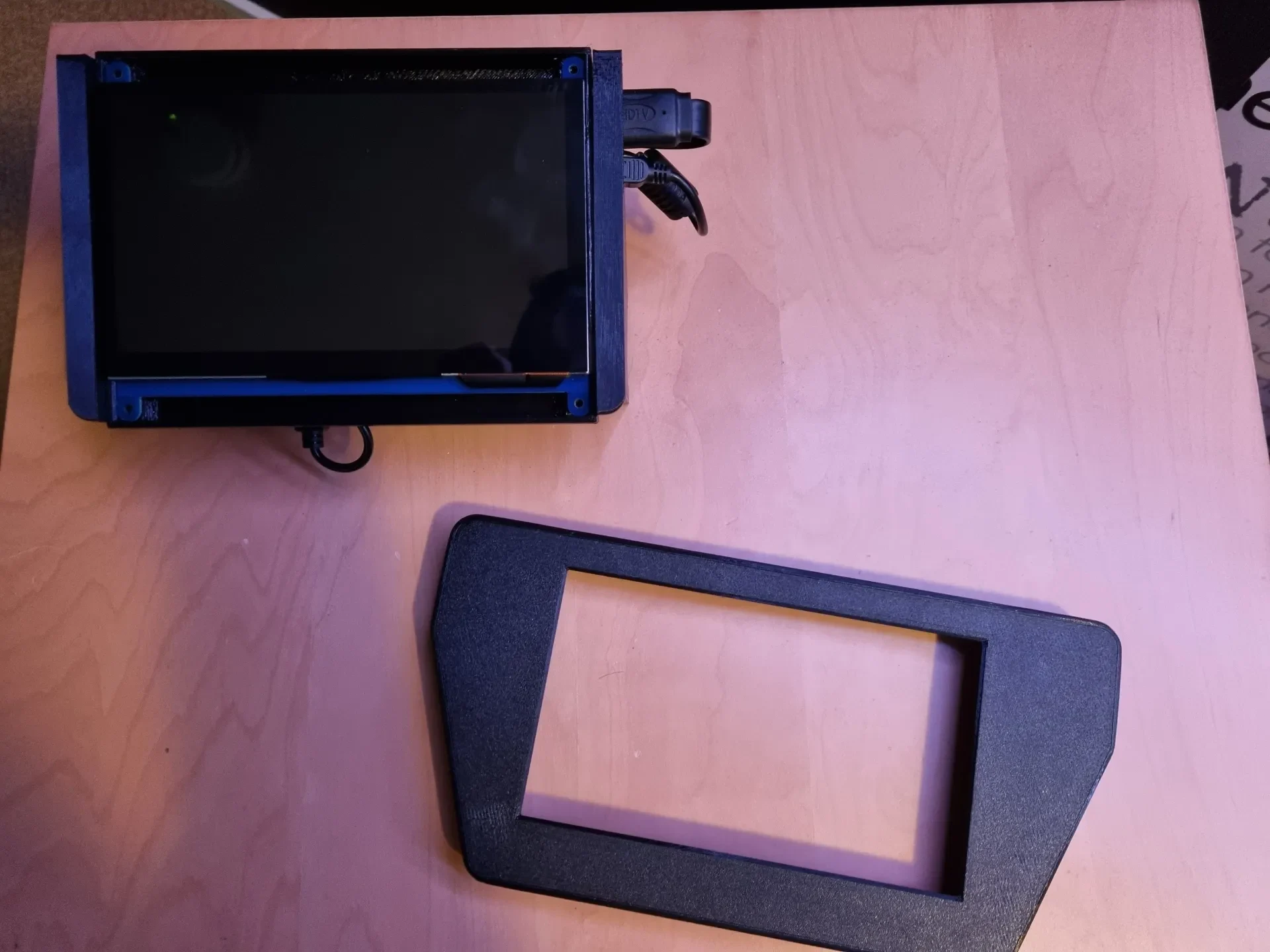

База, здесь помещается сенсорный экран
Верх, скользит поверх основания. Никаких винтов не требуется
Сторона R, (в разработке)
Магнитное крепление сбоку R, для крепления к недостатку ikea.
Сторона R Винтовое крепление, для крепления винтами
Сторона L (в разработке)
Магнитное крепление сбоку L, для крепления к недостатку ikea.
Сторона L Винтовое крепление, для крепления винтами

Настройки печати

Распечатано на моем prusa mk3s+.
Напечатано с высотой слоя 0,2 мм.
Напечатано PETG.
Печать с соплом .4.
Напечатано на текстурированном листе для лучшего внешнего вида.
Основание напечатано с опорами

Добавлен вариант крепления винтом М4.

Магнитные крепления не проверялись.
