19-дюймовая стойка высотой 1U с лотками для модуляров для...

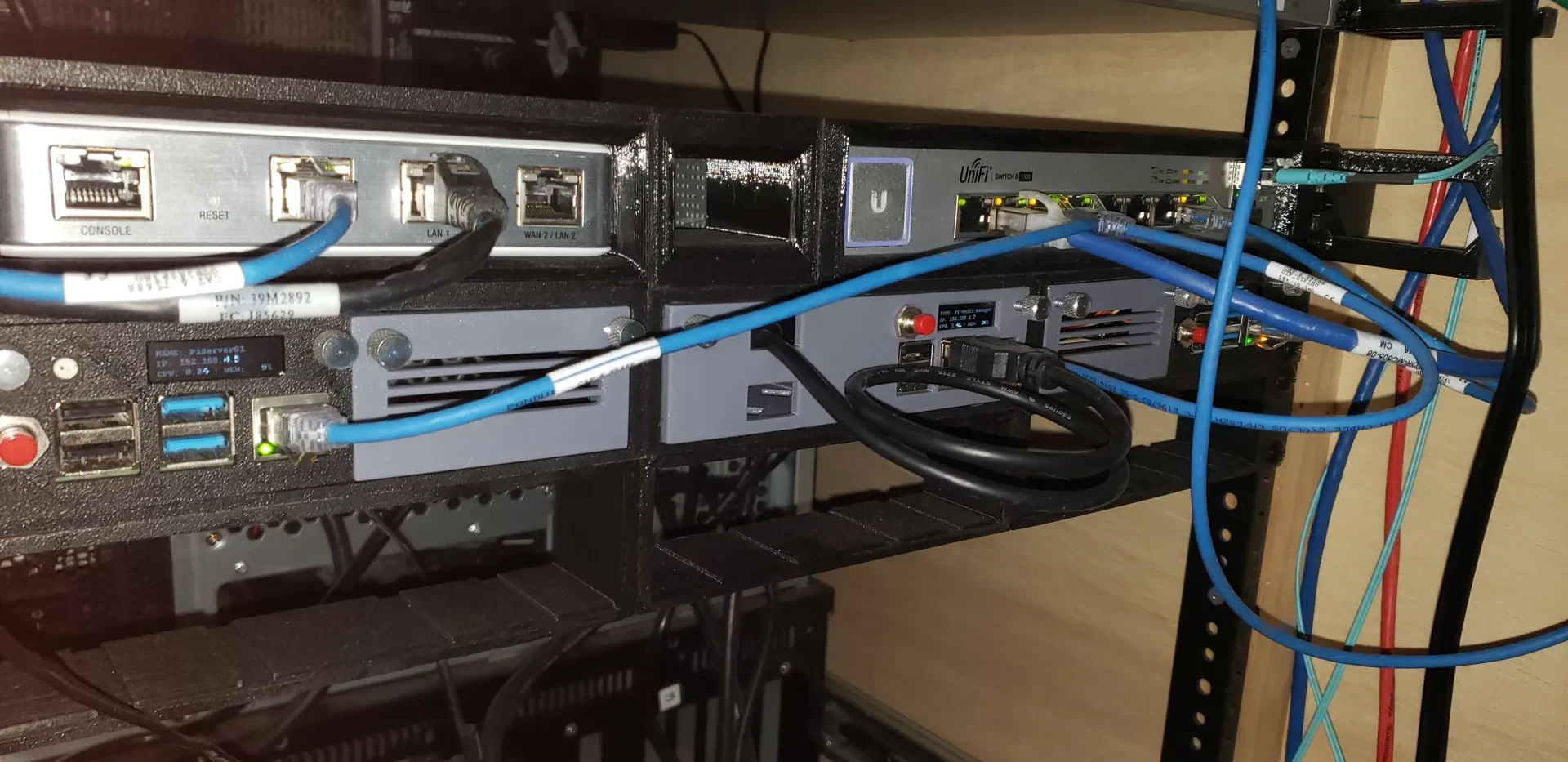

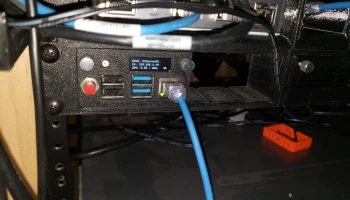

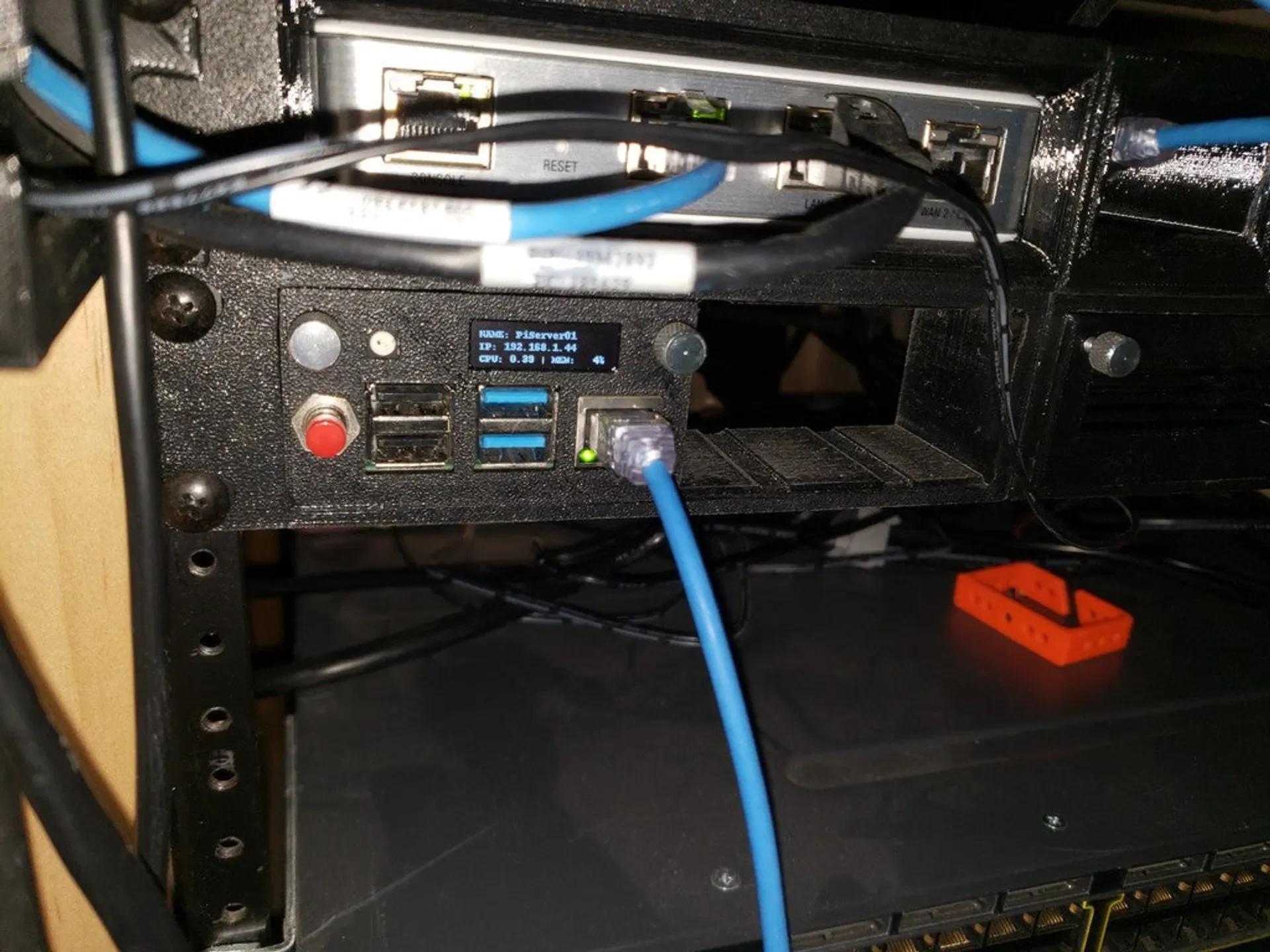

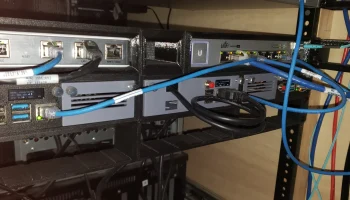

Это стойка/полка для серверной стойки высотой 1U, изначально предназначенная для установки в стойку группы Raspberry Pi.
Каждая полка высотой 1U должна вмещать до шести Pi 0/3/4/5 или их смеси с аксессуарами.

Делается все возможное, чтобы никакие опоры не требовались, просто не забудьте перевернуть модель лицевой стороной вниз перед печатью.

Этот дизайн предназначен для использования с официальной шляпой POE.

Все подогнано с трением. Допуски могут быть жесткими в зависимости от того, насколько хорошо настроен ваш принтер. Постепенно публикуются некоторые версии v2 с сокращением на 0,1-0,2 в некоторых местах, что должно улучшить общую совместимость. При желании вам, возможно, придется слегка отшлифовать некоторые детали, если они не гладкие.

Примечание. Я обратил внимание на то, что лотки v1 не идеально подходят к элементам стойки v2 и не расположены запо��лицо. Лотки v2 подходят к более старым стойкам v1, однако их верхняя часть может немного покачиваться из-за различий в зазорах.

О файлах CAD
Многие люди спрашивают о реальных файлах CAD, и на данный момент я не собираюсь их публиковать. Однако я могу выпустить их в будущем.

Я занимаюсь восстановлением всей коллекции и активно просматриваю раздел комментариев на предмет улучшений. Исходный файл каким-то образом поврежден, возможно, это ошибка пользователя, поскольку я изучал Fusion360, когда начинал этот проект. Новые дизайнерские идеи приветствуются, просто оставляйте свои идеи в комментариях.

Печать примечаний/настроек

Печать лицевой стороной вниз! Никакие опоры не потребуются.
.2 высота слоя
Сопло .4 (ширина экструзии 0,45 мм) ~ по умолчанию в Prusa Slicer
Периметры 5 или 6 на полке 1U для прочности (по сути, вы хотите, чтобы она была сплошной)
PETG\PLA\ABS должно работать нормально.

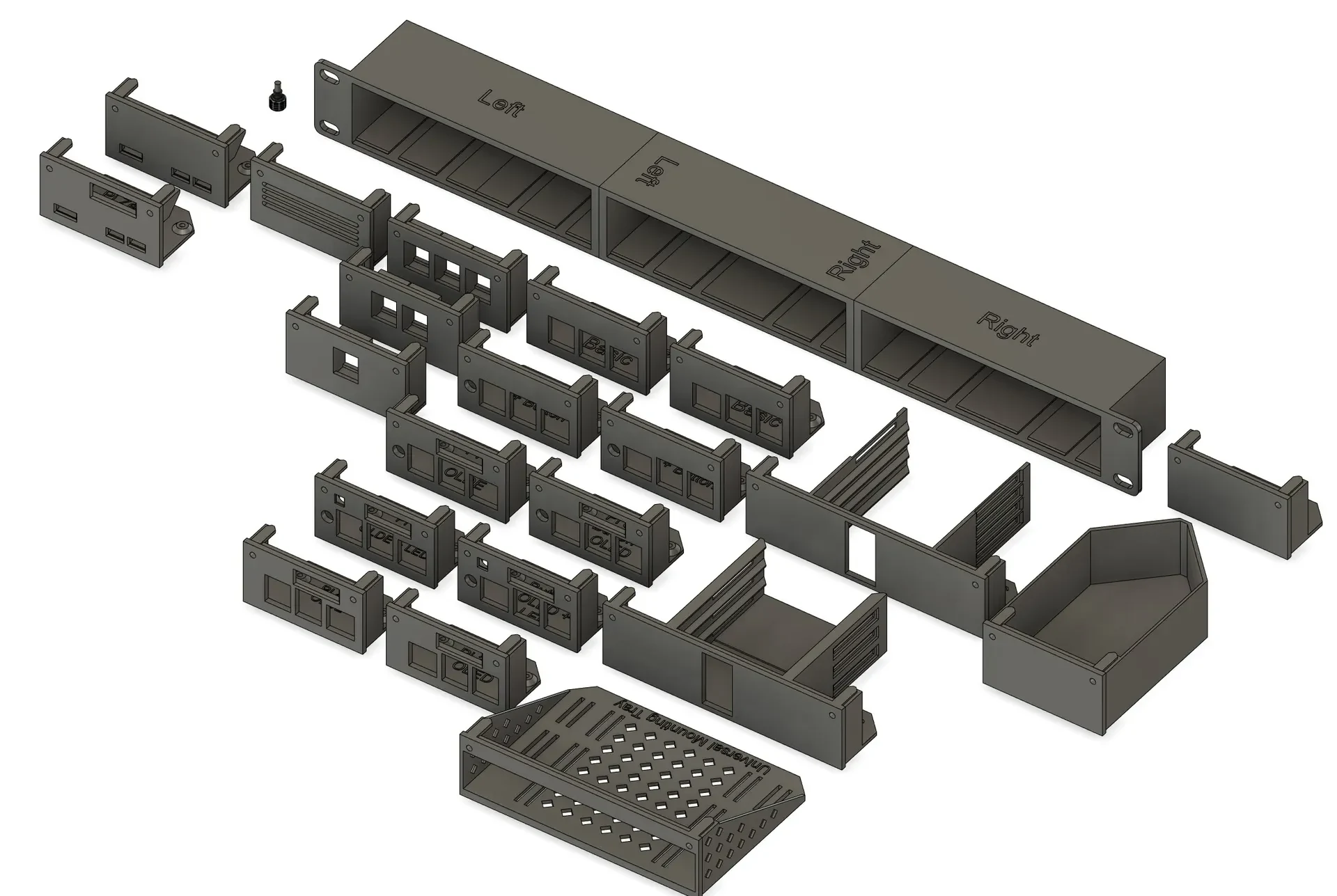

Список деталей для печати

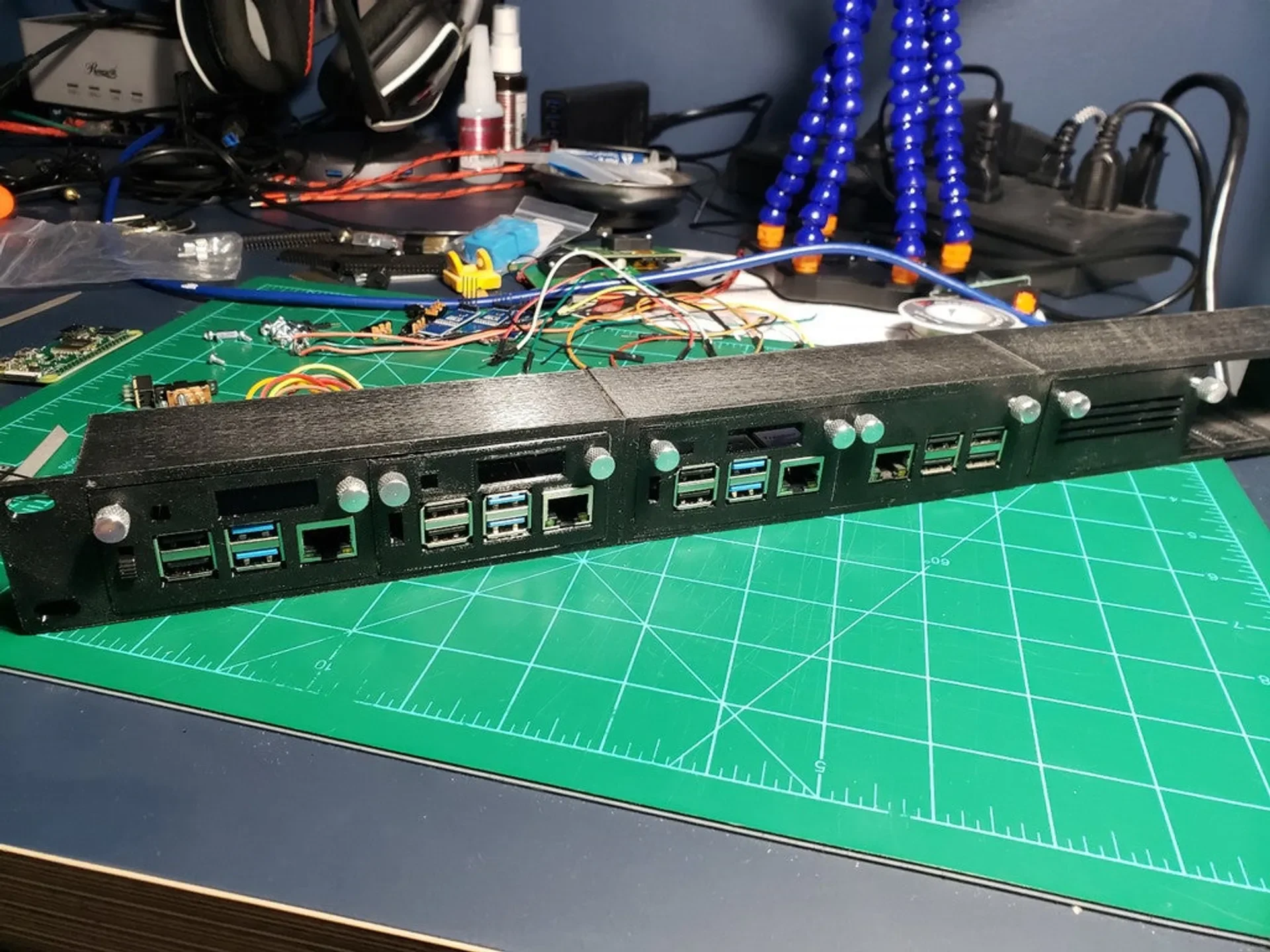

Pi Rack — левая, средняя и правая части — монтажный лоток высотой 1U подходит для стандартной 19-дюймовой серверной стойки.

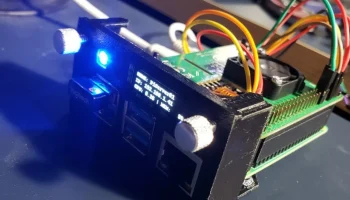

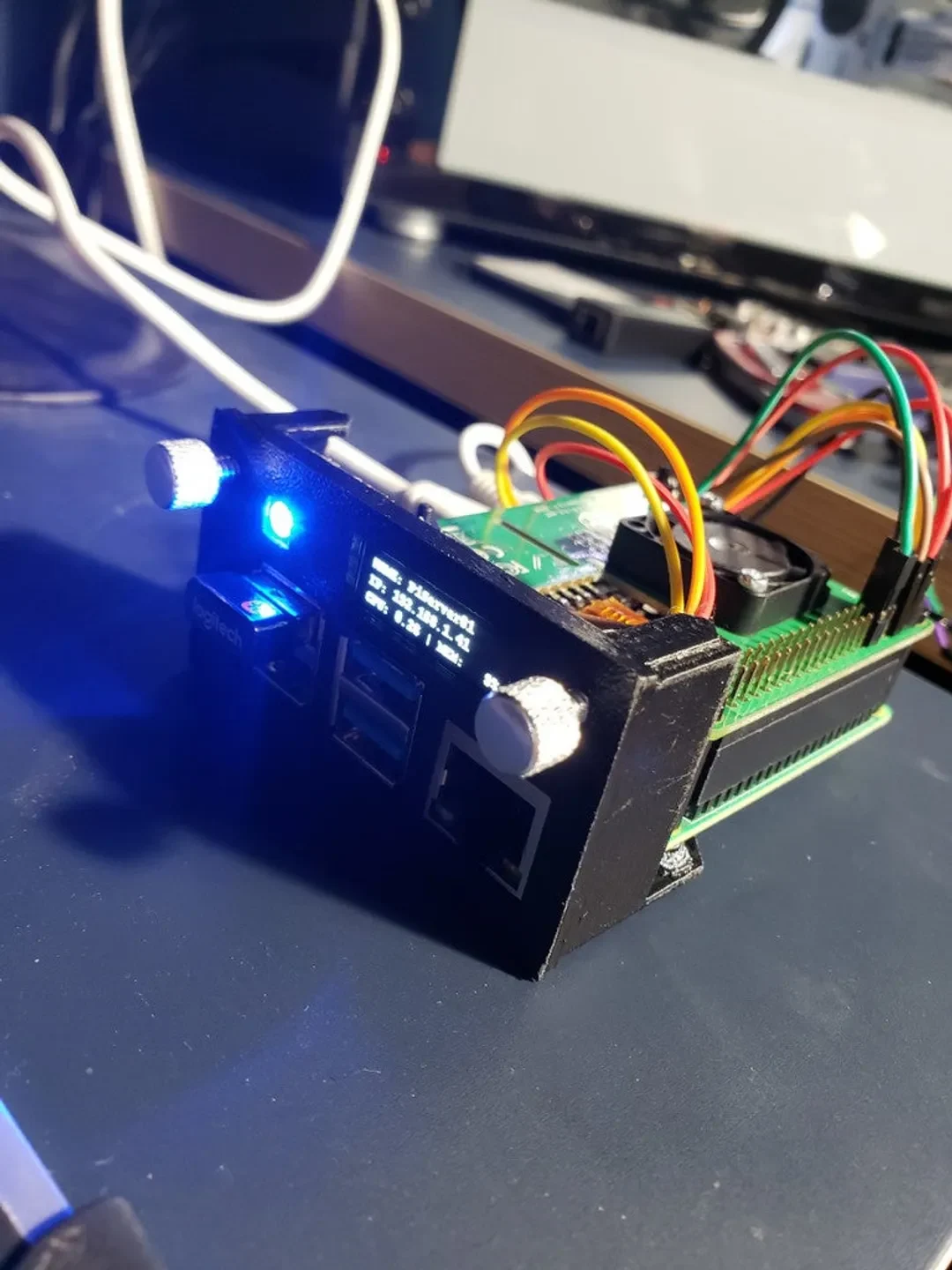

Лотки Pi 4 — базовый, кнопка сброса, кнопка сброса + OLED и кнопка сброса + OLED + светодиод
Лотки Pi 3/5 — базовые, кнопка сброса, кнопка сброса + OLED и кнопка сброса + OLED + светодиод
Лоток Pi Zero v1 — базовый и один с OLED

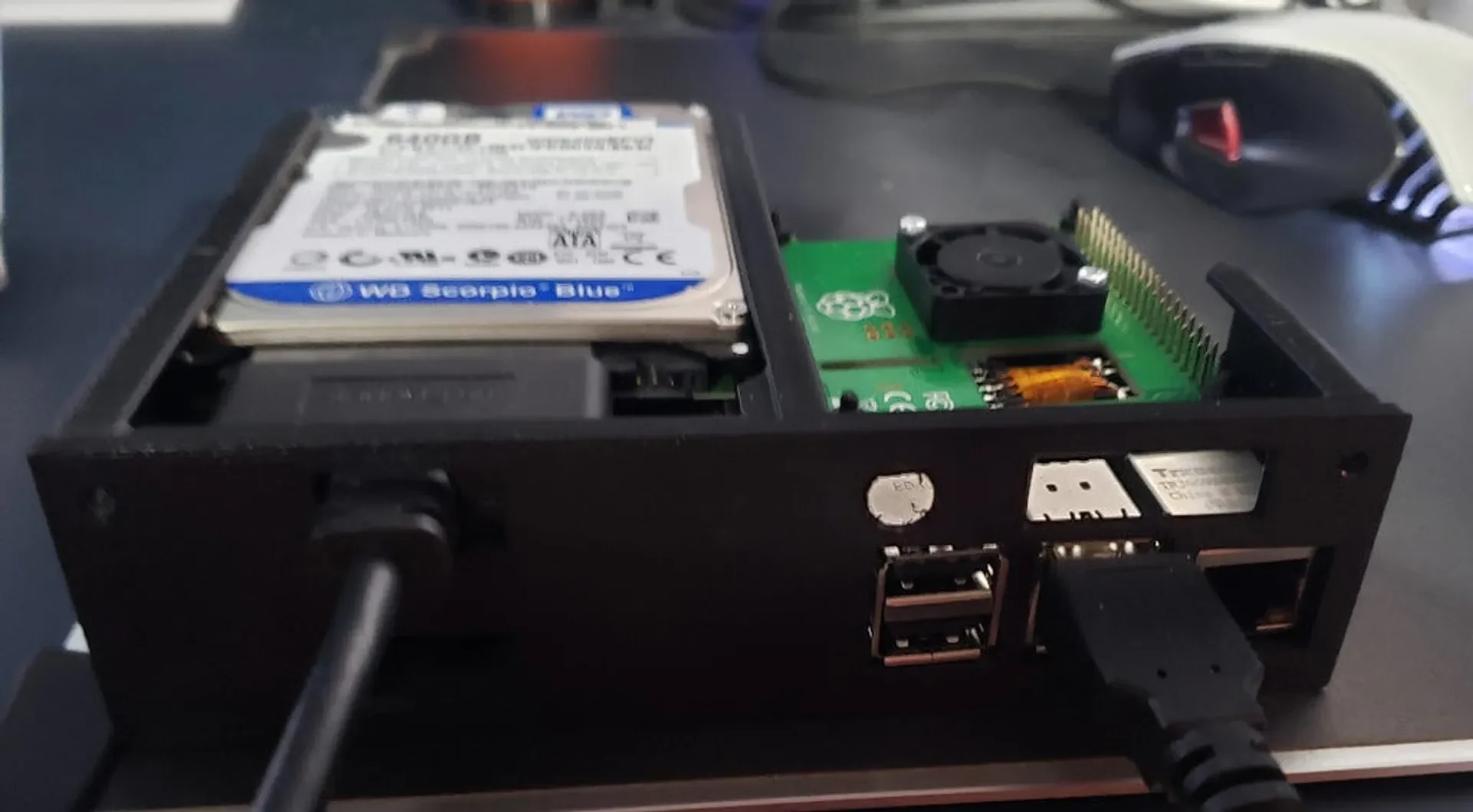

Лоток Pi 4 с жестким диском — вмещает 1 или 2 2,5-дюймовых твердотельных накопителя и/или 1-2,5-дюймовый жесткий диск — отлично подходит для старых дисков.
Вентилируемый лоток — заполнители пустого пространства IE
Лоток портов Keystone — от 1 до 3 портов — используется рядом с PI для удлинителей портов USB или HDMI на лицевой стороне стойки.
Лоток с одним выдвижным ящиком — храните винты/гайки/провода/замковые камни/и т. д.
Лоток, вмещающий только 3 твердотельных или жестких диска размером 2,5 дюйма, если их толщина составляет 10 мм и меньшая толщина.
Лоток для четырех твердотельных накопителей размером 2,5 дюйма и толщиной менее 7,5 мм.
Универсальный монтажный лоток, предназначенный для размещения небольшого переключателя или других устройств. Имеет прорези для липучек и застежек-молний.

Список приобретенных деталей — опционально

Кнопка
DIYhz мгновенный кнопочный переключатель

OLED
OLED-дисплей — MakerFocus 2 шт. Модуль OLED-дисплея I2C 0,91 дюйма I2C SSD1306 OLED

RGB-светодиоды
ALITOVE 100 шт. WS2812B Адресный 5050 интеллектуальный RGB светодиодный пиксельный светильник на черном радиаторе

Провода
Elegoo EL-CP-004 120шт Разноцветная проволока Dupont

Адаптер жесткого диска
StarTech.com Кабель SATA-USB — Адаптер жесткого диска USB 3.0-2,5 дюйма SATA III

В качестве ручек используются винты с накатанной головкой.
Компьютерная видеокарта uxcell 6-32, винты с накатанной головкой и круглой головкой, серебристый тон, 10 шт.

Официальная шляпа Raspberry Pi
https://www.pishop.us/product/raspberry-pi-poe-hat/

4-контактный разъем для стойки POE Hat
SSQ-102-01-ГД

Противостояния заголовков GPIO
Разъем стекирования GPIO для Pi A+/B+/Pi 2/Pi 3 (удлиненные контакты 2x20)

Винты
Черный нейлон M2,5, но подойдет любая стойка или комбинация гаек M2,5.

Частично вдохновлен: https://www.thingiverse.com/thing:3022136. Если вам это нужно, вы можете найти несколько подсказок по этой ссылке для OLED.

Еще одно руководство по настройке OLED можно найти здесь, на сайте Adafruit.

Обновления модели:

02.07.2021 — Только кнопка лотка Pi4 и лоток для жесткого диска Pi4 без ЖК-дисплея (только кнопка IE) также попытались улучшить именование и сортировку перечисленных здесь файлов.
03.07.2021 — Добавлена ​​ручка, которую можно напечатать на 3D-принтере, но ее сложно напечатать, высота слоя 0,1, кажется, работает лучше всего. Даже в этом случае колышку, возможно, придется немного отшлифовать, чтобы он вошел. Для крепления используйте суперклей.
07.08.2021 — Добавлены лотки Pi Zero. Один с OLED и один без него.
11.10.2022 — Ключи
