Крошечный корпус Raspberry Pi Zero с антенной...

О деле:

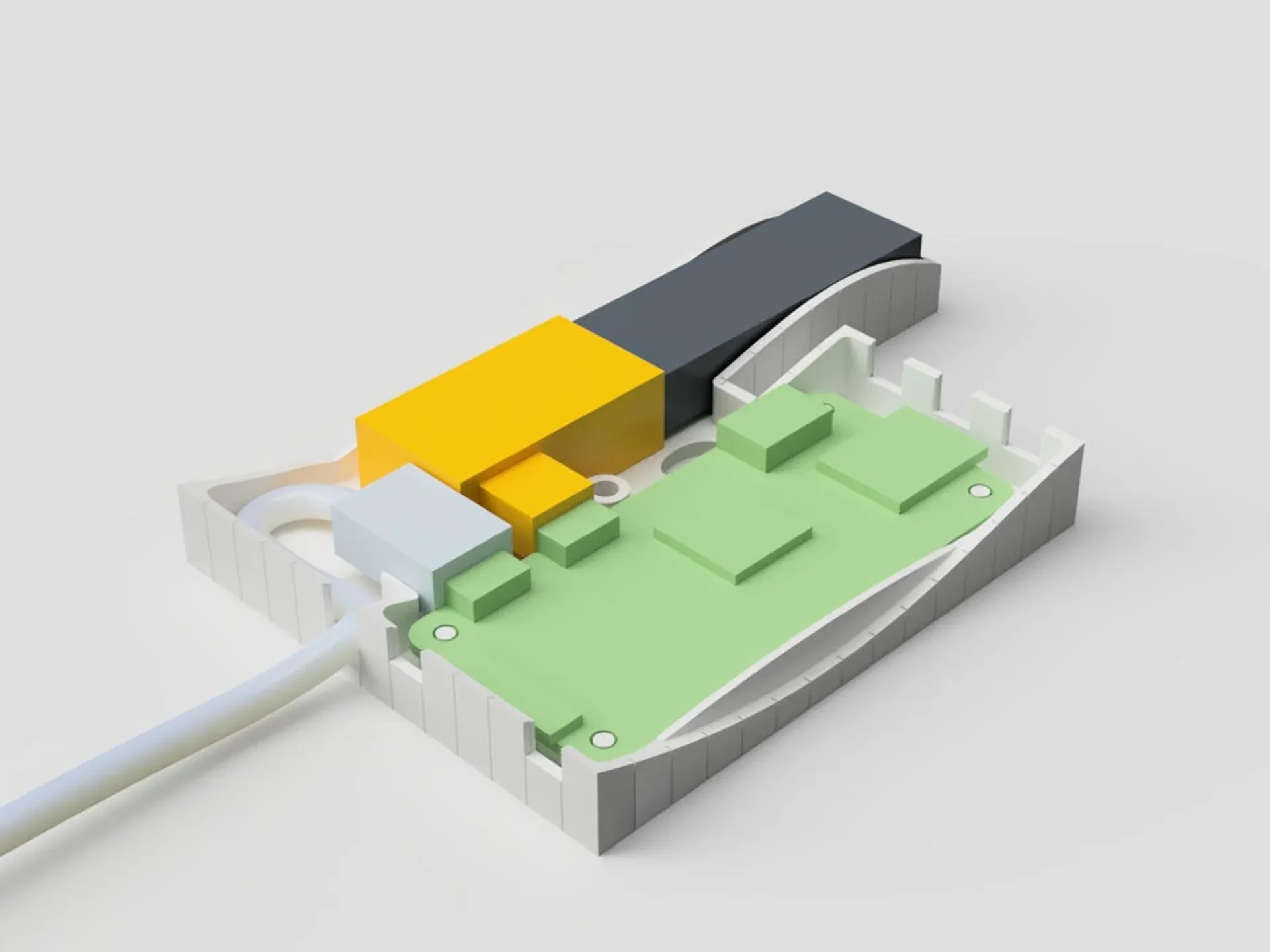

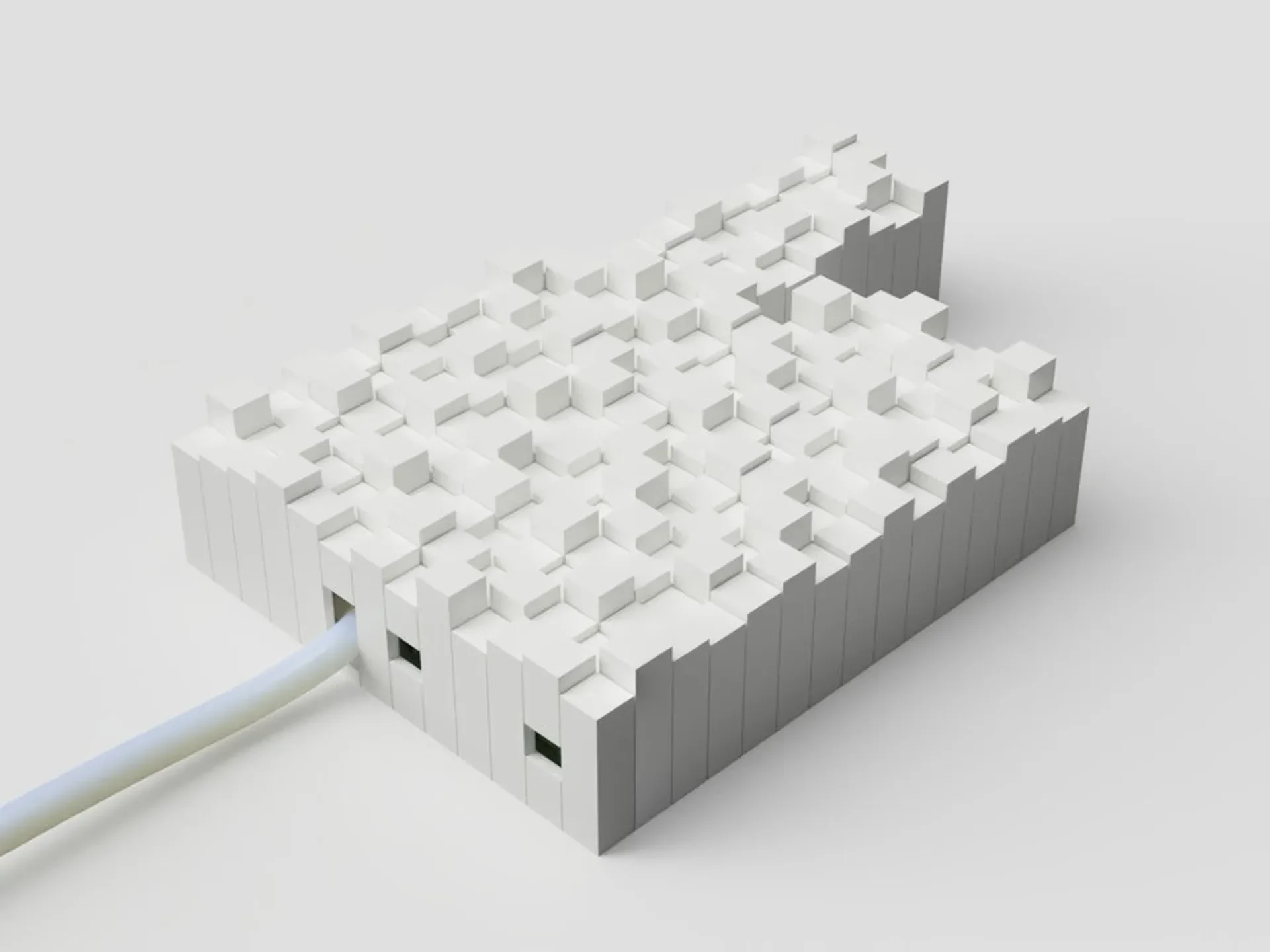

Это новый и очень компактный корпус для моего шлюза Zigbee-MQTT.
Он фиксируется винтом М3 диаметром 15 мм.
Его можно закрепить на стене
Есть вентиляционные отверстия

Размер: 19 65 100 мм
Дополнения:

Мой старый дизайн называется Round Raspberry Pi Zero Case.

Программное обеспечение, которое я использовал для шлюза, находится на GitHub.
Распечатать инструкции
Категория: Обзор электроники

О деле:

Это новый и очень компактный корпус для моего шлюза Zigbee-MQTT.
Он фиксируется винтом М3 диаметром 15 мм.
Его можно закрепить на стене
Есть вентиляционные отверстия

Размер: 19 65 100 мм
Дополнения:

Мой старый дизайн называется Round Raspberry Pi Zero Case.

Программное обеспечение, которое я использовал для шлюза, находится на GitHub.
Настройки печати

Производитель принтера: Prusa

Принтер: И3 МК3С

Плоты: Нет

Поддерживает: Да

Разрешение: 0,2 мм

Заполнение: 20%

Нить: любой PLA белого цвета.
Примечания:

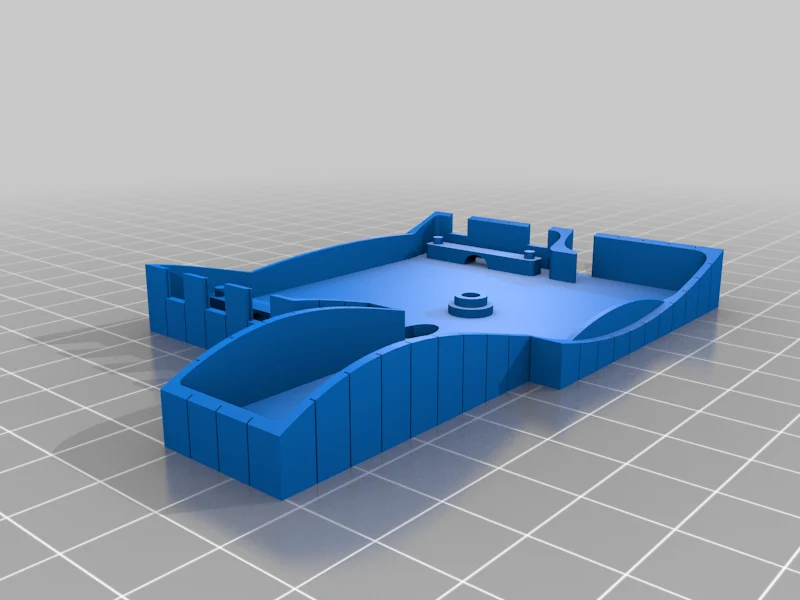

Нижняя часть:

Просто распечатать и не требует никакой поддержки

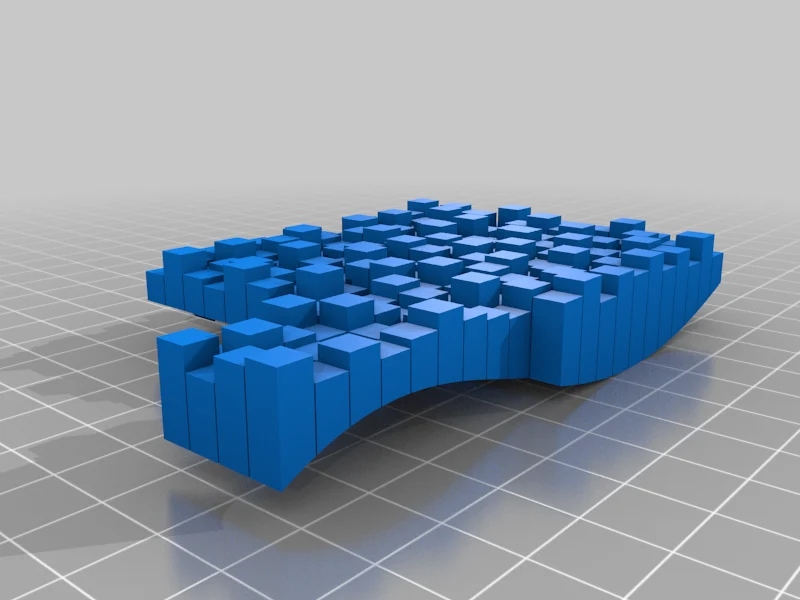

Верхняя часть:

Я распечатал его рисунком вниз. Я использовал поддержку и добавил поля толщиной 1 мм. Удаление поддержки после этого требует терпения!

Я включил модифицированный верхний stl с опорной структурой для мостов на тот случай, если вы захотите распечатать деталь узором вверх. Используйте поддержку с опцией «Без поддержки мостов».
