Переносная антенная мачта Nomad 19 STL-файлы для подставк...

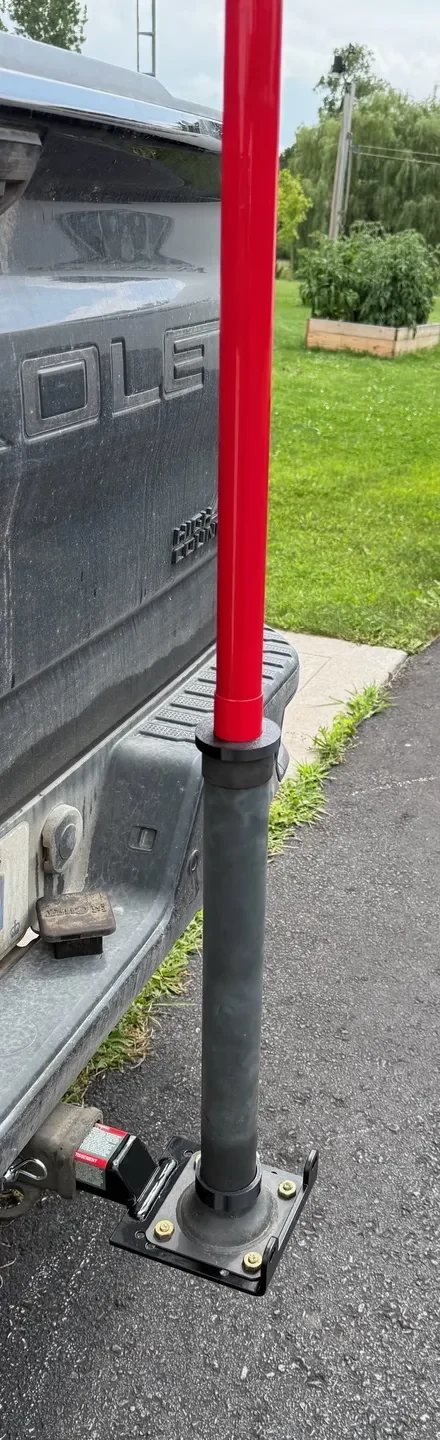

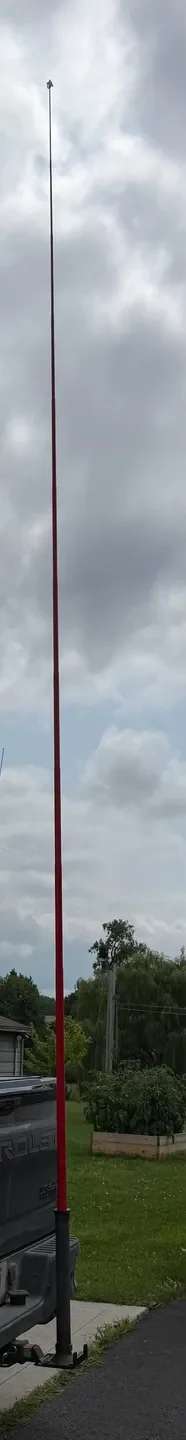

Комплект втулок для крепления мачты DX Engineering Nomad 19 — для стойки зонта (или для приемника, монтируемого на фаркопе)
Эталонная труба (стойка основания садового зонта):
НД 53,09 мм (2,090 дюйма), внутренний диаметр 50,72 мм (1,997 дюйма), толщина стенки ~ 1,14 мм (0,045 дюйма)

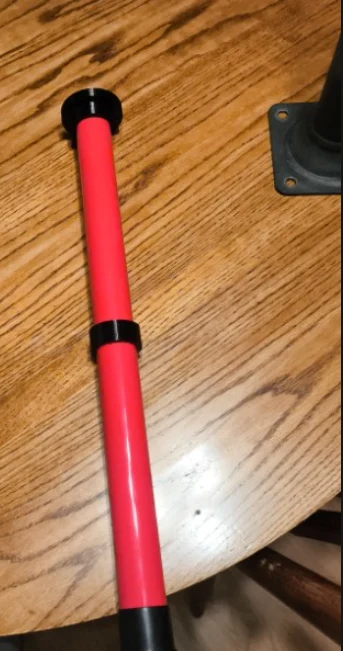

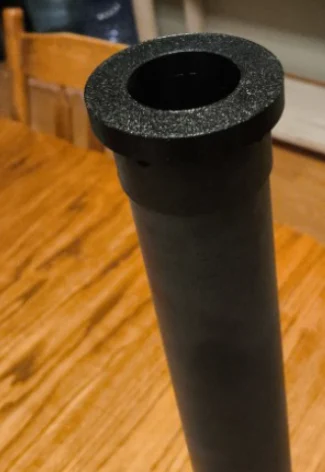

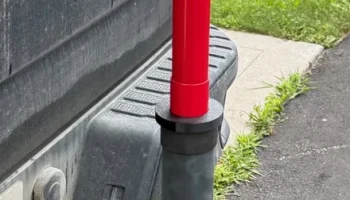

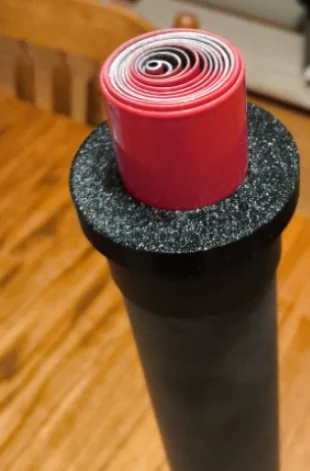

Верхняя втулка: Направляющая втулка для установки телескопической мачты DX Engineering Nomad 19 внутри стандартного стального столба для зонта (наружный диаметр 2,090 дюйма / внутренний диаметр 1,997 дюйма). Устанавливается в верхней части трубы для центрирования и стабилизации мачты. Ступенчатая конструкция: нижнее кольцо высотой 15 мм (внешний диаметр 49,22 мм) вдавливается в трубку, увенчанное фланцем высотой 10 мм (внешний диаметр 67,09 мм), который опирается на обод трубки. Сквозное отверстие диаметром 38,22 мм обеспечивает плотное прохождение базовой части Nomad 19. Общая высота 25 мм. Размеры подобраны с помощью физически�� итераций тестовой посадки для обеспечения плотного, но съемного прилегания — печать из PETG для обеспечения устойчивости к УФ-излучению и эксплуатации на открытом воздухе.

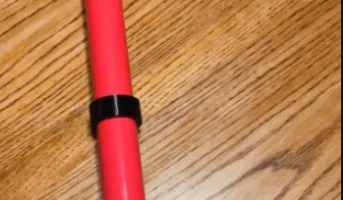

Тестовое кольцо

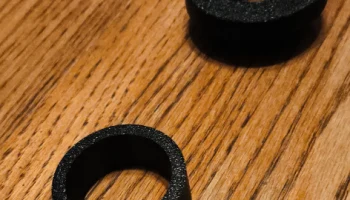

Калибровочное кольцо с быстрой печатью для проверки посадки перед установкой полного комплекта втулки/кольца. Высота 10 мм, внешний диаметр 49,22 мм (вмещается в стальную трубу с внешним диаметром 2,090 дюйма и внутренним диаметром 1,997 дюйма), внутренний диаметр 38,22 мм (сквозь проходит мачта). Полезный справочный образец, если вы адаптируете эту конструкцию к трубке другого размера — сначала распечатайте ее и скорректируйте наружный/внутренний диаметр небольшими шагами, прежде чем печатать целые детали.

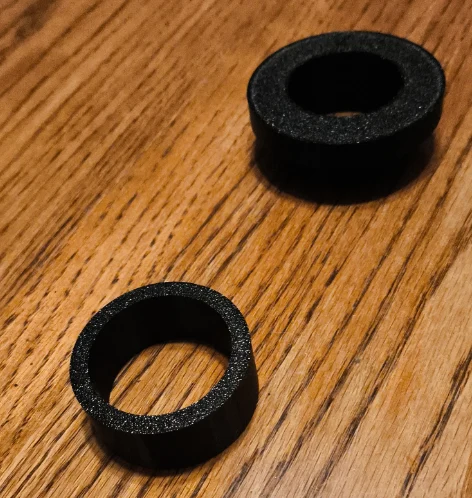

База/Внутренний воротник
Свободно прилегающий опорный воротник для нижней части трубки удерживает мачту Nomad 19 по центру без заедания при вставке/снятии. Высота 20 мм, внешний диаметр 48,22 мм, внутренний диаметр 38,22 мм (радиальный заз��р 10 мм по диаметру основания мачты для легкой установки). Сопутствующая часть верхней втулки выше.

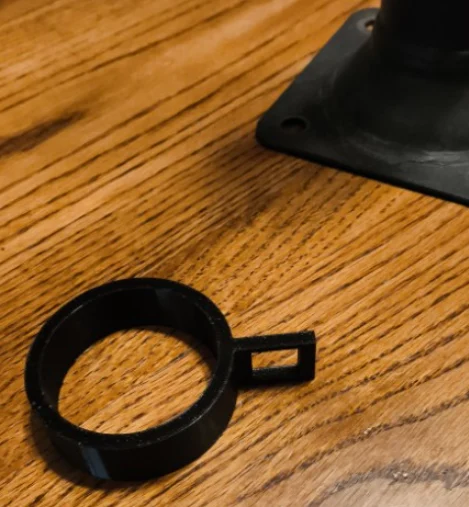

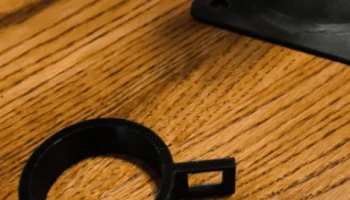

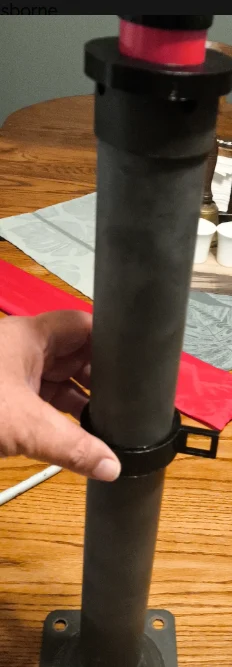

Воротник Унун (квадратная петля)
Зажимной воротник, который надевается на внешнюю часть стальной монтажной трубы (внешний диаметр 2,090 дюйма) для крепления застежки-молнии или дросселя у основания антенны. Высота 20 мм, толщина стенки 5 мм, внешний диаметр 64,5 мм, квадратная петля 15×15 мм для прокладки стяжки или ремня. Возможно, потребуется небольшая корректировка внутреннего диаметра (начальная точка 54,5 мм) в зависимости от фактического наружного диаметра вашей конкретной трубки. Перед окончательной печатью проверьте соответствие.
Напечатано в PETG. Никакие опоры не нужны.
