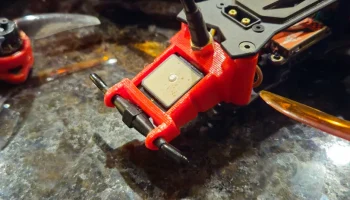

Крепление для антенны AtomRC Hurricane5......

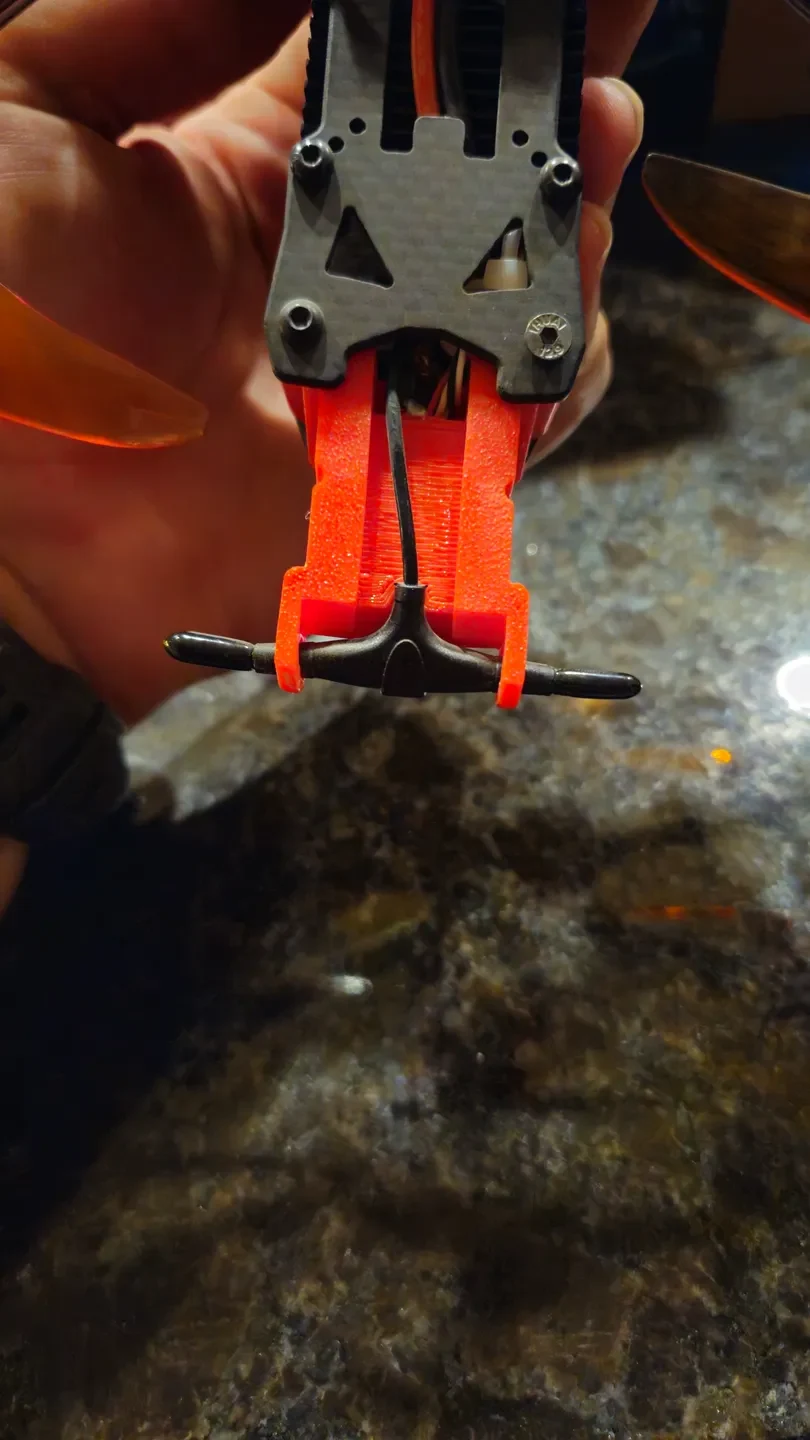

Это сменное крепление для антенны, предназначенное для оригинального держателя антенны Hurricane 5. Я построил его специально для видеопередатчика AKK Race Ranger, в котором используется переходник MMCX-SMA, но он должен работать с любой аналогичной установкой видеопередатчика. Крепление крепится к раме с помощью двух стоек, расположенных на расстоянии 25 мм друг от друга. Диаметр стоек составляет 5 мм, поэтому крепление может быть совместимо с другими рамами, в которых используется такое же расстояние.

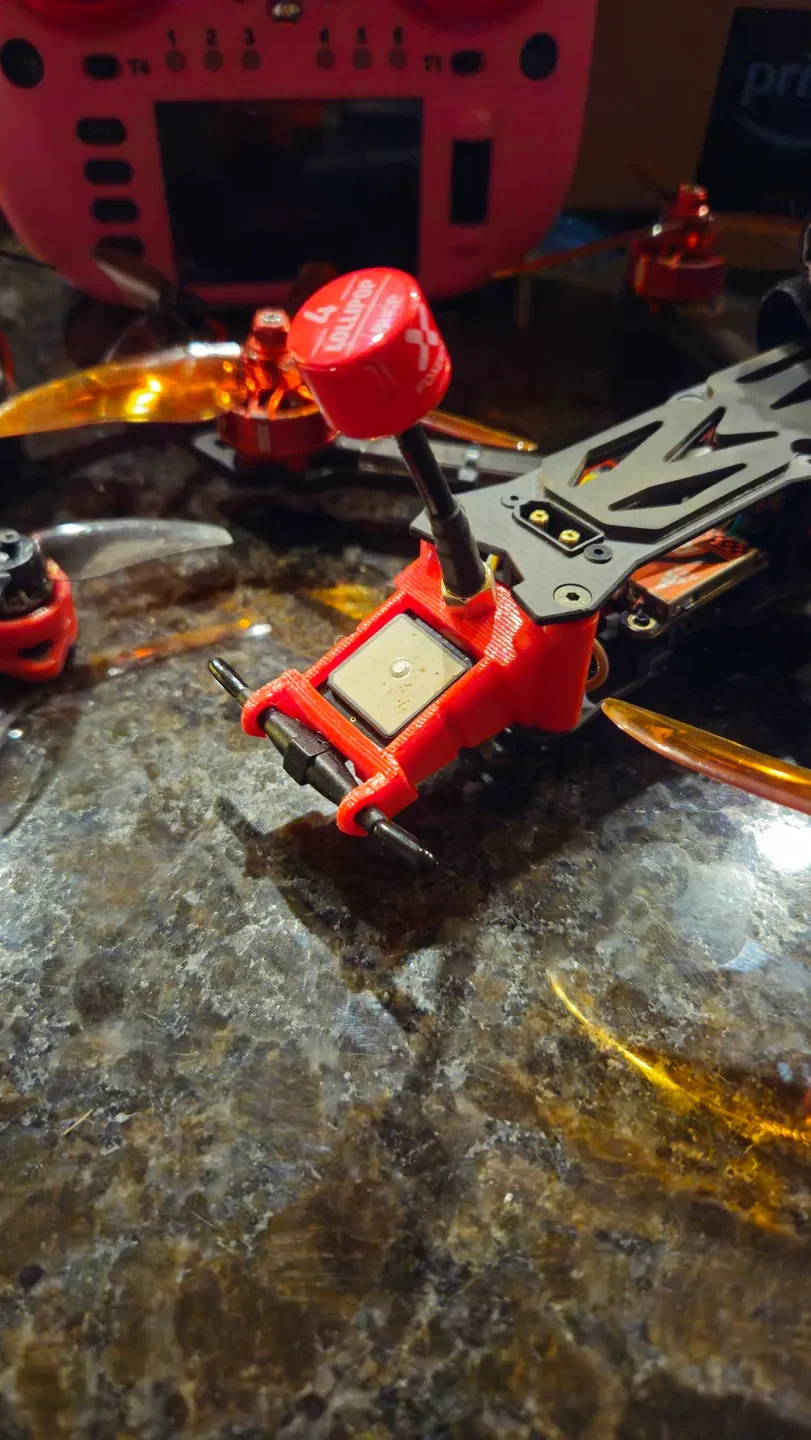

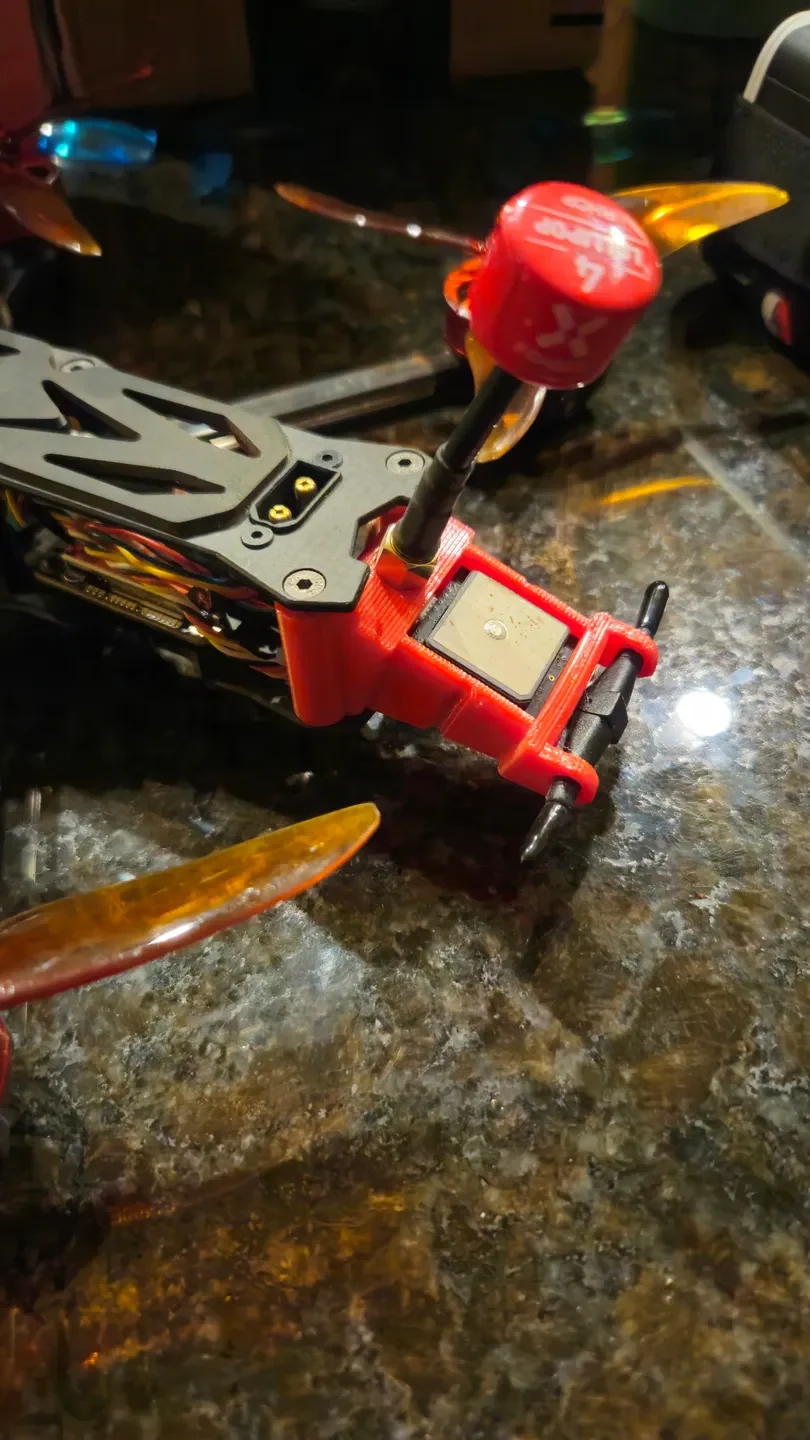

Антенна SMA расположена под прямым углом назад, что обеспечивает оптимальное расстояние от опор, а корпус GPS размещает модуль достаточно высоко, чтобы обеспечить хорошую видимость спутников. Лоток GPS имеет небольшую выемку для стяжки, позволяющей надежно закрепить модуль во время сложных маневров или аварий.
Рекомендации по печати
Материал: ТПУ рекомендуется из-за гибкости и устойчивости к ударам.
Заполнение: 20-30%
Стены: 2-3 периметра
Опоры: Требуется (выступы лотка GPS)
Примечания о совместимости
Разработан по схеме рамы Hurricane 5.
Подходит для стоек на расстоянии 25 мм друг от друга и диаметром 5 мм.
Размер отверстия разъема SMA для пигтейлов MMCX-SMA
Лоток GPS рассчитан на распространенные модули микро-GPS (класс BN-180/BN-220)
