Короткая вертикальная антенна с базовой загрузкой на 20 м...
Маленькая вертикальная антенна
Введение

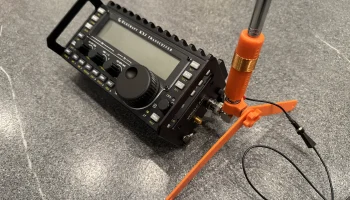

Самодельная версия очень короткой вертикальной антенны с базовой нагрузкой, такой как Elecraft AX1/AX2/AX3. Эта модель во многом вдохновлена версией W1RCP (большое спасибо, а также за видеоинструкции по сборке!). Основное отличие состоит в том, что моя телескопическая антенна имеет резьбу М4, а крышкам корпуса трубки не требуется клей, поскольку они защелкиваются и держатся сами по себе.

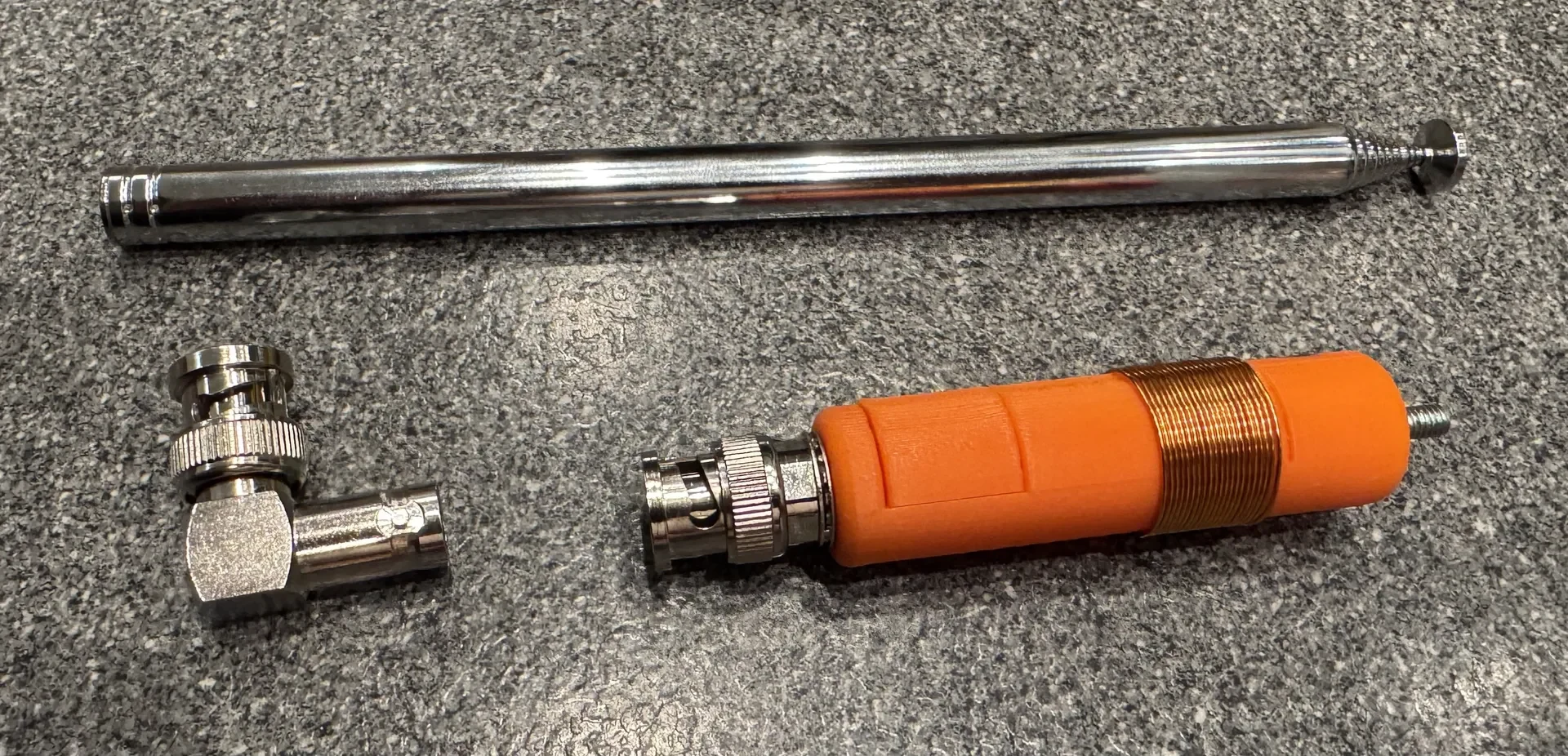

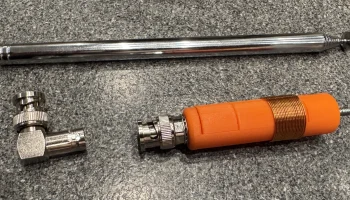

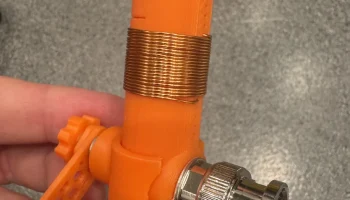

Новая модель с разъемом BNC на 90 градусов позволяет подключать его непосредственно к KX2/KX3/Icom 705 и т. д. без необходимости использования адаптера BNC на 90 градусов!

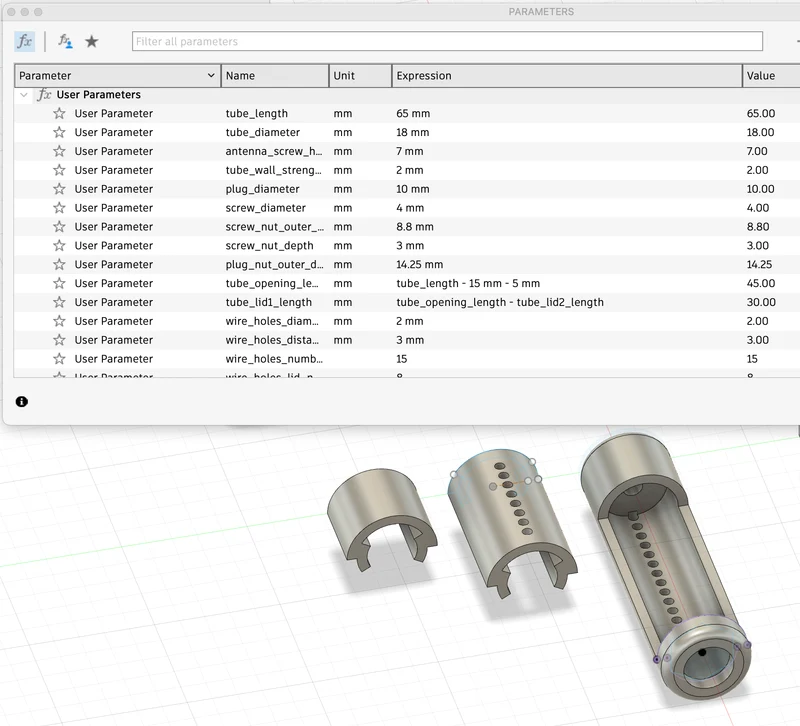

Также предоставляется параметризованная модель Fusion360. Поэтому приспособления (различная длина трубки, диаметр, размер гаек...) должно быть легко заменить!

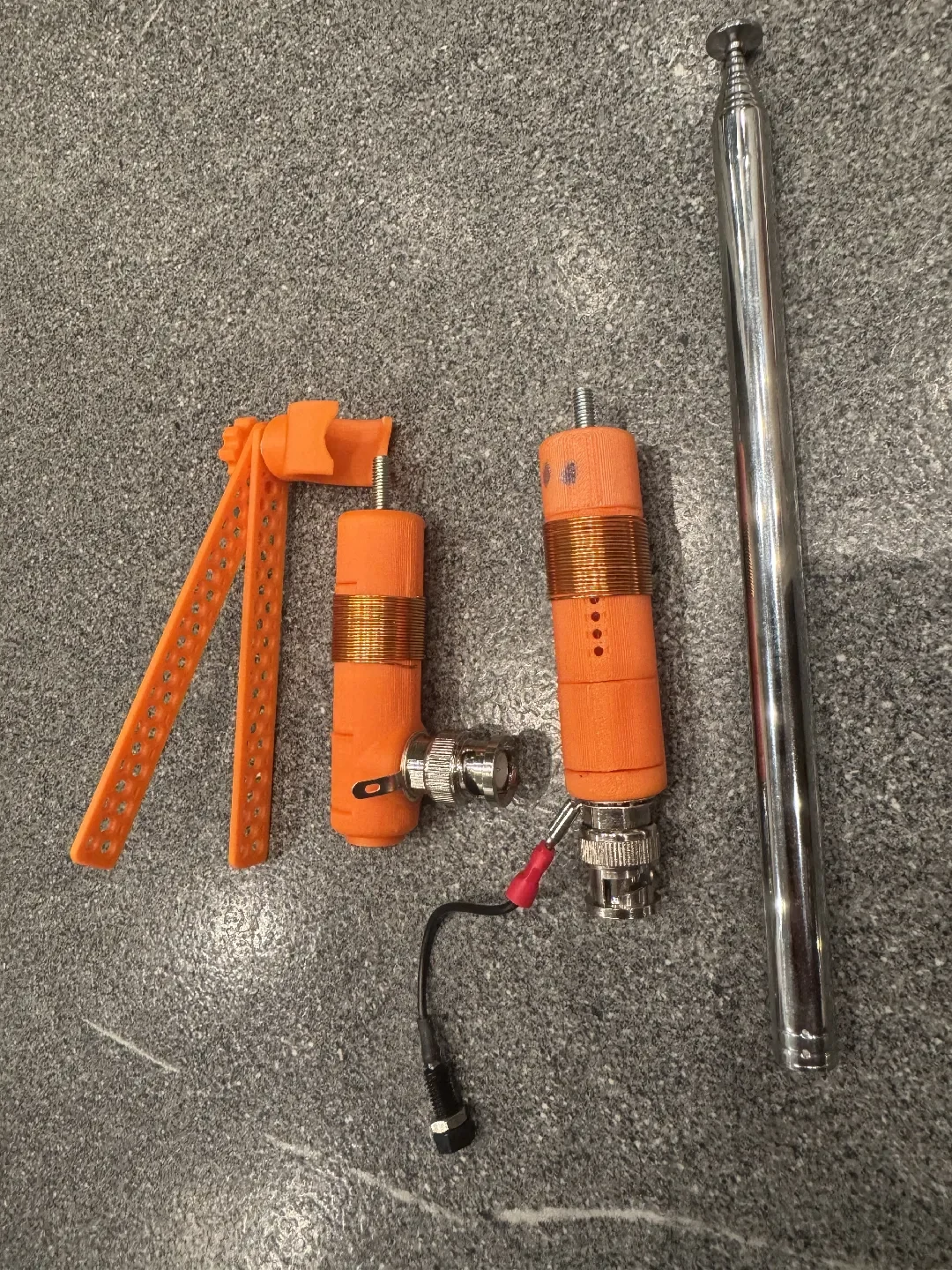

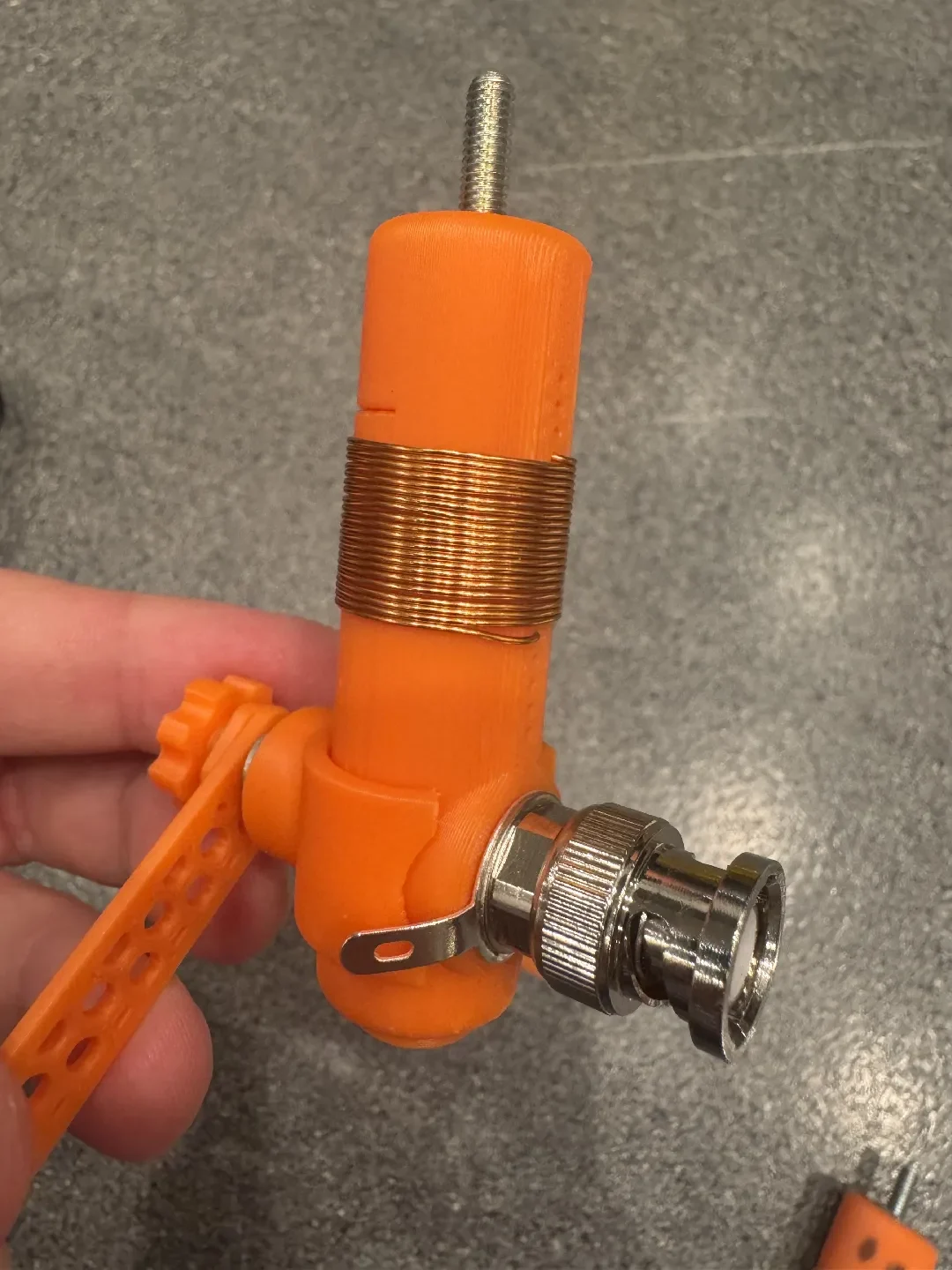

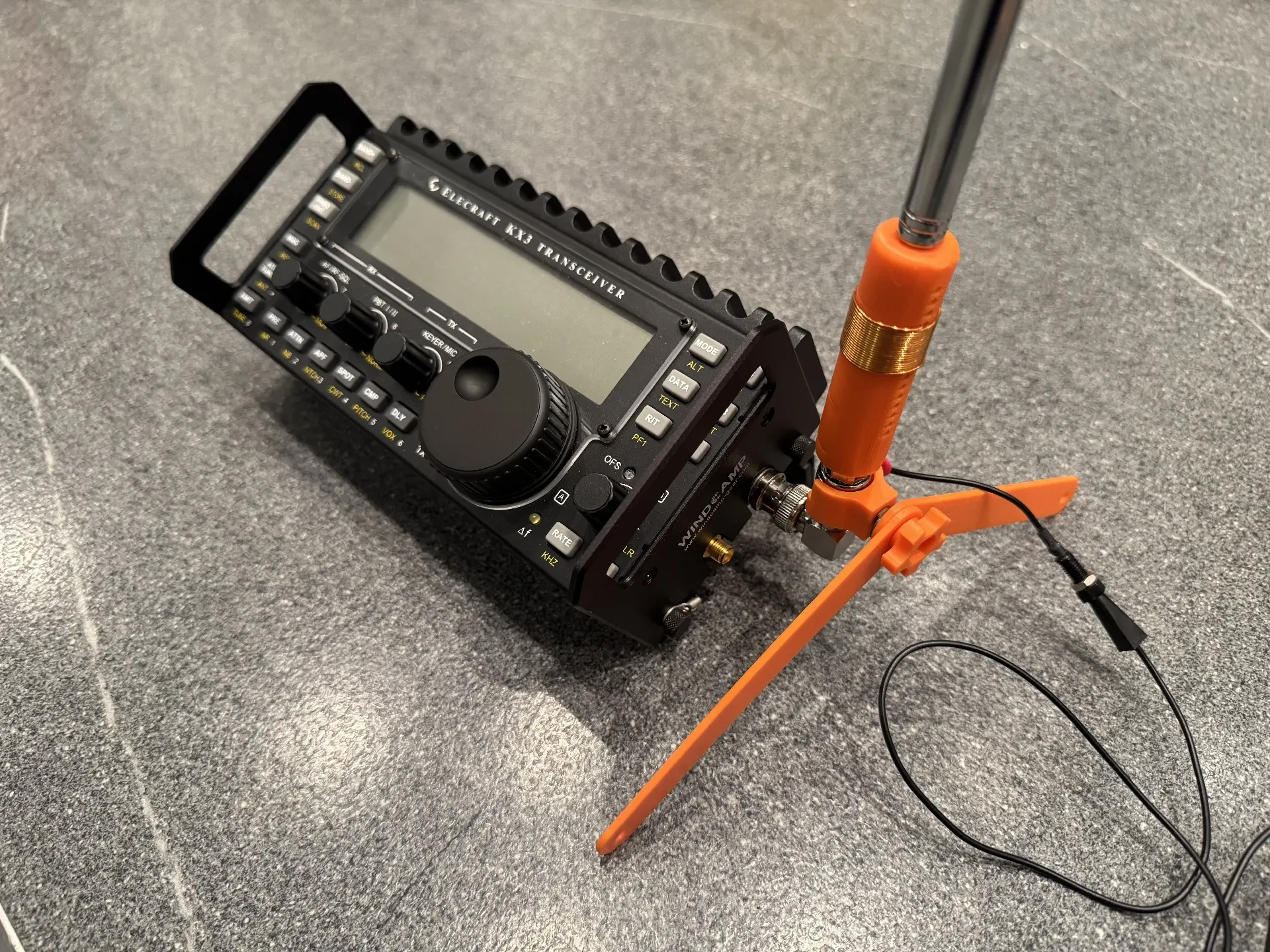

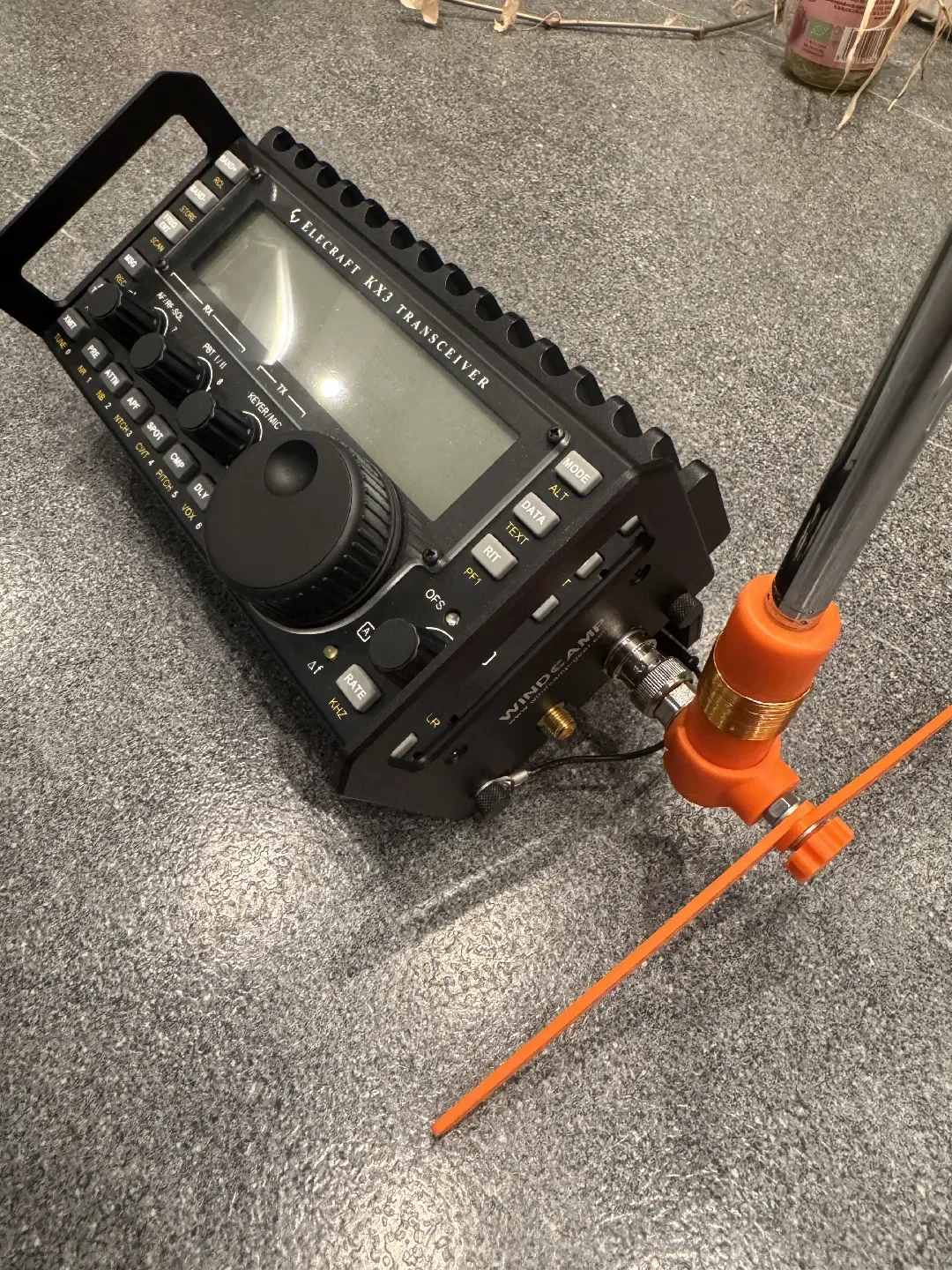

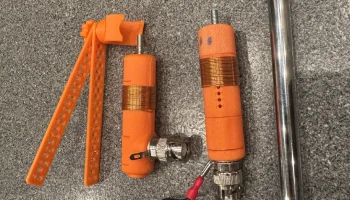

Я также использовал сошку, чтобы прикрепить антенну к моему KX3. Зажим для сошки и небольшая ручка также являются частью этой модели. Винт М4 + 2 гайки скрепляют их.
Теория антенн
Моя телескопическая антенна имеет длину 1,4 метра, и я хотел получить резонанс для диапазона 20 метров на частоте 14,2 МГц. Расчет катушки производился с помощью калькулятора от M9UKD с параметрами:
Частота: 14,2 МГц
Длина вертикального элемента: 1,4 м.
Положение катушки: 0 м
Диаметр провода: 5 мм (в среднем 10 мм снизу и 1 мм сверху антенны телескопа)
Полученная катушка должна иметь сопротивление 7,9 мкГн.
Используя второй онлайн-калькулятор с сайта Circuits.dk для однослойных воздушных сердечников, я рассчитал размер катушки (количество витков):
Требуемая индуктивность: 7,9 мкГн
Диаметр катушки: 18,55 мм (диаметр трубки 18 мм + диаметр проволоки 0,55)
Диаметр проволоки: 0,55 мм
В результате получается катушка длиной 12 мм и 22 витка.
Подобная антенна нуждается в противовесе. Я использовал провод длиной 4 м (как рекомендует elecraft) и после некоторых экспериментов с различным количеством витков и длиной антенны я получил КСВ 1,2 для 22 витков и измеренную индуктивность 7,2 мкГн — обратите внимание, что КСВ сильно меняется при изменении противовеса, поэтому я не придаю здесь много значения КСВ! Автоматический тюнер KX3 обеспечивает КСВ 1,0!
Практическое использование антенны
Антенна с излучающим металлом длиной 1,4 м — это далеко не DX-антенна! Но в некоторых обстоятельствах (например, на холодном/ветренном саммите SOTA, где у вас нет места/времени для полноразмерной антенны) эта антенна может сыграть решающую роль в том, чтобы провести несколько QSO или не провести QSO! Мне удалось получить контакты с Испанией, Швецией, Великобританией, Хорватией и Польшей с горы в Швейцарии! (ХБ/ВС-125).
Так что я очень доволен этим решением, зная, что оно не заменяет более крупную/лучшую антенну, а служит быстрой настройкой для быстрых QSO!
Здание
Для сборки этой антенны потребуются следующие детали:
Винт М4 + гайка М4 для крепления антенны.
Разъем BNC с шестигранной гайкой для фиксации (с Amazon или AliExpress)
Проволока диаметром 0,55 мм (или другой диаметр, подберите количество витков, используйте формулу!)
Телескопическая антенна 1,4м, резьба М4 (с алиэкспресса)
Винт М4 + 2 гайки М4 для сошки (вдавить гайку М4 в шестигранное отверстие)
Изготовление самой катушки занимает около 15 минут. В случае сомнений сначала используйте больше витков, измерьте КСВ/индуктивность и при необходимости удаляйте поочередно.
Снимите оболочку с одного конца провода катушки.
Вставьте конец в одно из маленьких отверстий на корпусе трубки рядом с концом антенны.
Затем проденьте провод через отверстие антенны. Закрутите винт М4 изнутри и зафиксируйте провод гайкой.

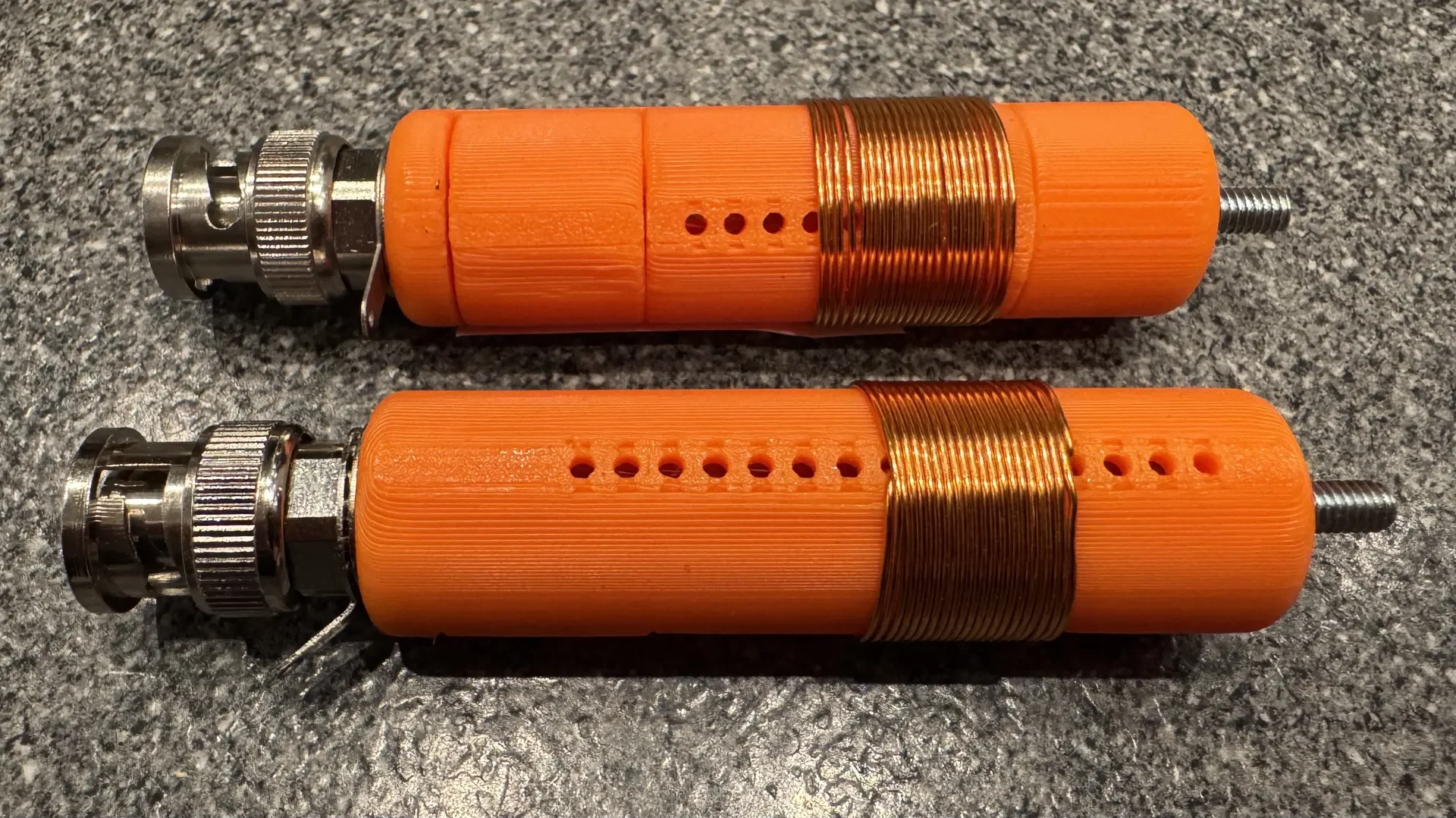

Закройте отверстие трубки большой крышкой и начните вращать проволоку вокруг трубки. После нужного количества витков отрежьте провод (оставьте несколько сантиметров на пайку).
Открытый конец проволоки проходит в одно из отверстий корпуса.
Добавьте разъем BNC и закрепите его винтом.
Отрежьте проволоку нужной длины и снимите с нее оболочку.
Припаяйте конец к середине разъема BNC.
Вставьте небольшую крышку (просто вставьте ее в открытое пространство).
Печать
Я напечатал их все из PLA без каких-либо поддержек и полей. Ориентация век сделана как у черепахи на панцире.
