Аутригеры для вертикальной антенны Hustler BTV...

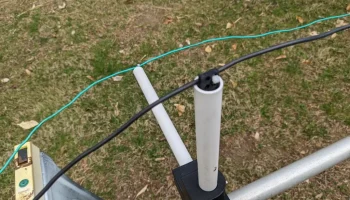

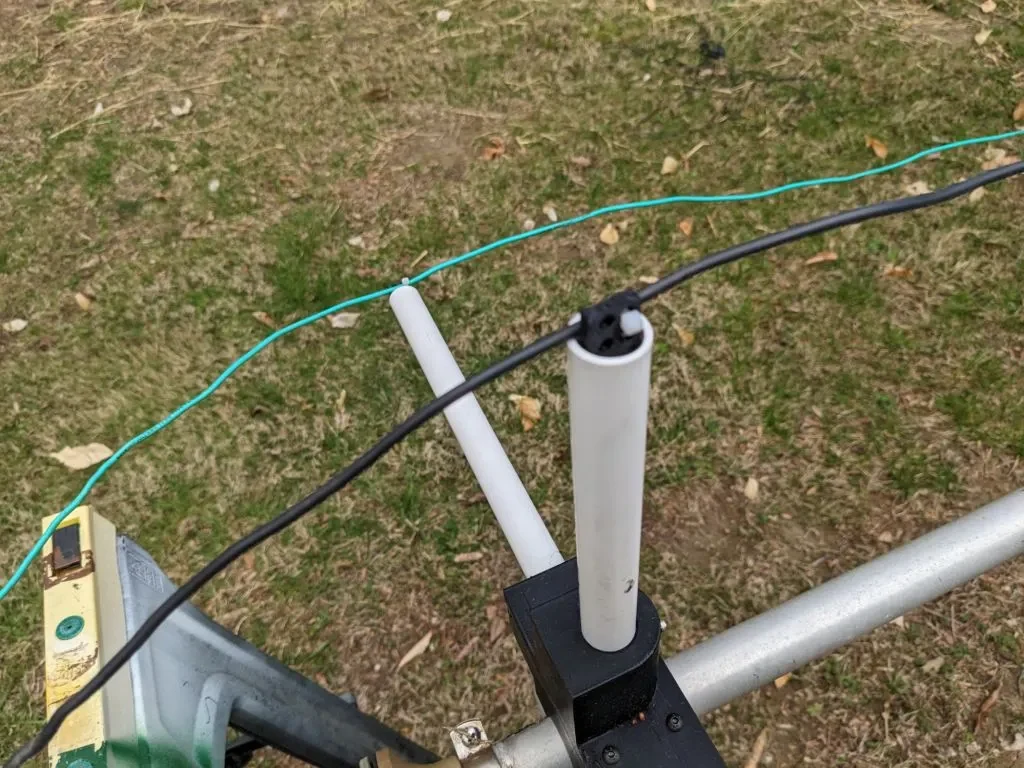

В этой модели предусмотрены опоры для добавления ¼-волновых вертикальных проводов в качестве выносных опор на антенну Hustler BTV. Он также может работать с другими вертикальными антеннами, имеющими стержень 32 мм. Моя антенна — модифицированная Hustler 6BTV, к ней я добавил провода на 12, 17 и 80 метров. Высота 80 м дополнительно поддерживается подъемным тросом, установленным на дереве. 12 м и 17 м полностью поддерживаются антенной. В дополнение к напечатанным деталям используется труба из ПВХ калибра ½ дюйма 40. Напечатанные детали собираются с помощью 4 винтов M4 диаметром 30 мм и 4 40 мм с невыпадающими гайками. Рекомендуется использовать крепеж из нержавеющей стали. Распечатайте верхнюю и нижнюю копию.

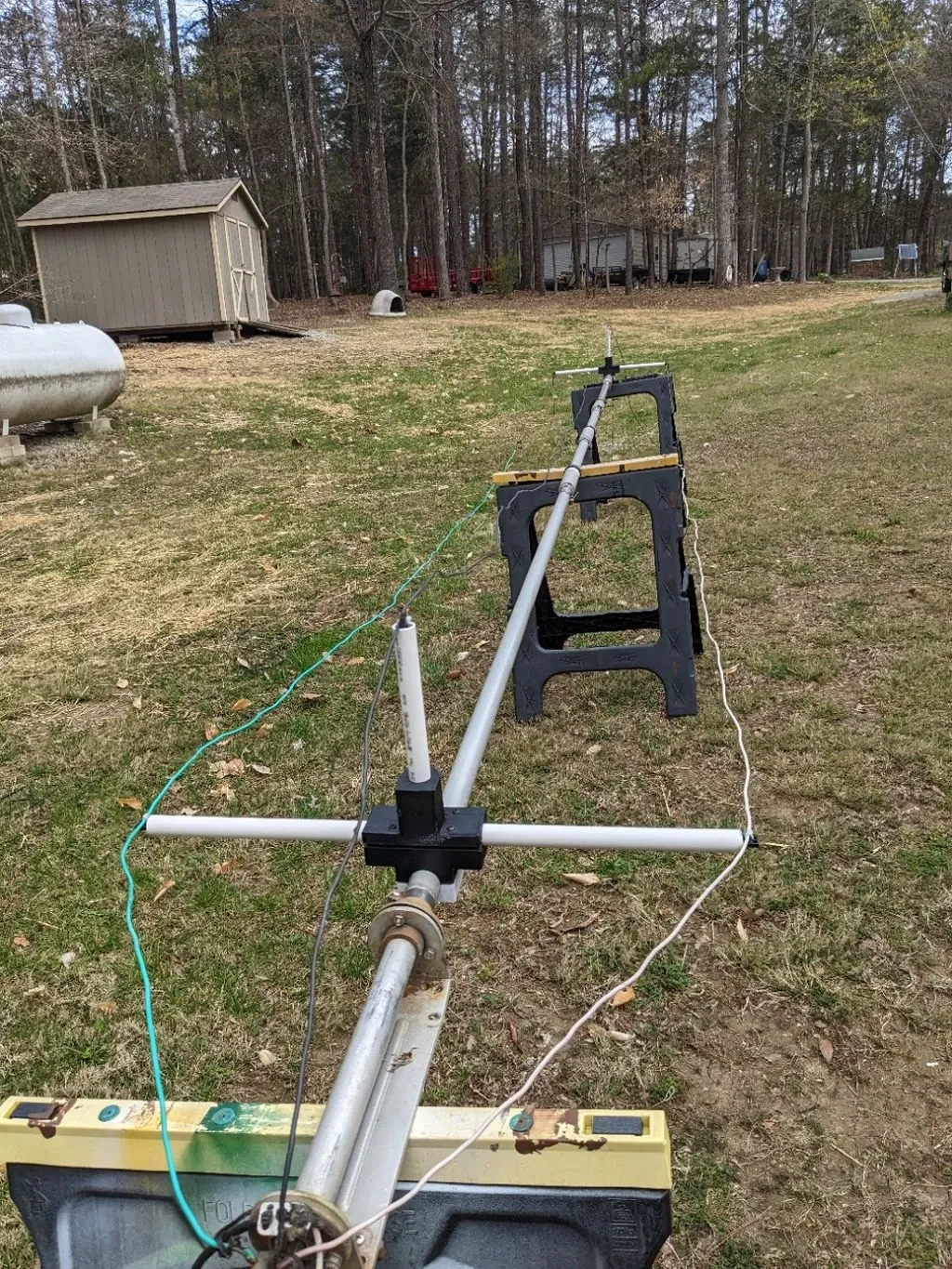

Возможны два варианта опоры выносных опор: 2-х и 3-х позиционная. В двухсторонней версии в каждом месте используется один ПВХ-отрезок длиной ½ дюйма, выполненный в виде перекладины, поддерживающей 2 провода. Трехходовая версия имеет дополнительное крепление под прямым углом к перекладине, которое можно использовать для крепления короткой трубы и поддержки третьего провода.

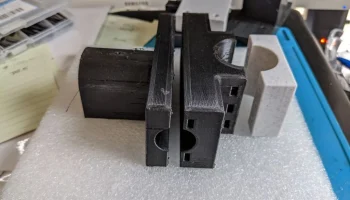

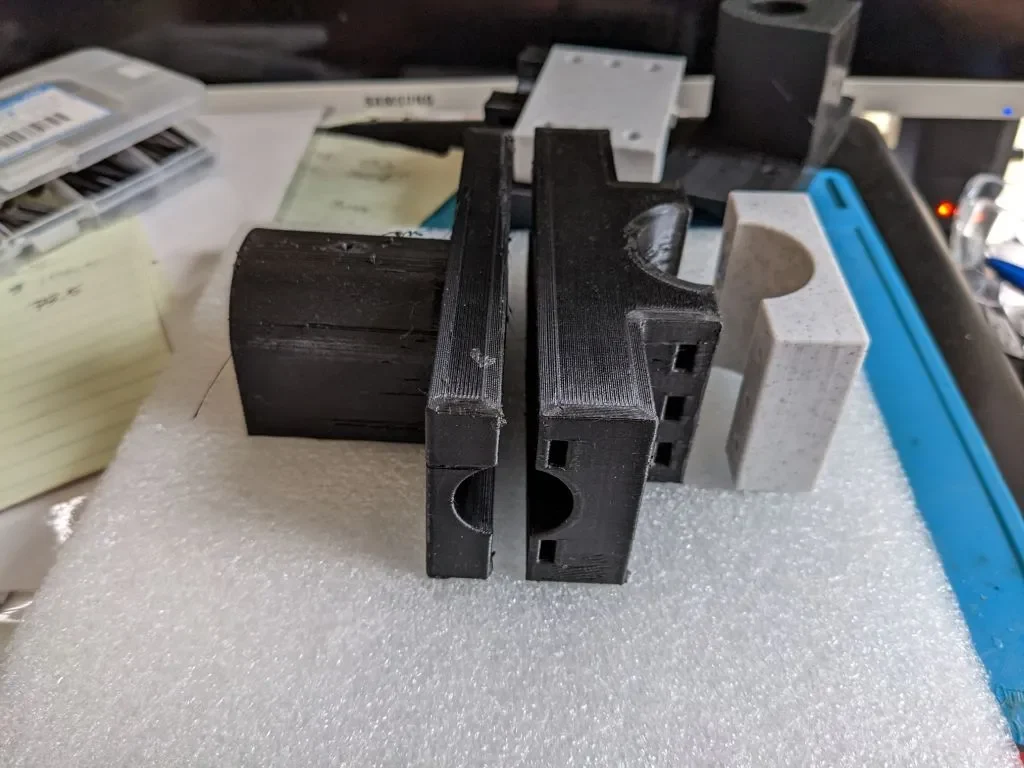

Зажим состоит из 3 моделей. Модель «верт» представляет собой задний зажим крепления к антенне. Модель «hor» существует в двухходовой и трехходовой версиях и удерживает опорные трубы для проволоки. В трехходовой версии вы можете использовать винт диаметром 3 мм, чтобы закрепить третью трубу, или, если необходимо, сверло и штифт. «Средняя» модель — это деталь посередине, которая удерживает невыпадающие гайки и крепится к обоим другим компонентам зажима.

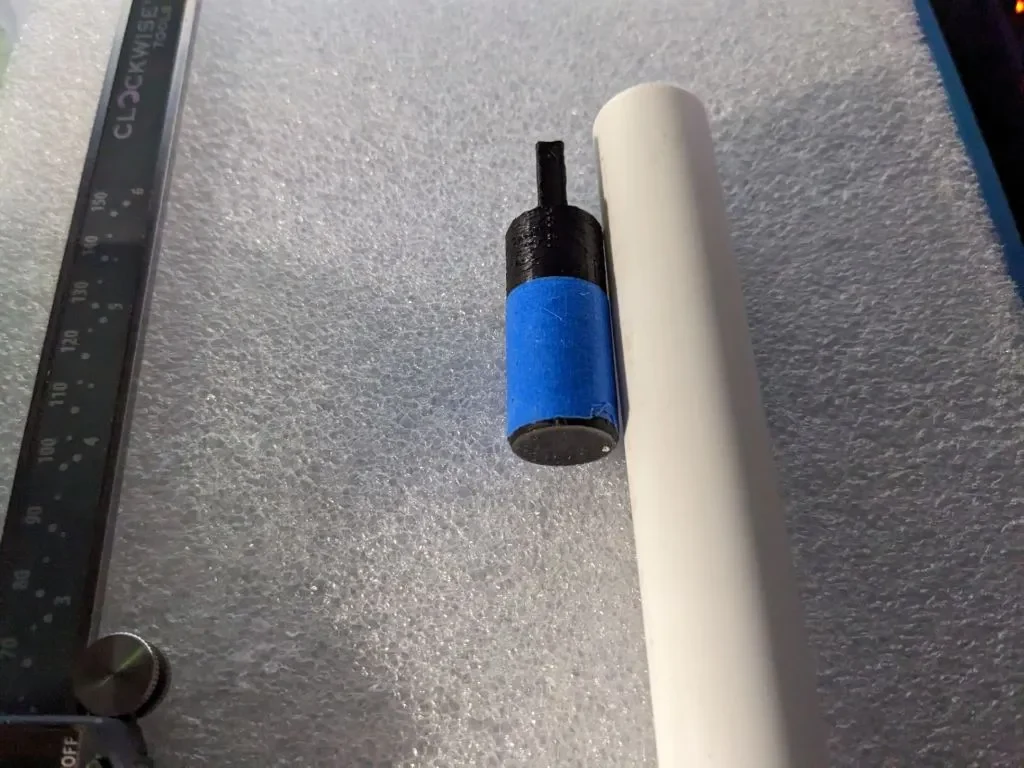

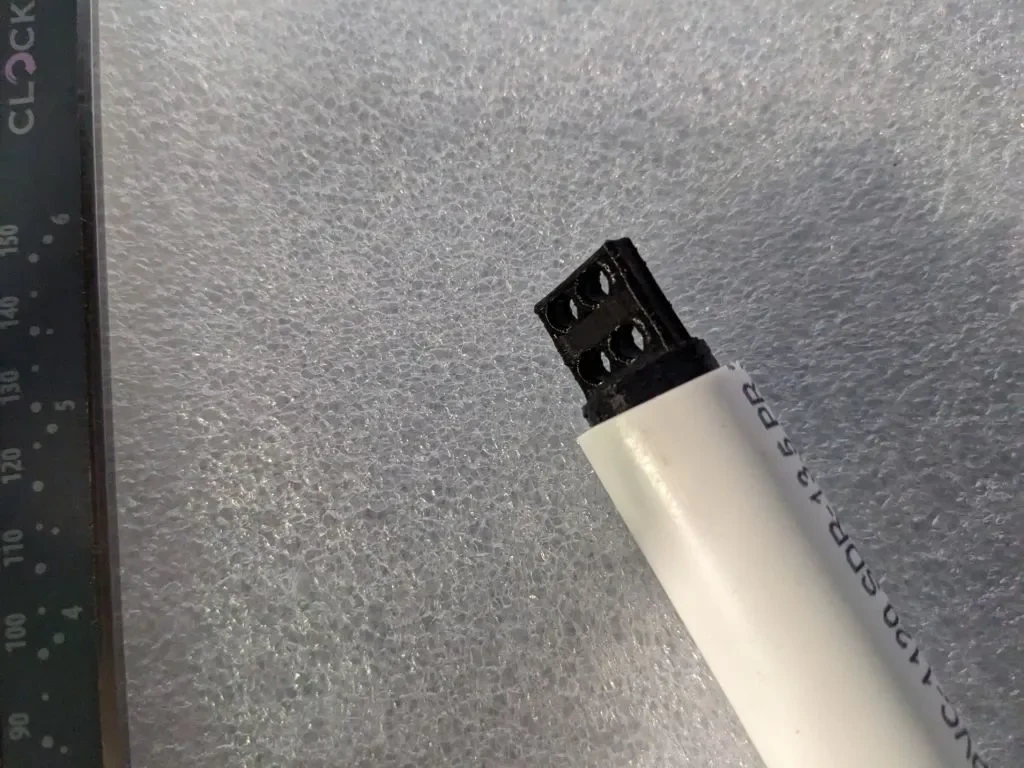

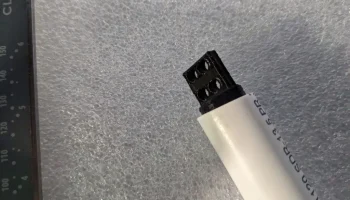

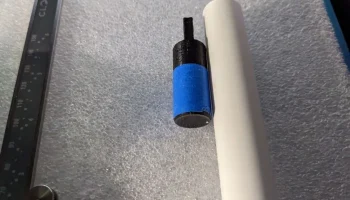

Представлены два варианта направляющих для трубной вставки. Один из них имеет диаметр около 15 мм и соответствует опубликованному внутреннему диаметру трубы из ПВХ ½ дюйма сортамента 40. Другой имеет диаметр около 17 мм и был напечатан для размещения трубы из ПВХ сортамента 40 ½ дюйма, продаваемой в местном магазине товаров для дома, которая не соответствовала техническим требованиям. Я предлагаю вам измерить внутренний диаметр трубы, которую вы будете использовать, и использовать наиболее подходящий размер, масштабируя по мере необходимости с помощью вашего слайсера. Я сделал вставки немного меньшего размера, чтобы с помощью малярной ленты отрегулировать их для плотного прилегания. Вы также можете просверлить и закрепить, если это предпочтительнее.
Я распечатал крепления без опор, и они оказались приемлемыми. Используйте большое количество стен для креплений, чтобы обеспечить достаточную прочность вокруг мест расположения винтов и гаек. При печати используйте материал, устойчивый к ультрафиолетовому излучению.
