Улучшенное крепление антенны для DeepSpace Seeker 3 с воз...

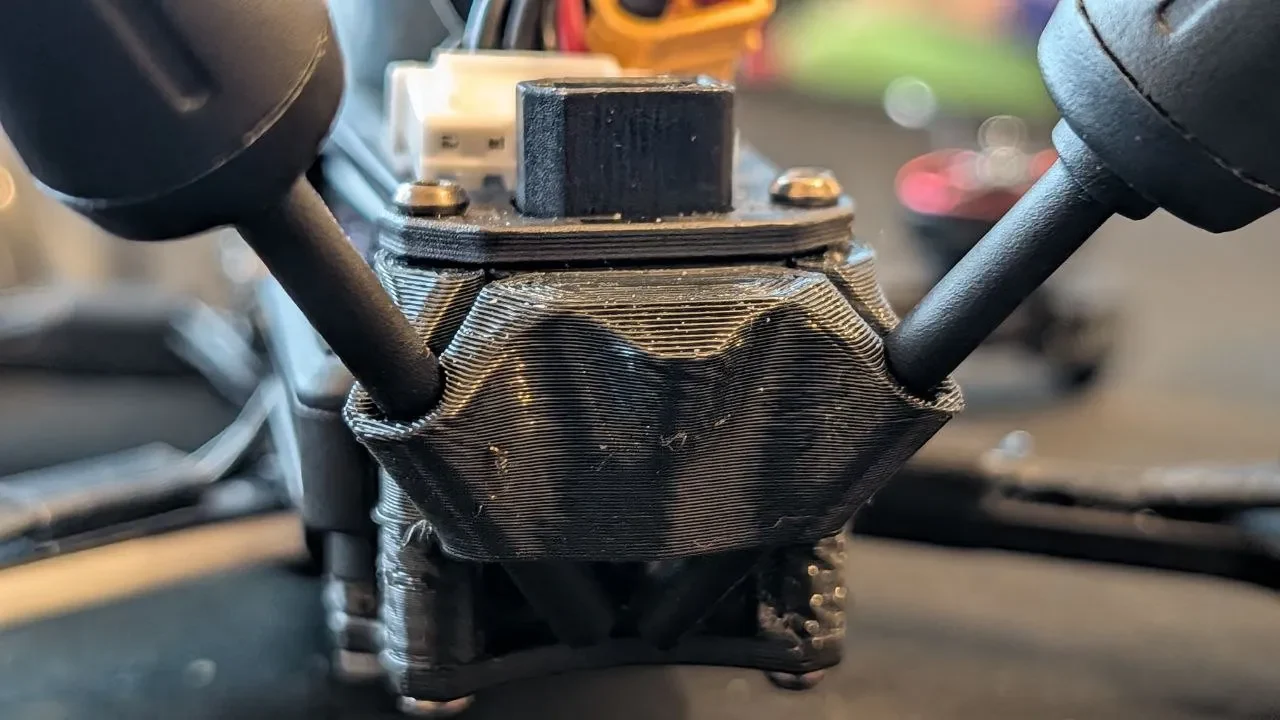

Мой недавно разработанный напечатанный на 3D-принтере держатель антенны представляет собой значительно улучшенное и безопасное решение для установки воздушного блока DJI O4 Pro на раму дрона DeepSpace Seeker 3. Этот модернизированный держатель разработан для обеспечения превосходного размещения и защиты антенны, что имеет решающее значение для обеспечения максимальной надежности видеосвязи во время полета.
Крепление антенны, изготовленное из прочного и легкого ТПУ (термопластичного полиуретана) или других гибких материалов, предназнач��но для того, чтобы выдерживать суровые условия полета с видом от первого лица, сводя при этом к минимуму дополнительный вес. Его новый дизайн гарантирует, что антенны расположены под оптимизированным углом в 60 градусов, что является значительным обновлением по сравнению с расположением оригинального держателя под углом 30 градусов. Этот более крутой угол имеет решающее значение для обеспечения четкой передачи и приема сигнала, что значительно снижает риск блокировки сигнала со стороны корпуса дрона.
Ключевые улучшения включают более точную подгонку антенн DJI O4 Pro Air Unit. В частности, приемное гнездо антенны было обновлено до 3,5 мм, что обеспечивает подходящую посадку по сравнению со слишком тугим гнездом диаметром 3 мм в оригинальной конструкции. Эта доработка снижает нагрузку на детали и устраняет вибрацию при агрессивных маневрах.
Гибкая природа материала ТПУ также помогает поглощать удары в случае аварии, защищая антенны от повреждений. Это нововведение предоставляет пилотам высоконадежный и эффективный метод оптимизации их современной системы передачи видео.
Рекомендуемые параметры печати
Материал: FLEX (я тестировал его с Fiberlogy Fiber Flex 40D).
Высота слоя: 0,2 мм
Поддержка: не требуется
Формирователь входных данных: нет (результаты выглядят лучше без формирователя входных данных)
Заполнение: 0% — 15%
Периметр: 2
Пороговый угол перехода по периметру: 1°
Только один периметр на первом слое: правда
