Кронштейн для крепления антенны Segway Navimow X4 RTK GNS...

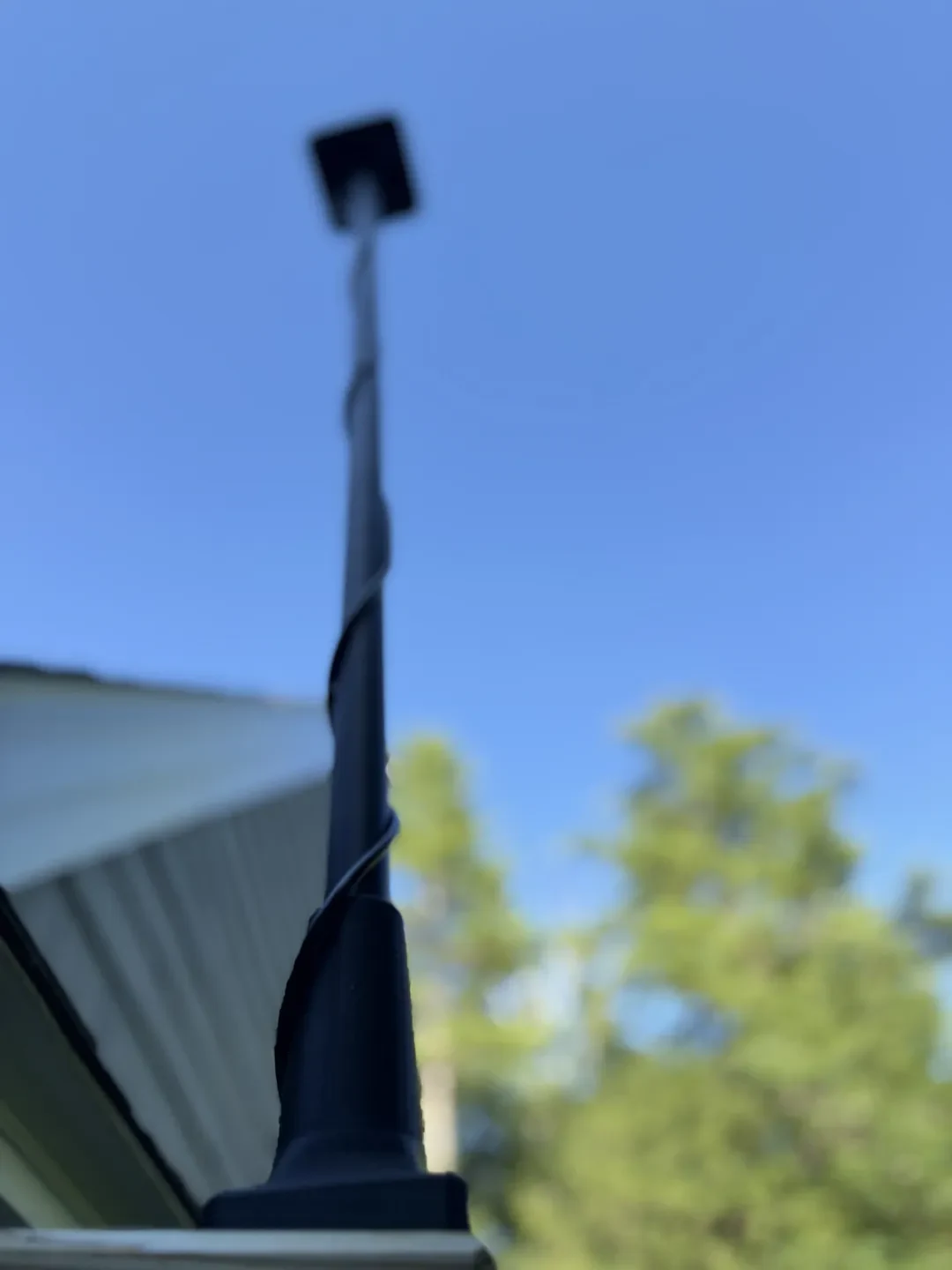

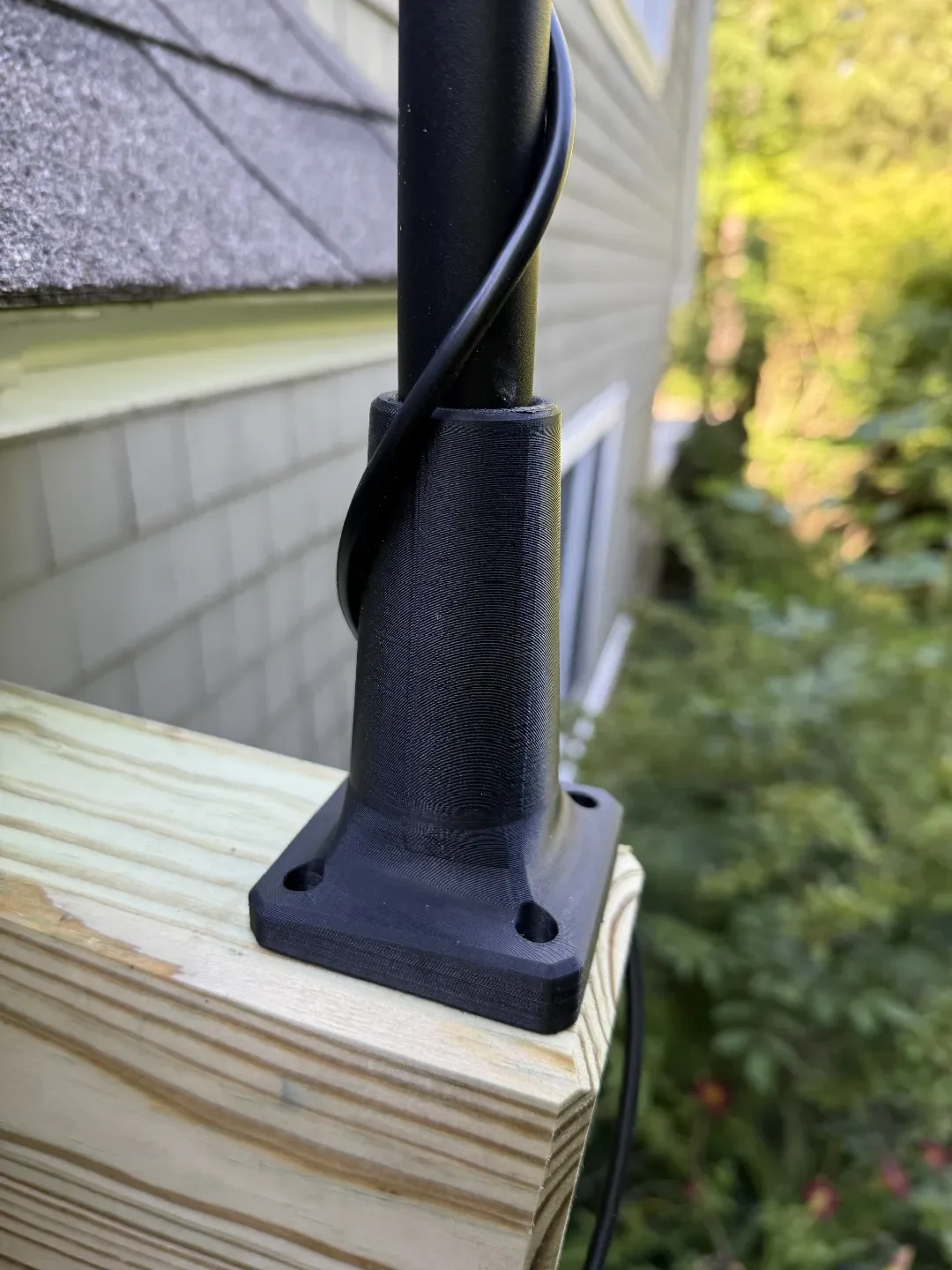

Это опорная плита для крепления опоры/мачты базовой станции антенны Segway Navimow X4 (X430, X450) «EFLS» (RTK GNSS/GPS) к горизонтальной поверхности (вторая конструкция предназначена для поверхности с наклоном 5°).
С помощью крепежного болта/винта секция опоры крепится к монтажной пластине: длина резьбы M12x1,25 мм (с очень мелким шагом) x ≥30 мм. Болт ввинчивается в резьбовую заглушку, приваренную к стойке на заводе, которая обычно используется для крепления стойки к штатному заземляющему штырю.
Опорная пластина предназначена для крепления к поверхности с помощью винтов №8 (подойдет также M4).
Ориентация печати:
Печатайте, расположив нижнюю плоскость на печатной платформе в той же ориентации, в которой пластина крепится к стене.
Рекомендуемый тип нити:
PETG или ASA, в идеале с армированием из углеродного или стекловолокна. TPU-CF может быть еще одним хорошим выбором, если он у вас есть.
Рекомендуемые настройки печати:
Высота слоя 0,2 мм
40% заполнение
Шов расположен вдоль внутреннего отверстия для винта и поверхности
Вертикальные снаряды: 4
Верхний/нижний слои: 5
Размещение шарфового соединения: везде
Переменная высота слоя с дополнительными слоями на пологих склонах (или просто используйте «адаптированную» высоту слоя)
Предлагаются «мышиные уши» или поля, чтобы крепление не скручивалось с печатной платформы.
Поддерживает:
Опоры для поддержки плоскости ниже центрального отверстия.
Примечание. Это относится только к серии газонокосилок-роботов Segway Navimow X4 и, возможно, также относится к моделям таких газонокосилок, продаваемых в США. Размеры антенн для других газонокосилок Navimow могут отличаться, о чем свидетельствуют отдельные сообщения в Интернете.
