Антенна свечи зажигания для радиолюбителей...

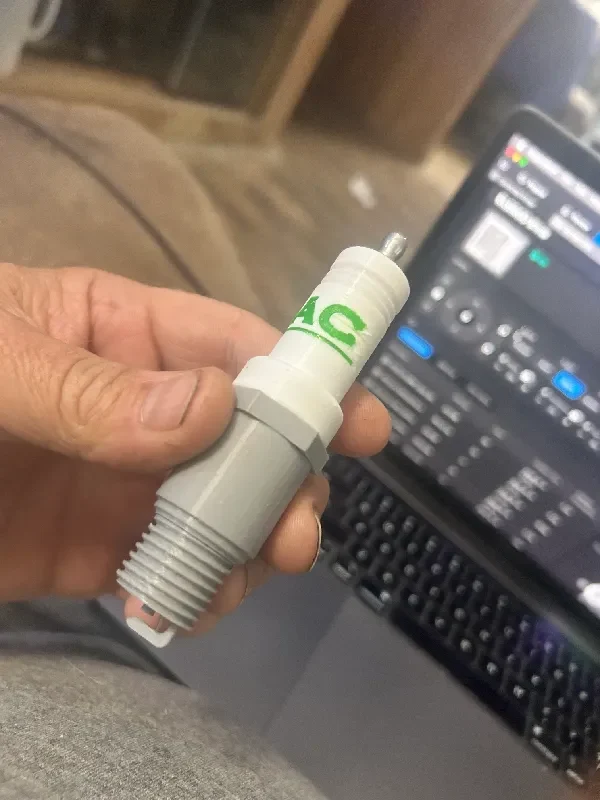

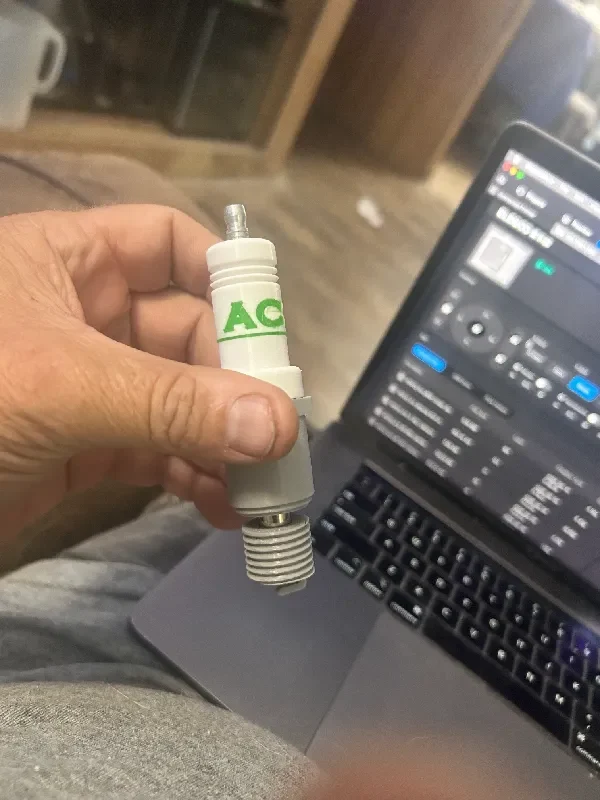

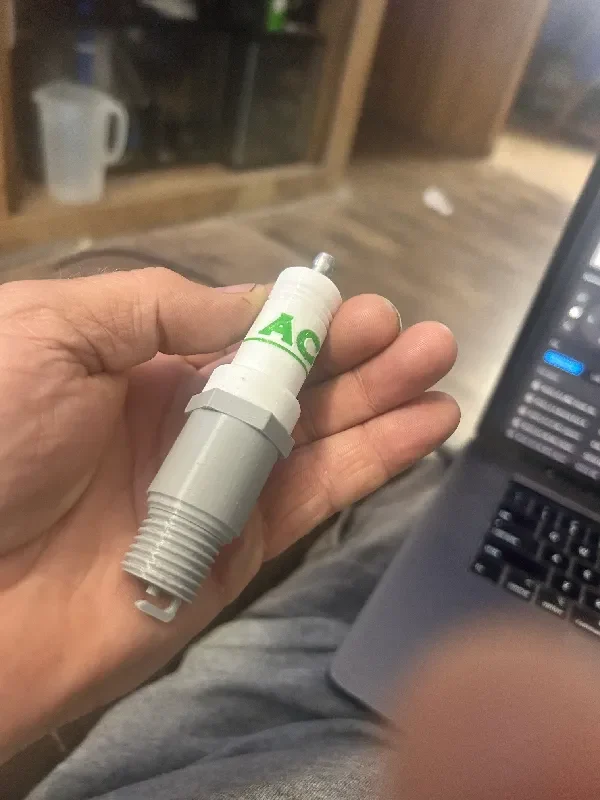

Закончил последнюю часть антенны свечи зажигания.
Я знаю, что это новинка, но это настоящая рабочая антенна EFHW 49:1. Я подумал, почему бы не сделать его максимально приближенным к реальному.

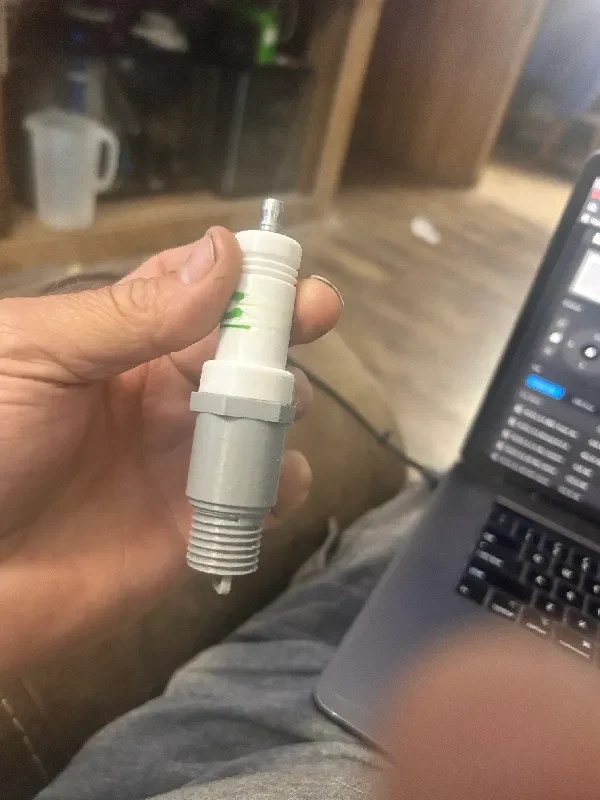

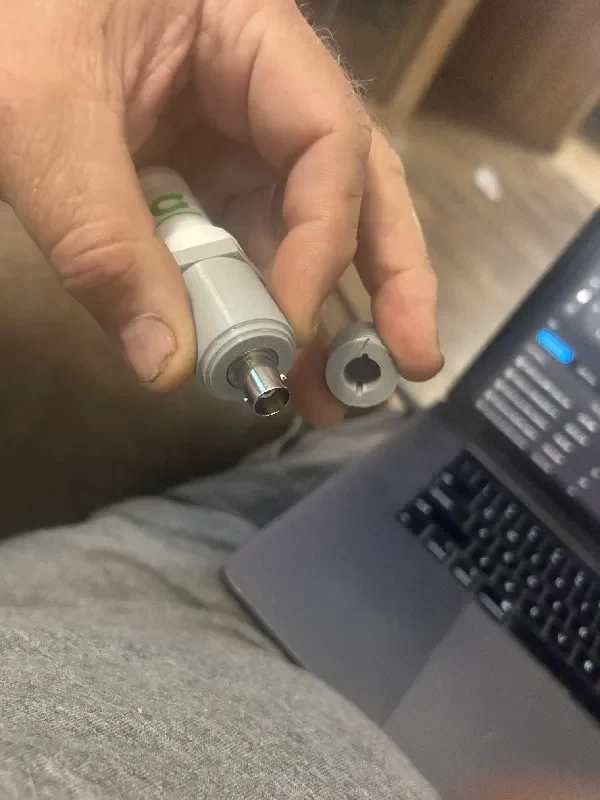

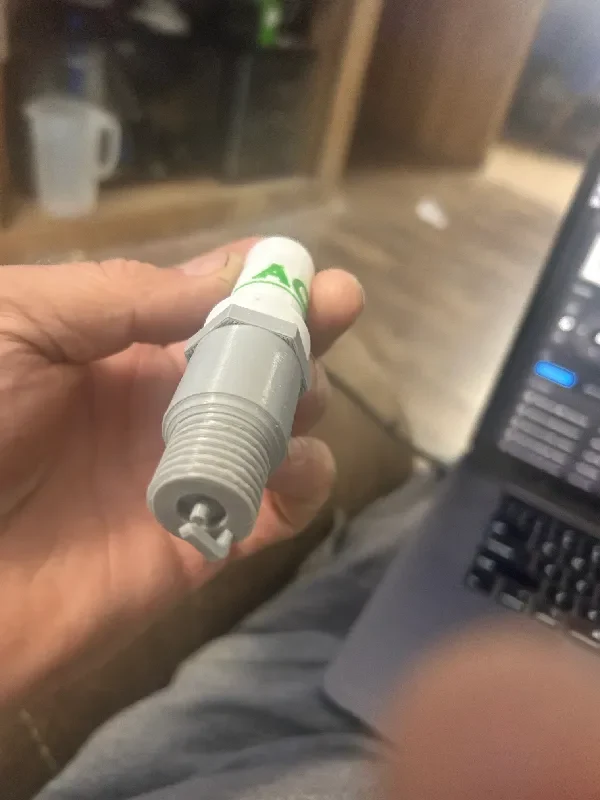

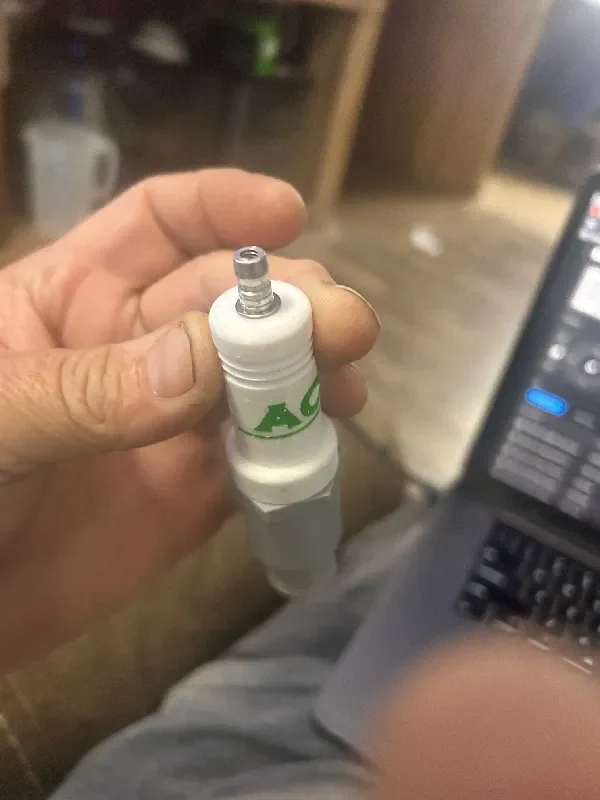

Колпачок BNC выполняет роль резьбового конца заглушки. Верхний конец представляет собой настоящий наконечник свечи зажигания переменного тока с резьбой 5 мм. Я использовал болт 5 x 30 мм с внутренней стороны верхней части свечи.
Я протестировал свой трансформатор, и он показал КСВ 1,3:1 на тестовой нагрузке 2,45 кОм от диапазона 80 метров до диапазона 10 метров, поэтому следующим шагом будет отрезать полуволновой провод, закрепить его наверху и подключить к другим радиолюбителям.
Мне нравится создавать работающие модели, лол.

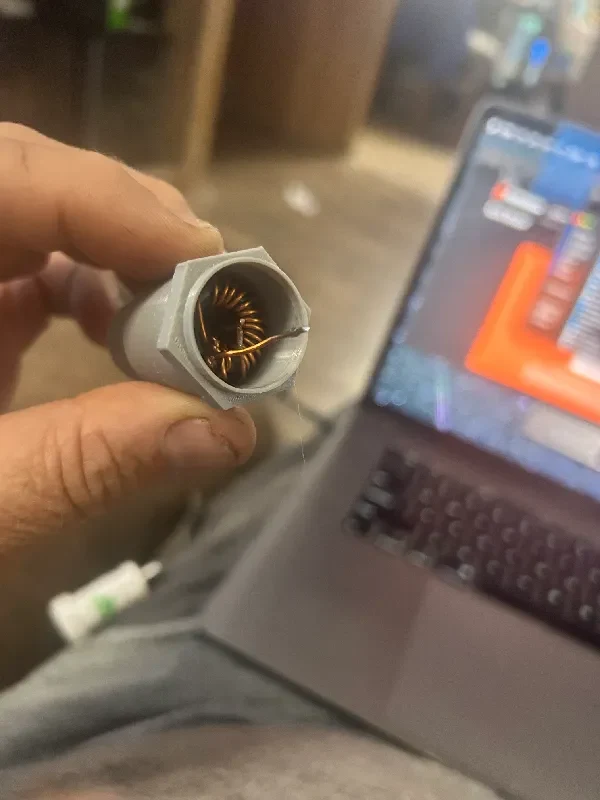

В качестве трансформатора я использовал ферритовый тороид F82-43 с магнитным проводом 18ga. Я намотал его с двумя первичными обмотками и всего 14, чтобы создать трансформатор 49:1 для полуволновой антенны с торцевым питанием. После намотки я протянул центральный провод BNC, соединенный с отдельным куском магнитного провода вверх по центру, чтобы соединить его с концом обмотки трансформатора. сторона заземления подключается к кольцевому разъему на задней стороне разъема BNC. Я сделал отверстие круглым, а не шпоночным, так как невозможно затянуть гайку сверху, поэтому в игру вступает необходимость в держателе гайки. это немного неудобно, но можно сделать: как только он затянется, он очень хорошо держится, чтобы его затянуть. все это для малой мощности 20 Вт или меньше. вы могли бы использовать более высокую мощность, но если он нагреется, это может смягчить конструкцию, поэтому я бы оставил ее на уровне менее 20 Вт.
Распечатал все в PETG. другие нити могут нуждаться в регул��ровке.
Как всегда, спасибо и приятных идей для печати!
