140+430 3+4 Двухдиапазонная антенна Яги-Уда...

[РУ]

Антенну я сделал из медных трубок диаметром 15 мм. Перекладина представляет собой деревянный брусок размером 15х20 мм. Антенный кабель 5D-FB (8 мм, 50 Ом). Для него в держателях имеются отверстия, хотя я допустил некоторые ошибки при выполнении отверстий для пайки соединения с держателем активного элемента.

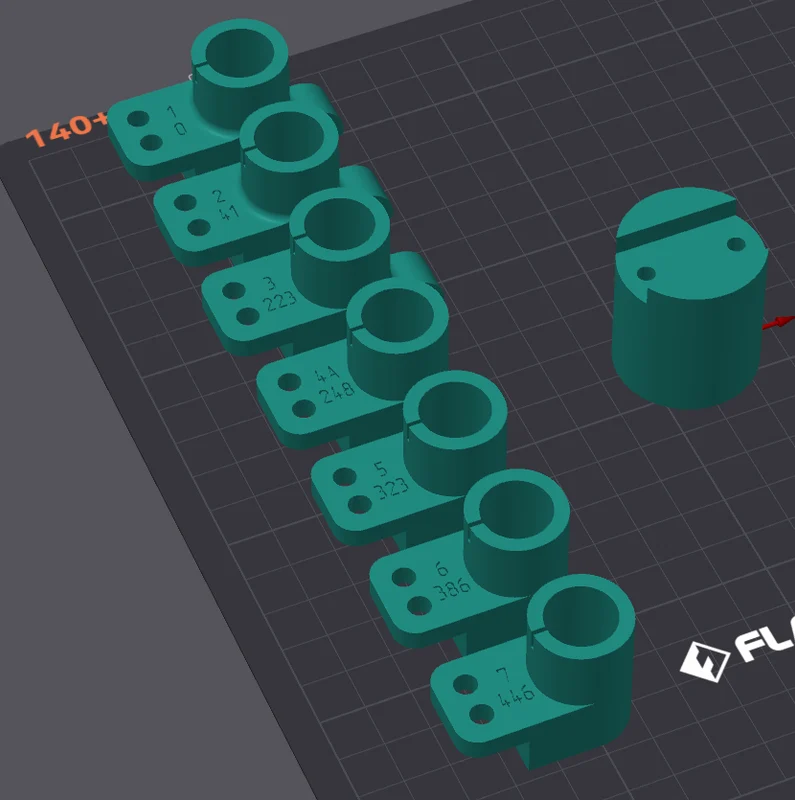

На держателях есть цифры — верхняя — положение элемента (1-7, при активном обозначенном как 4А), нижняя — расстояние между первым элементом и центром этого конкретного элемента. Итак, первый отмечен (1;0), что означает, что это контрольная точка, а седьмой отмечен (7;446), что означает, что его центр находится на расстоянии 446 мм от первого — вы поняли.

Я также сделал разъем для штатива своими руками с санитарной трубой диаметром 32 мм в центральной части.

Хотя результат не гарантирован, вы можете использовать держатели в своих целях. Или сделайте сами, измерьте характеристики и потом напишите в комментариях — буду благодарен. Я опубликую измерения NanoVNA, как только получу их.

Дизайн не мой, он принадлежит RV3EFG, я просто использовал трубы большего размера и оптимизировал его под них. Оригинальный файл MMANA также присутствует.

Я изначально планировал вторую полосу на 430 МГц, так что доработаю сам. Из-за диаметра труб резонанс сместился вниз.

UPD: После некоторой оптимизации длины элементов стали следующими:

1018 мм
395 мм
302 мм
1030 мм
307 мм
920 мм
288 мм

Согласно программному моделированию, это обеспечивает КСВ <2 при 413-438 МГц и 136-147 МГц.

ДЕРЖАТЕЛЬ АКТИВНОГО ЭЛЕМЕНТА ЕЩЕ НЕЗАВЕРШЕН.

[РУ]

Антенну, что я сделал из медных труб диаметром 15 мм. Бум — деревянный брусок 15х20 мм. Антенный кабель — 5D-FB (8 мм 50 Ом). В держателях для него есть неск��лько отверстий, хотя я допустил несколько ошибок, в отверстиях для пайки, соединения с держателем вибратора.

На держателях есть цифры — верхний обозначает положение элемента (1-7, активный обозначен как 4А), нижний — расстояние между первым элементом и центром этого элемента. Так, первый элемент помечен (1;0), что означает, что это точка отсчета, а седьмой помечен (7;446), что означает, что его центр находится на расстоянии 446 мм от первого.

Я также сделал разъем к штативу DIY с 32-миллиметровой сантехнической трубой в центральной части.

Хотя результат не гарантируется, можно использовать держатели по своему усмотрению для других антенн. Ну сделайте или антенну сами, измерьте характеристики и опубликуйте их в комментариях — буду очен�� благодарен. Я опубликую измерения NanoVNA, как только прилетит.

Дизайн не мой, он от RV3EFG, я просто использовал трубы большего размера и немного оптимизировал антенны под них (но это не точно). Оригинальный файл MMANA также присутствовал.

Изначально планировал второй диапазон на 430 МГц, поэтому буду допиливать у себя уже. Из-за диаметра трубы раздался звук вниз.

UPD: После некоторой оптимизации длины элементов стало следующее:

1018 мм
395 мм
302 мм
1030 мм
307 мм
920 мм
288 мм

Согласно ММАНА, это обеспечивает КСВ <2 на частотах 413~438 МГц и 136~147 МГц.

Крепление для активного элемента все еще дорабатывается.
