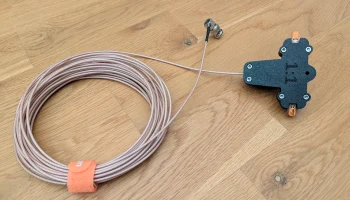

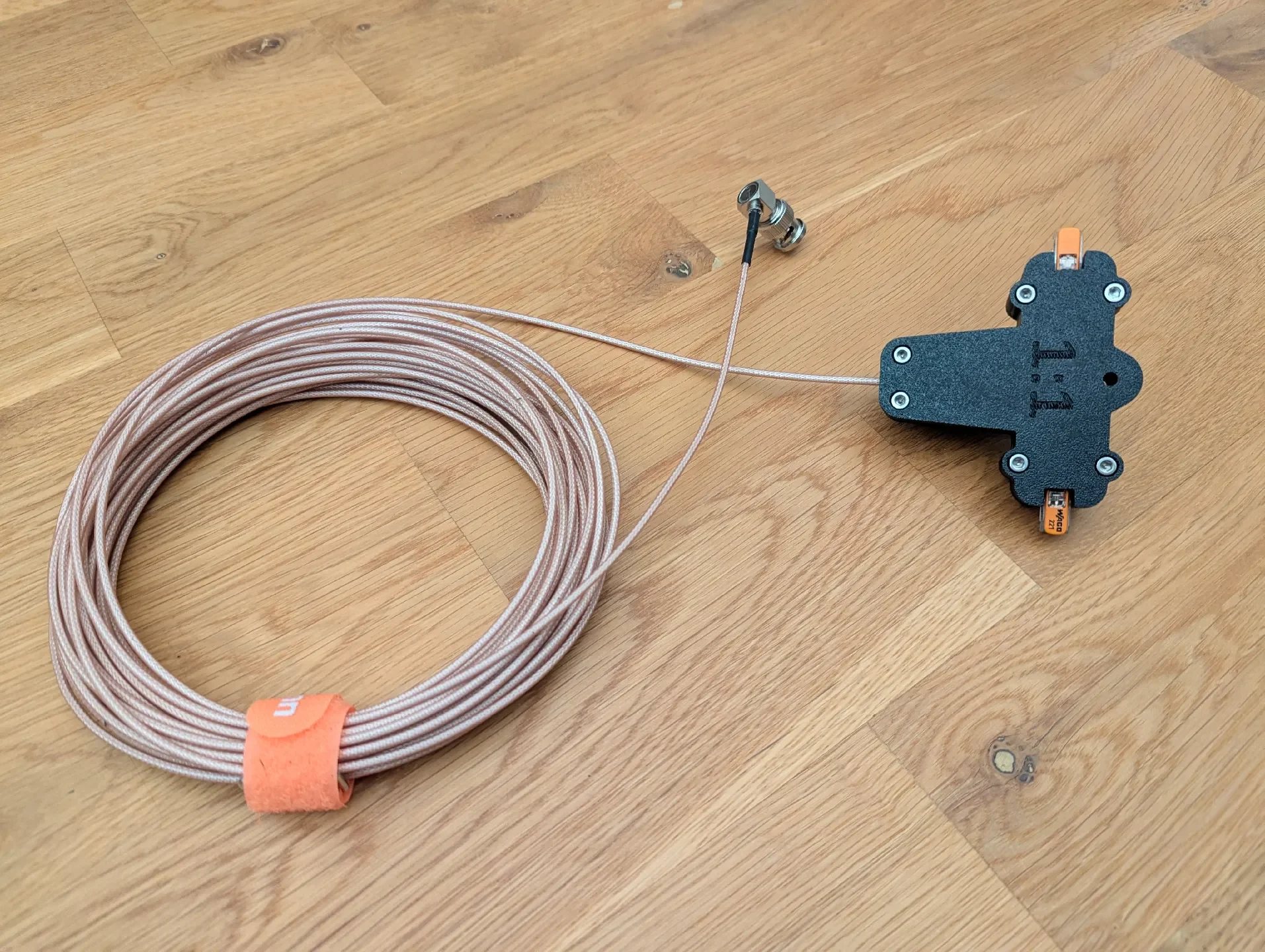

QRP Антенный балун с разъемом WAGO
Источник:

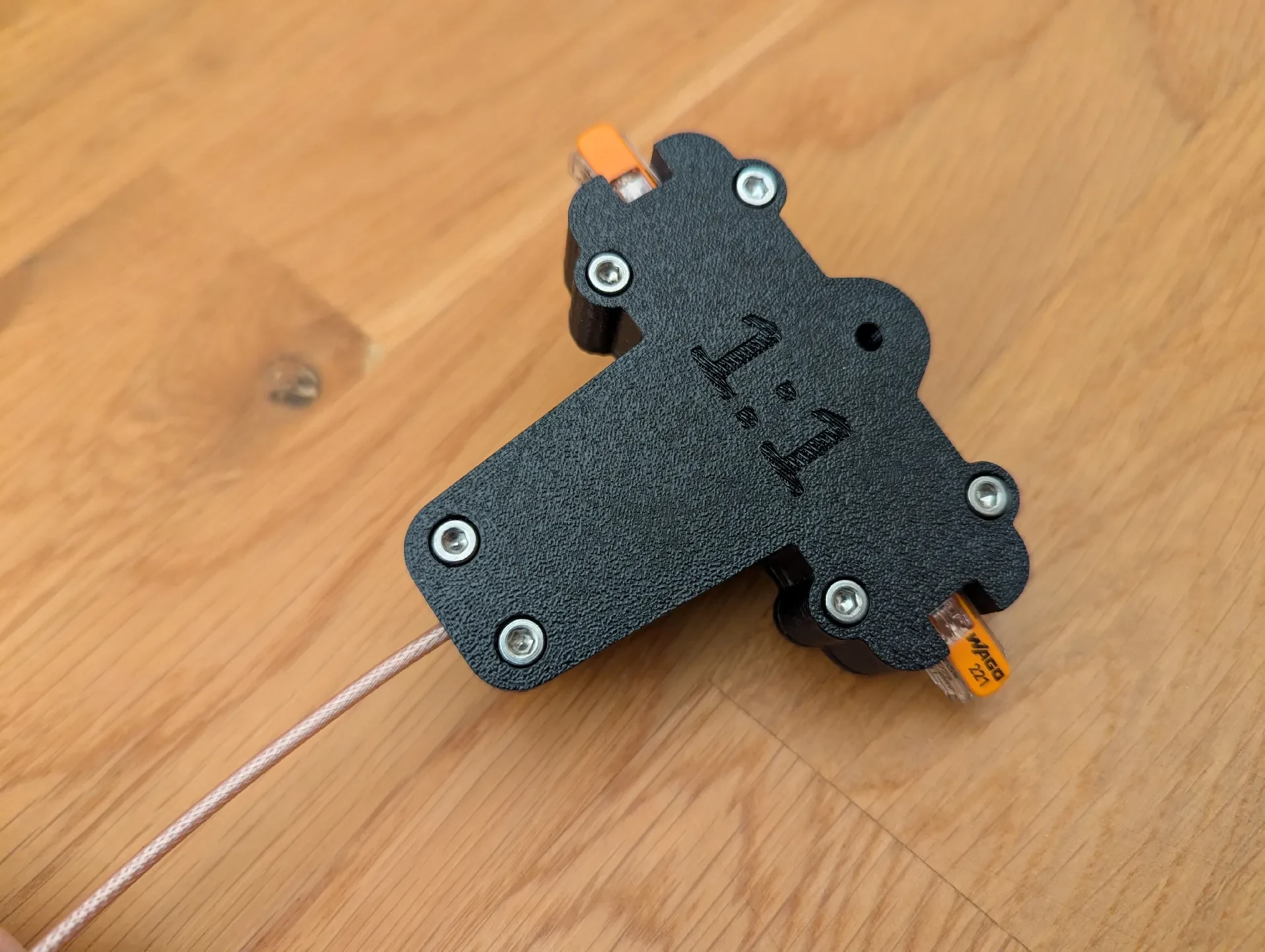

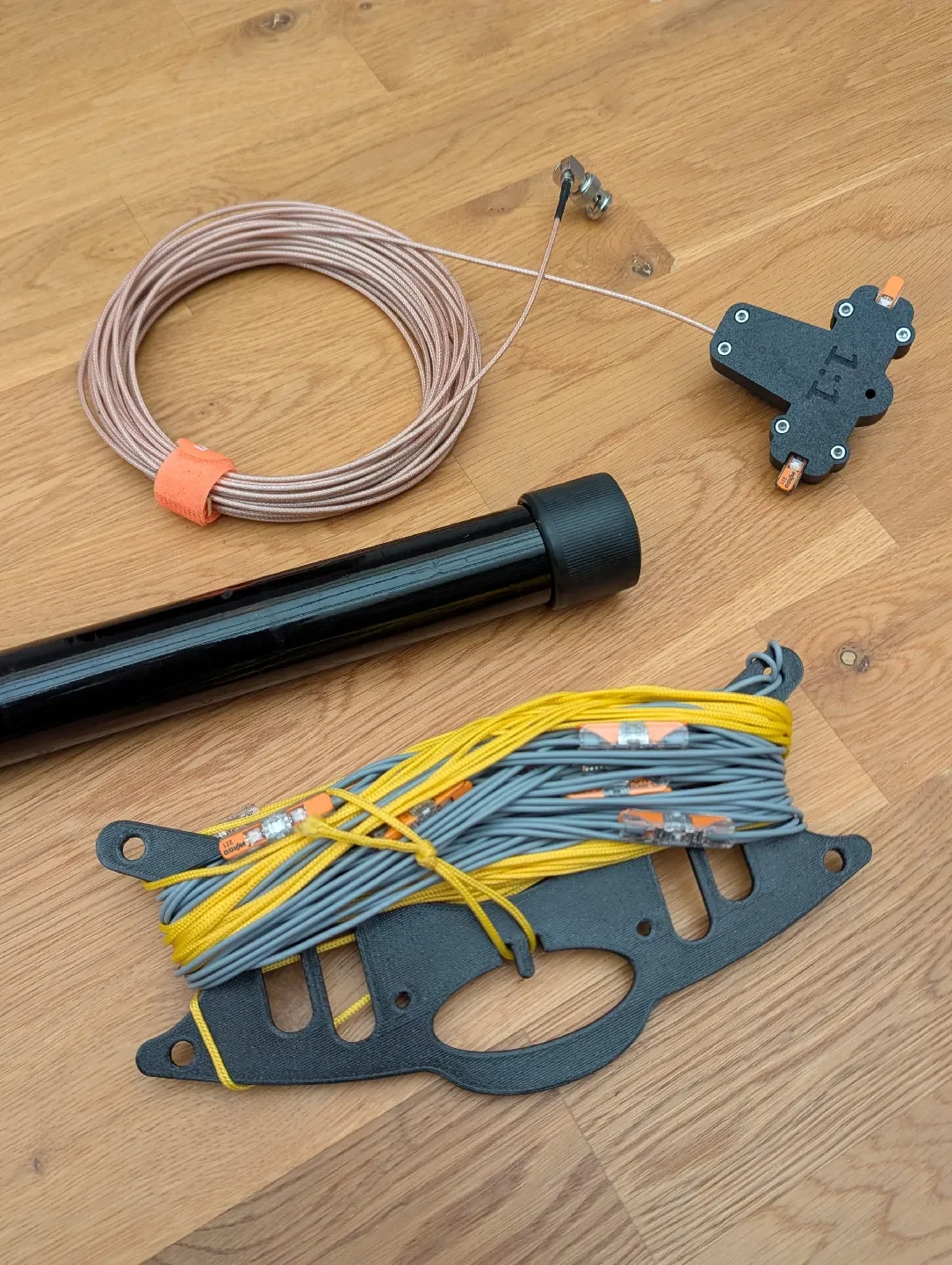

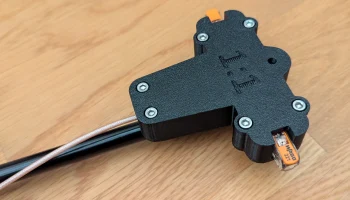

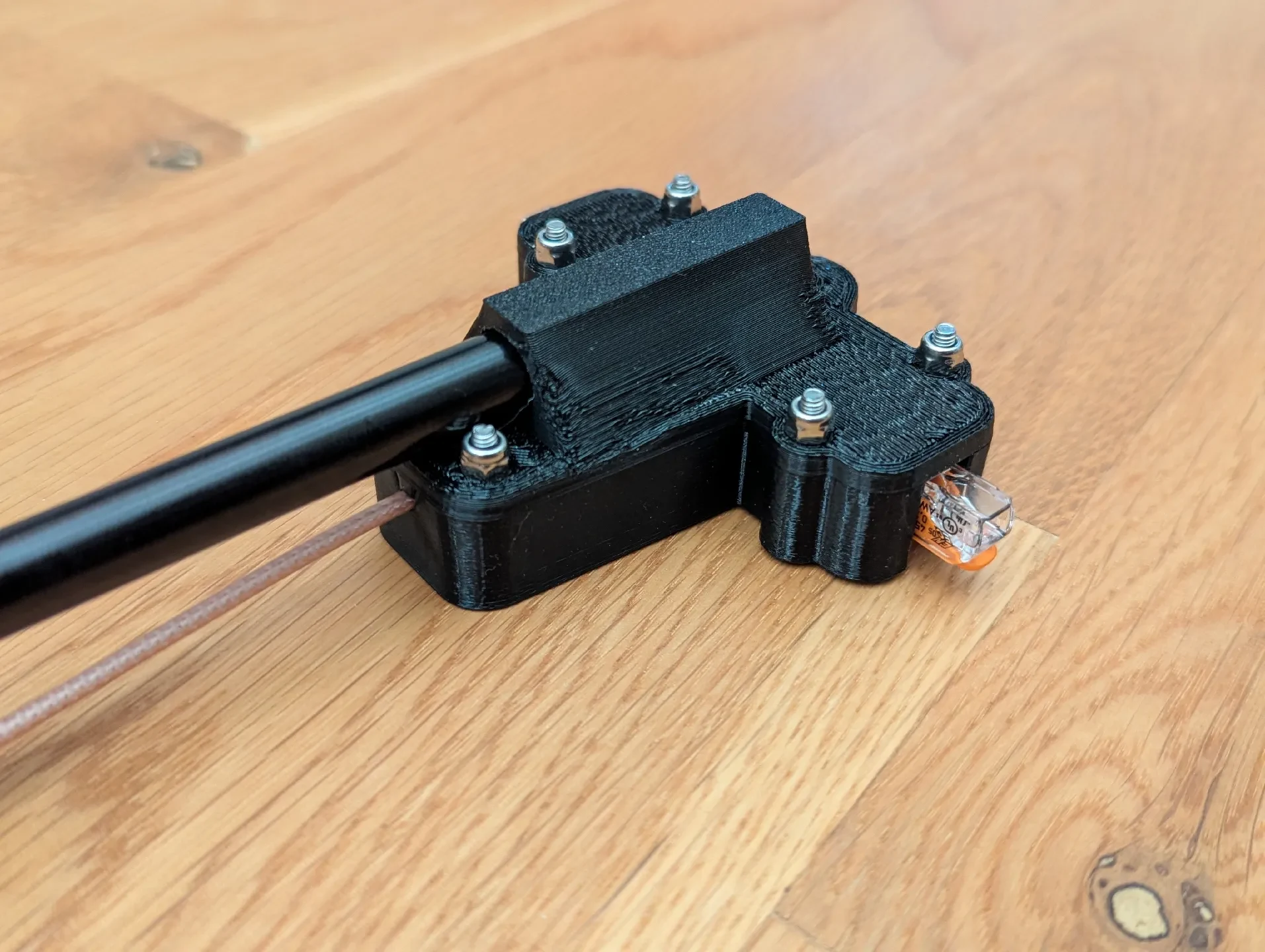

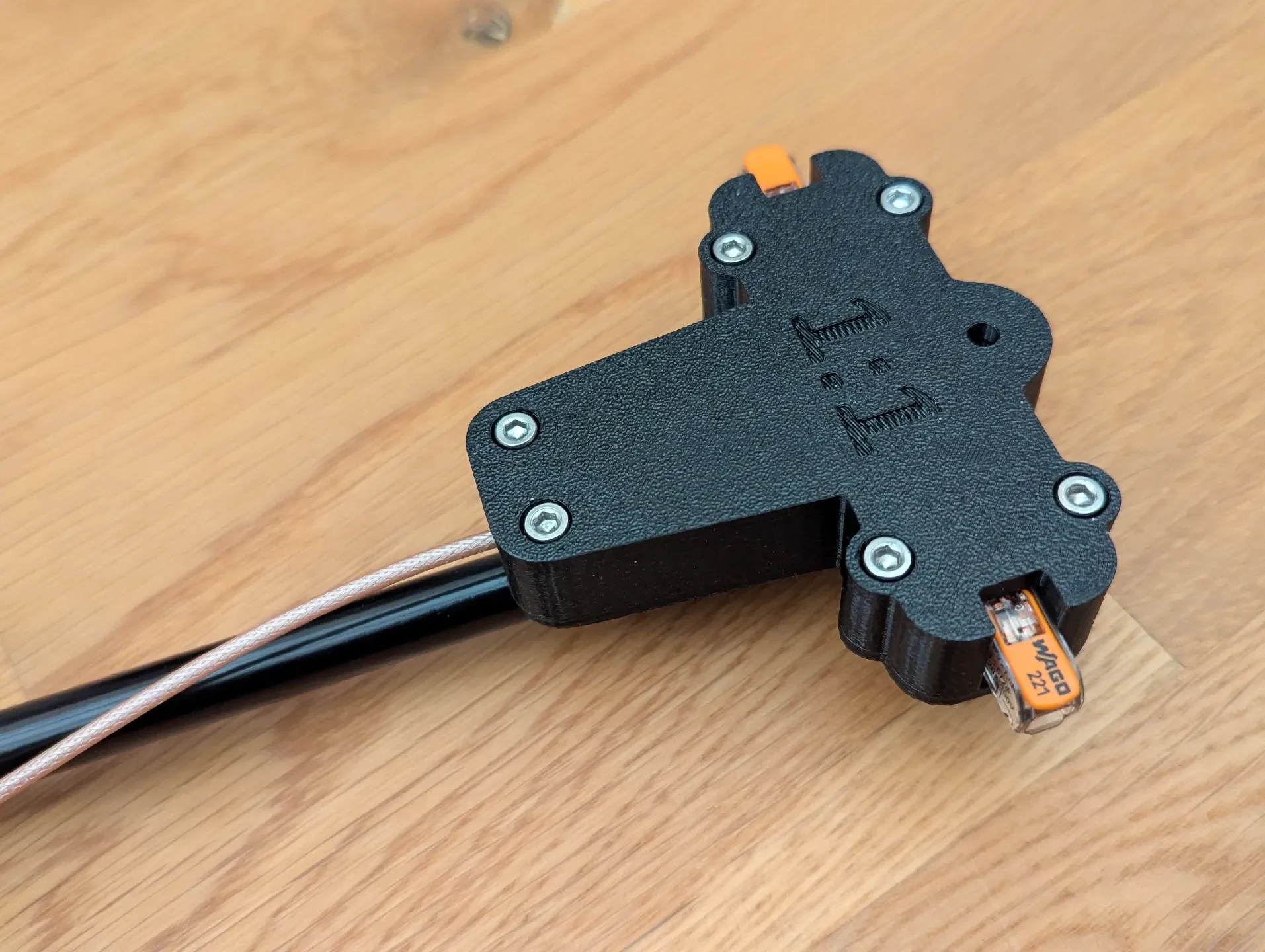

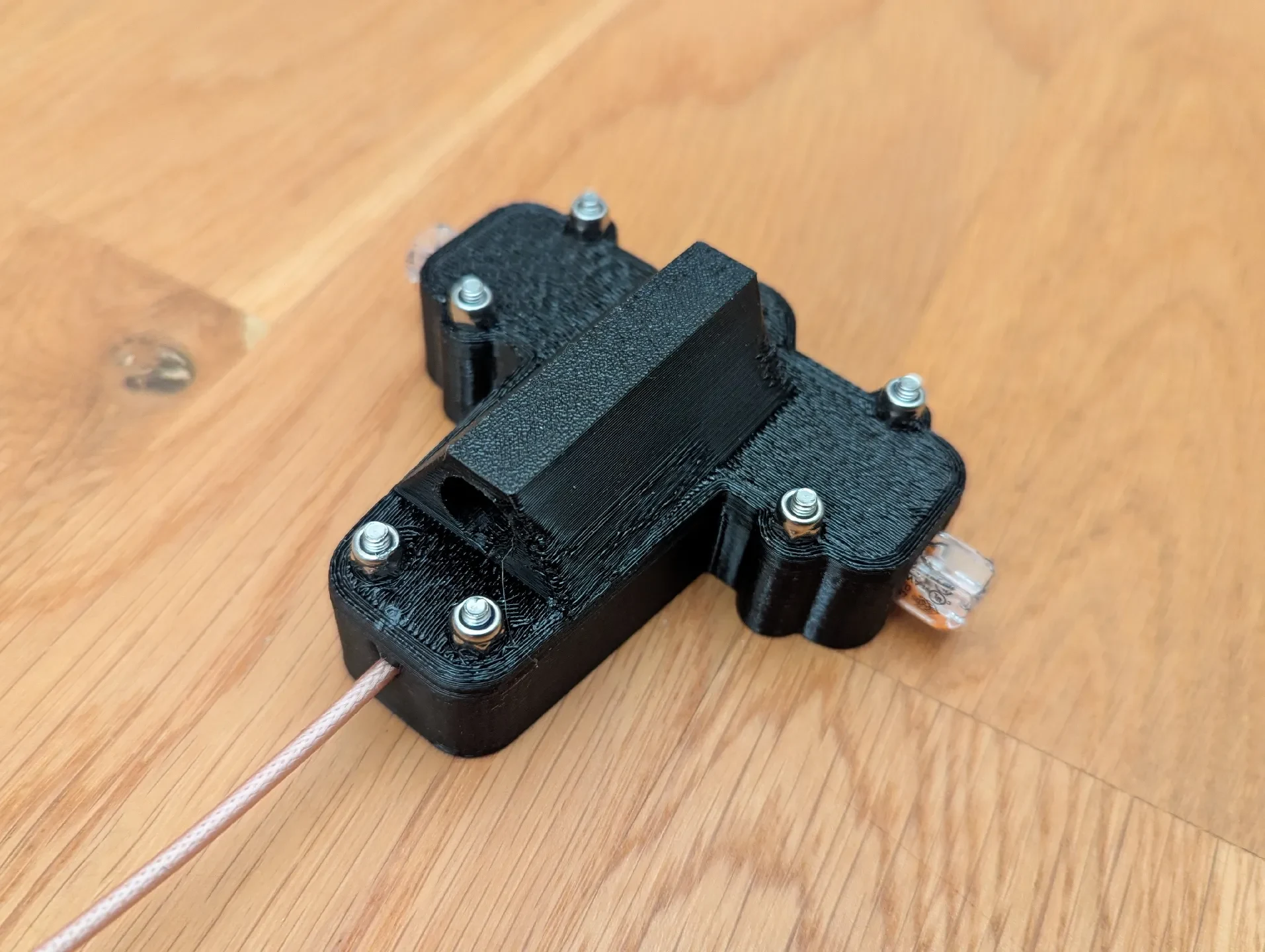

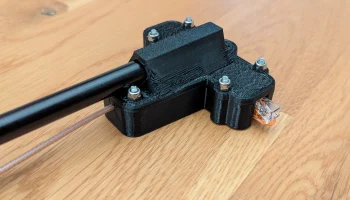

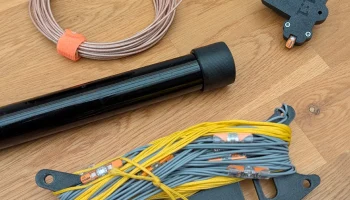

В напечатанной на 3D-принтере коробке имеется отверстие диаметром 10 мм, через которое можно надеть мачту из стекловолокна.

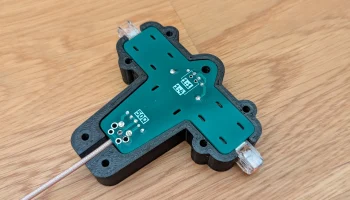

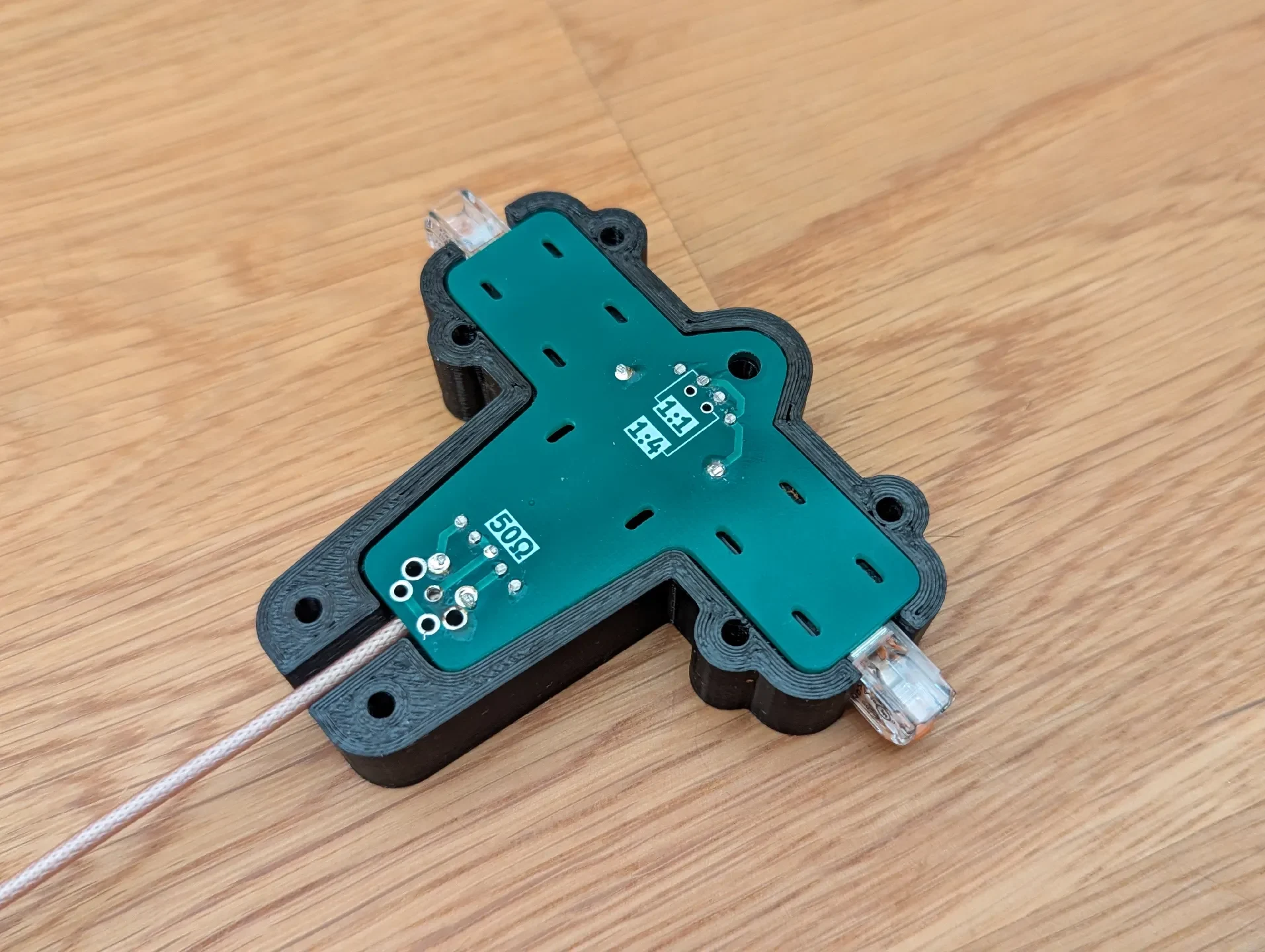

На плате имеется клемма для пайки разъемов SMA или BNC (в данной реализации не используется).
Скриншот измерений ВАЦ с неидеальным резистором сопротивлением 51 Ом.
спецификация

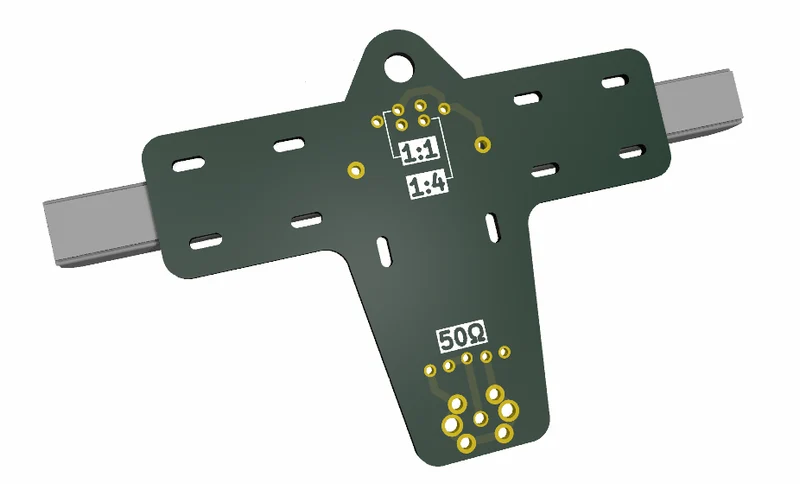

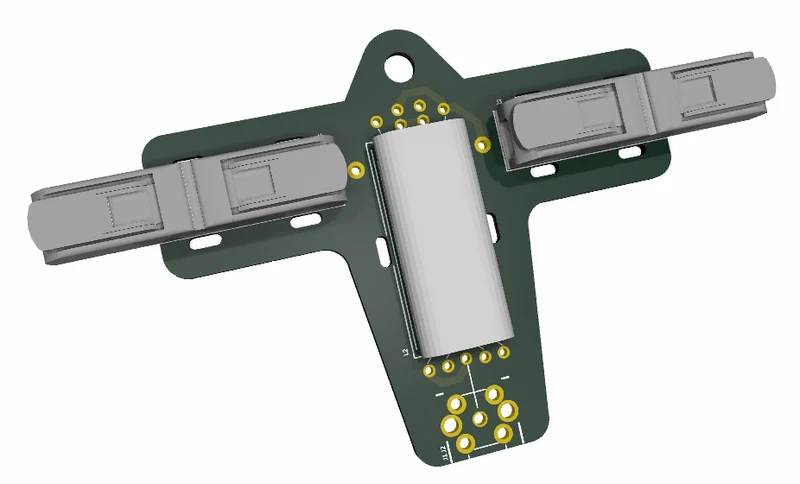

Печатная плата — см. исходные данные Gerber

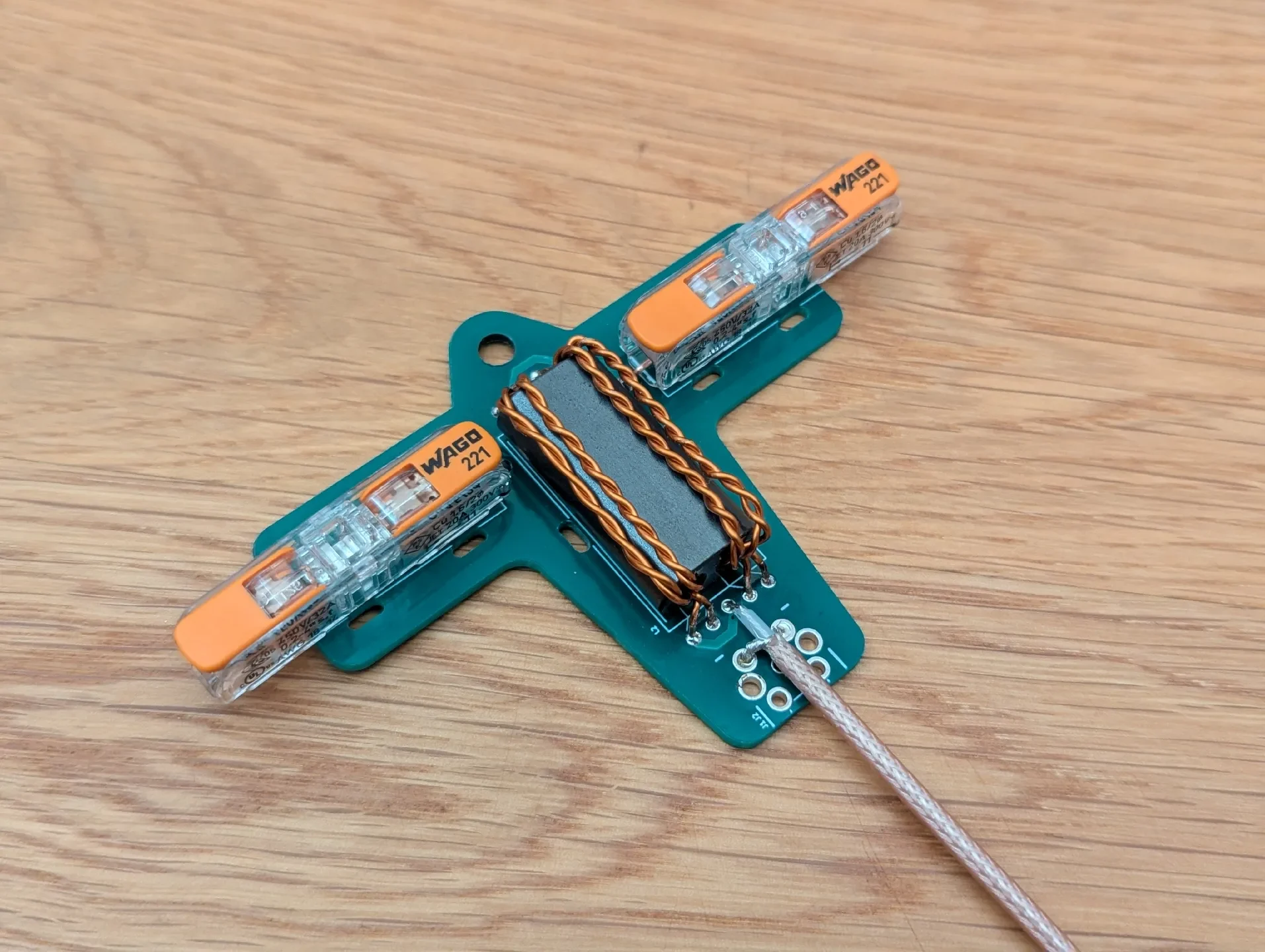

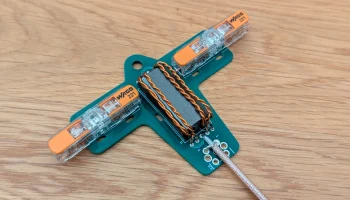

1 ферритовый тороид 73 с 2 тремя витками витого проводника/пары
2x клеммы WAGO (+ другие для разделения диполем на отдельные полосы)
1x печатная плата (данные Gerber включены в прикрепленный zip-файл)
6x M3x20 мм
6 гаек M3
Коаксиальный RF-кабель RG316
1 разъем BNC
дополнительный намотчик каната
