Крепление антенны uConsole с двойным SMA...
Введение
Я нашел в Интернете два или три других крепления антенны uConsole, которые можно распечатать на 3D-принтере. Сначала я видел видео Sn0ren на YouTube, где он дал ссылку на свою версию. Он маленький и легкий, и я распечатал его, но обнаружил проблему: рекомендуемый им антенный кабель u.FL — SMA слишком короткий для моей uConsole — у меня нет версии Raspberry Pi CM4.
Теперь я мог бы получить другой, более длинный кабель, но мне также нужна была платформа, на которой
установить хотя бы еще одну антенну — одну для GPS и, возможно, одну для ADSB, второго модуля Wi-Fi или чего-то еще.
Для поддержки более чем одного SMA для монтажа на панели корпус должен
Обеспечьте достаточно места для разгрузки кабеля от натяжения в двух измерениях. Итак, похоже, мне нужен корпус большего размера, чем я мог бы найти в готовом виде.

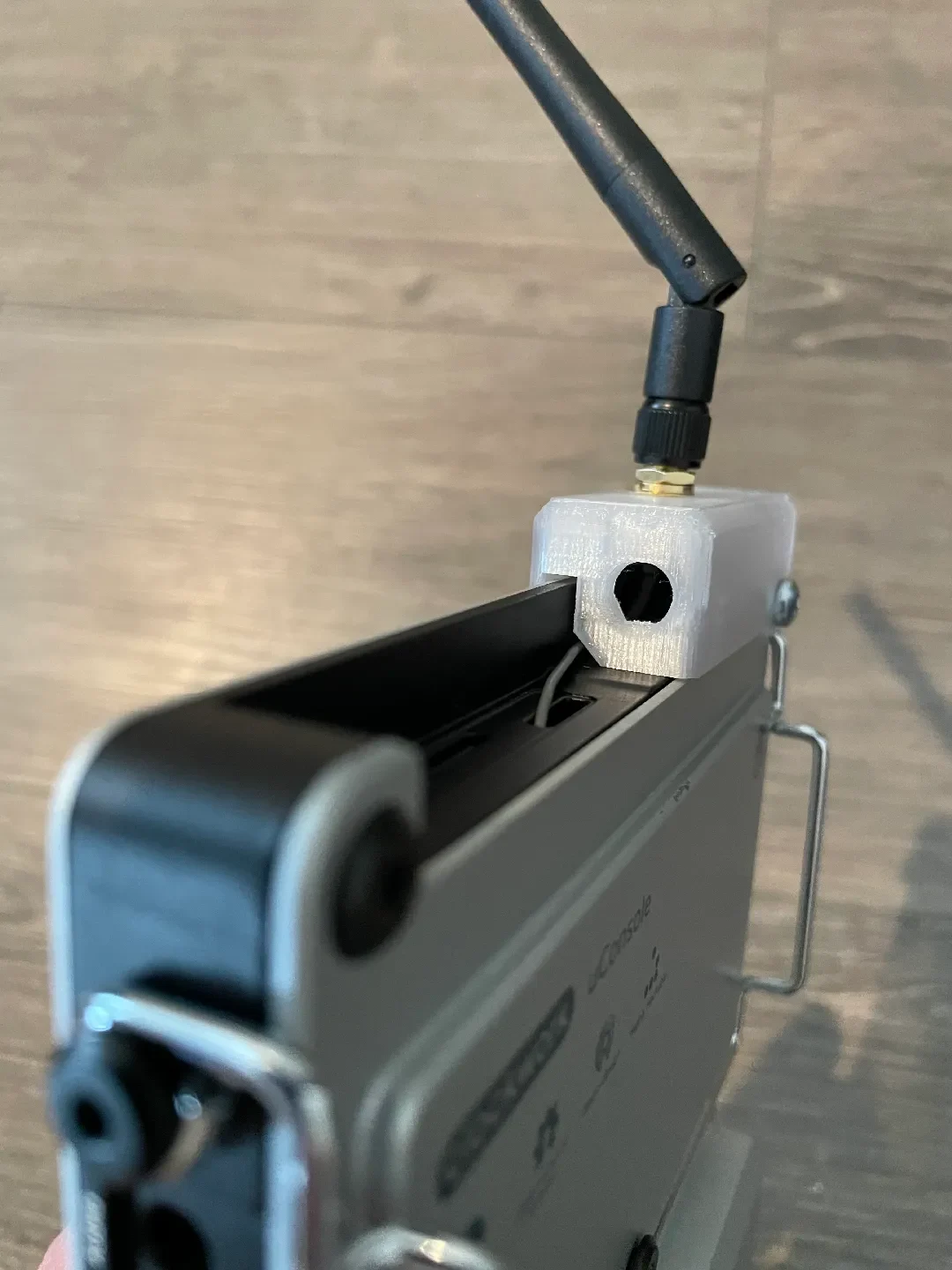

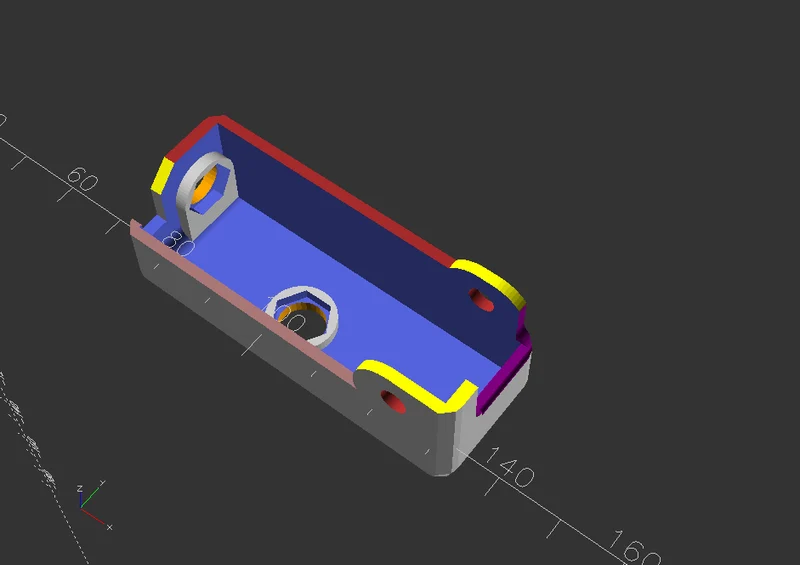

Я создал модель ниже. Он имеет два монтажных отверстия SMA со встроенными
шестигранная гайка для кабелей, рекомендованная Sn0ren, и это значительно упрощает установку. Это стоило того, чтобы добавить.
Варианты дизайна

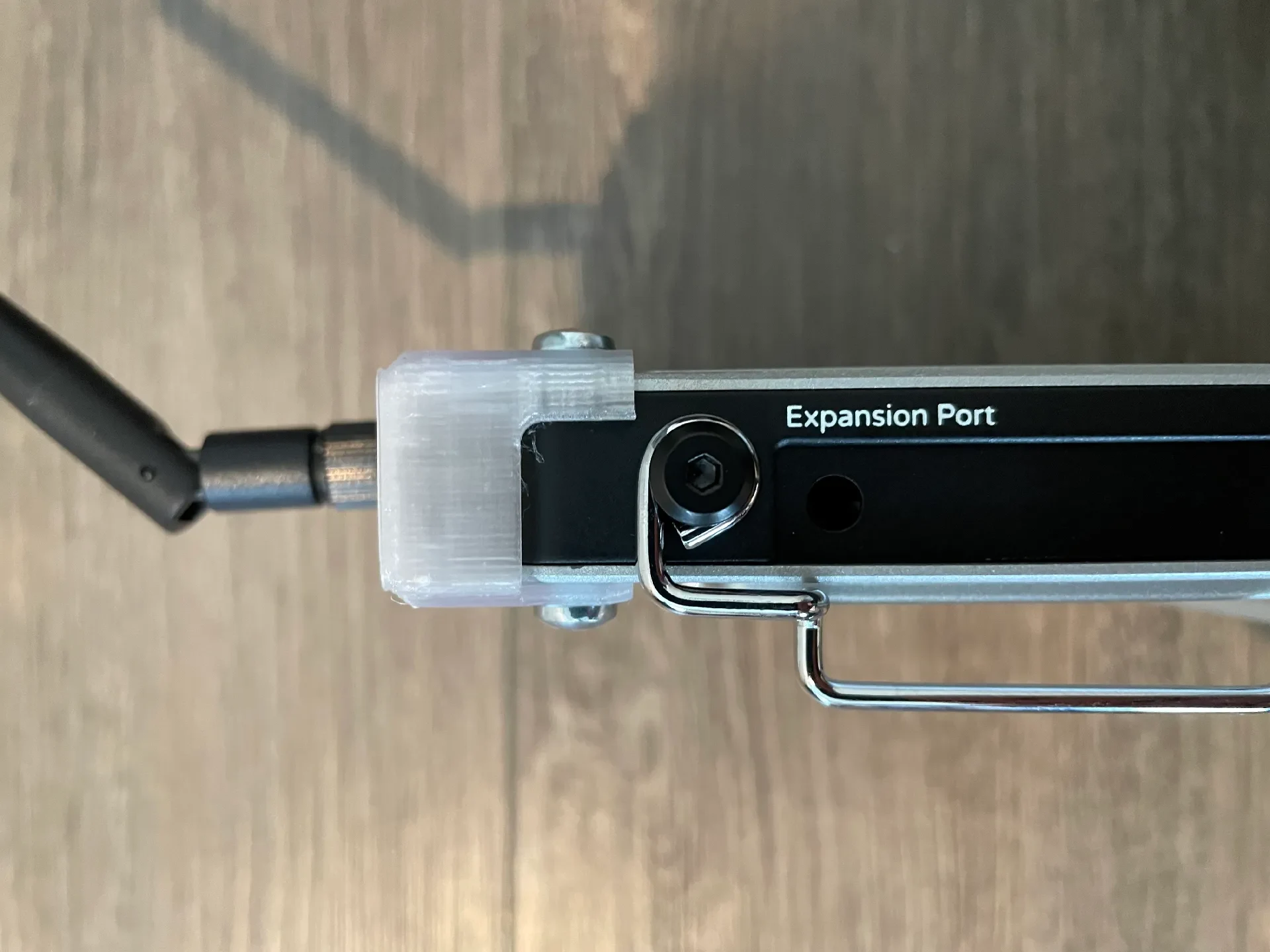

Для конструкции требуются более длинные винты M4, чем те, которые идут в комплекте с uConsole.
и у меня было только несколько винтов Philips с потайной головкой. Эта ситуация не идеальна
для проволочной подставки: она уже не может полностью развернуться. Проволочный каркас также будет
неравномерно, если вы не замените ответный винт на другой стороне, чтобы он соответствовал.
Я могу спроектировать крепление, охватывающее верхнюю часть и использующее другой винт, например
что, по крайней мере, проволочный каркас будет ровным в развернутом состоянии, хотя и не зафиксируется на месте.
Кодекс
Я разработал этот элемент с помощью OpenSCAD. Код довольно индивидуальный и в основном императивный. Он имеет некоторый параметрический код, но не является полностью параметрическим; это большая работа и в этом нет необходимости. Я знаю, что когда я ищу элементы на Printables, я всегда рад увидеть исходный код, поэтому предоставляю его вам. Мне очень нравится OpenSCAD (код чем-то напоминает C). Хотя я признаю, что мне, вероятно, следует изучать FreeCAD.
Код включает в себя некоторые необязательные элементы, выраженные в виде аргументов. Например, если вы хотите добавить зенковки толщиной 1 мм для крепежных винтов, вы можете сделать это, заменив «false» на «true» в ��ункции front_face_cutout().
Обновления, исправления и дополнения к коду сначала появятся в моем репозитории GitHub.
