Двухдиапазонная антенна

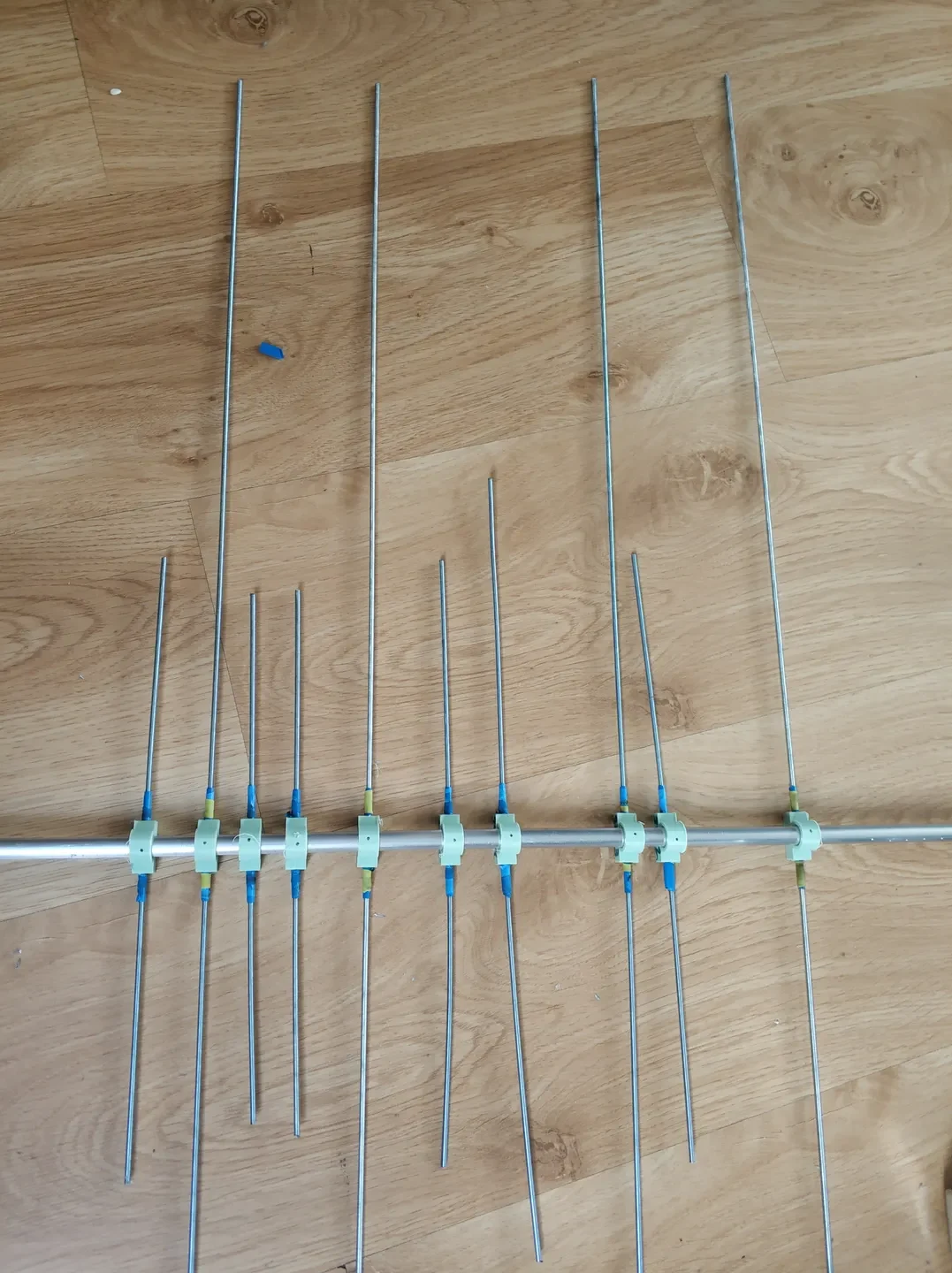

Держатель антенного элемента представляет собой алюминиевую трубку диаметром 10 мм. Детали антенны изготовлены из стержней с резьбой М3, ввинченных в пластик. Пластик просверлен, поэтому я могу выбрать «любую» поляризационную базу по потребностям.

Вдохновение — проект двухдиапазонной Yagi/Satnogs:
https://www.youtube.com/watch?t=695&v=GYGoWCjTX2M&feature=youtu.be

Стоимость а��юминиевой трубы диаметром 2000 м и диаметром 10 мм составляет около 3 евро. Стоимость винтовых стержней М3 составляет несколько центов. Итого общая стоимость антенны ~ 2 кофе :)

Вам нужно напечатать элемент немного большего размера, чтобы он соответствовал вашим потребностям. Я просто печатаю его так, чтобы трубка оказывала некоторое давление и удерживала элементы. Я также просверливаю отверстие в каждом пластике, чтобы позже закрепить элемент.

Вы можете вращать элементы по горизонтали/вертикали/… в зависимости от ваших потребностей в трубке.
