Gridfinity - улучшенные контейнеры для ваз (без клапанов ...

Обновления
01.12.2023 — Добавлены одноугольные и полусеточные основы для еще более минимальной печати.
09.06.2023 — Исправлены контейнеры 1x3x6u, 7u и 8u. Стабилизатор «Х» был сделан неправильно.
04.02.2023 — Исходное сообщение с использованием спецификации Gridfinity v5.
Также смотрите мои другие подборки Gridfinity:
Контейнеры в режиме «Ваза» с этикетками
Разделенные контейнеры для ваз с этикетками
Разделенные контейнеры для ваз (без клапанов с этикетками)
Описание

Эти минимальные контейнеры для нити дадут вам достаточно места для очень небольшого количества нити. Для сетки 1x1 и контейнера высотой 6u потребуется всего 10,6 г нити, а для ячейки 5x5 x 8u — всего 107 г.

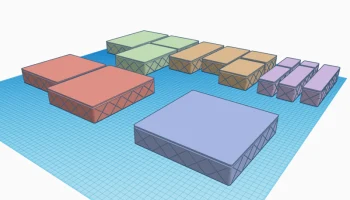

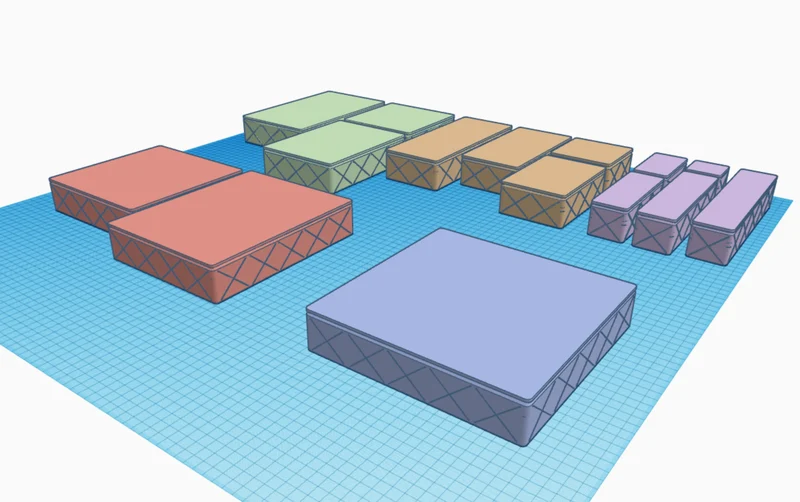

90 моделей мусорных контейнеров в режиме вазы
Размеры от 1х1 до 5х5.
Высота от 3u до 8u (стандартно 6u)
15 подходящих баз

Эти контейнеры основаны на контейнерах в режиме вазы с клапанами с этикетками, которые я изначально опубликовал, изначально основанные на превосходном дизайне Франческо Янноне.

Основы

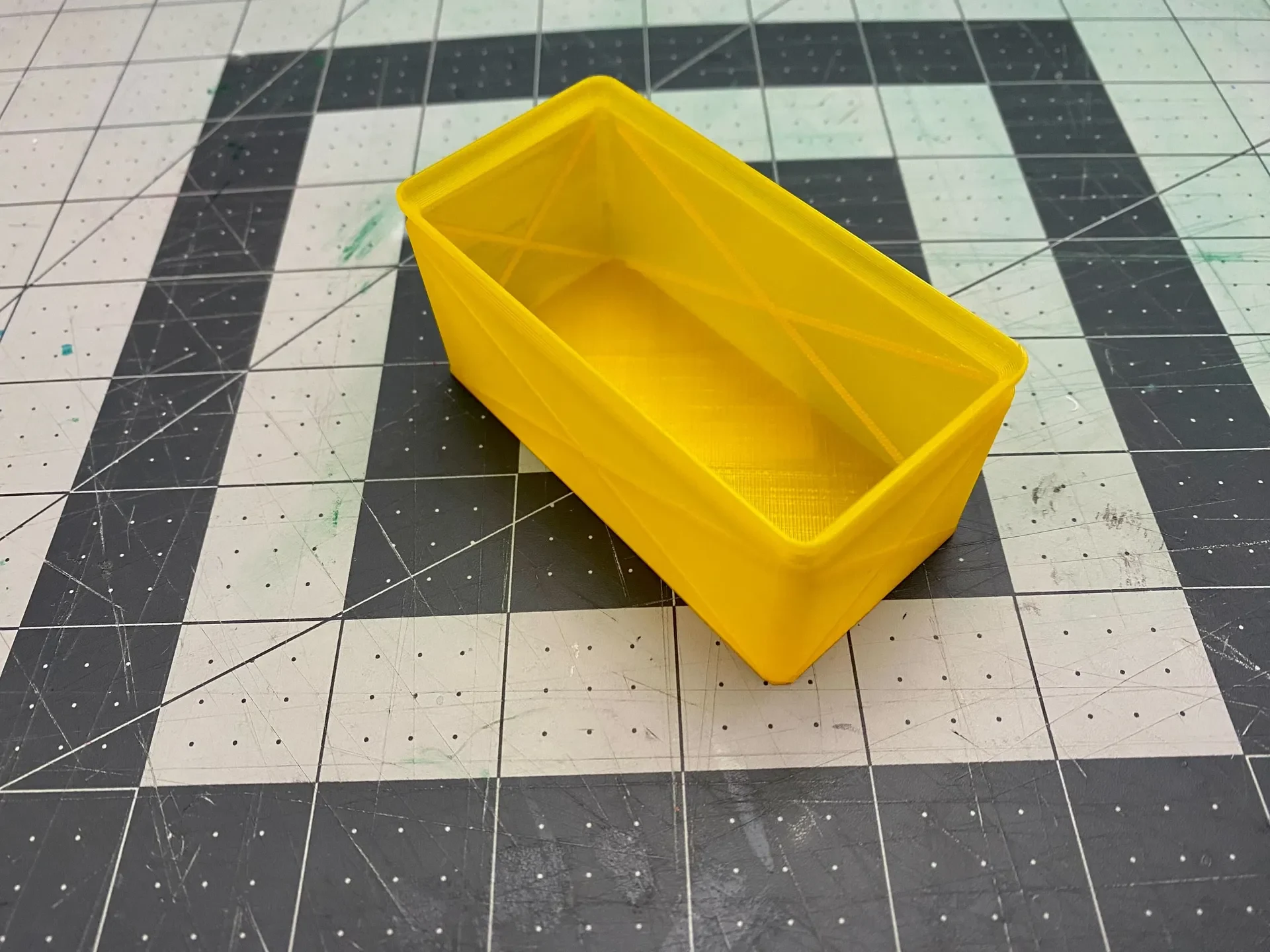

Распечатайте контейнеры из 2 частей: основание и верх (корзина). Склейте детали вместе, чтобы получилась очень простая корзина.

Рекомендуемые настройки среза
Контейнеры
Режим вазы
Нижние слои: 4
Сопло 0,4 мм
Толщина стенки: 0,8 мм
Высота слоя:
0,2 мм ниже верхней губы
0,12 мм для верхней губы
Сопло 0,6 мм
Толщина стенки: 1,2 мм
Высота слоя:
0,28 мм ниже верхней губы
0,2 мм для верхней губы
База

Печатайте в ориентации сверху вниз, как в файле STL. Это даст вам очень чистый верх и чистые отверстия для магнитов.

≤15 % заполнение
СОВЕТЫ
Более быстрые базы: Адриан-CrimsonAzure отметил, что для больших контейнеров вы можете распечатать основы 1x1, а затем приклеить их только к углам больших контейнеров. Для формата 4x4 это означает печать только 4 баз 1x1, а не сетки из 16 баз. Если у вас мало нити или времени, это отличный вариант.
Стабильность верхней части: чтобы сделать ��ромку контейнера более устойчивой, попробуйте напечатать верхнюю часть модели (от места, где кромка начинается до верха) на более короткой высоте слоя, чем остальная часть модели. Я перехожу от 0,2 мм до 0,12 мм с соплом 0,4 мм. Спасибо Кевману за это предложение.
PrusaSlicer/SuperSlicer — используйте модификатор диапазона высоты, чтобы выполнить эту настройку.
Cura — попробуйте включить адаптивную высоту слоя в высоком качестве.

Файлы

Эти файлы были обработаны с помощью Tinkercad, и их можно найти здесь:

Базы — https://www.tinkercad.com/things/gkaMZJynDus
3 контейнера — https://www.tinkercad.com/things/8ZGhvKbofu5
4 контейнера — https://www.tinkercad.com/things/d2t43MDQRL0
Контейнеры на 5u — https://www.tinkercad.com/things/an7AL76fzCq
6 контейнеров — https://www.tinkercad.com/things/cUchwSTd9ll
7 контейнеров — https://www.tinkercad.com/things/iMnvErFSt3U
8 контейнеров — https://www.tinkercad.com/things/1SU5i9duMXA

Не стесняйтесь настраивать в соответствии с вашими потребностями.
