Обновления
01.12.2023 — Добавлены одноугольные и полусеточные основы для еще более минимальной печати.
29.09.2023 — Заменена корзина 1x3x3u x5, которая не работала должным образом.
04.02.2023 — Исходное сообщение с использованием спецификации Gridfinity v5.
Также смотрите мои другие подборки Gridfinity:
Контейнеры в режиме «Ваза» (без клапанов с этикетками)
Контейнеры в режиме «Ваза» с этикетками
Разделенные контейнеры для ваз (без клапанов с этикетками)
Описание

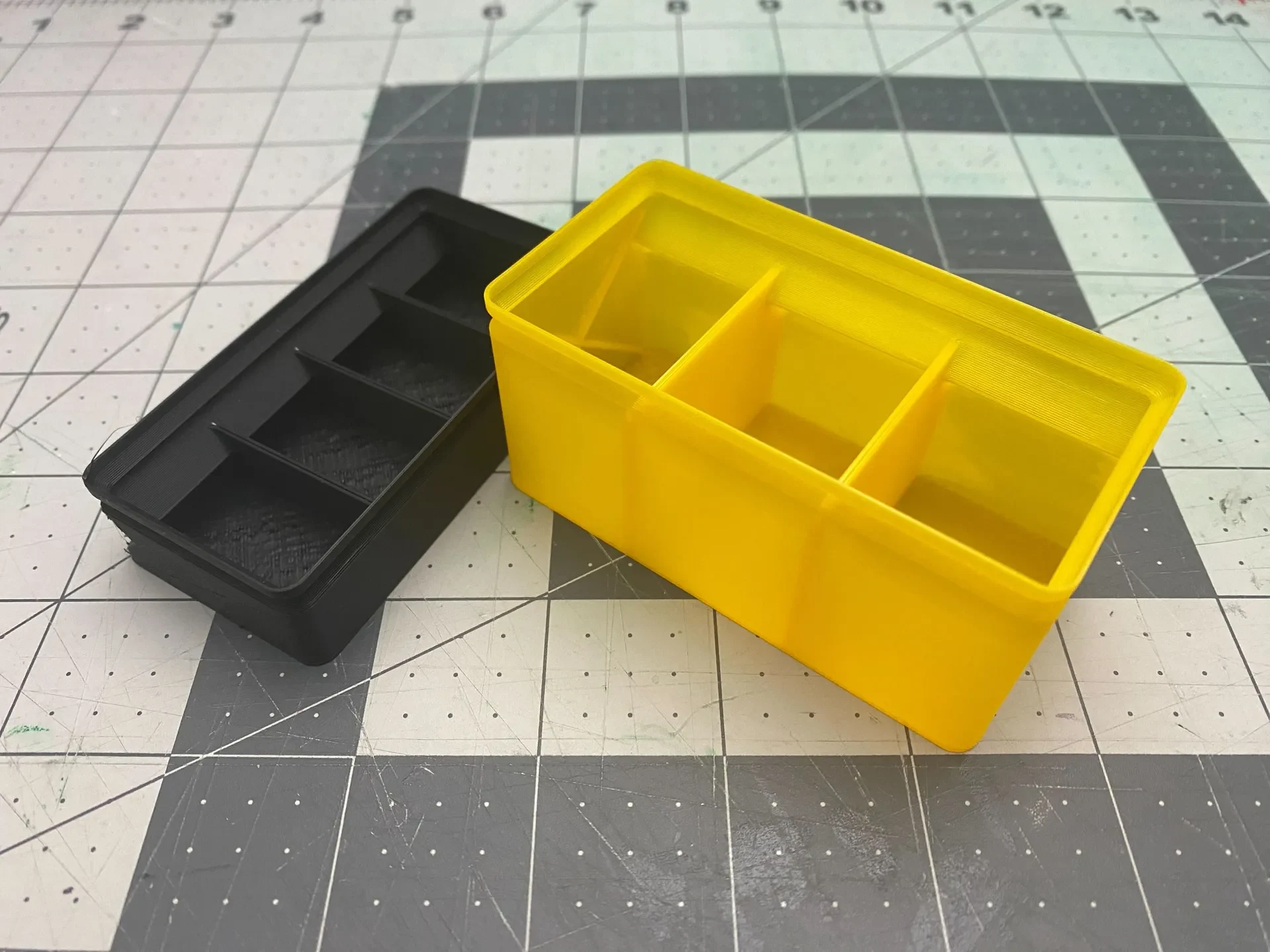

Контейнеры в режиме «Ваза» стали еще лучше благодаря встроенным разделителям. Теперь вы можете печатать разделенные ячейки большего размера, а не несколько маленьких ячеек.

120 моделей мусорных контейнеров в режиме «ваза»
Размеры от 1x1 с 2 разделителями до 1x5 с 8 разделителями.
Высота от 3u до 8u (стандартно 6u)

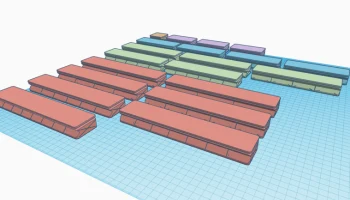

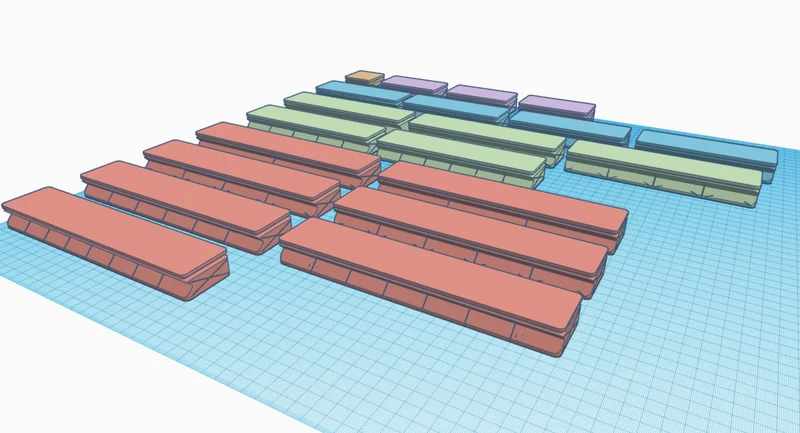

5 подходящих баз
В разделительную корзину размером 1x5x6u x8 уходит всего 42 г нити.

Эти контейнеры основаны на контейнерах в режиме вазы с клапанами с этикетками, которые я изначально опубликовал, изначально основанные на превосходном дизайне Франческо Янноне.

Основы

Распеч��тайте контейнеры из 2 частей: основание и верх (корзина). Склейте детали вместе, чтобы получилась очень простая корзина.

Рекомендуемые настройки среза
Контейнеры
Режим вазы
Нижние слои: 4
Сопло 0,4 мм
Толщина стенки: 0,8 мм
Высота слоя:
0,2 мм ниже клапана этикетки
0,12 мм для клапана этикетки и верхней кромки.
Сопло 0,6 мм
Толщина стенки: 1,2 мм
Высота слоя:
0,28 мм под клапаном этикетки
0,2 мм для клапана этикетки и верхней губы
Базы

Печатайте в ориентации сверху вниз, как в файле STL. Это даст вам очень чистый верх и чистые отверстия для магнитов.

≤15 % заполнение
СОВЕТЫ
Более быстрые базы: Адриан-CrimsonAzure отметил, что для больших контейнеров вы можете распечатать основы 1x1, а затем приклеить их только к углам больших контейнеров. Для формата 4x4 это означает печать только 4 баз 1x1, а не сетки из 16 баз. Если у вас мало нити или времени, это отличный вариант.
Стабильность верхней части: чтобы сделать кромку контейнера более устойчивой, попробуйте напечатать верхнюю часть модели (от места, где кромка начинается до верха) на более короткой высоте слоя, чем остальная часть модели. Я перехожу от 0,2 мм до 0,12 мм с соплом 0,4 мм. Спасибо Кевману за это предложение.
PrusaSlicer/SuperSlicer — используйте модификатор диапазона высоты, чтобы выполнить эту настройку.
Cura — попробуйте включить адаптивную высоту слоя в высоком качестве.
Файлы

Эти файлы были обработаны с помощью Tinkercad, и их можно найти здесь:

Базы — https://www.tinkercad.com/things/gkaMZJynDus
3 контейнера — https://www.tinkercad.com/things/8CDAQZSZaXd
4 контейнера — https://www.tinkercad.com/things/9pVXnFOyuNQ
Контей��еры на 5 ю — https://www.tinkercad.com/things/3C6qRDaojwk
6u контейнеров — https://www.tinkercad.com/things/6UwlnZBLLib
7 контейнеров — https://www.tinkercad.com/things/5tMfRTqOqMu
8 контейнеров — https://www.tinkercad.com/things/iRemt67XyUh

Не стесняйтесь настраивать в соответствии с вашими потребностями.
