Держатель электрической вилки для рабочей станции с печат..

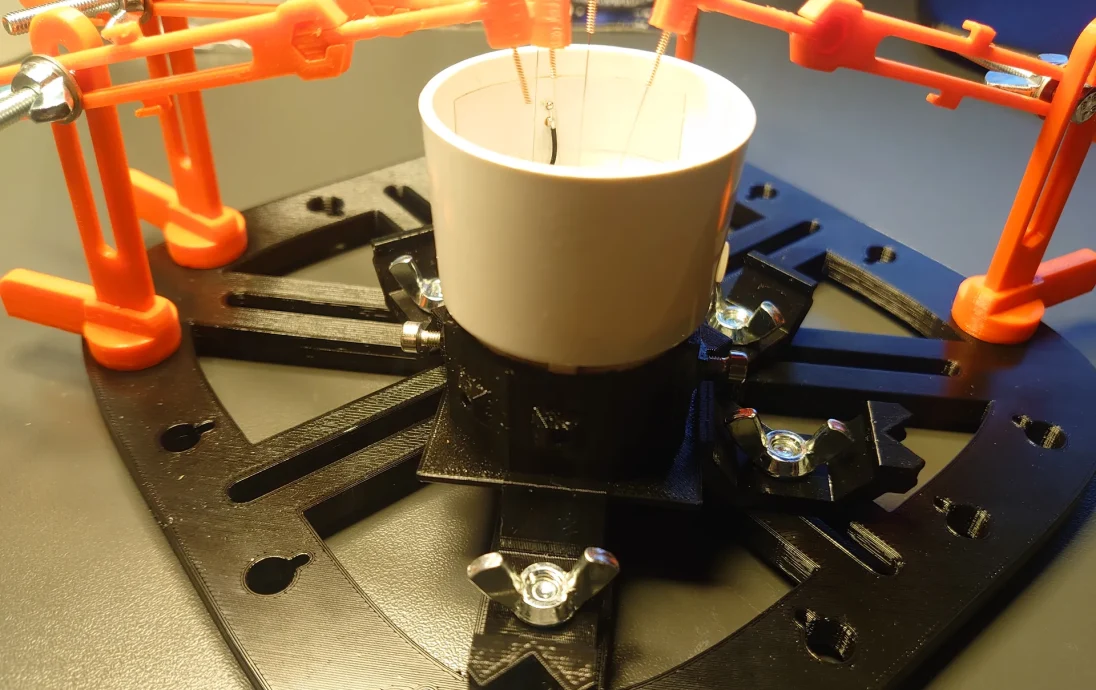

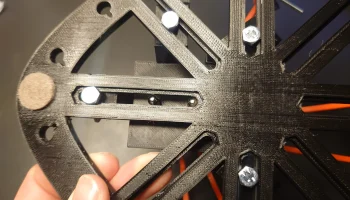

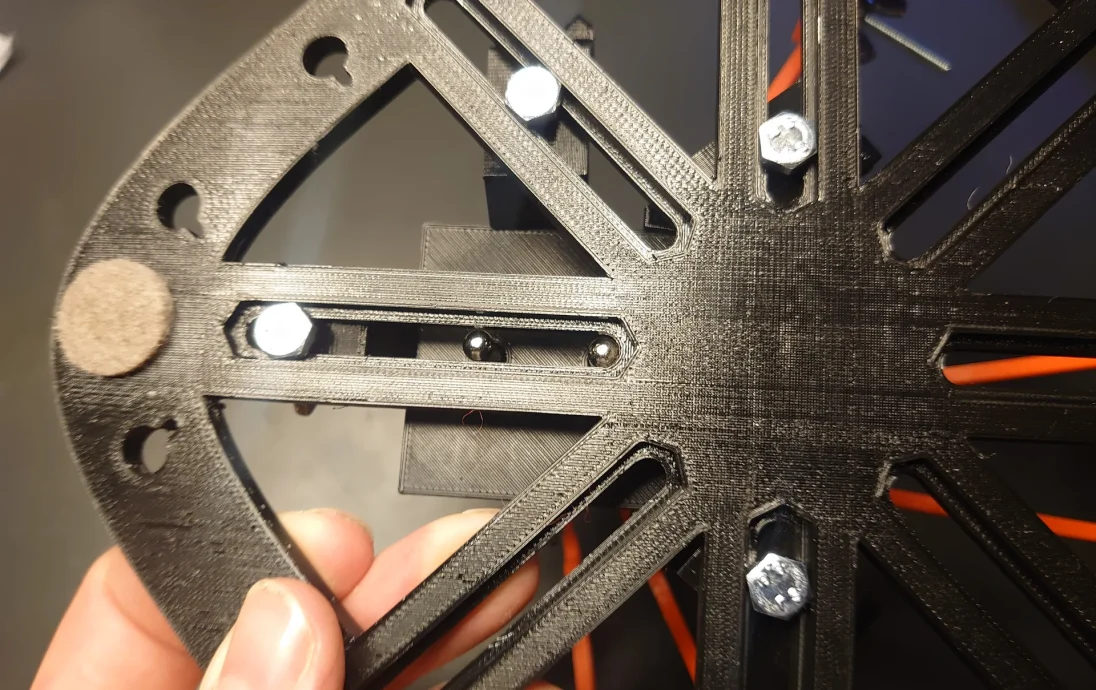

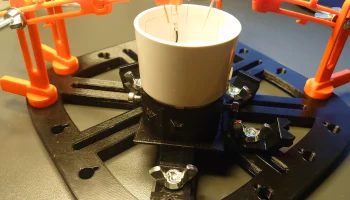

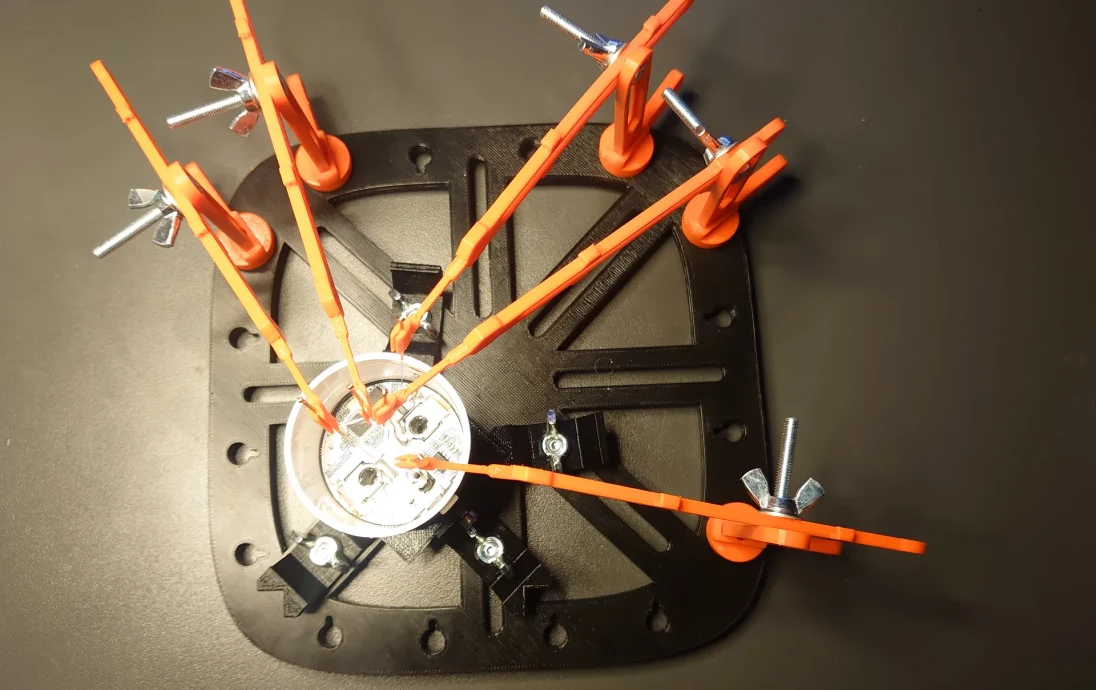

Деталь для крепления умной вилки (европейского типа) на рабочей станции для печатных плат Джузеппе Финиции с нано-зондами. Дизайн требует некоторой креативности в поиске удачного положения. Изображена одна хорошая позиция, но могут быть и другие, еще лучше. Другим решением было бы просто разместить отверстие диаметром 24 мм или более в середине основания Джузеппе, тогда умную вилку можно будет вставить прямо посередине, так чтобы штыри выступали под основание.

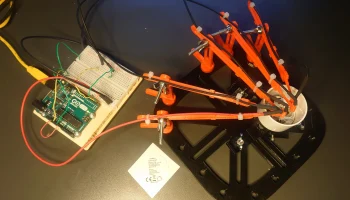

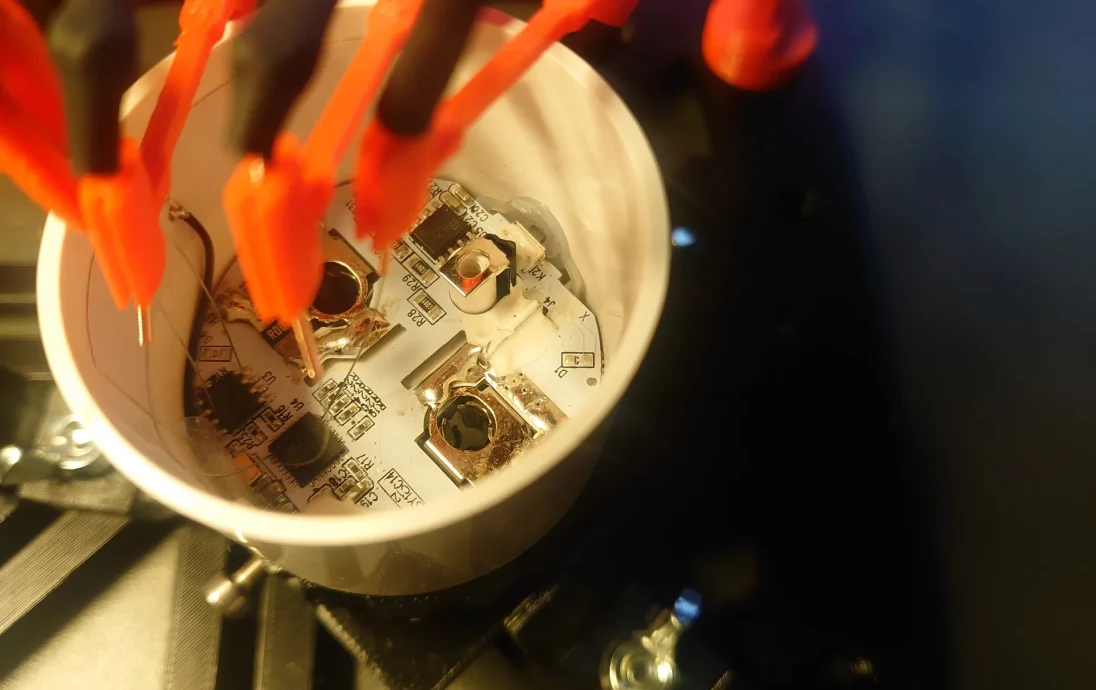

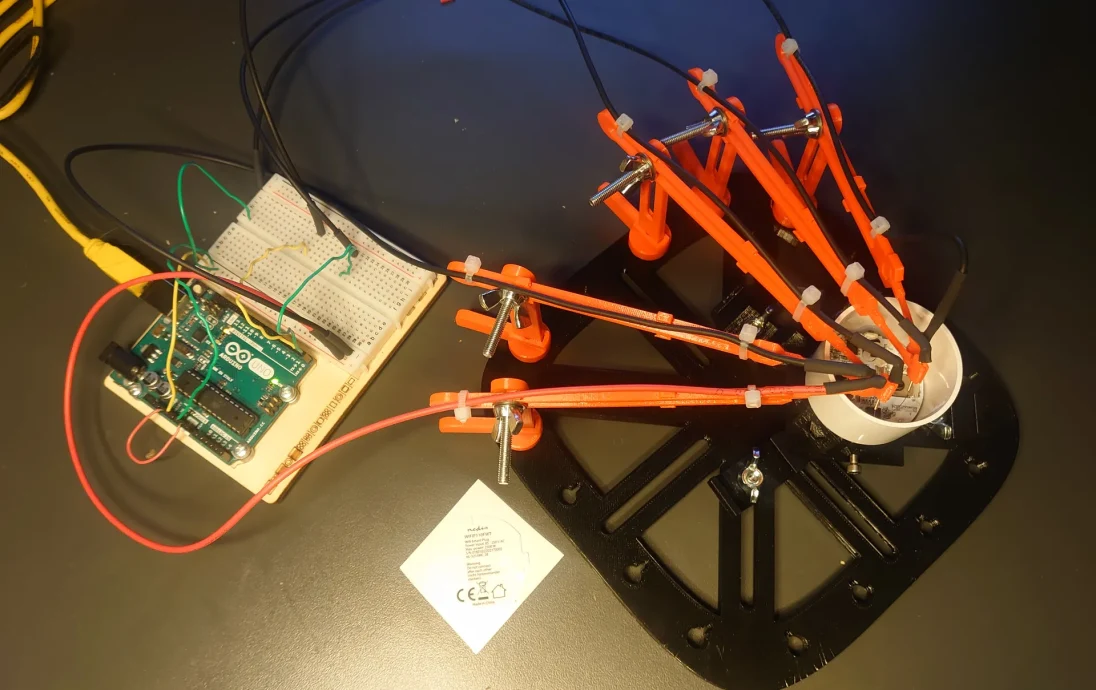

Причина разработки: раньше можно было перепрограммировать устройства Tuya на базе ESP8266 (например, изображенный Nedis WIFIP110FWT) по беспроводной сети с помощью программ типа tuya-convert, но недавно Tuya приложила усилия, чтобы усложнить эту задачу. К счастью, у нас есть приспособление Джузеппе и проект Ведрана, описывающий, куда подключать провода, чтобы прошить ESP через UART, и как прошить его с помощью ESPHome :)

Советы по печати:

Распечатайте плоской квадратной стороной вниз.
Печатает нормально с соплом 0,4 мм, может даже 0,6 мм и больше (сам не пробовал)
Используйте переменную высоту слоя в PrusaSlicer (чтобы правильно расположить отверстия для винтов).

Советы по использованию:

Используйте винты M3, чтобы закрепить вилку с боков, но не затягивайте их слишком сильно. Двух шуруп��в должно хватить, но отверстий целых восемь, так что выбивайте сами, если хотите.
Проектировать резьбовые отверстия в такой ориентации не имело особого смысла, но диаметр отверстий составляет 2,6 мм, что должно позволить достаточно легко нарезать винт М3 самостоятельно.

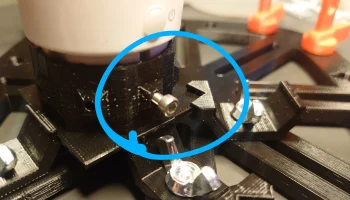

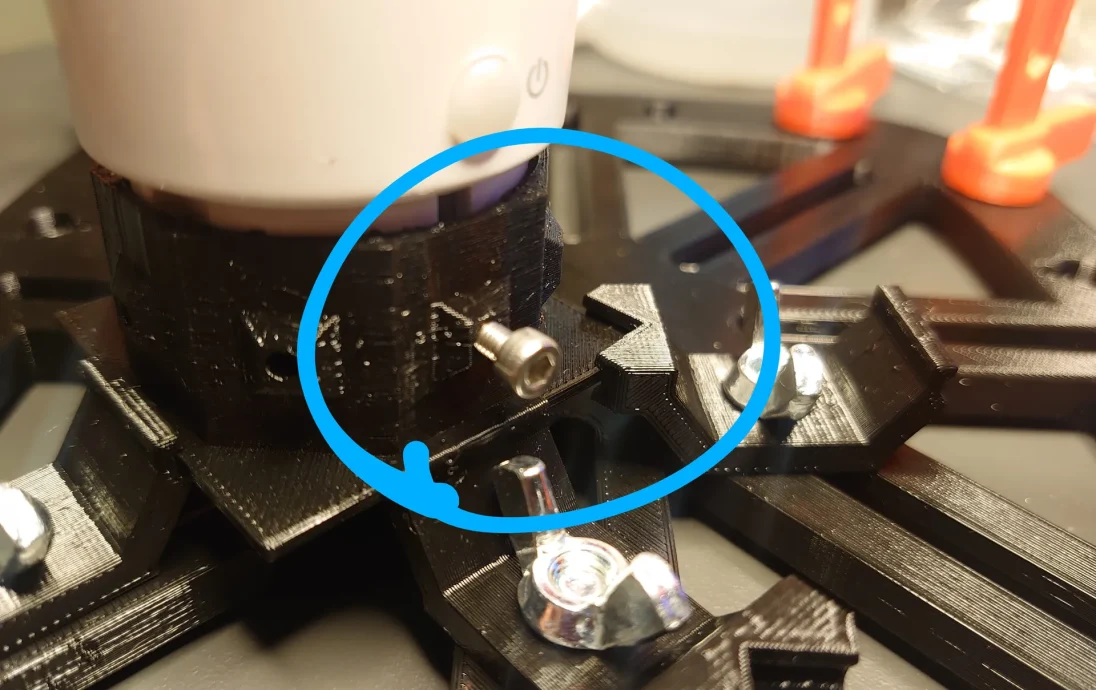

Если вилка типа F (также известная как немецкий тип или Schuko), то было бы неплохо закрепить ее, как показано на рисунке, чтобы винты давили на пружинящие заземляющие контакты. При необходимости вы можете даже заземлить его с помощью винтов.

Если вы считаете эту модель полезной, пожалуйста, загрузите свои модели и поделитесь своими мыслями!
