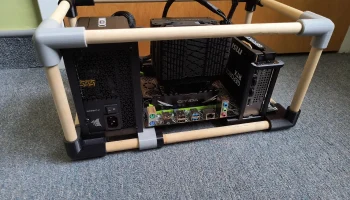

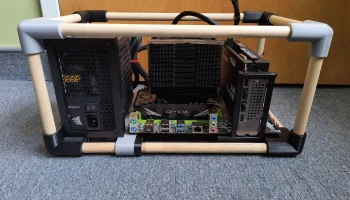

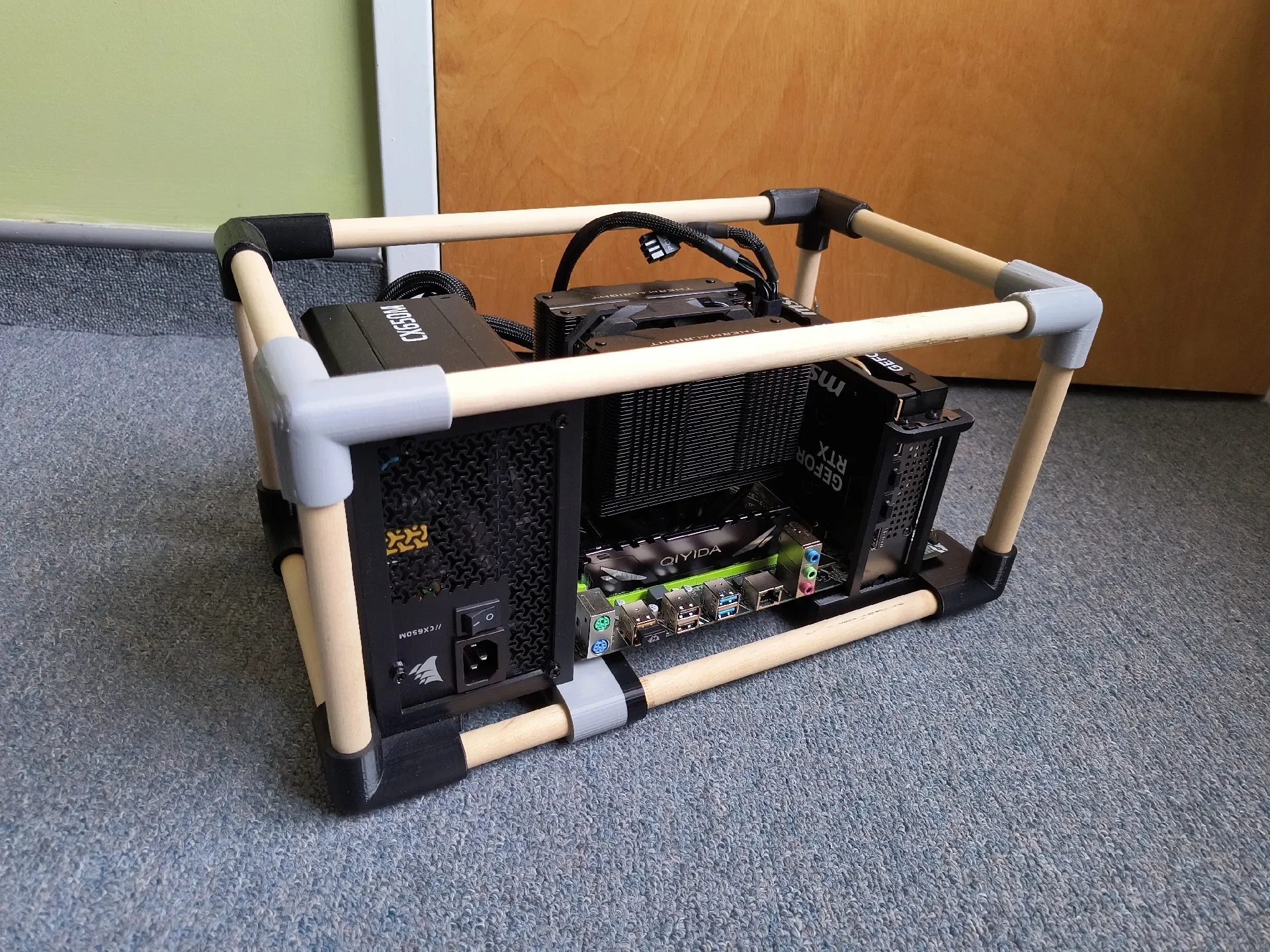

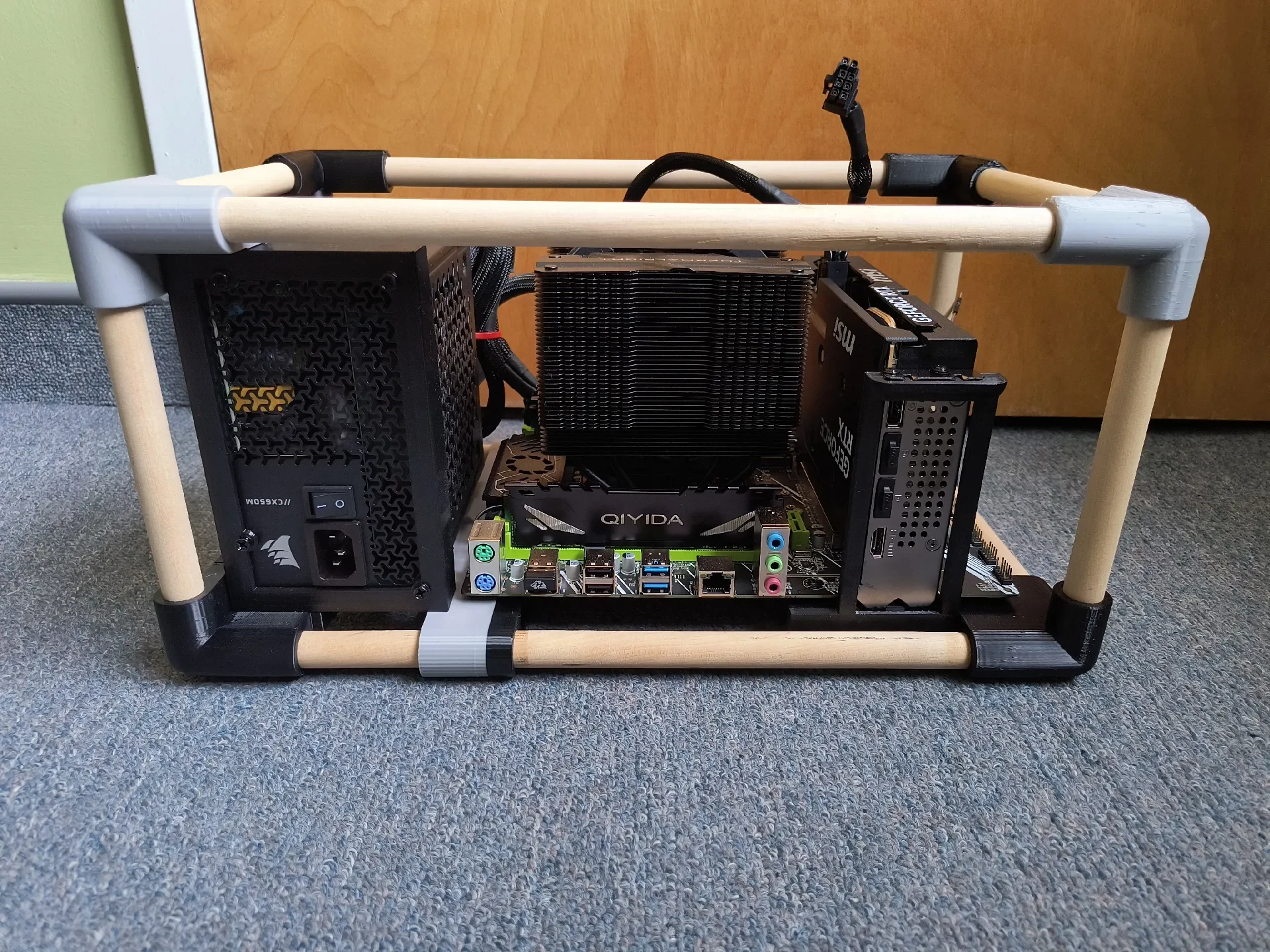

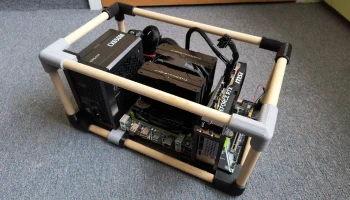

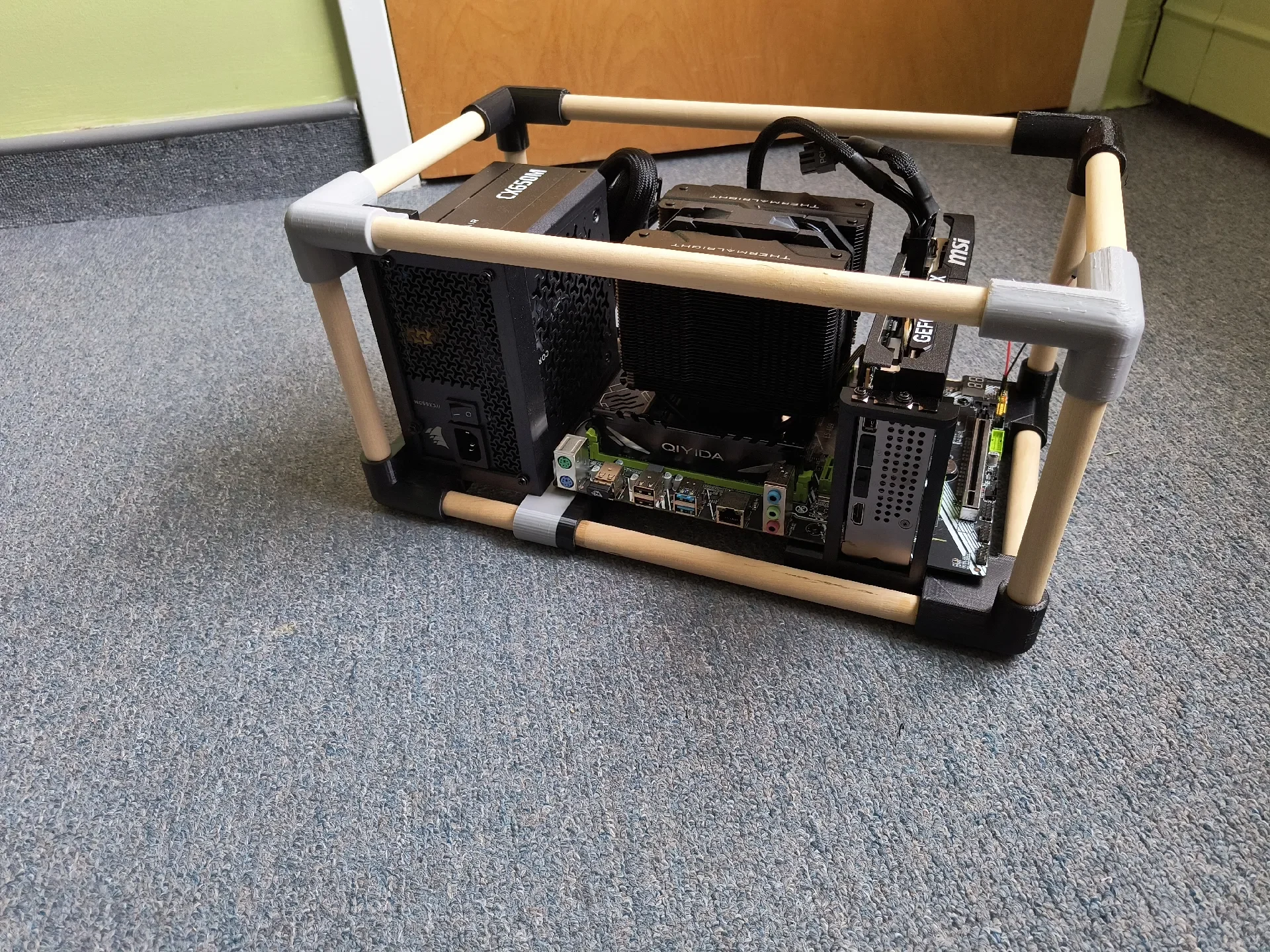

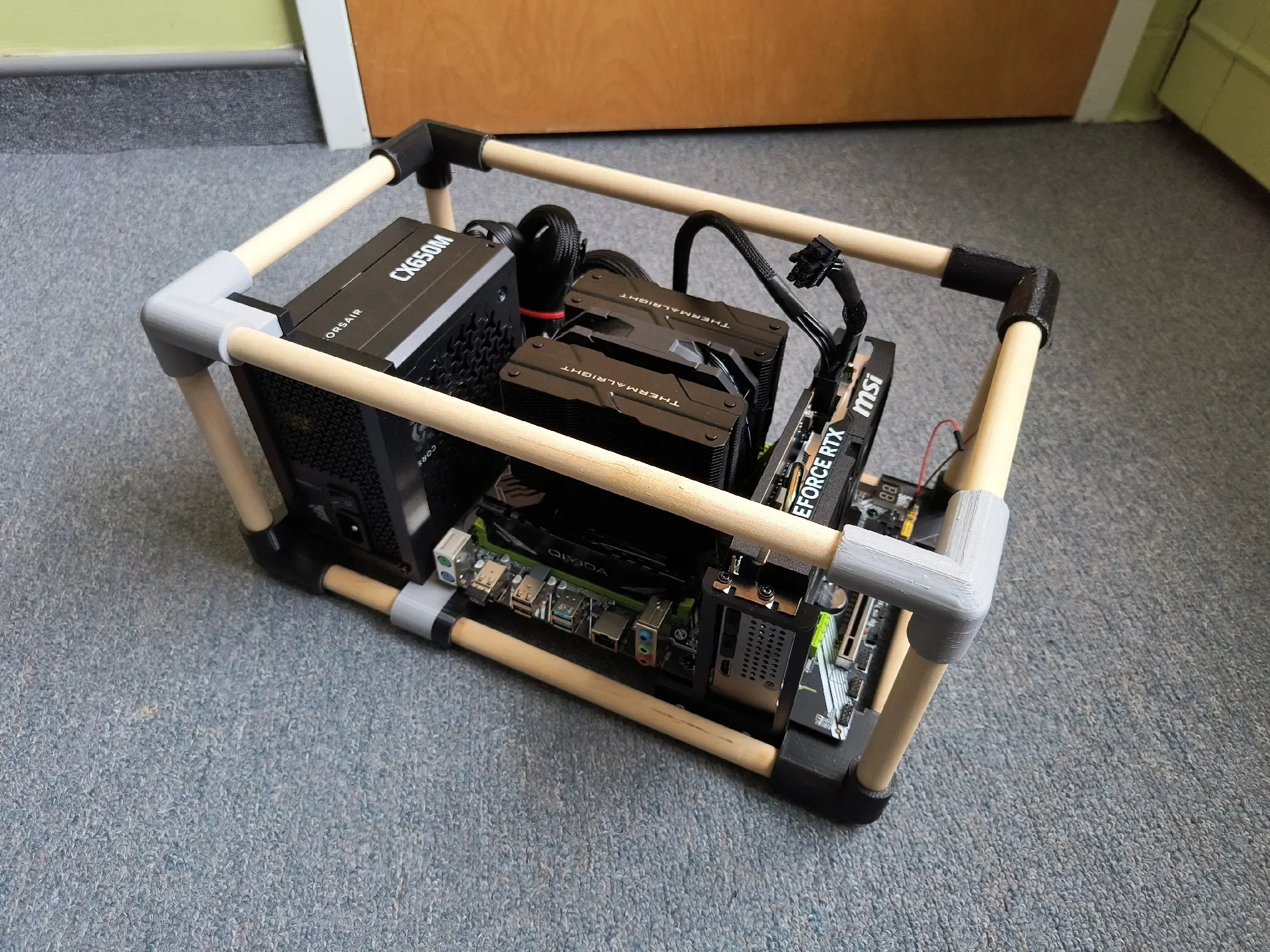

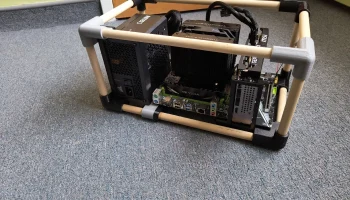

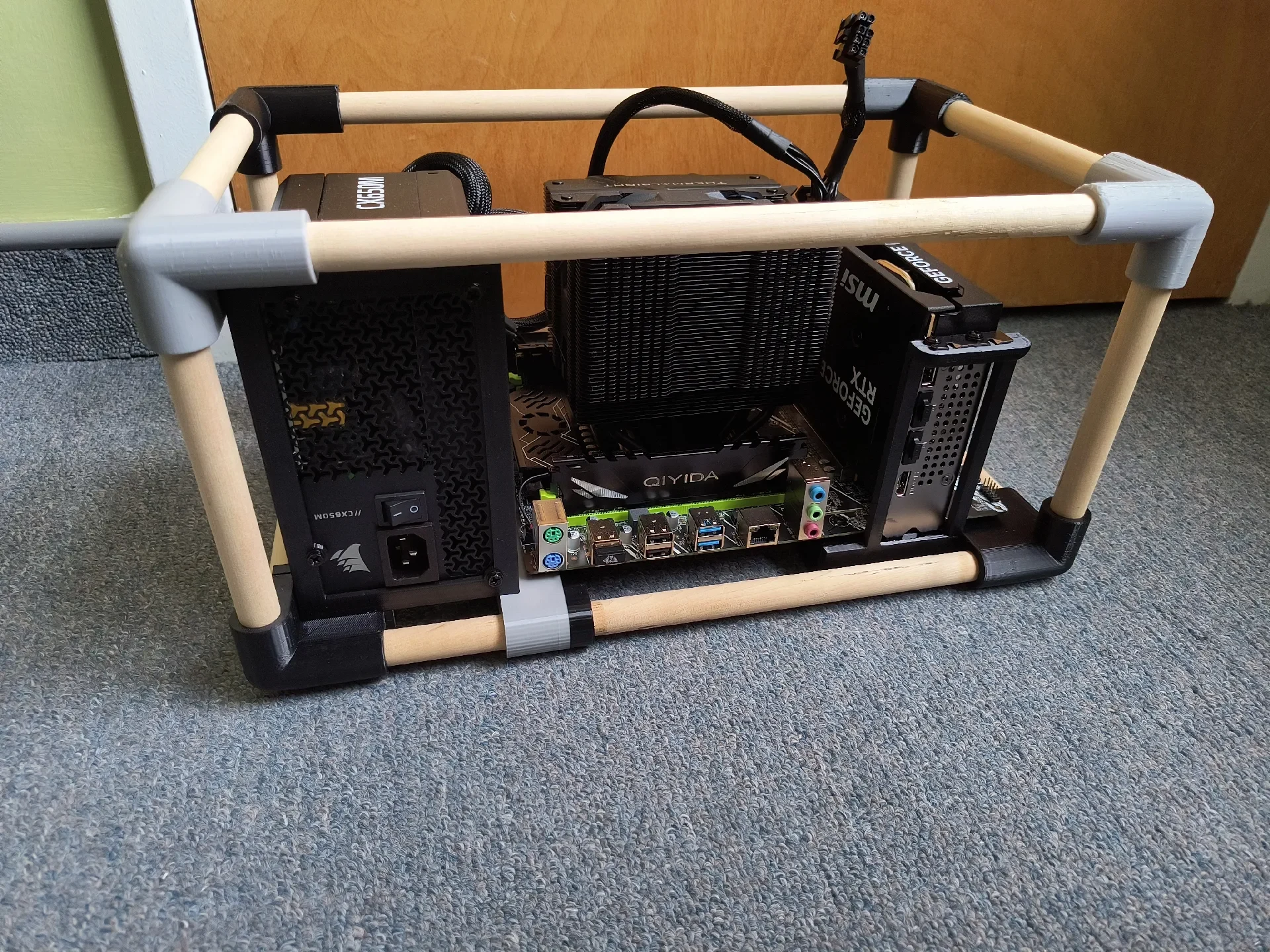

Я разработал это шасси под открытым небом, потому что не смог найти в Интернете ни одной модели, которая бы подходила к моей материнской плате Qiyida X99 и при этом позволяла бы печатать на стандартной платформе 220x220 мм.

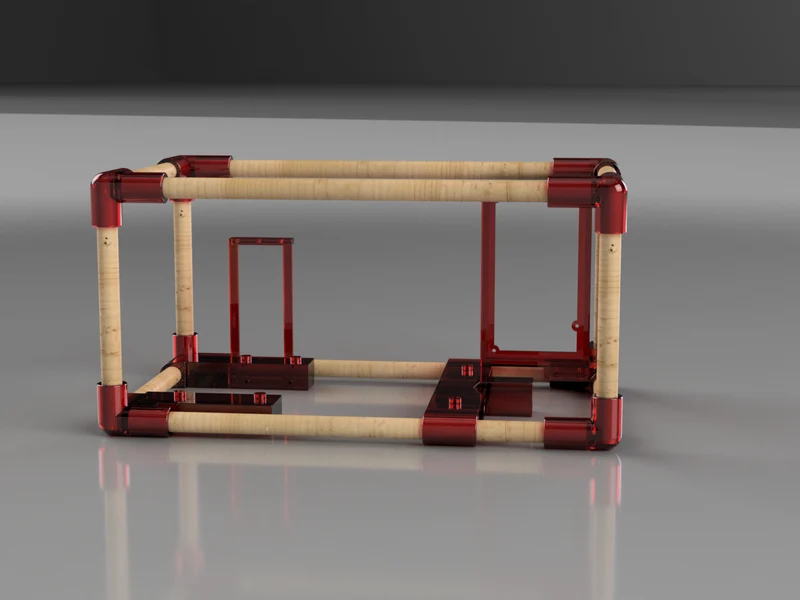

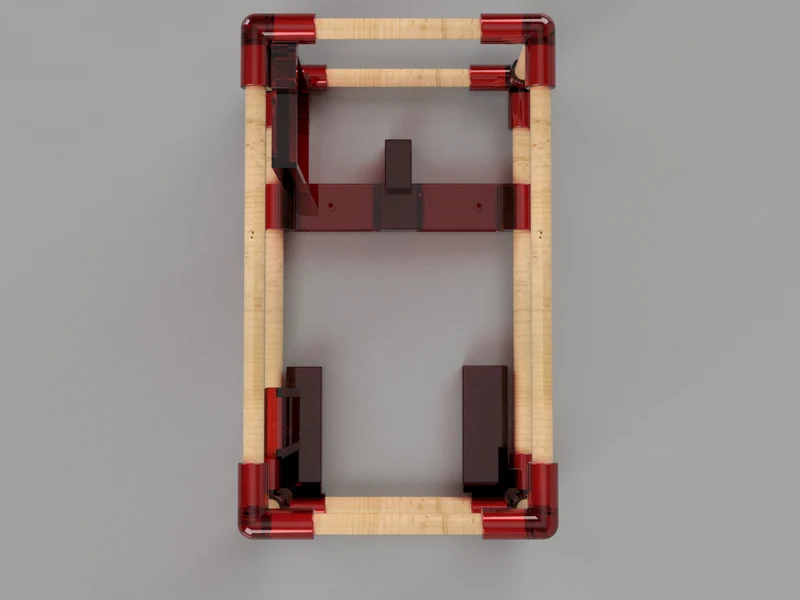

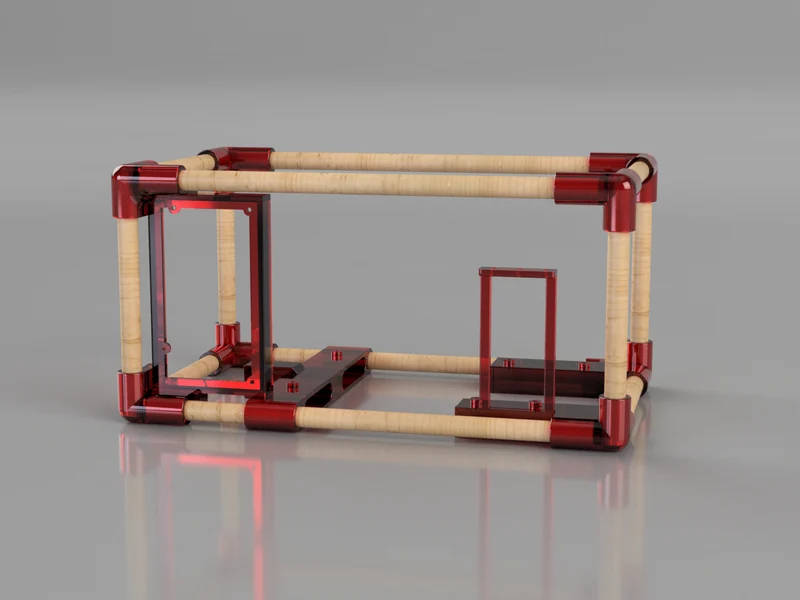

Эта материнская плата имеет нестандартные размеры (257 x 189 мм), что делает ее длиннее, чем стандартный mATX, но уже, чем полный ATX. Эта конструкция устраняет этот пробел, предлагая прочную модульную раму с использованием 3D-печатных углов и деревянных дюбелей.

Особенности

Подходит для небольшой кровати: подходит для любого принтера размером 220x220 мм (Ender 3, Prusa MK3/4, Bamboo A1/P1).

Гибридная конструкция: в раме используются деревянные дюбели диаметром 16 мм (5/8 дюйма), обеспечивающие жесткую опору при низкой стоимости.

Надежное крепление: предназначено для латунных термофиксируемых вставок толщиной 4,2 мм для надежного крепления материнской платы и графического процессора.

Универсальная поддержка блоков питания: предназначена для стандартных блоков питания (лицевая панель 85x150 мм); глубина не ограничена благодаря конструкции открытой рамы.

Необходимое оборудование

Деревянные дюбели (диаметр 16 мм/5/8 дюйма):

4x365 мм (длина)

4x193 мм (ширина)

4x 194 мм (высота/вертикаль)

Крепежи: * Шурупы для дерева: длиной 20-25 мм (диаметр резьбы около 3,2 мм) для крепления кронштейна блока питания и опоры графического процессора к раме.

Вставки: латунные термофиксируемые вставки толщиной 4,2 мм для материнской платы и кронштейна графического процессора.

Клей: Для угловых соединений рекомендуется использовать прозрачный клей, чтобы обеспечить максимальную жесткость.

Настройки печати

Платформа принтера: Мин. 220х220мм

Поддерживает: [Добавить Да/Нет на основе вашего файла]

Рекомендуемый материал: PETG или ASA (из-за близости к тепловыделяющим компонентам).

⚠ Важная оговорка

Обратите внимание: эта модель в настоящее время не протестирована/экспериментальна. Я жду доставки нити для выполнения первой физической печати.

Печатайте на свой страх и риск: могут быть незначительные погрешности в размерах, которые я еще не обнаружил.

Сначала проверьте установку: я настоятельно рекомендую проверить установку компонентов перед окончательной сборкой или склеиванием.

Обратная связь Добро пожаловать: если вы распечатаете это раньше меня, оставьте комментарий или нажмите «Сделать» с вашим отзывом, чтобы я мог улучшить дизайн для сообщества!

Обновление модел�� — печатные формы (7 января 2026 г.)
Файлы 3, 10 и 11 обновлены.

— Файл 3: уменьшен в размере для экономии пластика при сохранении функциональности.
— Файлы 10 и 11:

Обновление модели — печатные формы (9 января 2026 г.)
Файл 11 обновлен: изменен для исправления геометрических неточностей.

Обновление модели — печатные формы (14 января 2026 г.)
Файл 5 обновлен: изменен для исправления геометрических неточностей.
