Адаптер VESA для изогнутого монитора Samsung CF591......

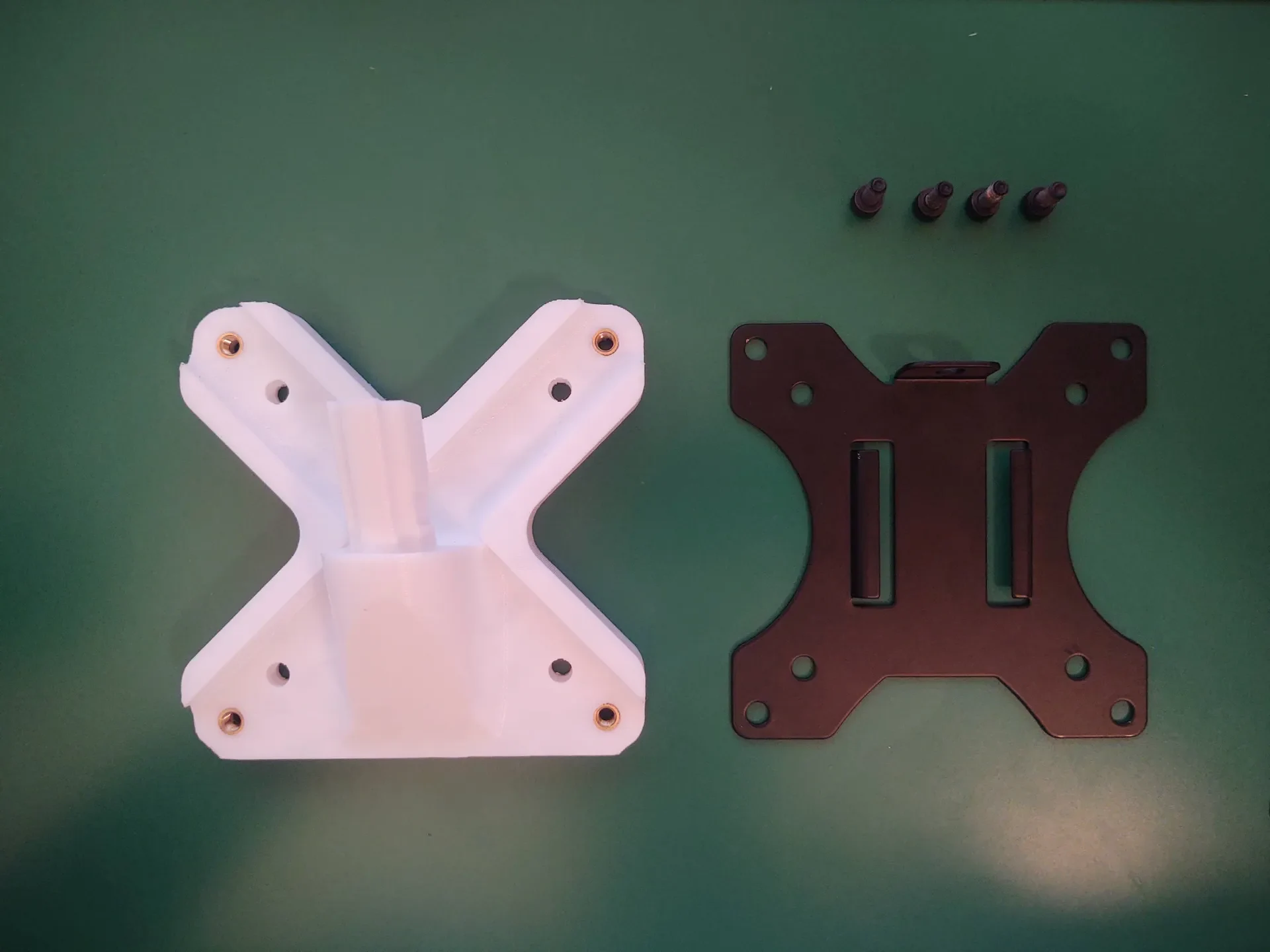

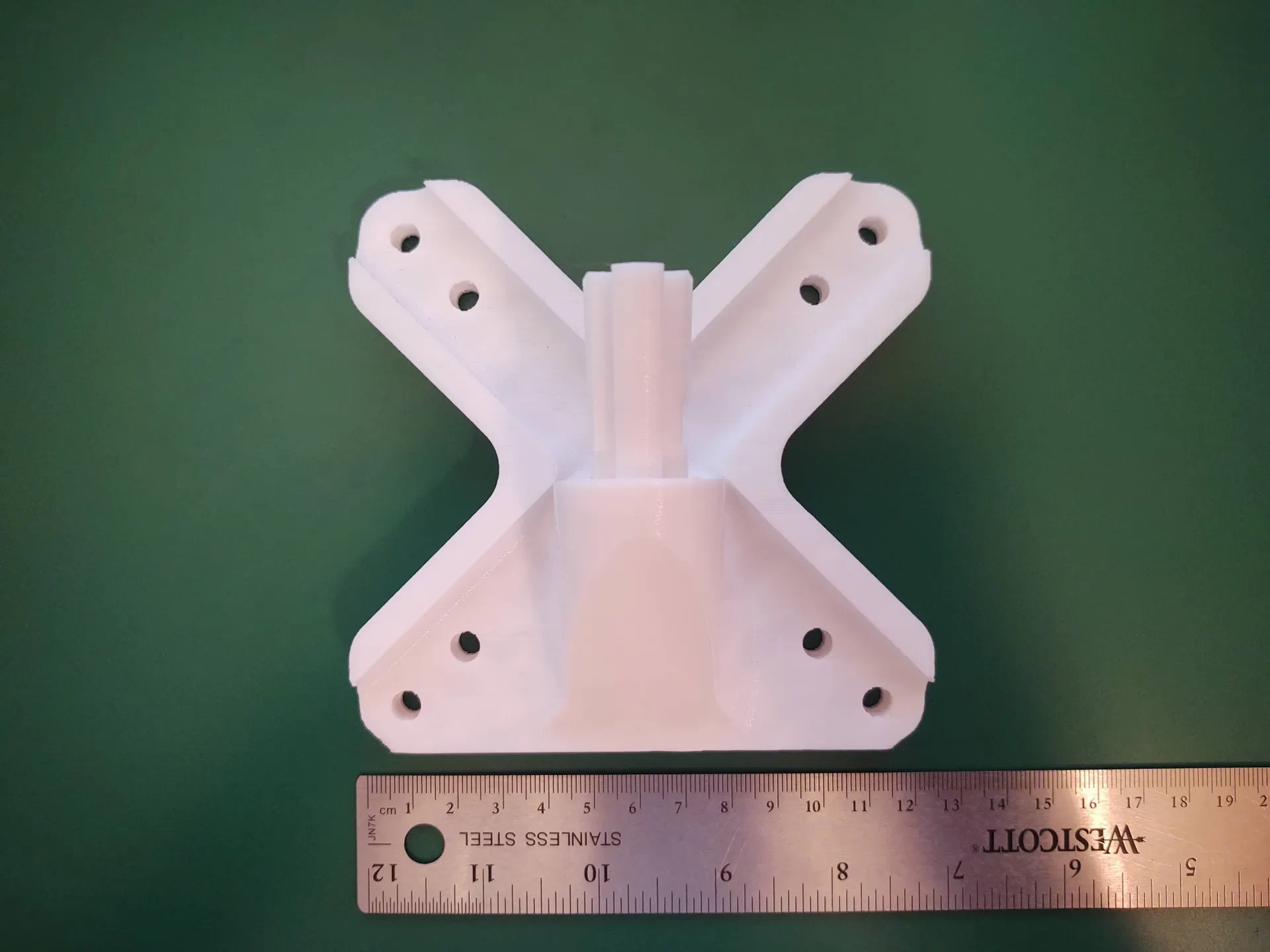

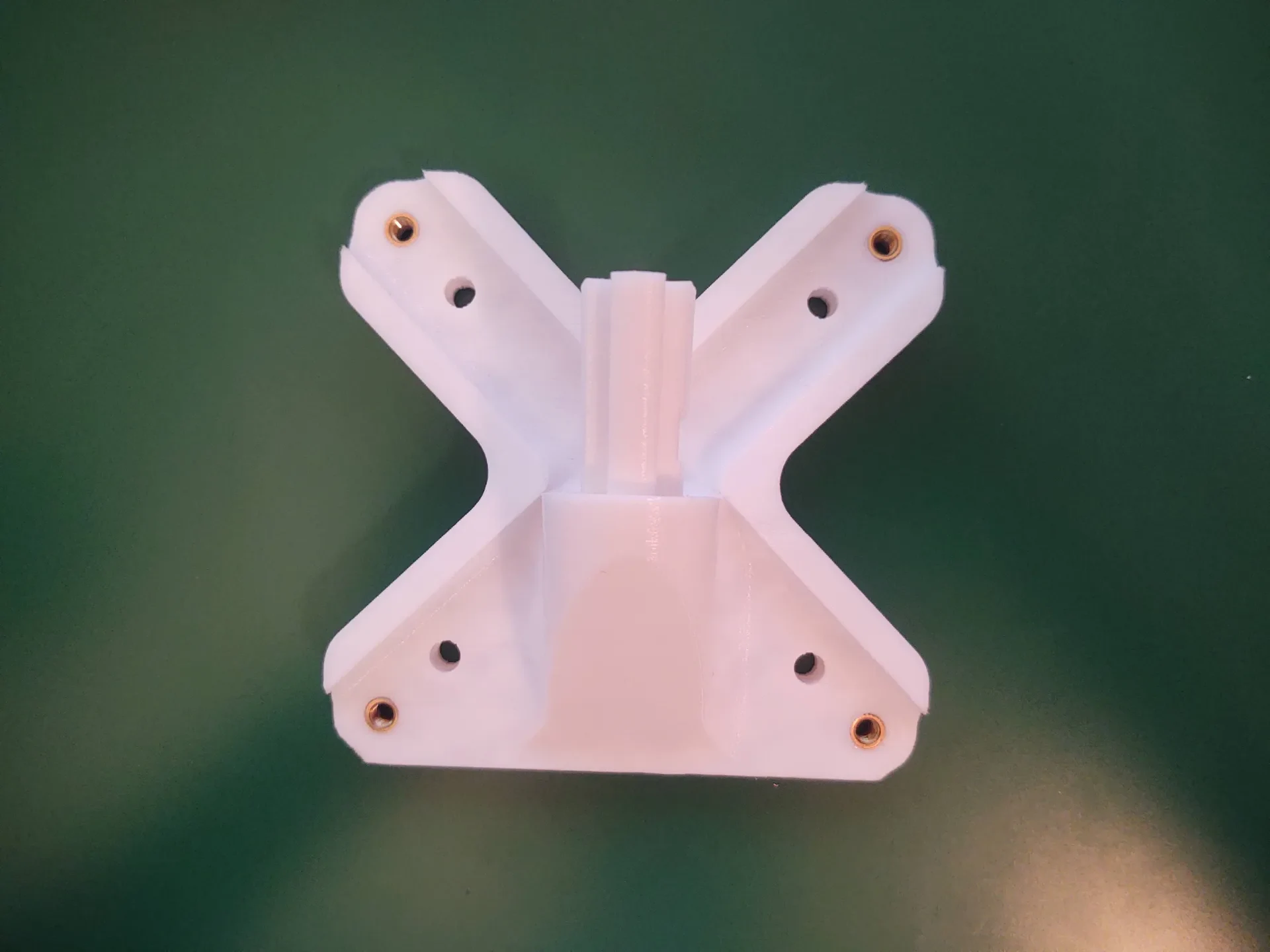

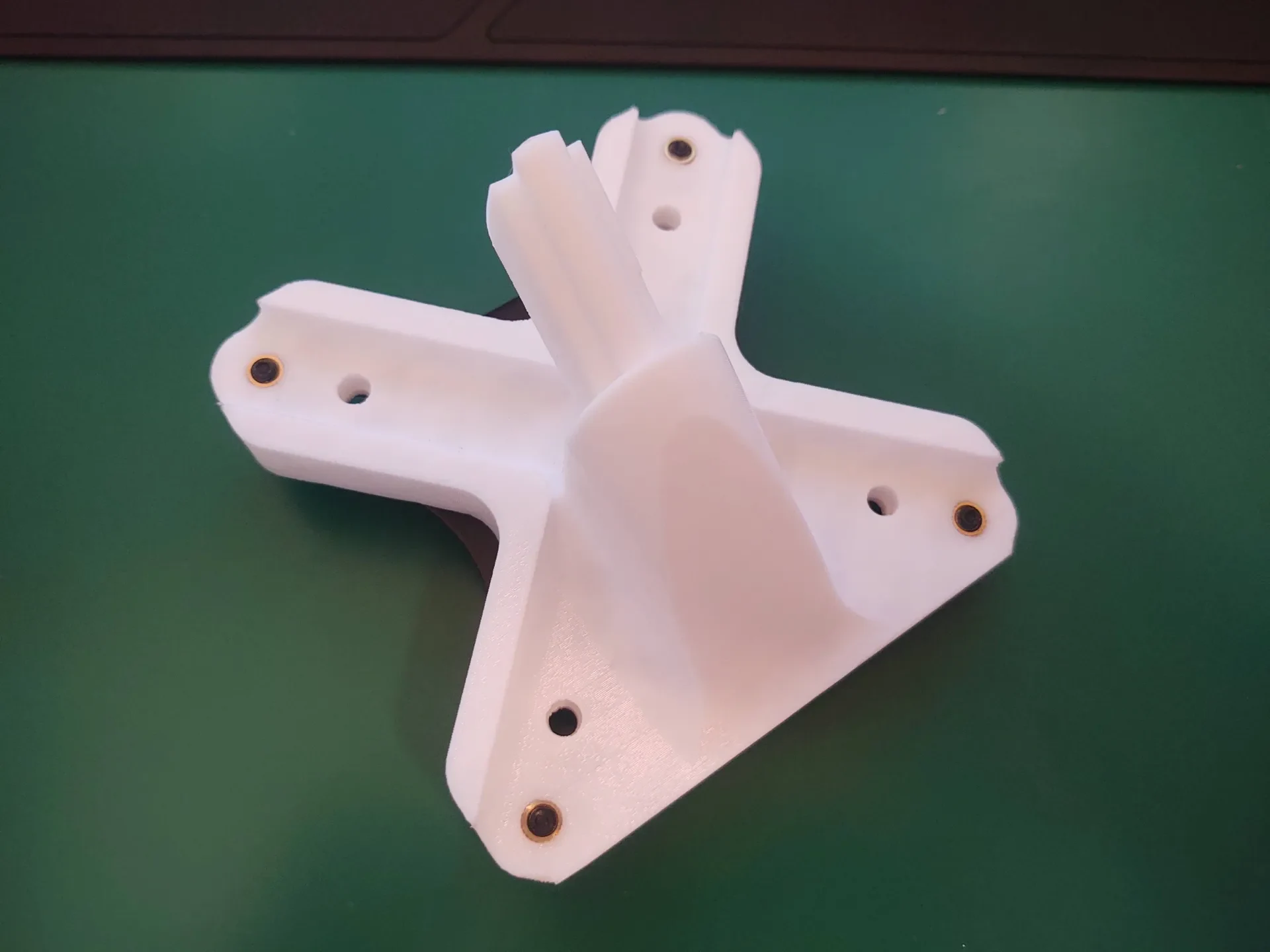

Меня не устраивали какие-либо коммерчески доступные варианты, а решения для 3D-печати, которые я нашел в Интернете, были сомнительными, поэтому я сделал этот дизайн! Эта модель предназначена для крепления с помощью 4 или 8 термофиксируемых вставок M5, а болты длиной 12 мм должны располагаться заподлицо с задней частью детали (хотя и более длинные болты подойдут, если за монтажной пластиной есть место).

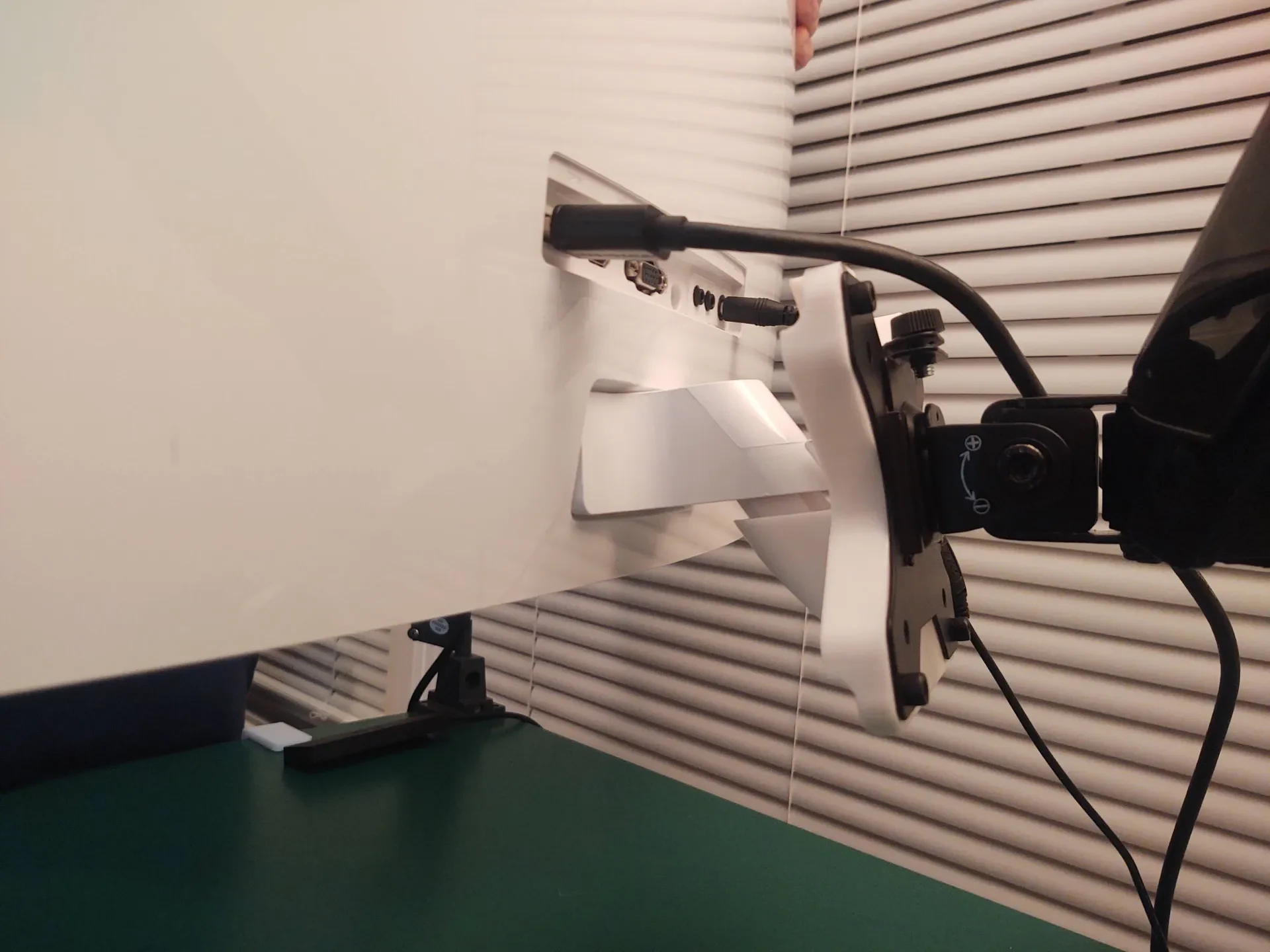

Эта деталь работает только с изогнутым монитором Samsung модели CF591 или любым другим монитором, в котором используется этот странный монтажный крючок, о котором я не знаю.

Я настоятельно рекомендую печатать материалом, который, как вы знаете, имеет отличную адгезию слоя. Для этого приложения я использую PETG, но PLA может подойти, если он качественный.

Если есть интерес к этой части, я был бы более чем рад сделать дополнительные варианты по мере необходимости, например, использовать шестигранные гайки вместо термофиксируемых вставок!

Распечатать инструкции

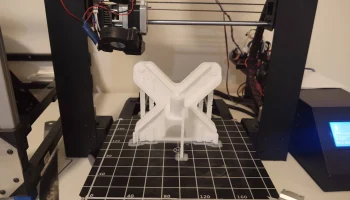

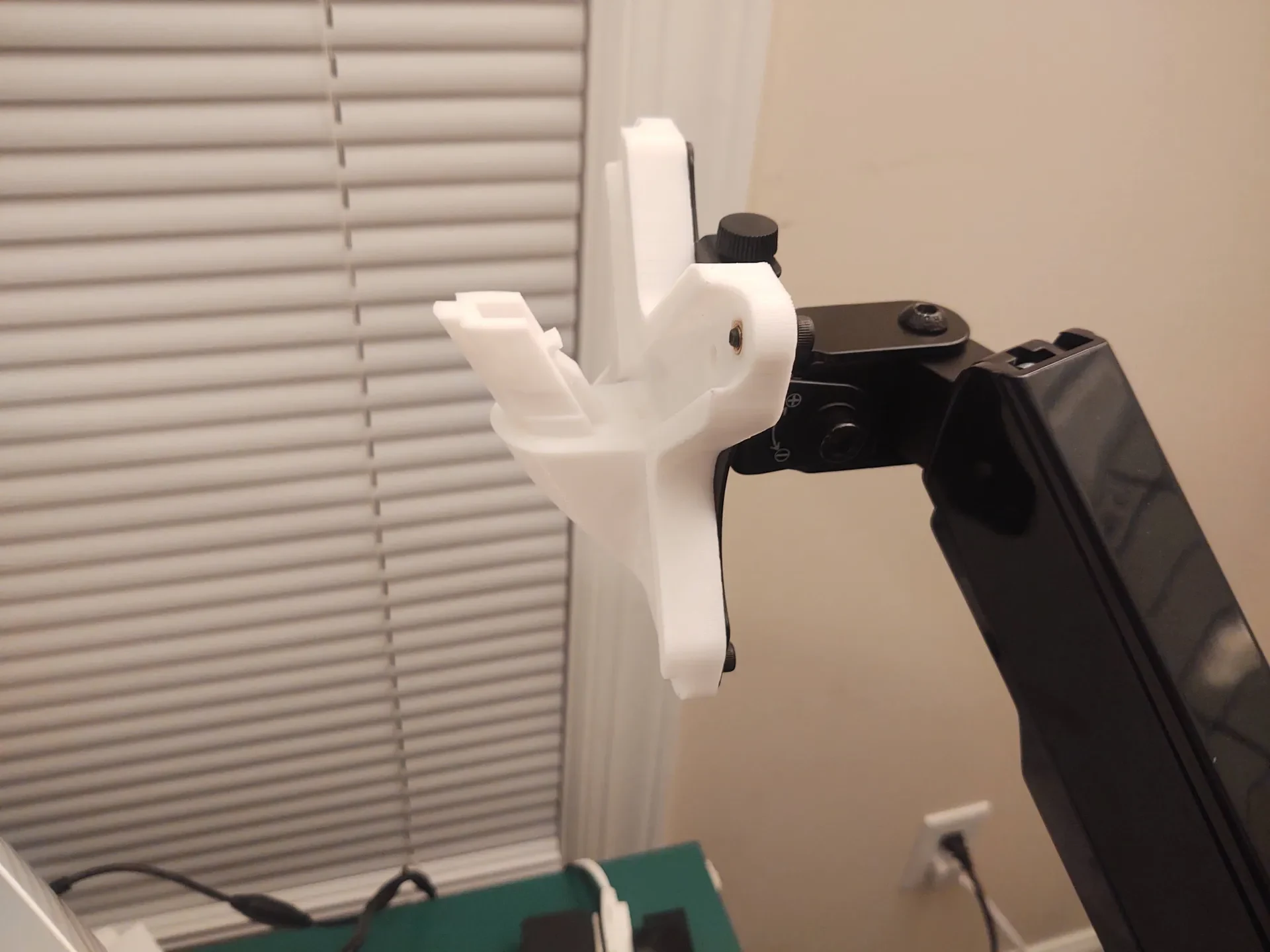

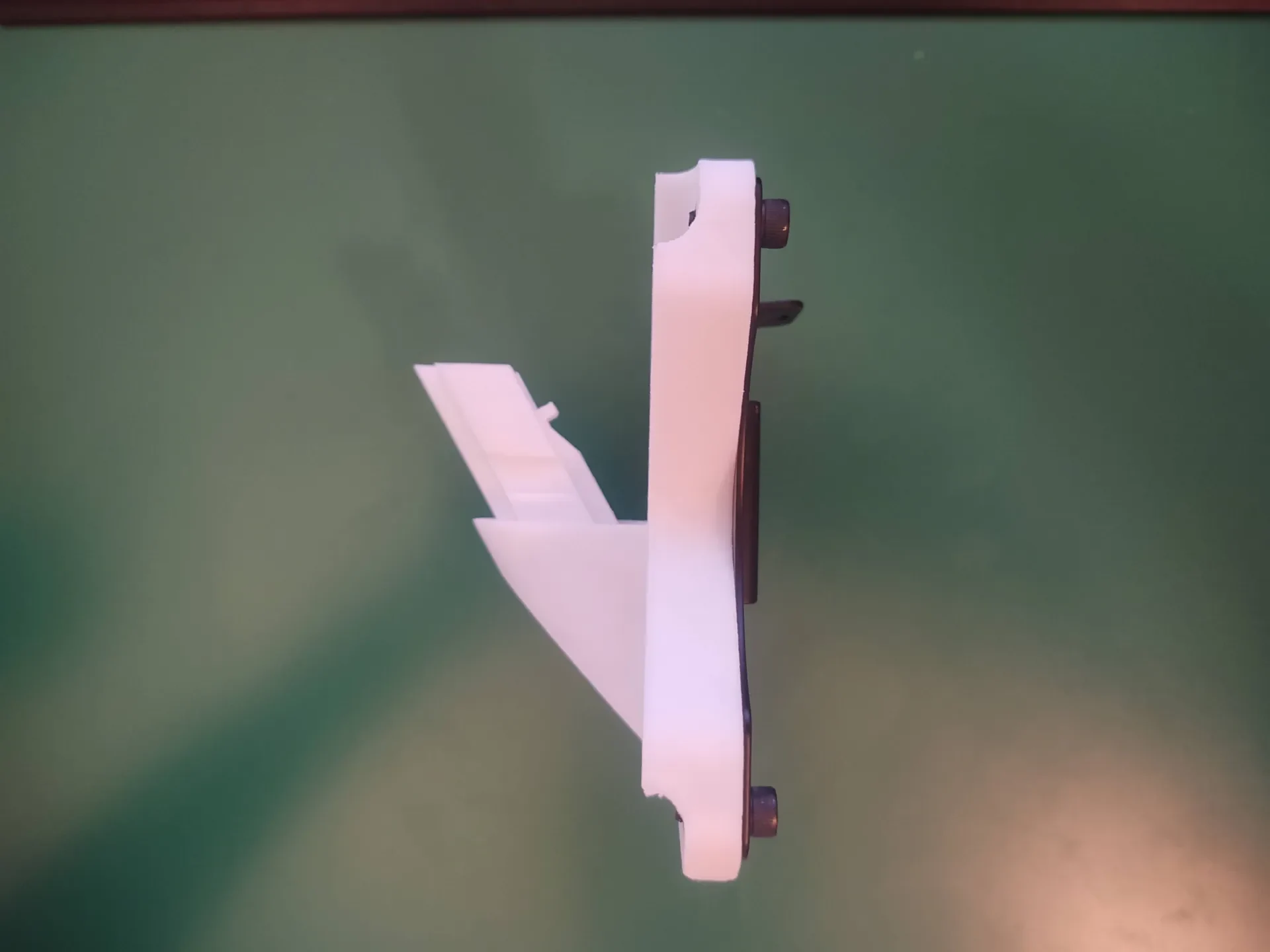

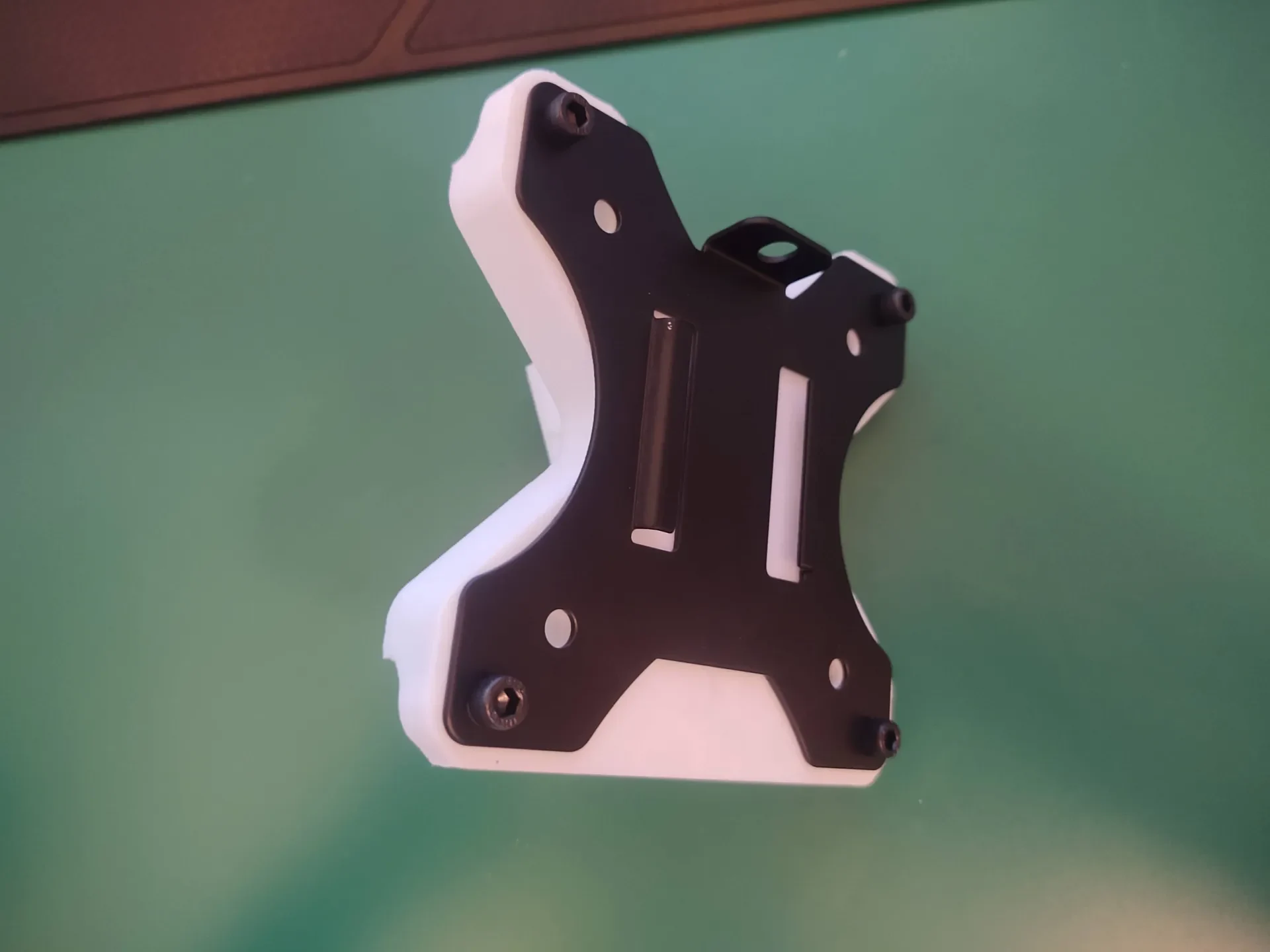

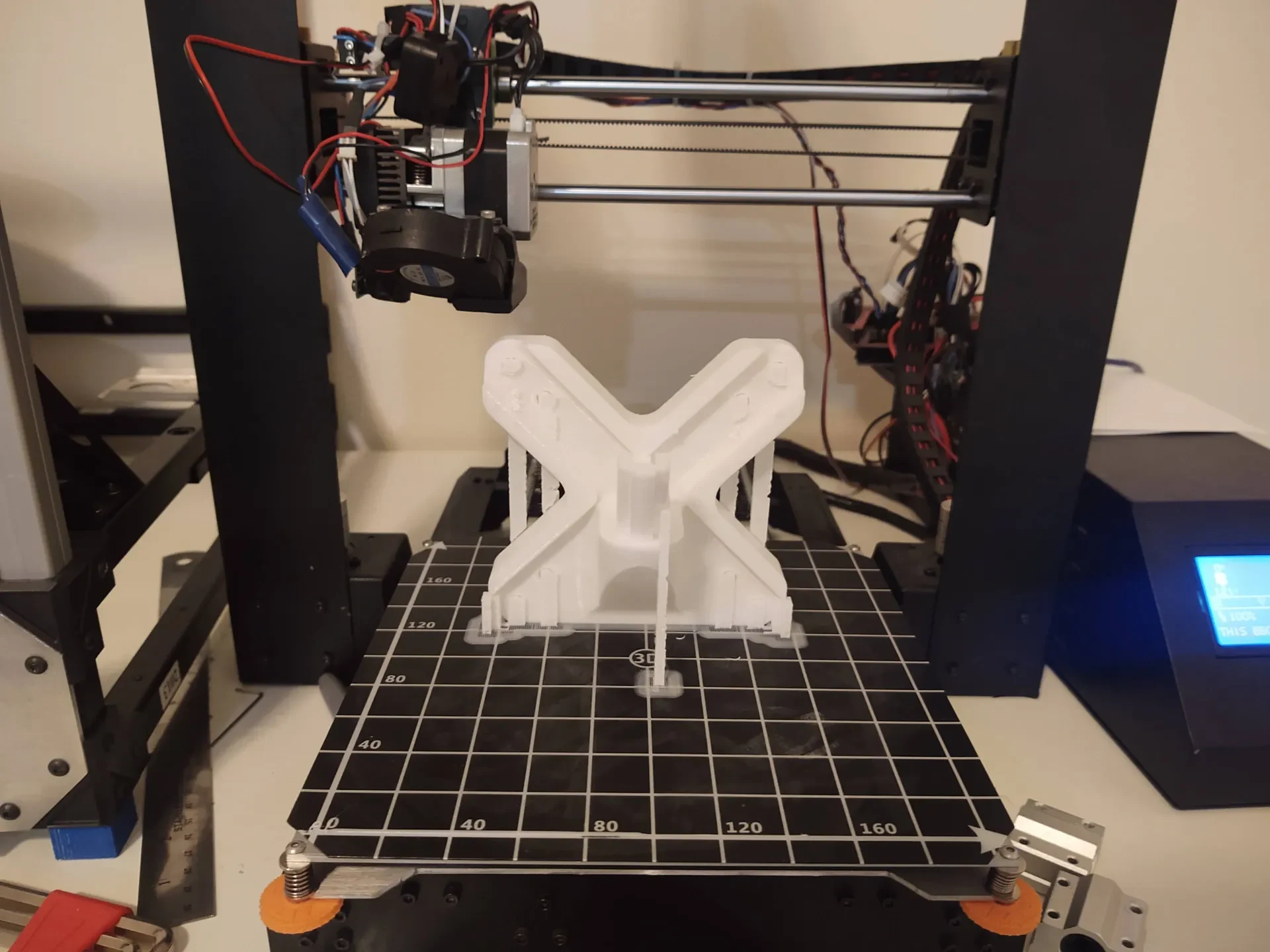

Печатайте либо вертикально, либо лежа, я не уверен, что обязательно лучше для этого приложения. Я печатал вертикально, чтобы подвергнуть часть «крючка» сжатию, а не сдвигу, но в результате я полагаюсь на хорошую адгезию слоев, чтобы удержать большую часть крепления вместе. Чтобы облегчить это, я буду использовать все 8 монтажных отверстий VESA, чтобы прикрепить эту деталь к пластине на кронштейне монитора.
