Макетная станция электроники

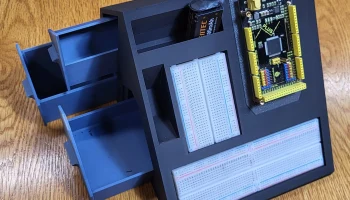

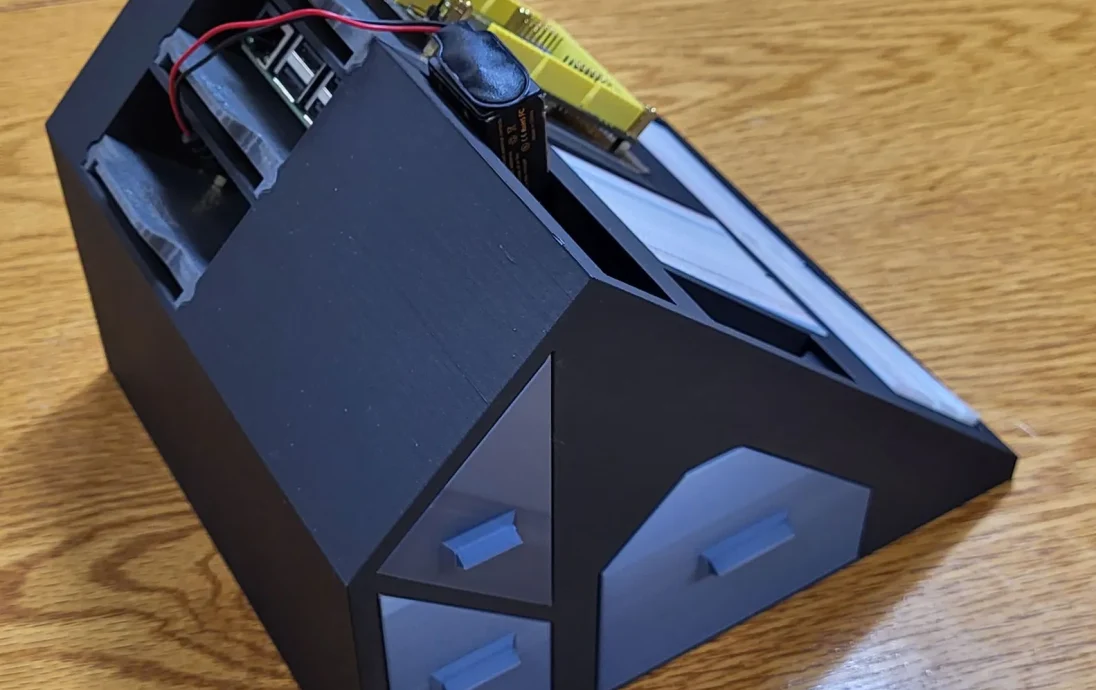

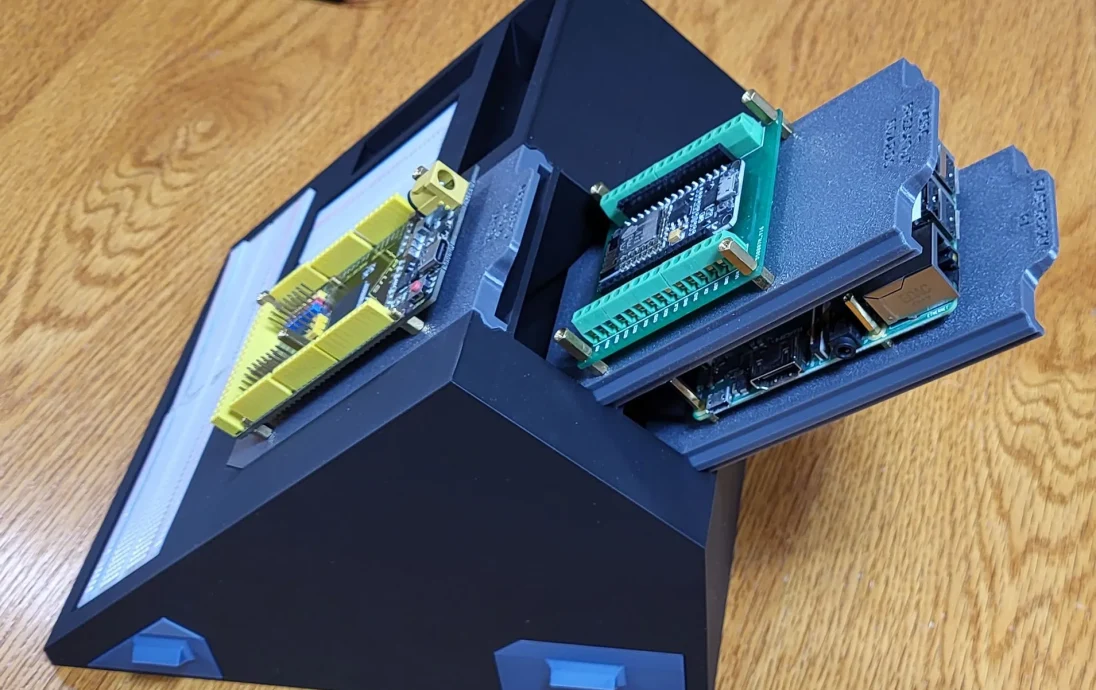

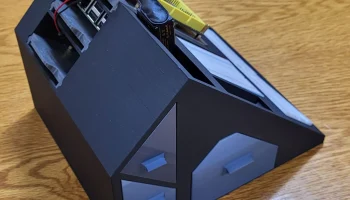

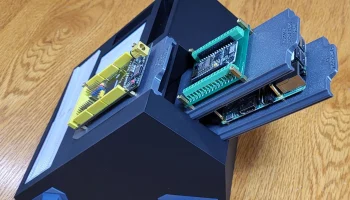

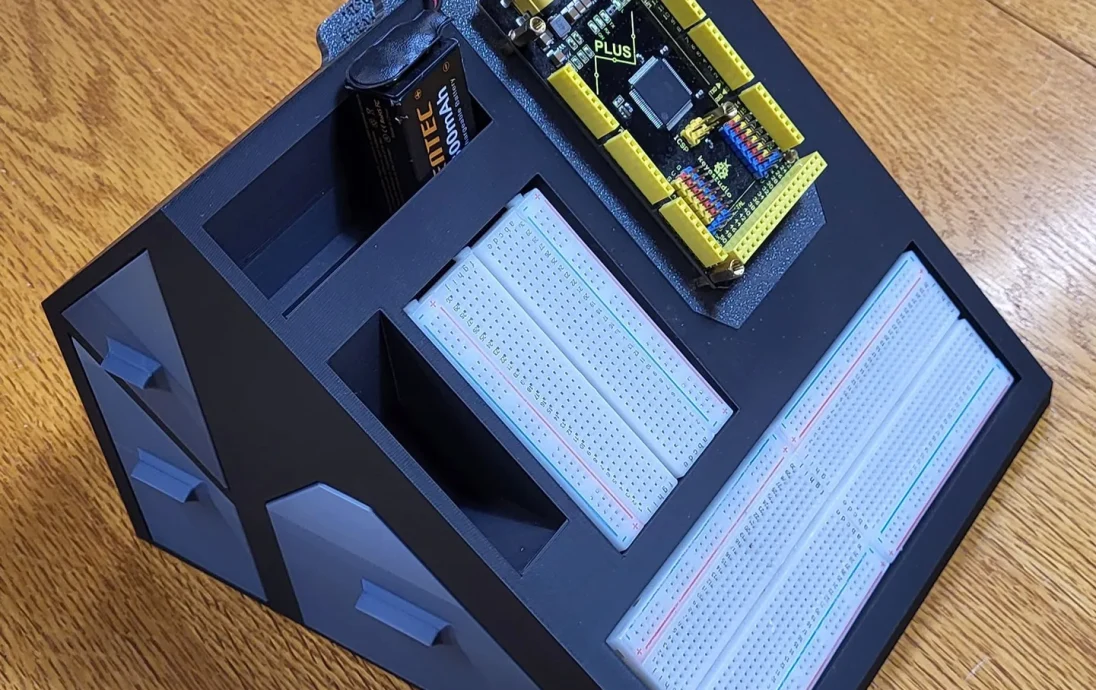

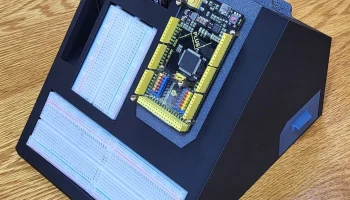

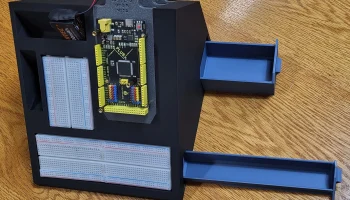

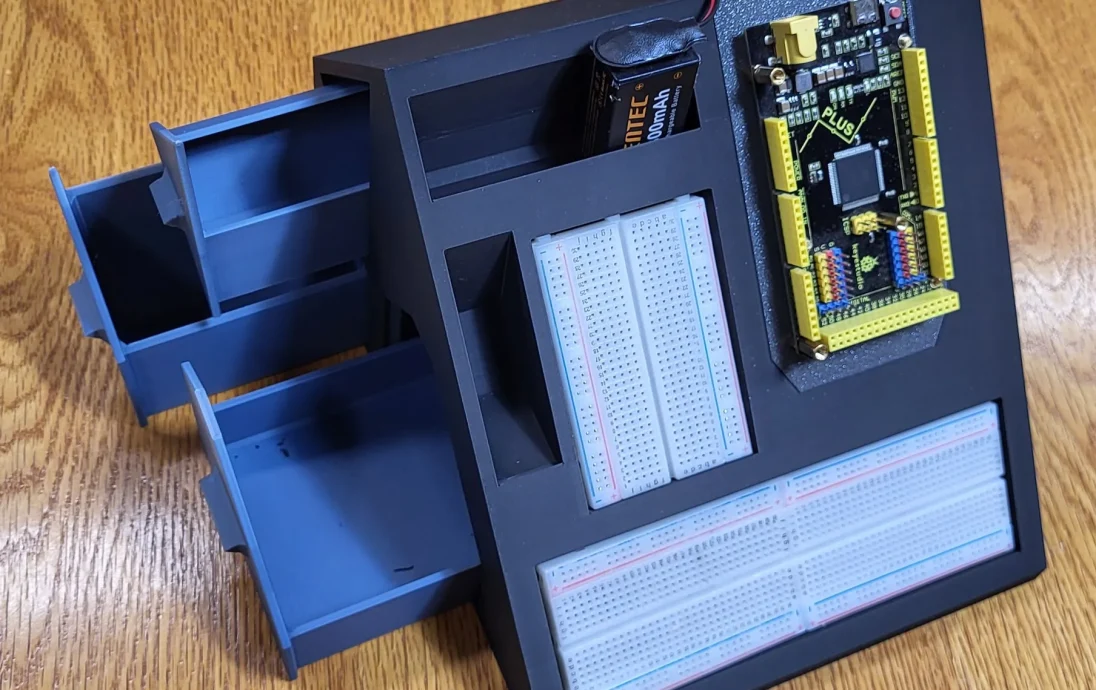

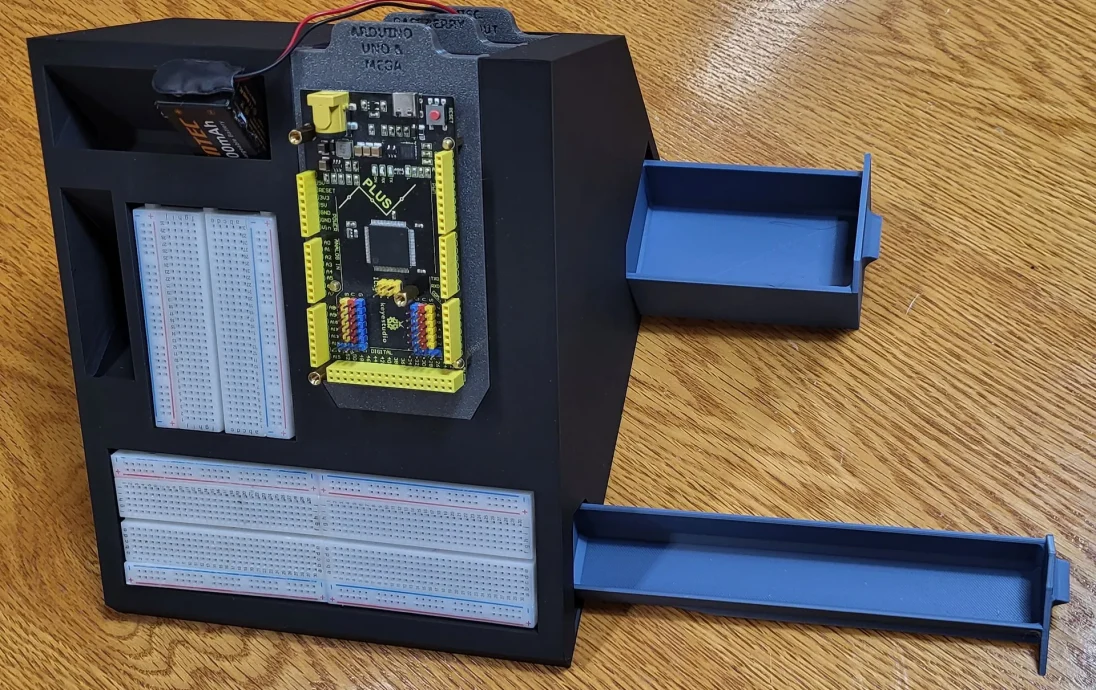

Станция сборки проектов для Arduino, ESP, Raspberry Pi и т. д. Вмещает 3 различных контроллера и место для небольших и стандартных беспаечных макетов. Он имеет 5 ящиков для хранения вещей, включая длинный для хранения проволоки DuPont.

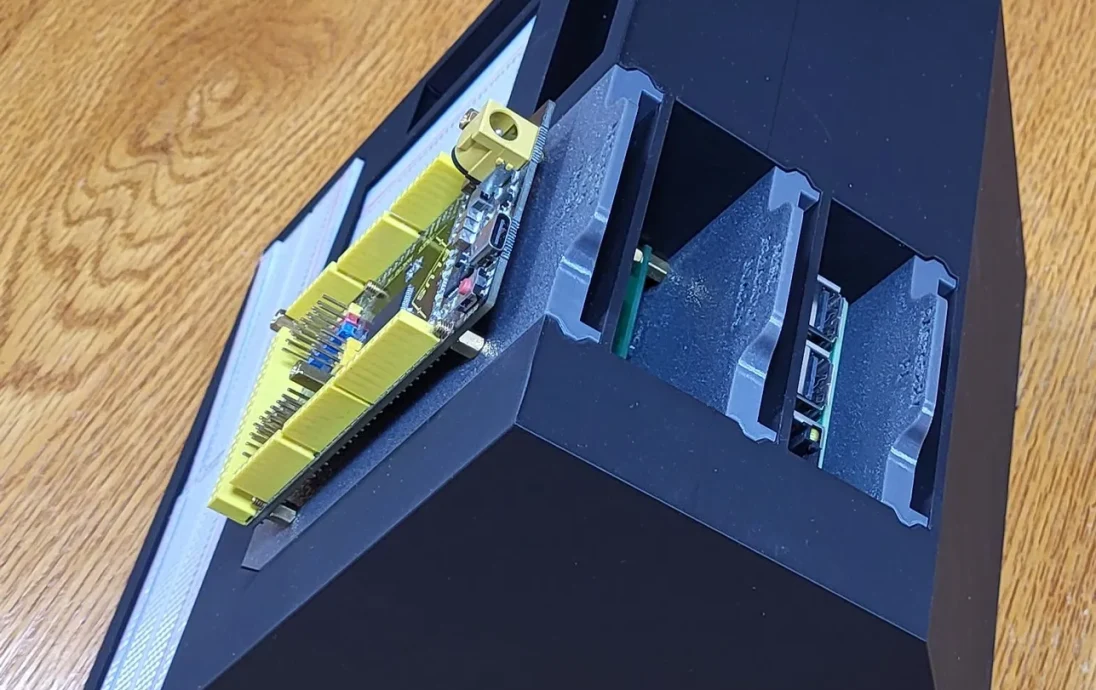

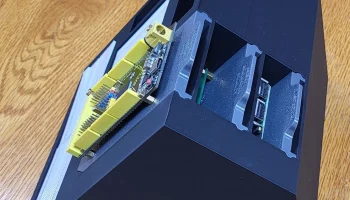

Панели платы управления напечатаны из PETG и предназначены для латунных стоек с резьбой для печатных плат длиной 5 мм и болтами. Все остальное можно распечатать PLA.

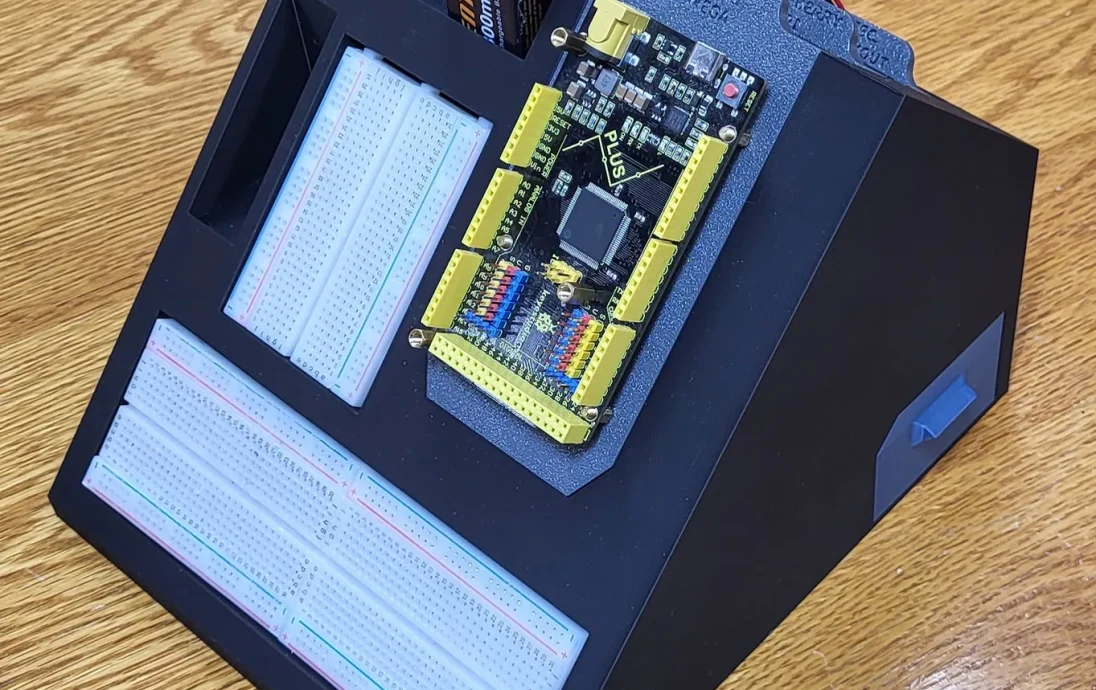

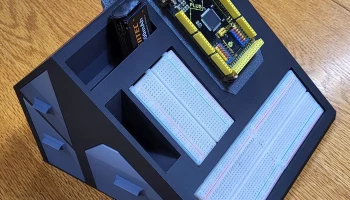

Я возился с микроконтроллерами, и мне нравилось иметь макетную станцию, но большинство из тех, которые вы можете купить, лежат на верстаке. Из-за этого мне всегда было трудно увидеть именно тот контакт, к которому я пытался подключиться. Эта станция расположена под углом 45 градусов, что облегчает просмотр всех кеглей. Я сделал это для себя, но решил поделиться им, если другим будет интересно.

Напечатано ��а Bambu X1C.

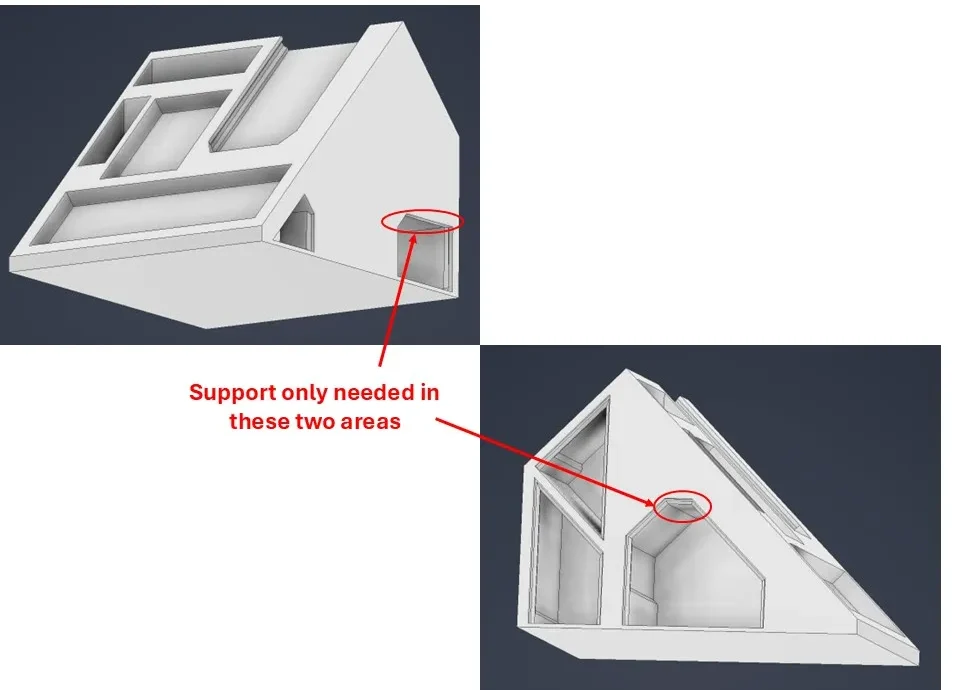

Высота слоя 0,2, 3 стены, прямолинейное заполнение 25%, опоры только на отдельных участках (см. фото прилагается.
