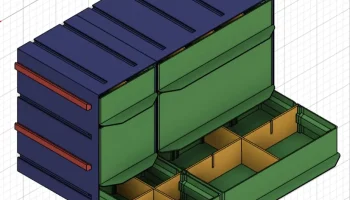

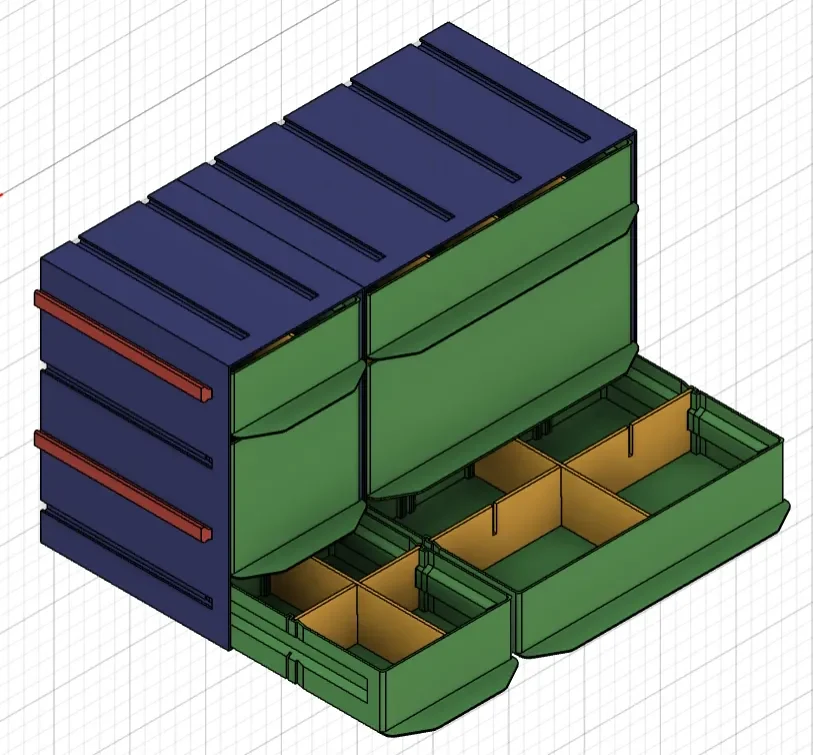

Модульная система хранения (насадка 0,8, стенка 1,2, опти...

Большинство органайзеров для хранения контейнеров обеспечивают не очень большую емкость, которая больше подходит для деталей небольшого размера, таких как электронные детали. Я не нашел системы хранения, которая обеспечивала бы большую емкость и могла бы печатать достаточно быстро с минимально возможным расходом нити. Поэтому я решил создать его с нуля.

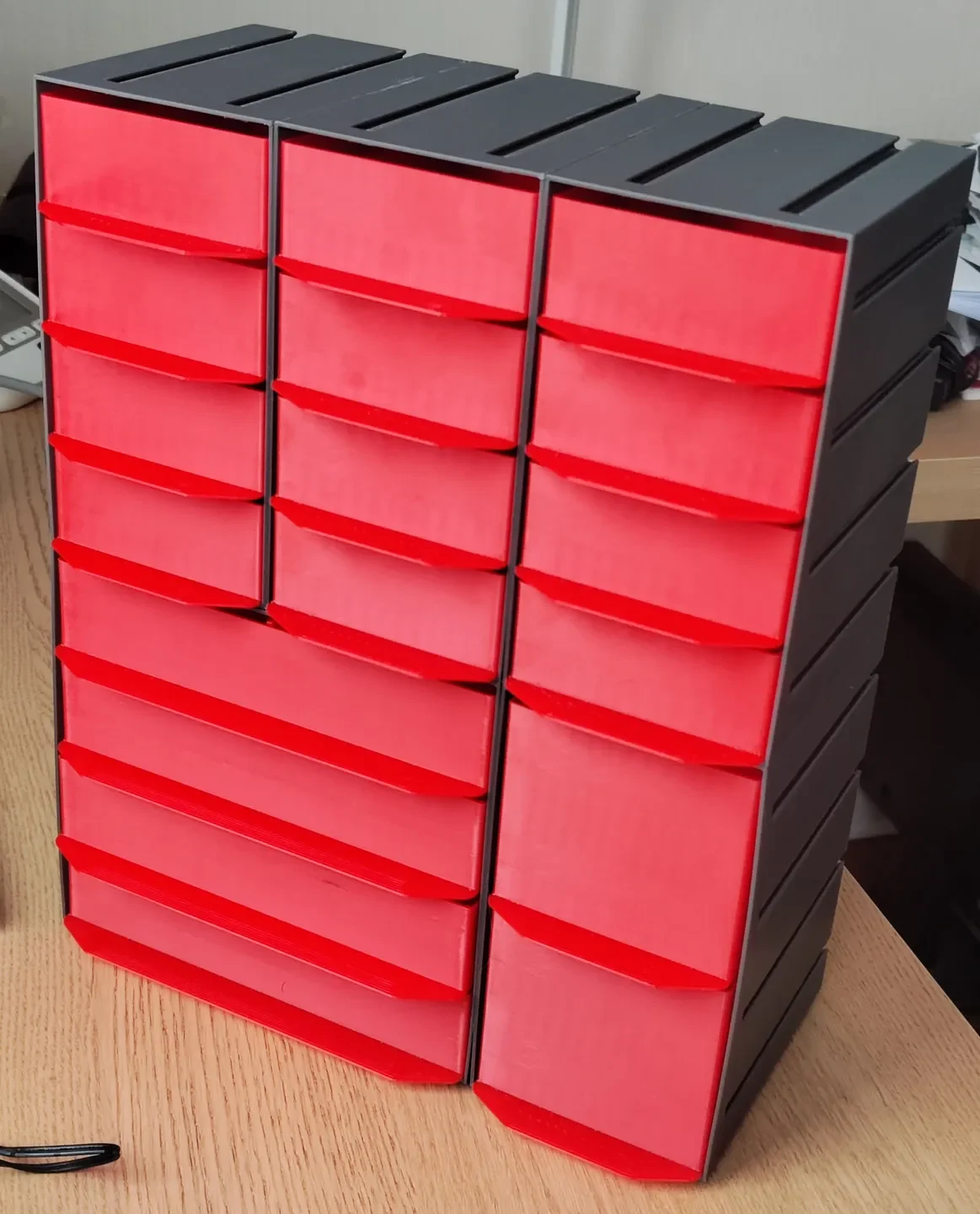

Эта модульная система хранения была оптимизирована для печати в режиме вазы/спирали с использованием сопел диаметром 0,8 м�� или больше. Печать в спиральном режиме была одним из основных требований к моделированию из-за меньшего расхода нити и времени печати. Размер стенки 1,2 мм был выбран, поскольку это минимальная ширина, обеспечивающая достаточную прочность для лотка/корпуса такого размера. Печать с одной стенкой толщиной 1,2 мм с соплами диаметром 0,6 мм или меньше не дала приемлемого качества печати. Оба корпуса и лотки предназначены для печати стен толщиной ровно 1,2 мм за один проход в спиральном режиме. Разная ширина стен повлияет на пороги и функциональность. Другие детали можно печатать со стенками толщиной 0,8 мм без каких-либо негативных последствий.

Результат был достигнут с использованием параметров печати и других рекомендаций, перечисленных ниже:

1. Корпуса

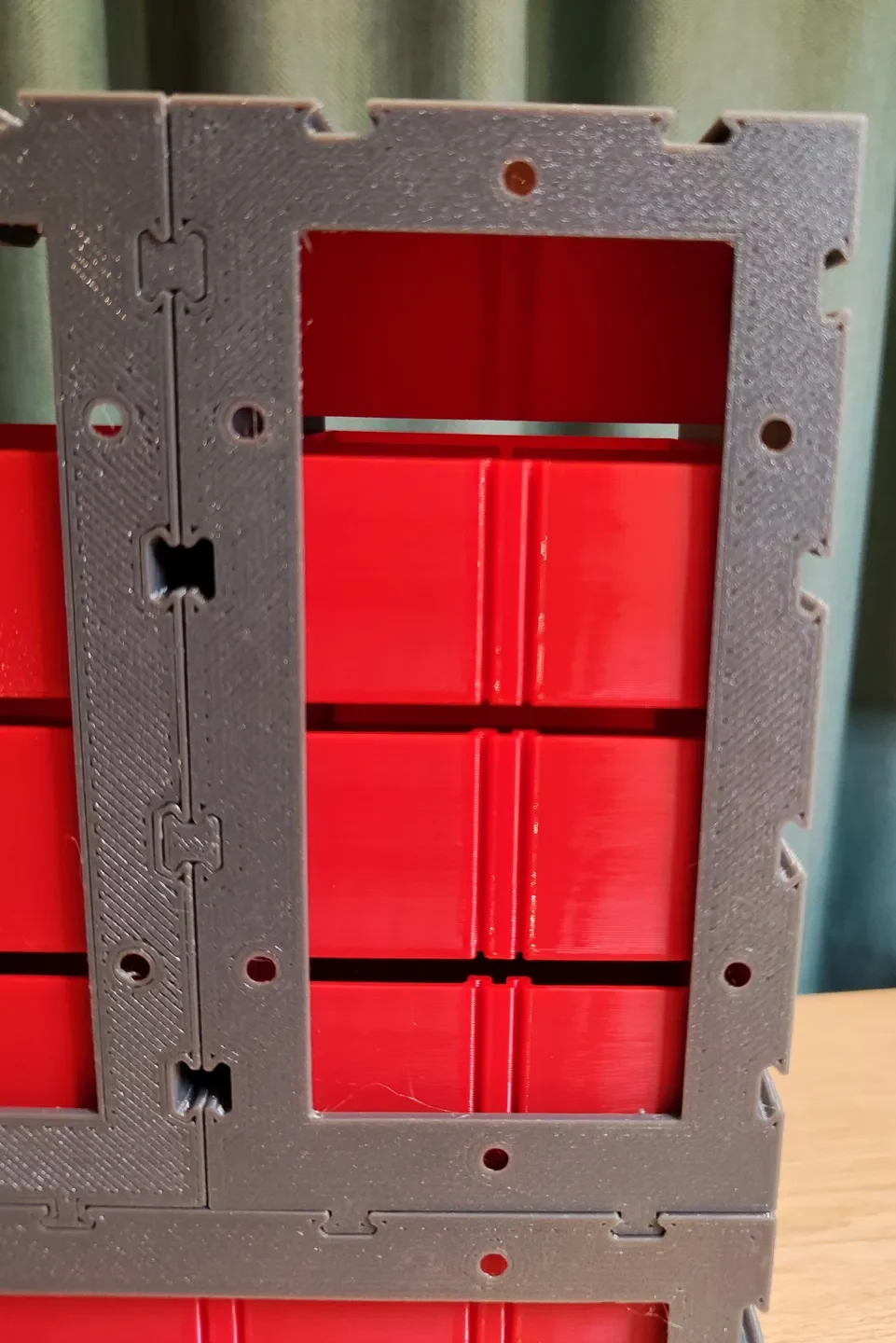

Базовые и широкие шкафы имеют своего рода заднюю стенку, с помощью которой можно закрепить корпус на стене. Модель следует разместить задней стенкой на печатной форме. Таким образом, вы должны быть уверены, что слайсер не удаляет отверстия и отверстия при разрезании модели. Это своего рода комбинированный режим, когда программа разрезает дно, как в обычном режиме, а остальную часть модели — в режиме спирали/вазы. Проблема в том, что не каждый слайсер способен это обработать. Я смог добиться этого с помощью Cura 4.13.1 и PrusaSlicer 2.6.1. Последняя версия Cura вместо боковых стенок выдаёт хаотичные линии и мне так и не удалось корректно обработать модель. В противном случае вы можете разрезать его без дна («Нижние слои» установлено на ноль) или сделать его сплошным без каких-либо отверстий для винтов и отверстий («Удалить все отверстия» включено в настройке «Исправление сетки»). Сплошное дно, безусловно, увеличит расход нити.

Я нарезал его в Cura 4.13.1. Он способен правильно нарезать дно с отверстиями, как было задумано. Но, как всегда, есть и деликатные моменты:

Важно. Чтобы Cura разрезал стенку толщиной 1,2 мм для сопла диаметром 0,8 мм, вам необходимо установить размер стенки 1,199 мм. В противном случае Cura не разрезала большинство верхних слоев над направляющими лотка.

Ниже приведены настройки, которые я использовал в Cura 4.13.1 и которые дали мне приемлемое качество:

высота слоя = 0,2
толщина стенки = 1,199
количество линий стены = 1
Выравнивание по z-шву = указано пользователем
положение z-шва = спинка
предпочтение угла шва = скрыть шов
верхние слои = 0
нижние слои = 8
начальные слои = 8

Первоначально верхняя нижняя часть была рассчитана на толщину 2 мм (10 слоев при высоте слоя 0,2), чтобы ее было достаточно для головок винтов, но 1,6 мм с 8 слоями тоже подходило.

процент перекрытия кожи = 10%
заполнение = 0%
текучесть начального слоя = 125%
текучесть внутренних стенок = 98%
скорость печати = 50
скорость стены = 40
верх/низ = 20
ускорение печати = 200-300
рывок печати = 4,0
удалить все дырки = выкл.
спиральизировать внешний контур = вкл.
плавные спиральные контуры = вкл.
допуск нарезки = средний

Я не очень знаком с слайсером Prusa. Но он точно способен разрезать дно так, как я этого хотел. Находя решение в «комбинированном» режиме, я смог разрезать его и в Prusa,

но у меня было странное увеличен��е ширины на верхнем конце боковых направляющих лотка. К сожалению, у меня хватило терпения найти способ избежать этого. Возможно, кто-то из вас найдет подходящие настройки, и я буду очень признателен, если вы поделитесь своими идеями. Чтобы разрешить Prusa2.6.1 печатать нижнюю часть, вам необходимо установить для параметра «Режим нарезки» значение «Обычный» в дополнительных параметрах печати. Остальные параметры… никаких хит��остей.

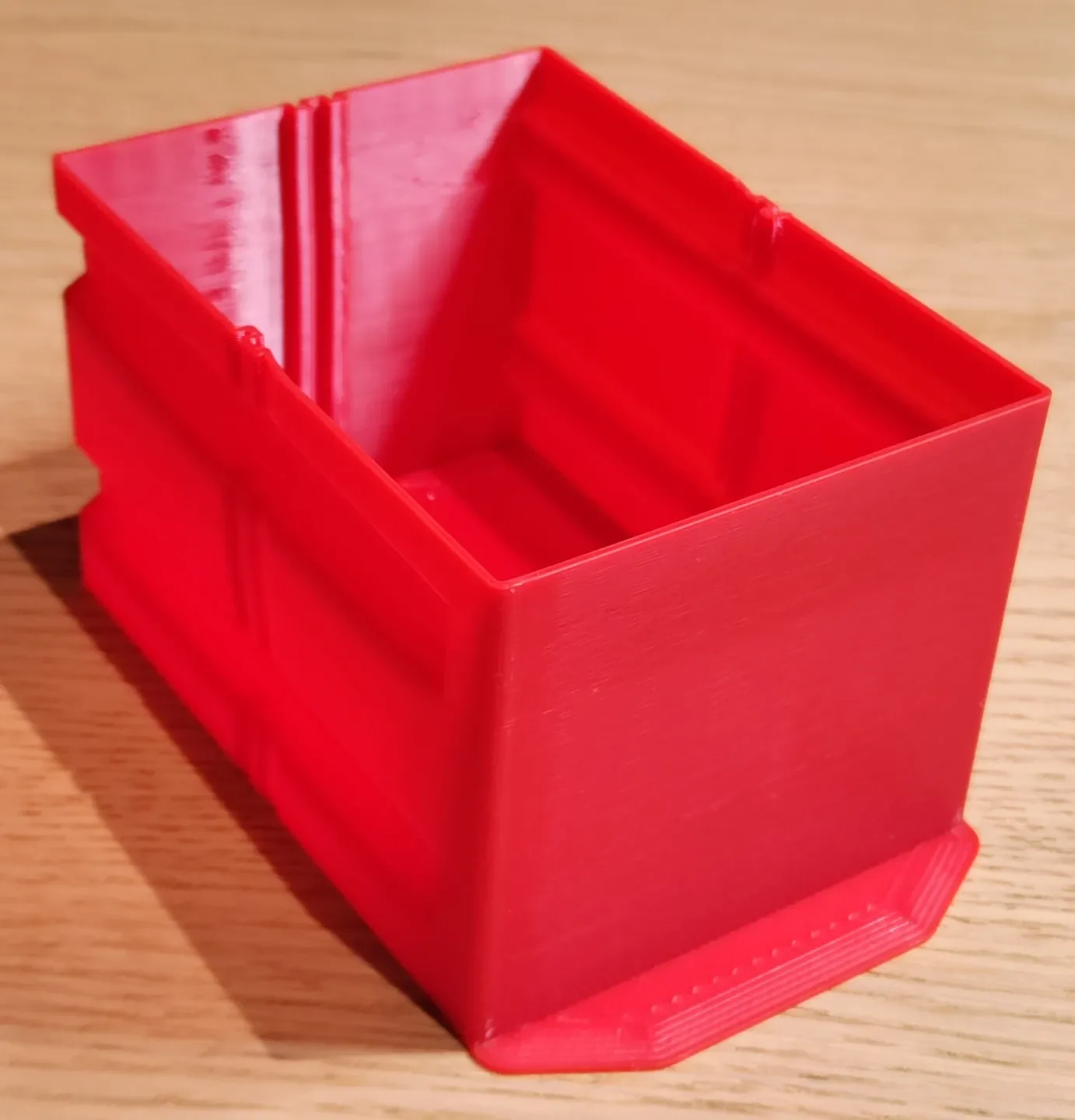

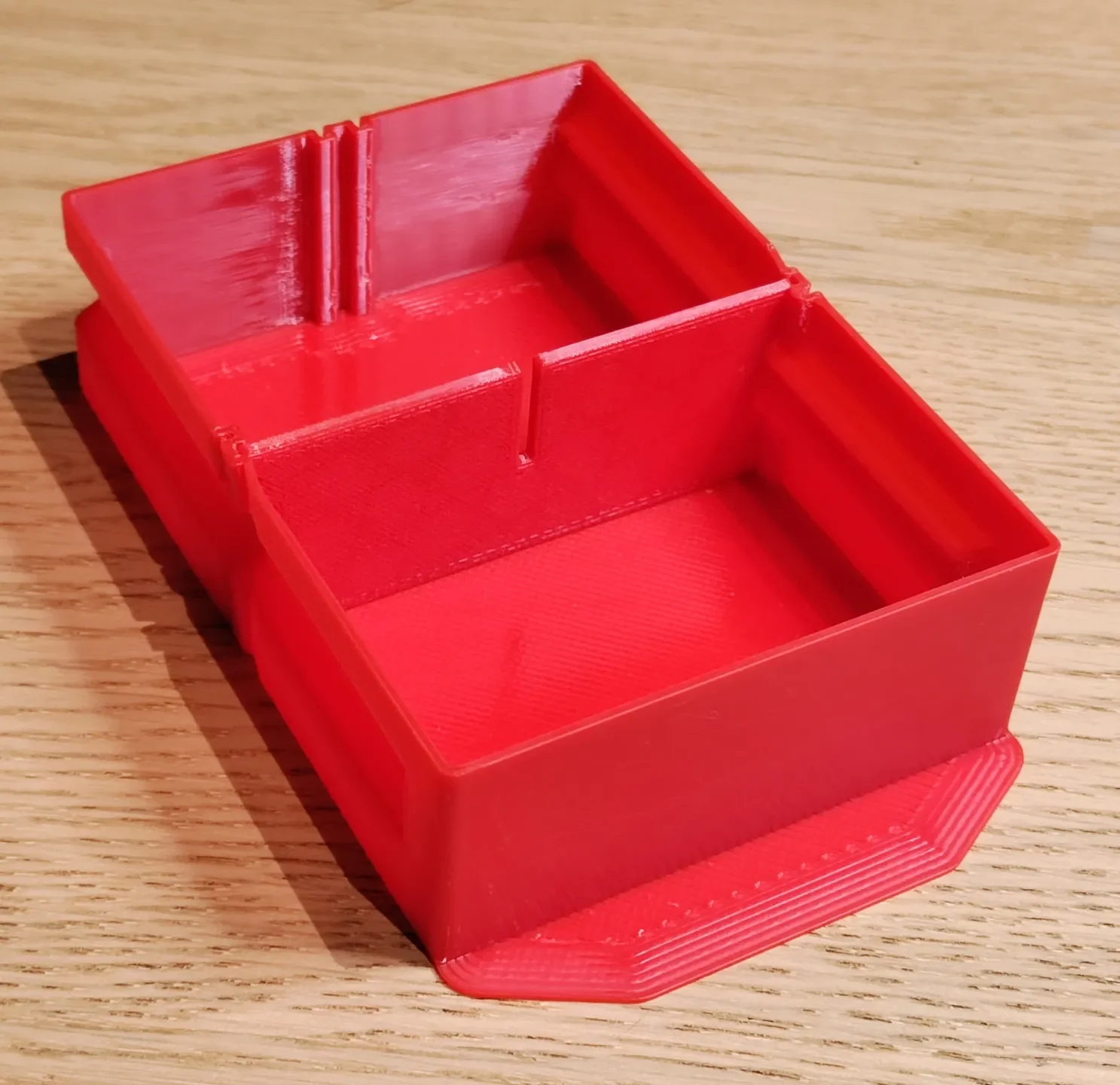

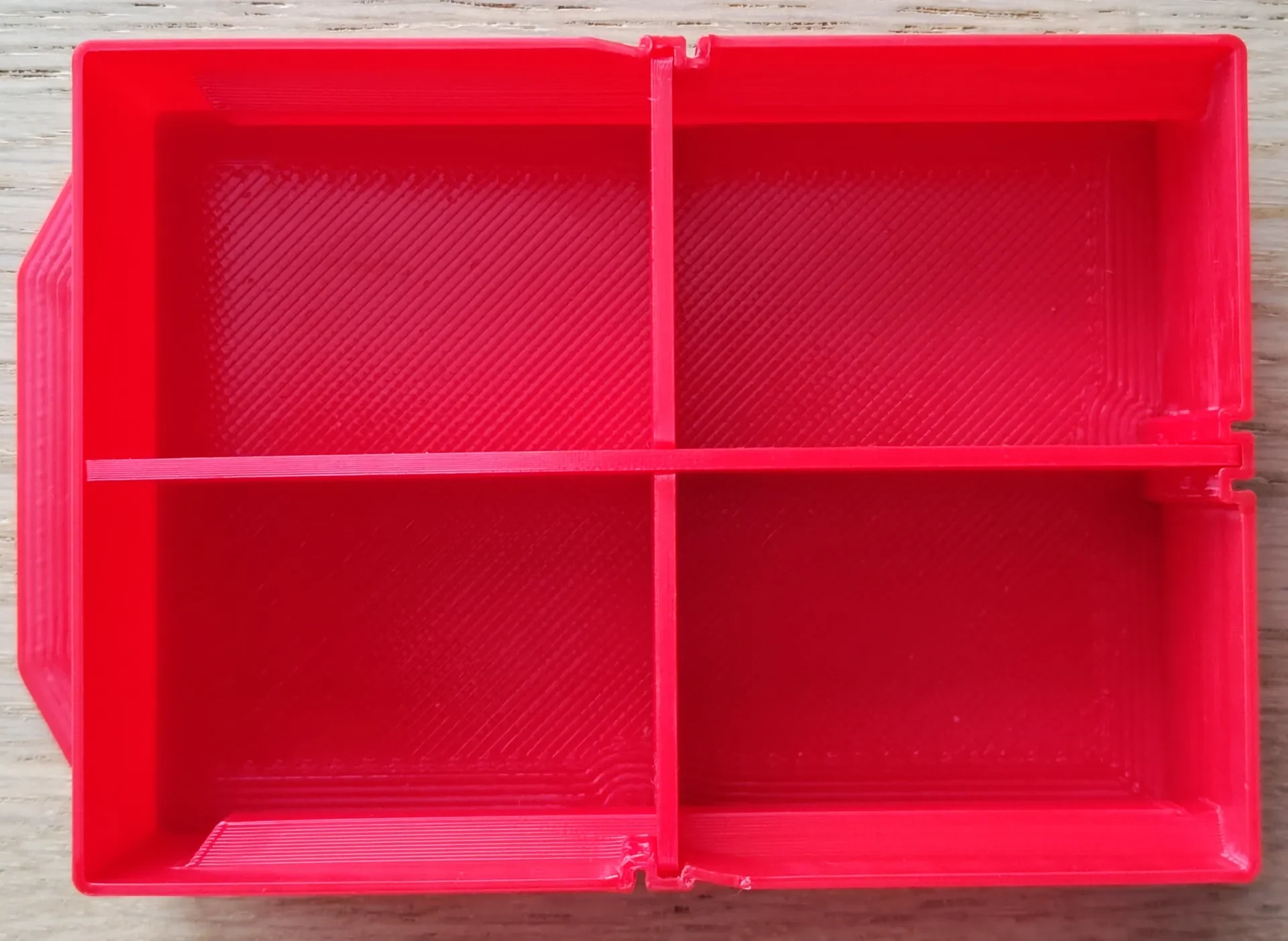

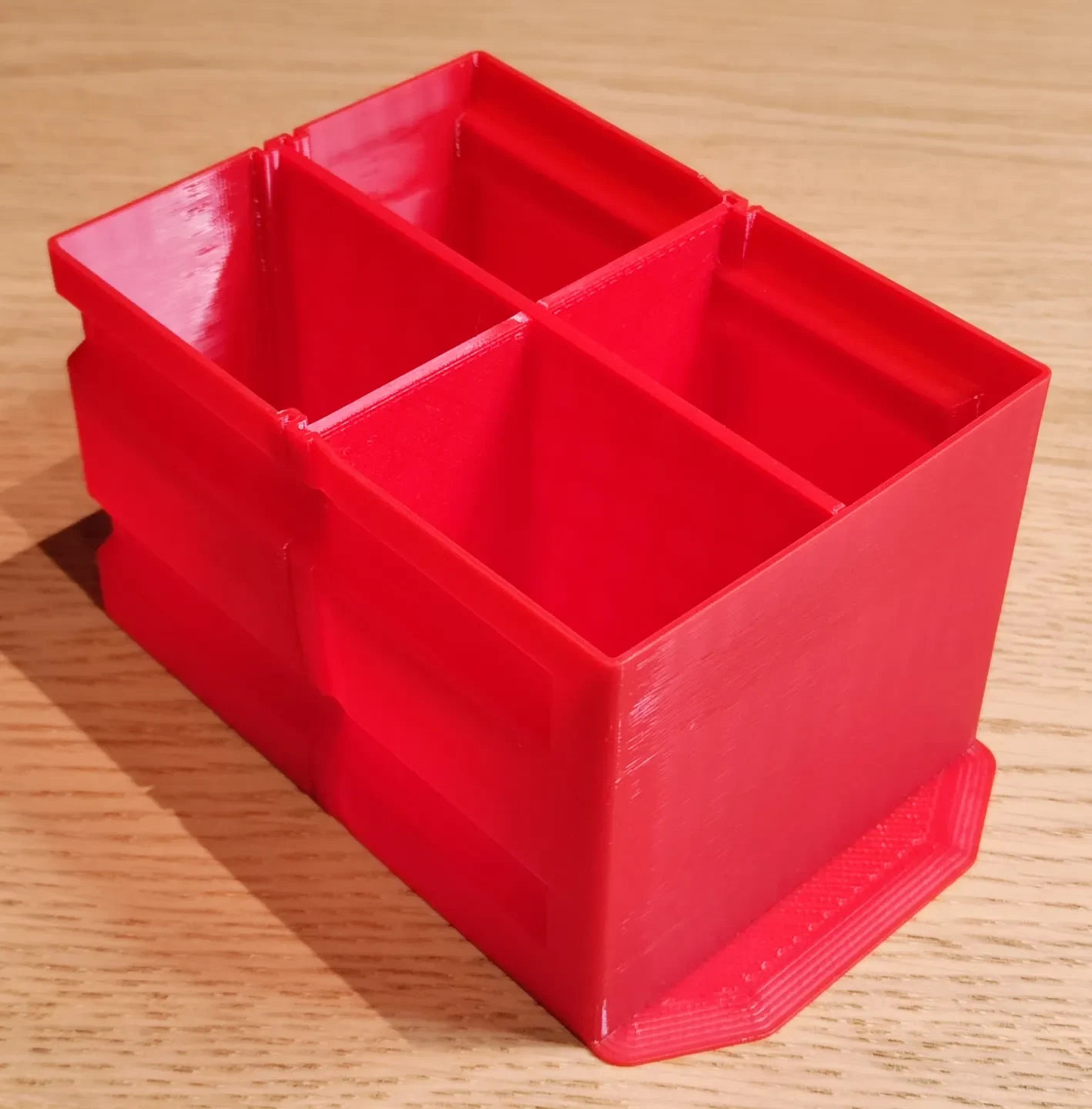

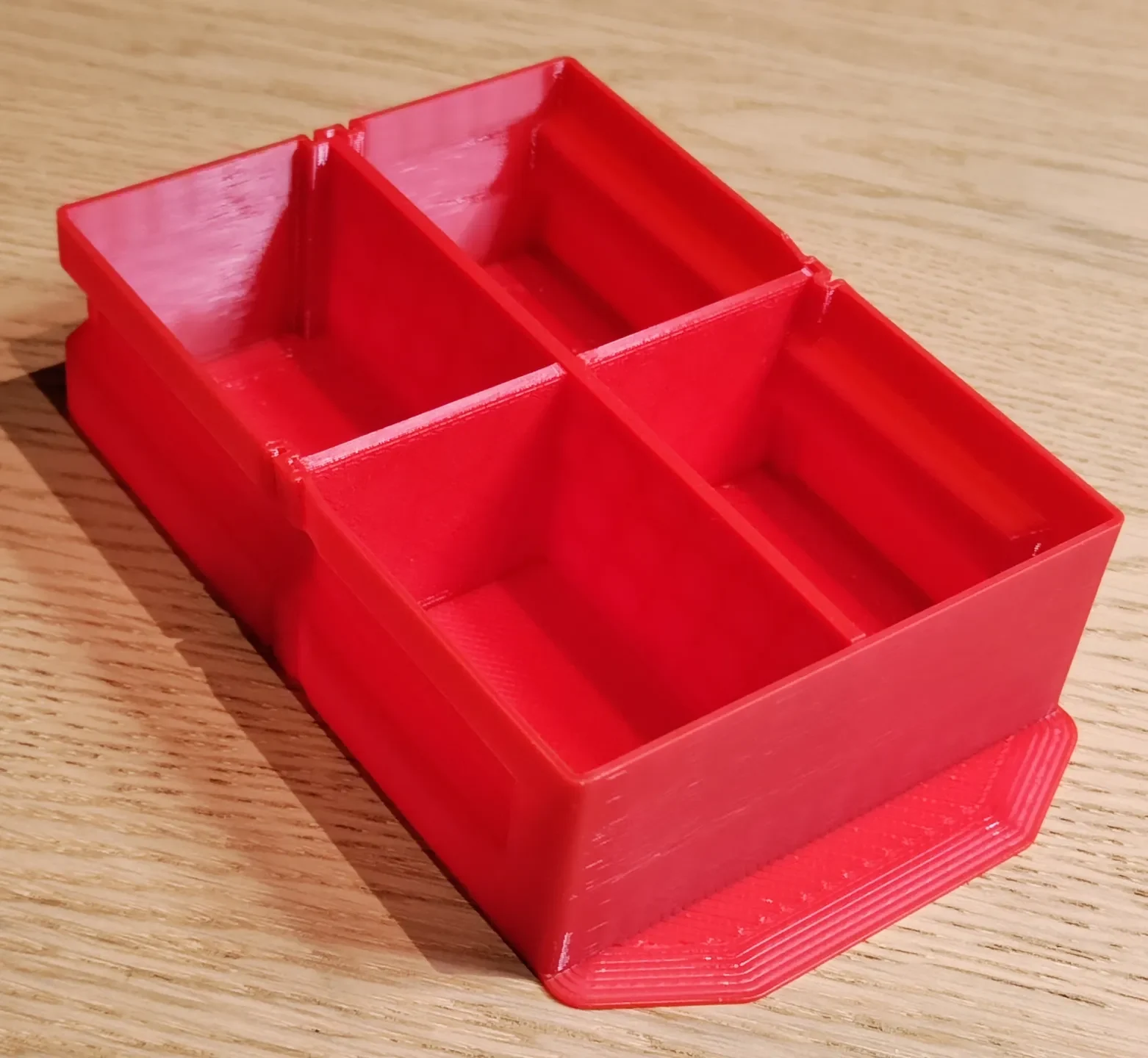

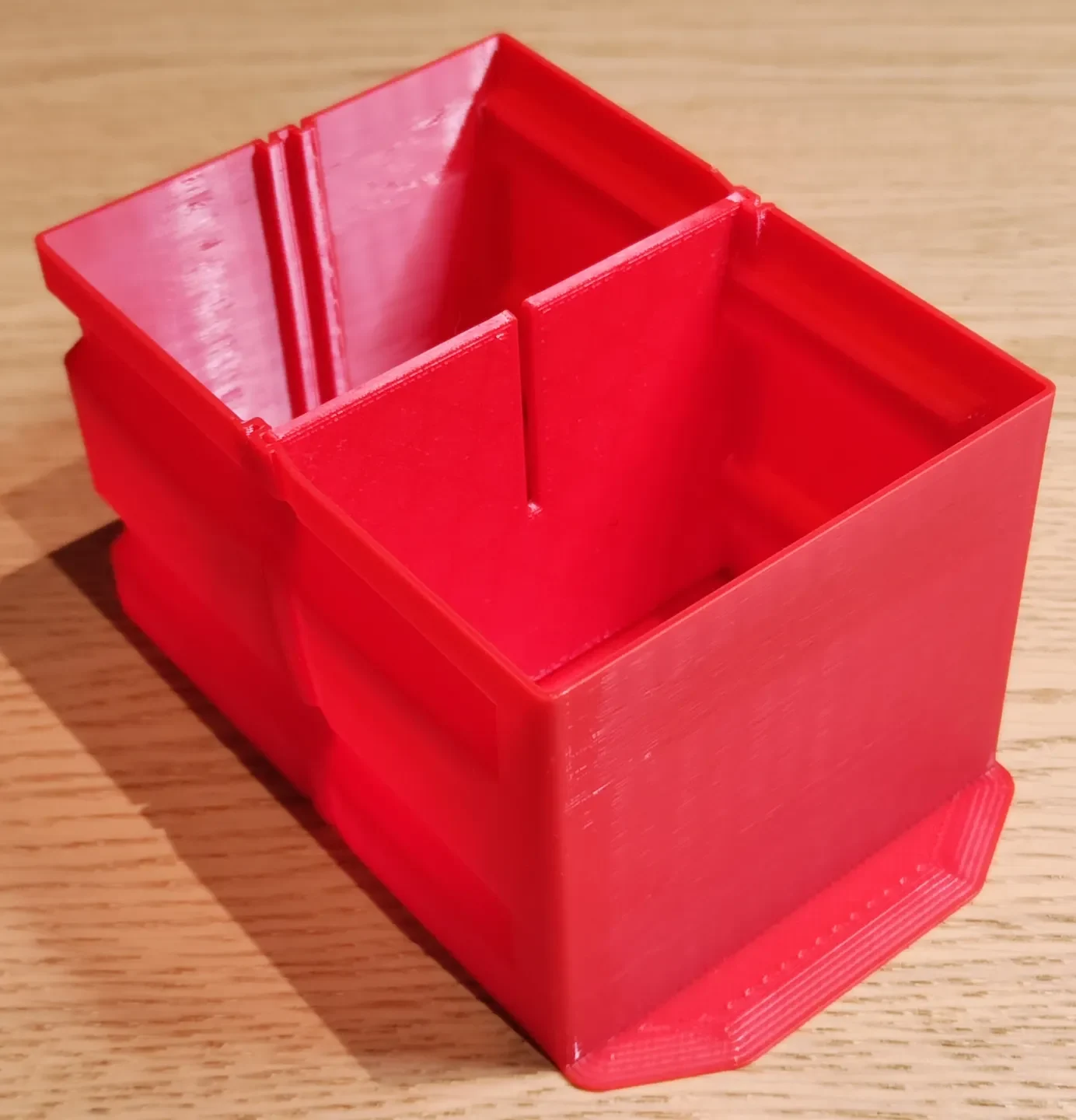

2. Лотки

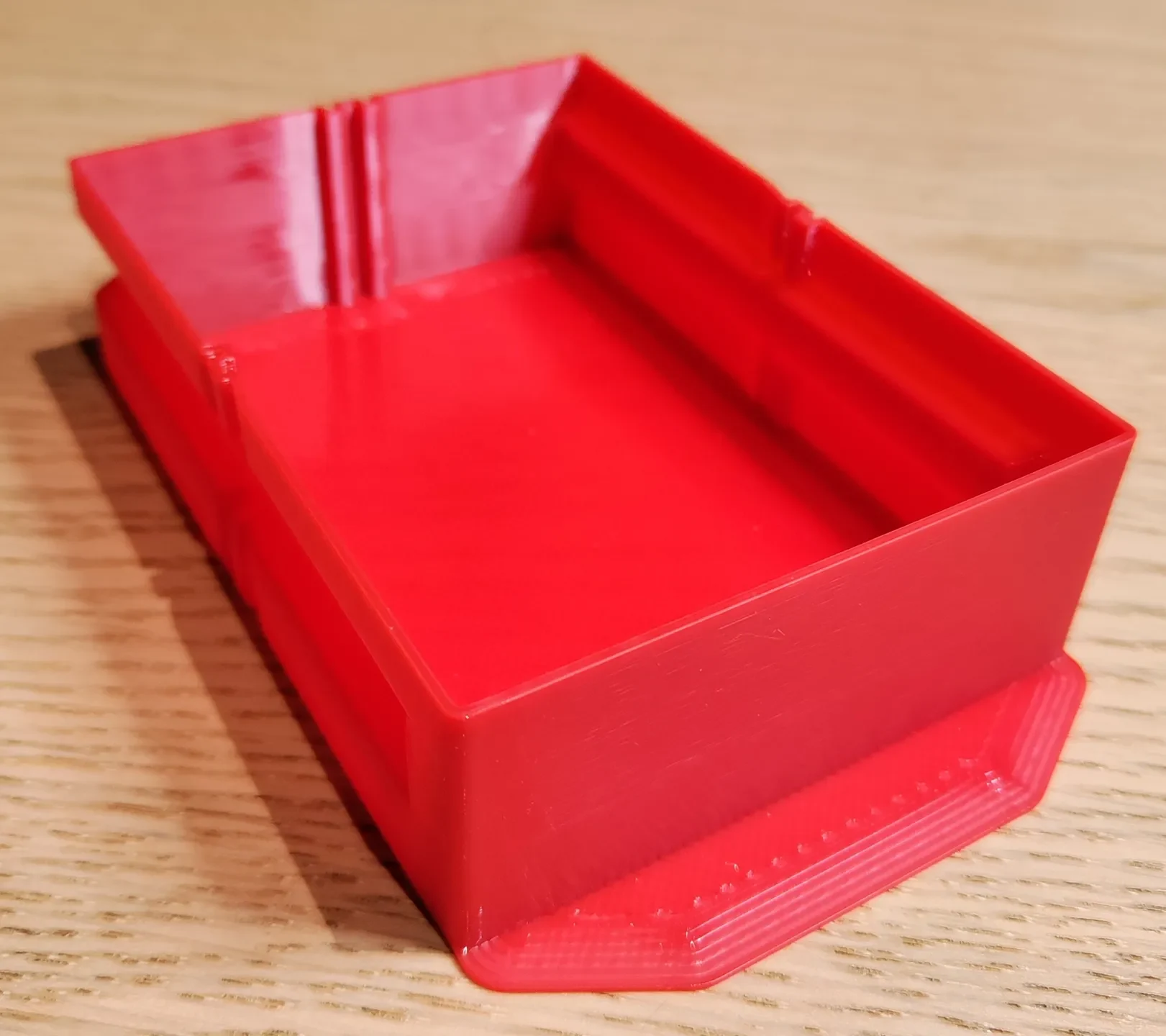

Лотки не требуют использования определенной версии Cura. Базовый лоток был первым объектом для печати из-за короткого времени печати (почти 1 час). Нарезка изначально была сделана в Cura 5.5.0, но я уверен, что ее можно нарезать и в Cura 4.13.1, чтобы не переключаться с одной версии на другую. В старом
