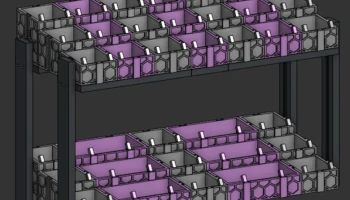

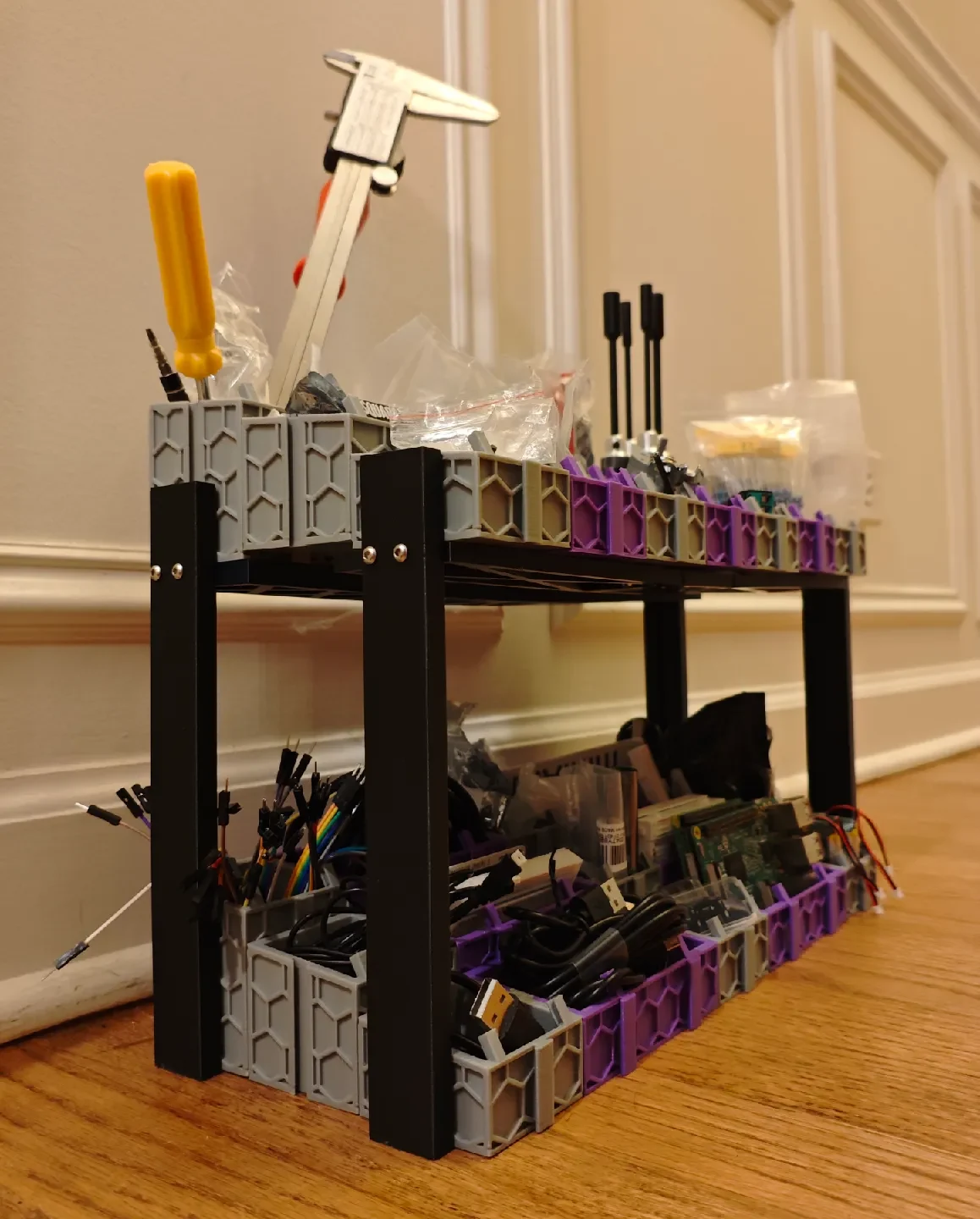

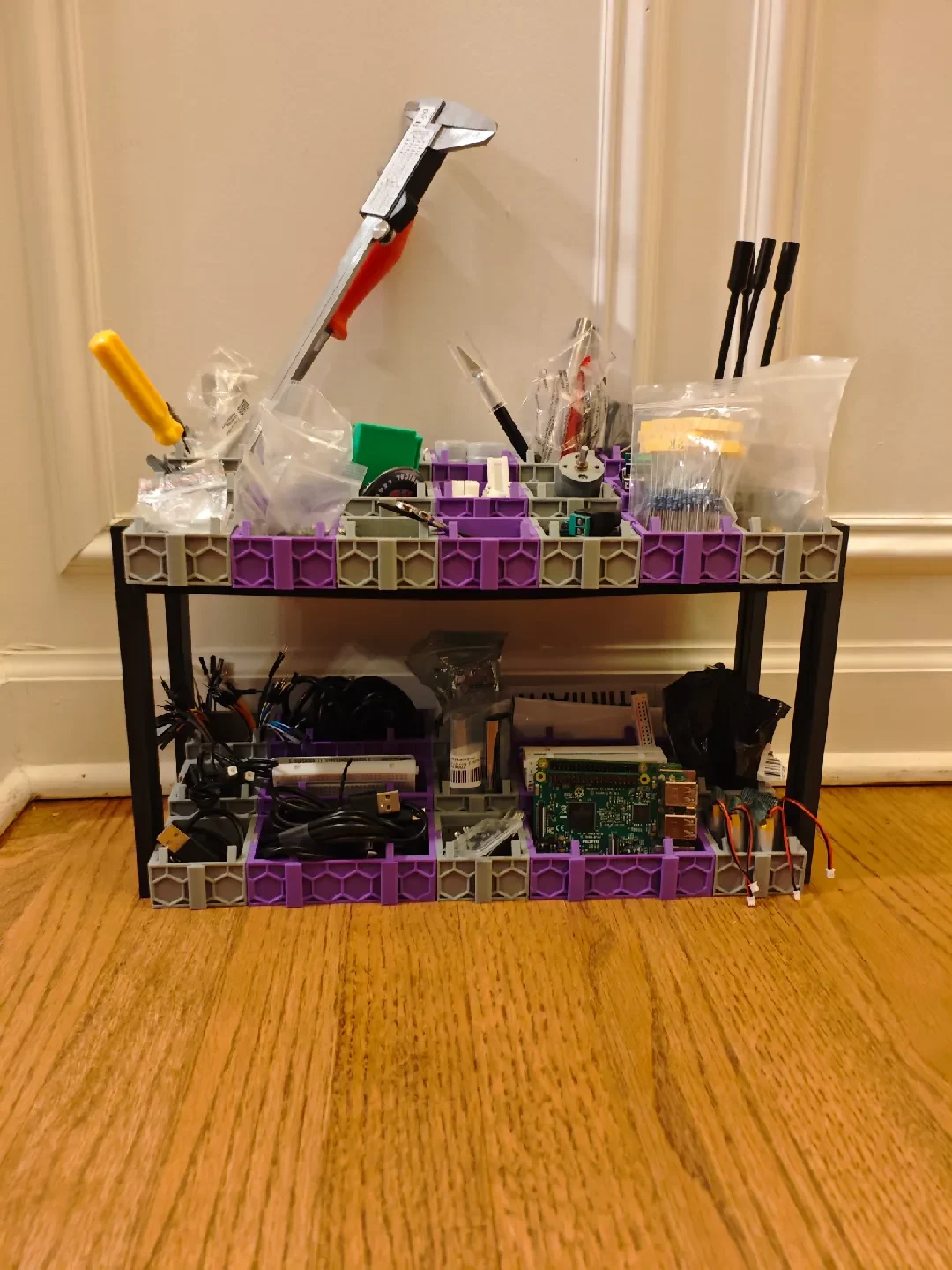

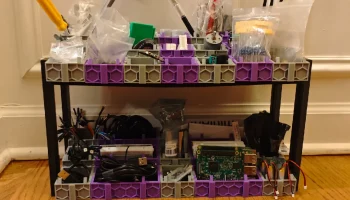

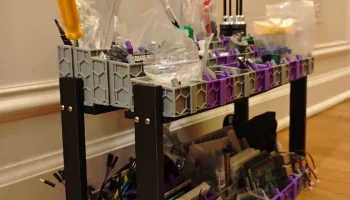

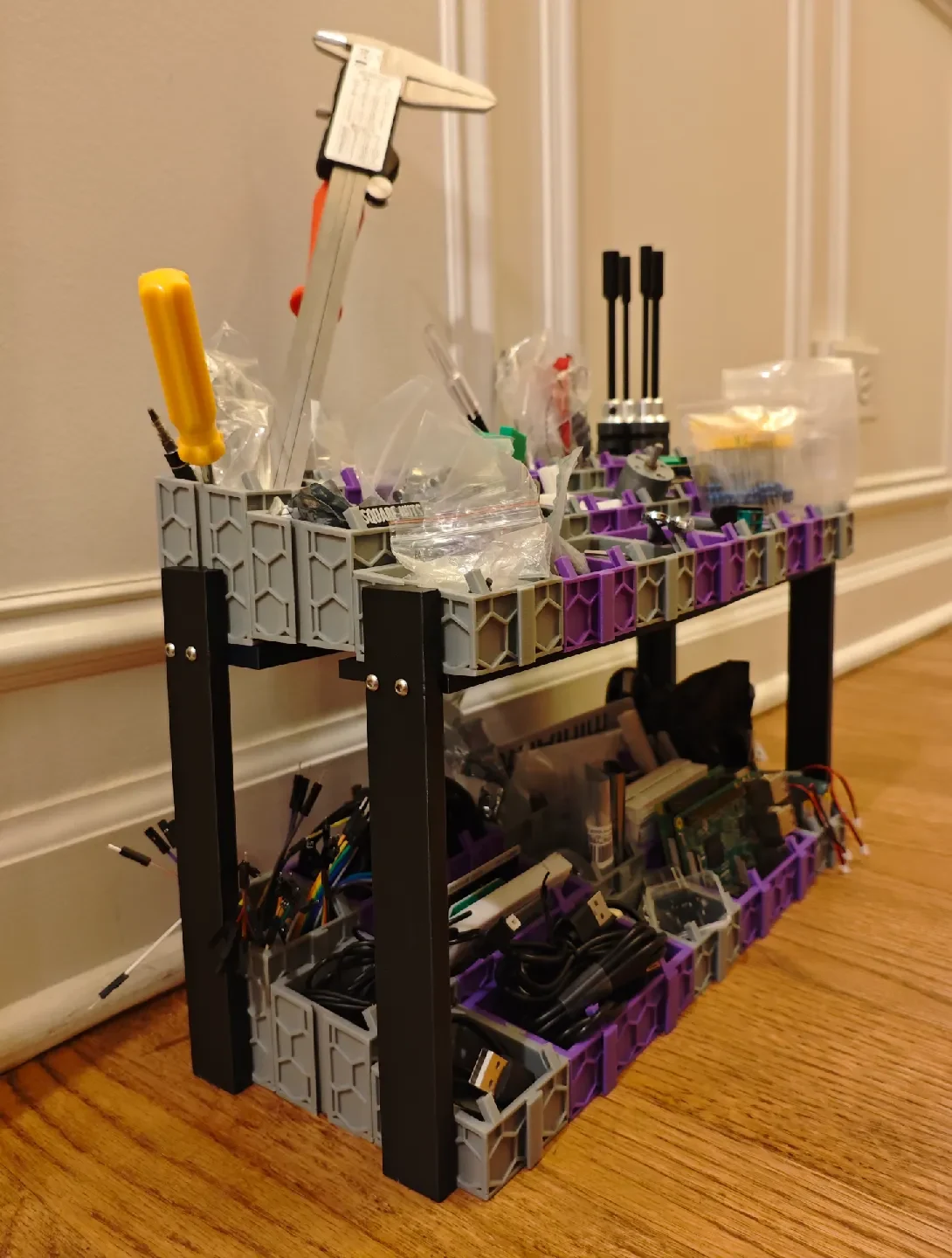

Многоярусное расширяемое настольное хранилище (6 размеров...

Эта система хранения является продолжением моего прошлого проекта:

(В нем есть инструкция к самим ящикам для хранения)

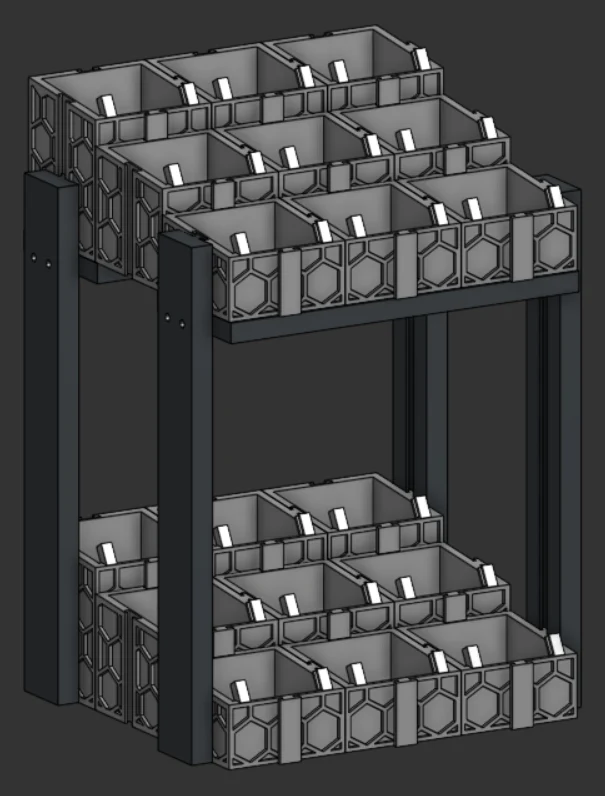

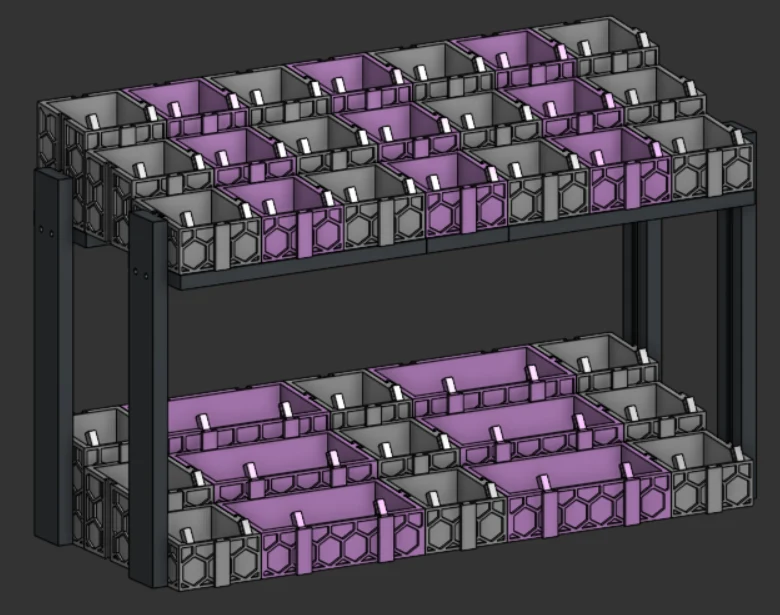

Новое в этой версии: Возможность расширения второго этажа.

Прежде чем начать:

Вертикальные балки вставляются в отверстия в коробках и ввинчиваются в горизонтальные балки.

Ящики для хранения созданы на базе 50-мм «единиц». Горизонтальные балки бывают двух длин: 150 мм (3 шт.) и 50 мм (1 шт.). Соответственно спланируйте свой индивидуальный макет.

Для построек на втором этаже длина системы должна составлять не более 7 единиц, чтобы предотвратить провисание.

Советы по печати:

Используйте PETG для горизонтальных балок (более прочный, с меньшим провисанием). PLA работает, но рискует провиснуть.

Печать вертикальных балок вертикально без опор

Печатайте по одной вертикальной балке за раз (они имеют высоту 200 мм и могут опрокинуться).

Мои настройки: сотовое заполнение 15%, высота слоя 0,2 мм.

Сборка:

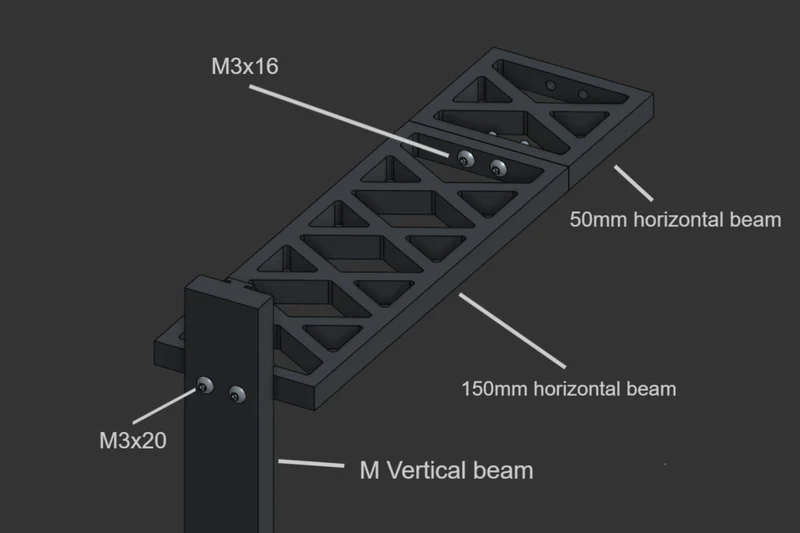

Соединение двух горизонтальных балок: 2 винта М3х16 + 2 шестигранные гайки М3.

Соединение горизонтальной балки с вертикальной: 2 винта M3x20 + 2 шестигранные гайки M3.

Они должны быть именно в такой ориентации

Чтобы сделать второй этаж, вам понадобятся 2 вертикальных балки М и 2 F, а также горизонтальные балки 50 мм и 150 мм (количество зависит от длины вашей системы хранения).
