Боковое крепление Prusa XL FlexMount

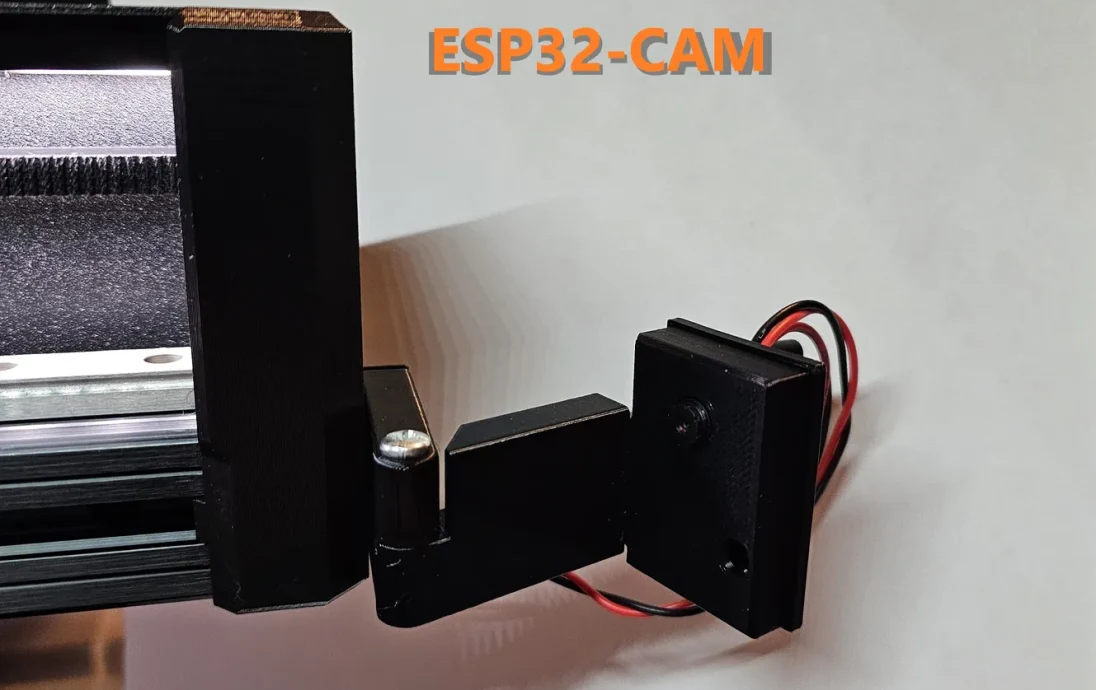

Боковое крепление Prusa XL FlexMount — гибкое крепление, позволяющее устанавливать различные приспособления, например веб-камеры и т. д. Конкретная установка здесь проводилась с помощью ESP32-CAM.
Необходимые материалы:
x1 Т-образные гайки M5 для рейки 3030
x5 Болты M5 длиной 12 мм
x1 болт или винт M5 — длина 20 или 24 мм (шестигранная или крестовая головка)
Дополнительные необходимые материалы:
Дополнительные гайки M5 T для направляющей 3030 (для крепления стяжек для прокладки кабеля)
Дополнительные болты M5 (для крепления стяжек)
Компоненты и другие материалы:
Кабель питания для ESP32-CAM
x1 модуль ESP32-CAM
способ программирования ESP32-CAM
Застежки-молнии
Требуемы�� печатные детали: (для ESP32-CAM с левым расположением)
x1 логотип FlexMount слева
«Загрузить» текст XL слева на логотип в слайсере для многоцветия
Текст FLXMNT слева на логотипе в срезе для многоцветности
x1 боковой блок слева
x1 поворотный блок влево
x1 Корпус ESP с левой боковой стойкой
задняя крышка корпуса x1 ESP
Требуемые печатные детали: (для ESP32-CAM, установленного справа)
x1 логотип FlexMount справа
«Загрузить» текст XL прямо на логотип в срез для многоцветия
Текст FLXMNT прямо на логотипе в слайсере для многоцветности
x1 боковой блокправый
x1 поворотный блокправый
x1 правая боковая стойка корпуса ESP
задняя крышка корпуса x1 ESP
Дополнительные печатные детали:
x# Крепление на молнии
Рекомендации по печати:
Высота слоя 0,2 мм
Сопло 0,4 мм
PETG или можно использовать PLA

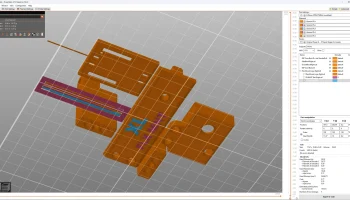

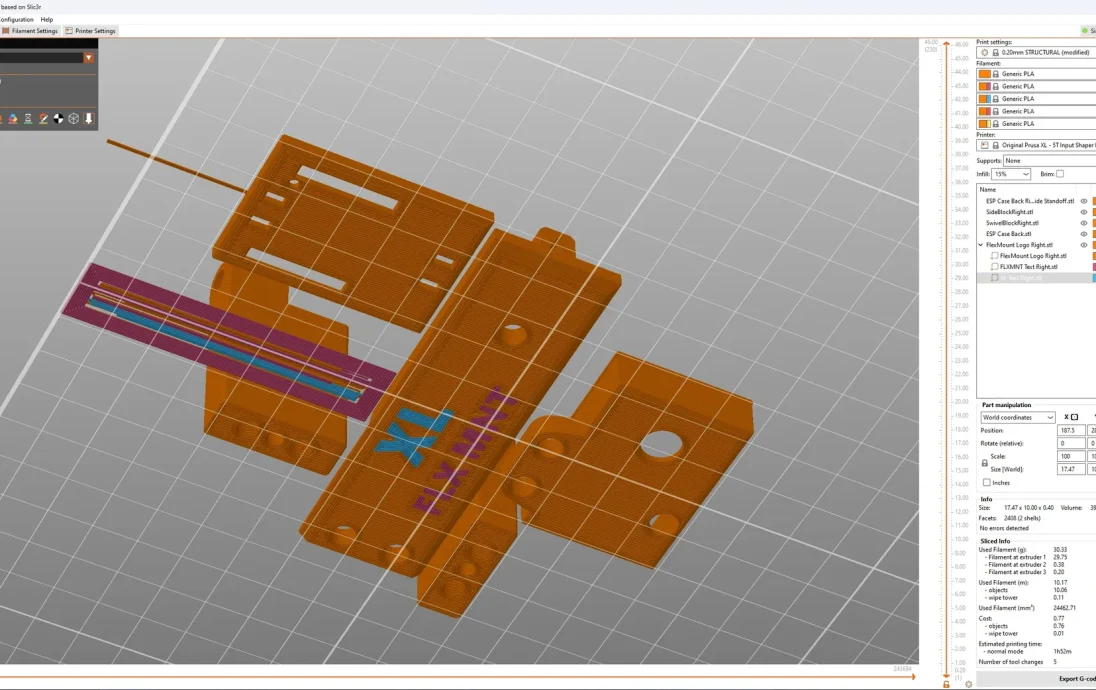

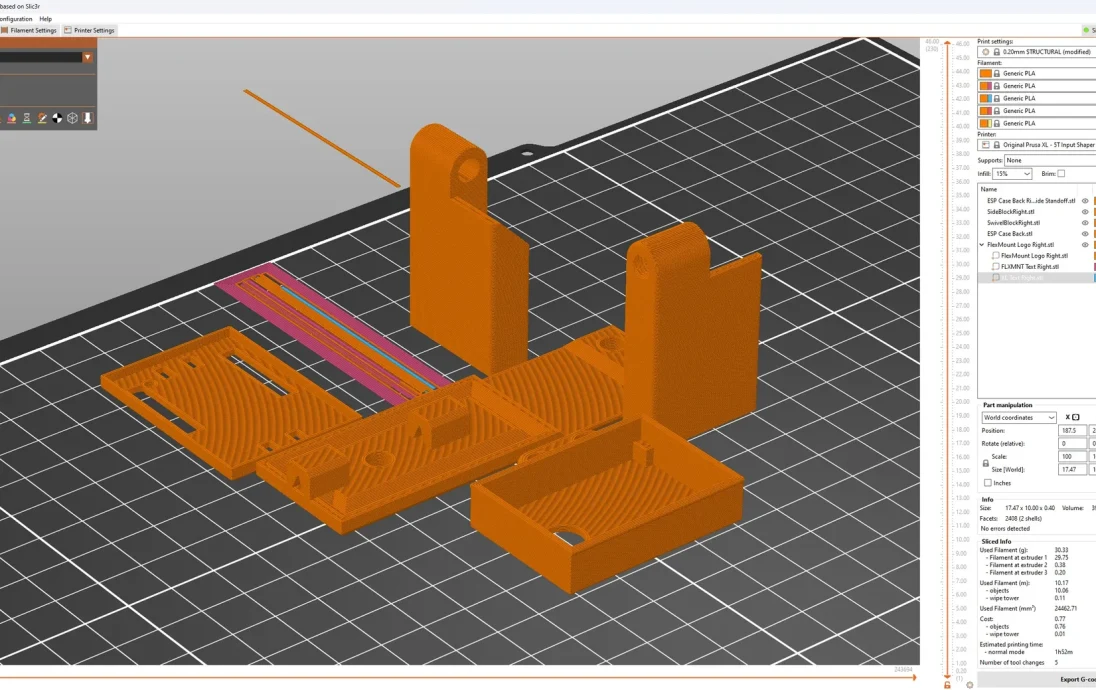

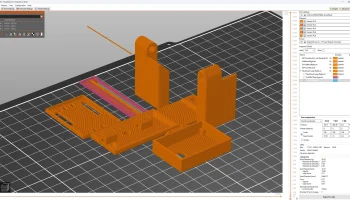

Некоторые модели, возможно, потребуется переориентировать (на фотографиях показана правильная ориентация).
Установить предложения:

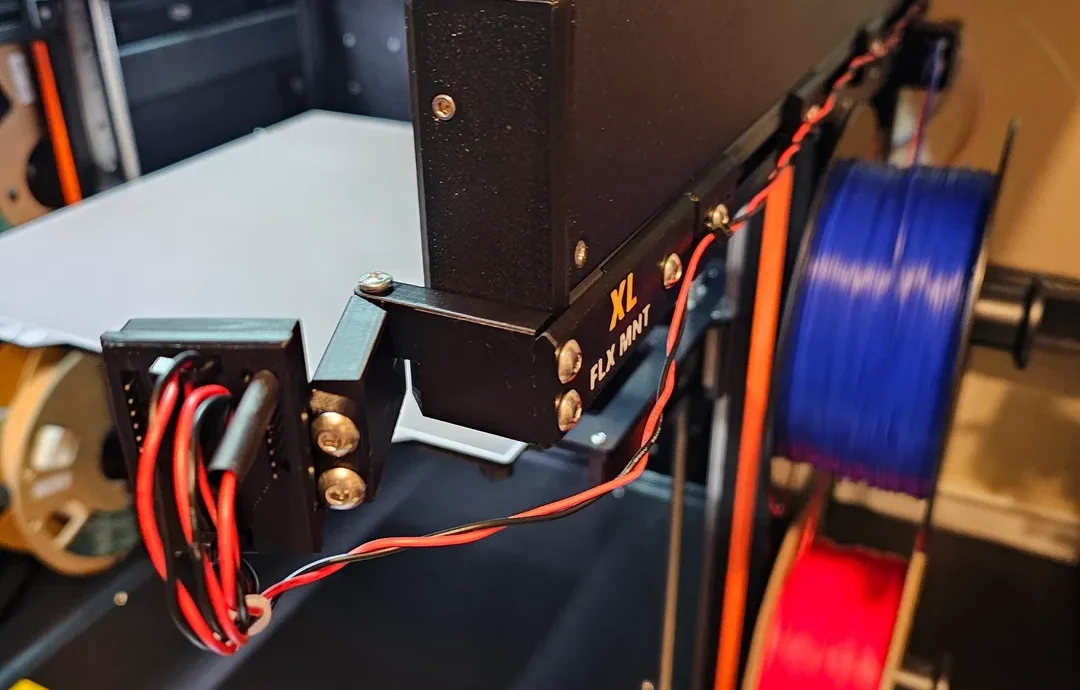

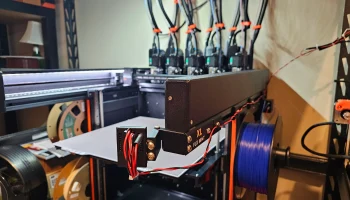

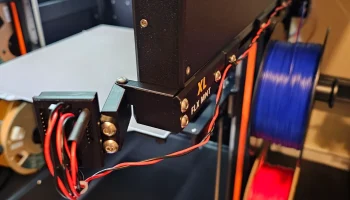

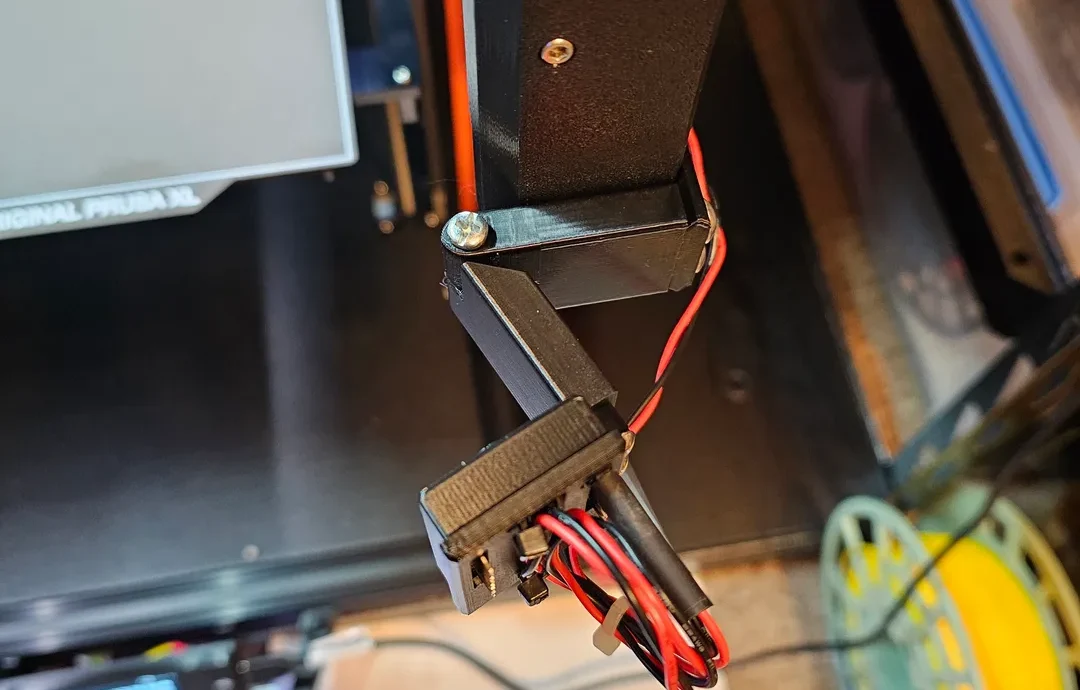

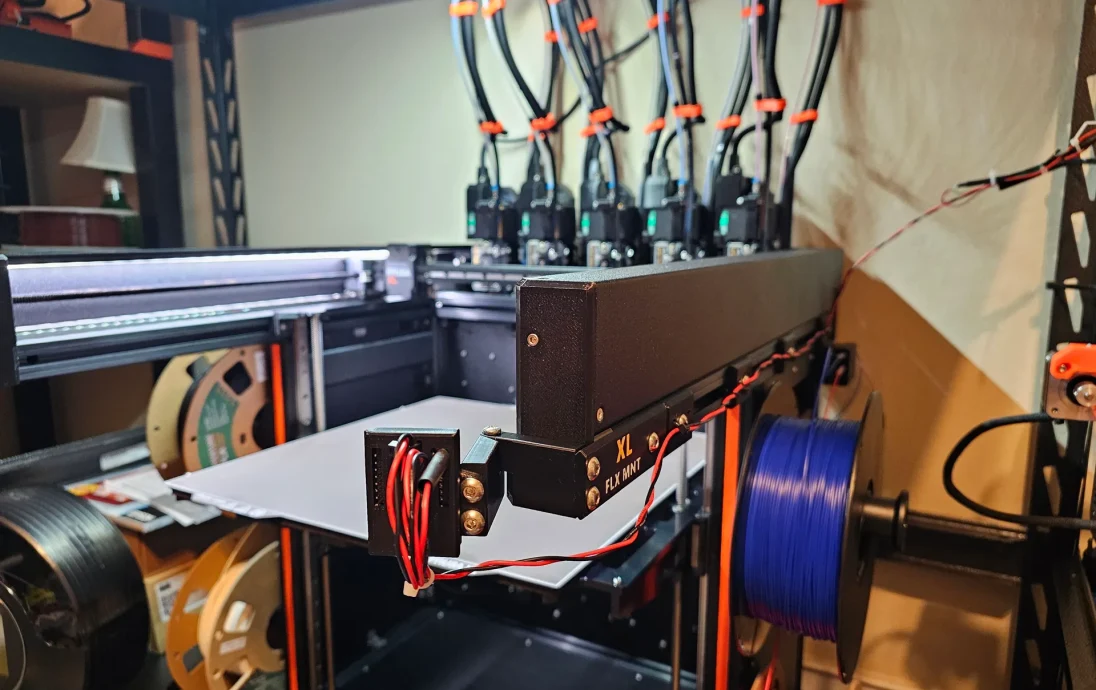

Подключите, как показано на фотографиях.
Боковые блоки представляют собой варианты поворотных блоков без резьбы.
Собираясь закрутить болты; Сначала вверните болт, а затем снимите его. Это поможет очистить резьбу и облегчить установку болтов при окончательной сборке.
Программ��ое обеспечение:

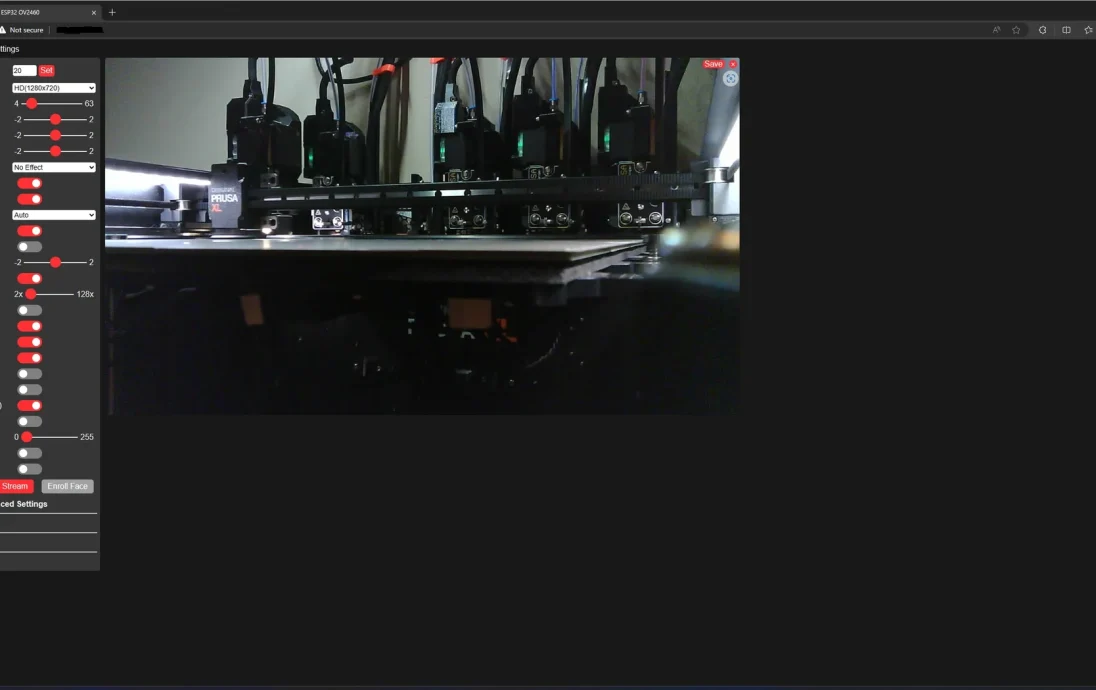

Я использовал слегка модифицированный файл примера ESP32-CAM. Если интересно, могу загрузить. В остальном есть множество руководств по ESP32-CAM.
Планирую в конечном итоге создать код, адаптированный для этого проекта, когда у меня будет время.
Будущее:
У меня есть несколько идей, которые совпадают с этим дизайном; Планирую работать над дополнениями.
Дайте мне знать, как это работает для вас, наслаждайтесь!
-------------------------------------
