Система монтажа на DIN-рейку Voron V0.1 V0.2........
Мне не понравилась конструкция плат VHB, крепящихся на липкой ленте, на Voron V0.1 или V0.2, поэтому я разработал лучшую, регулируемую и съемную.
Особенности
Если хотите, легко отрегулируйте доски.
Регулируемое вертикальное положение DIN-рейки.
DIN-рейка находится на одном уровне с горизонтальными выступами принтера, поэтому можно добавить дополнительную вертикальную направляющую (для организации кабелей).
Регулируемое вертикальное и горизонтальное положение креплений доски.
Тонкий дизайн: разъемы платы не выходят за пределы задней панели даже при подключенном к Raspberry Pi адаптере ADXL.
Детали в упаковке
Крепление на DIN-рейку Voron V0 Back
Вам понадобится 2 шт этого. Длина DIN-рейки должна быть ровно 200 мм. Крепление оснащено защелкивающимися элементами для надежного удержания DIN-рейки. Добавьте 2-2 шт. к боковым выступам и закрепите крепление с помощью 2-2 шт. винтов M3x8 BHCS. Вы можете легко отрегулировать вертикальное положение, сдвинув направляющую с ослабленными винтами!

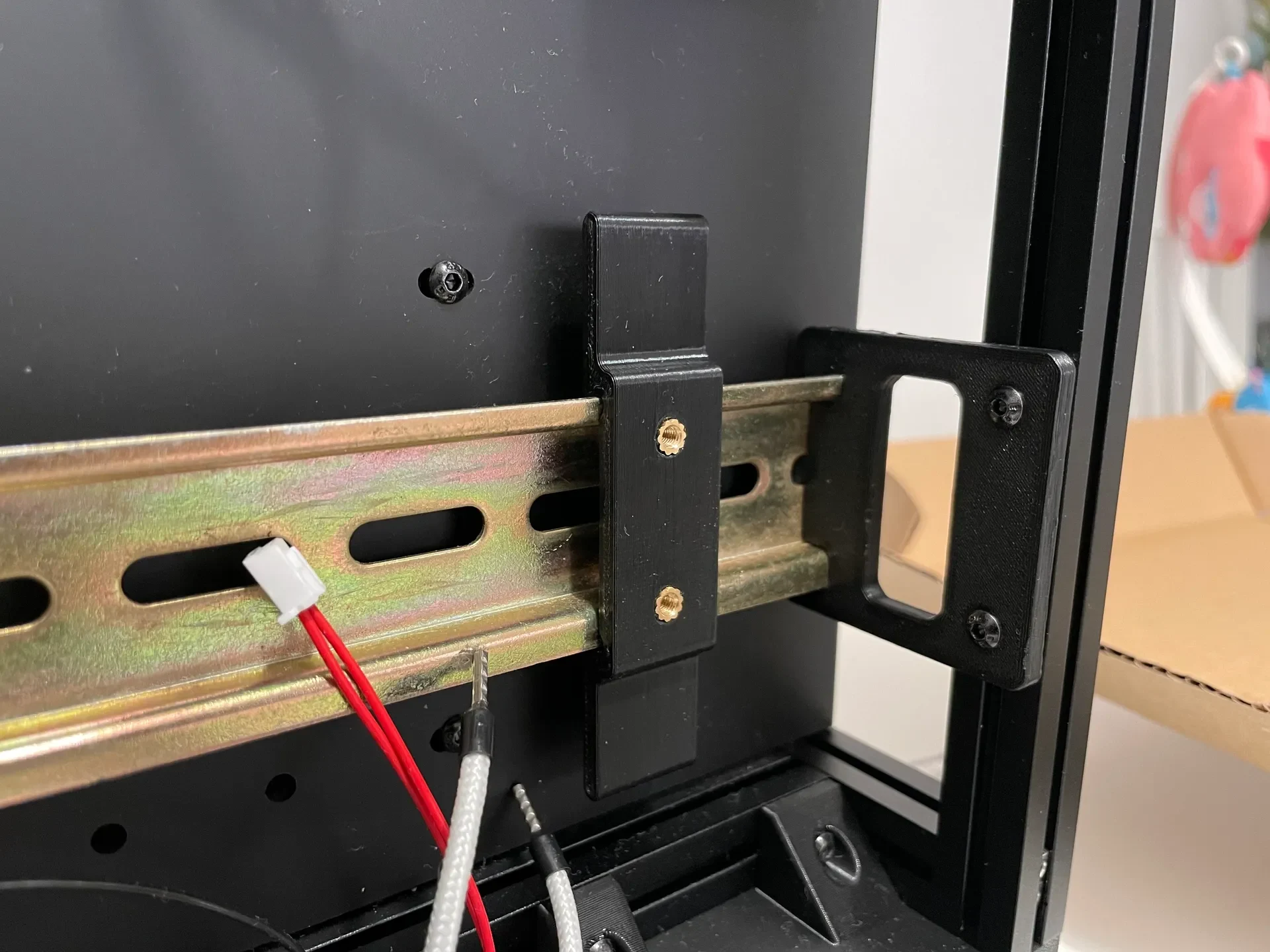

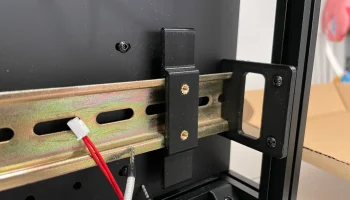

Крепление с защелкой на DIN-рейку
Вы можете закрепить два таких на рельсе. Затем вы атакуете специальные адаптеры платы. Вам потребуются 2 термофиксирующие вставки M3x5x4, которые можно вставить в отверстия для крепления адаптеров. Или вы можете отредактировать прилагаемые исходные файлы, чтобы уменьшить отверстия для саморезов, если у вас нет вставок для термофиксации. Вы можете установить специальные адаптеры с помощью 2 винтов M3x6 BHCS.

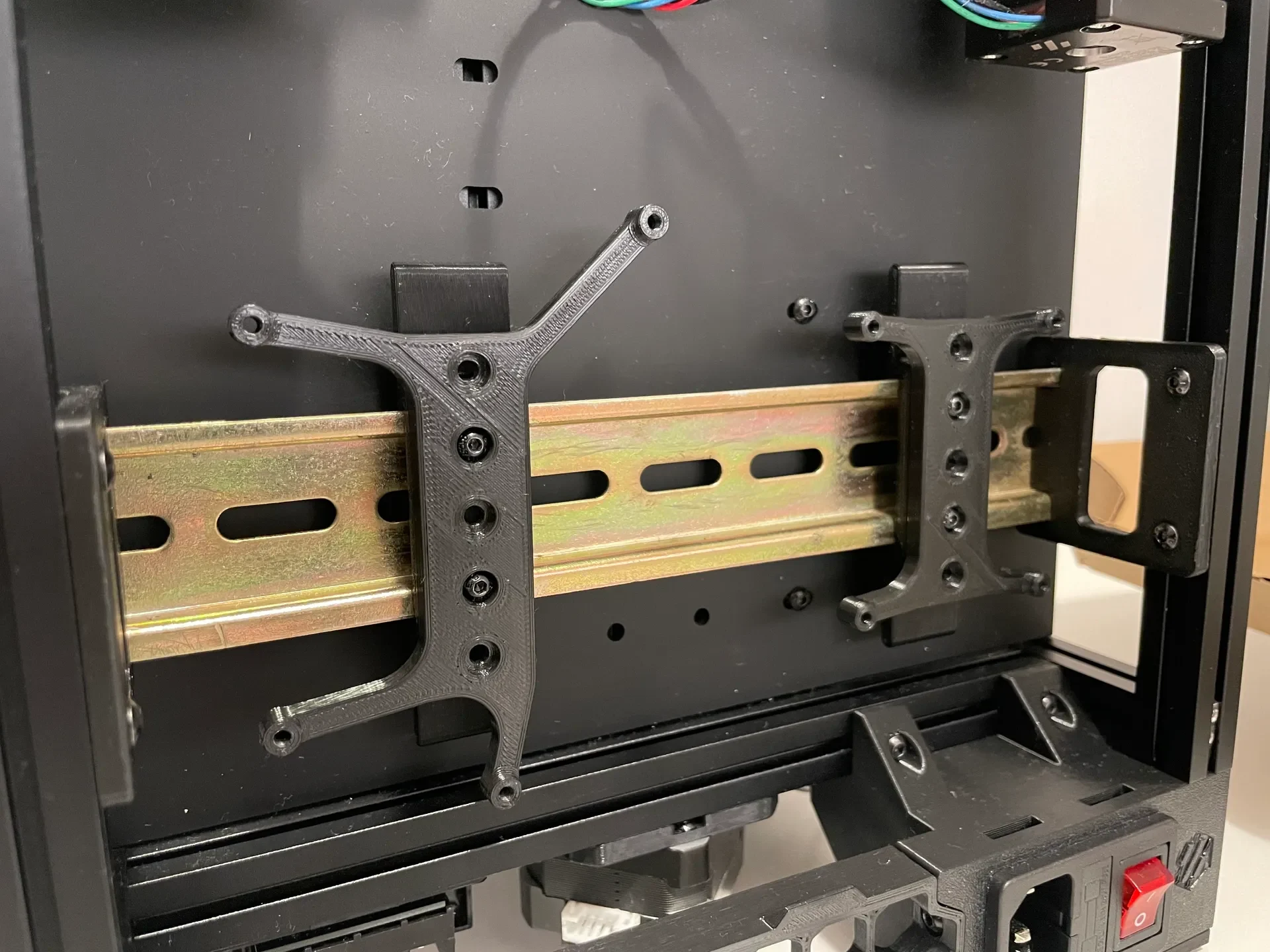

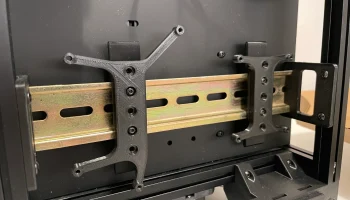

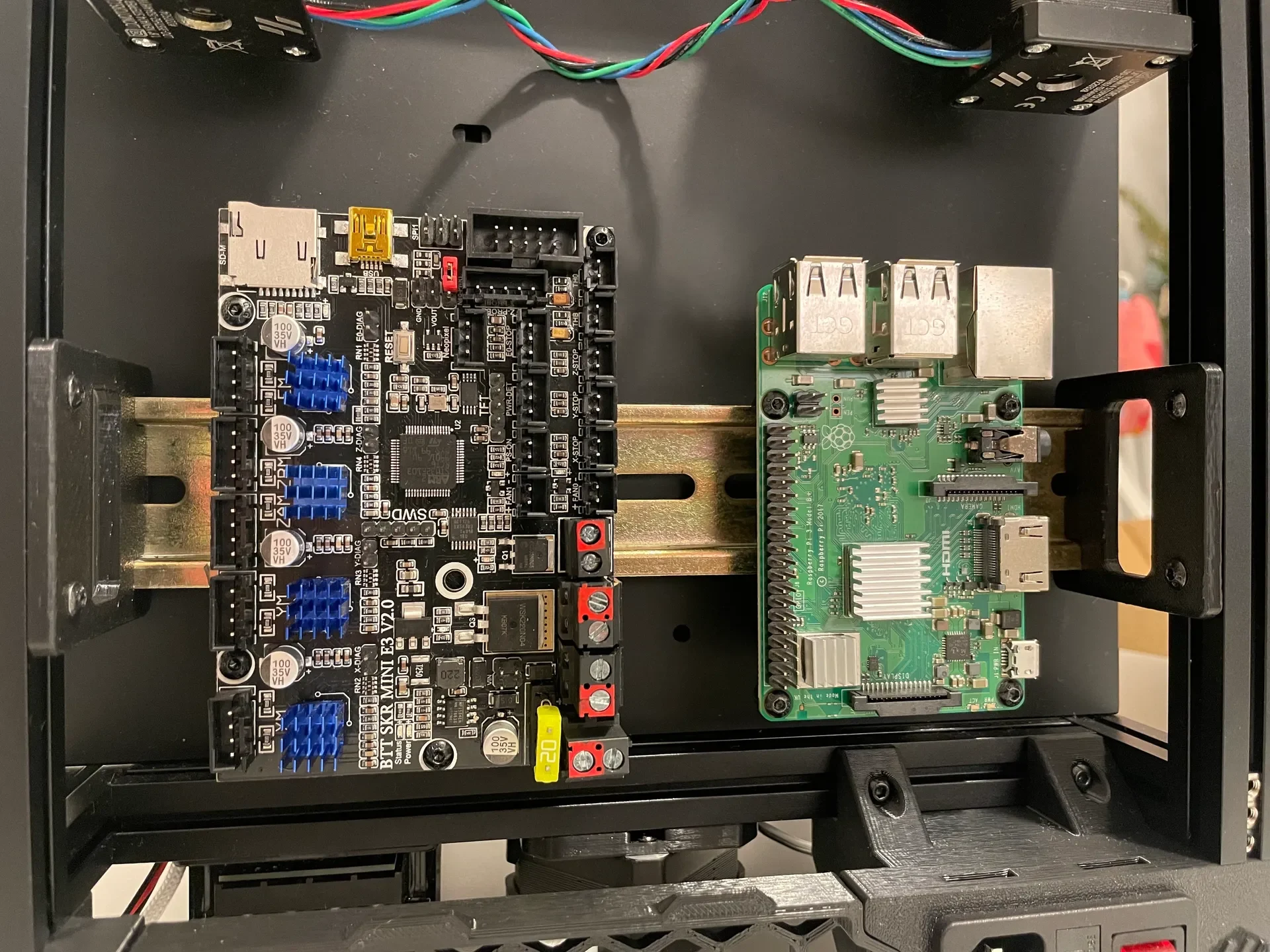

Крепление BTT SKR Pico или Raspberry Pi
Используйте его для установки платы, упомянутой в названии :) Вы можете установить плату с помощью 4 винтов M3x6 BHCS, которые вкручиваются в адаптер.
Крепление BTT SKR Mini E3
То же, что и выше.
Печать
Никаких лишних вещей здесь нет. Я напечатал их с 3 периметрами и заполнением 20%.
Исходные файлы?
Я включил исходные файлы Fusion 360 .f3d для удобства модификации. Включение исходных файлов — это круто :)
