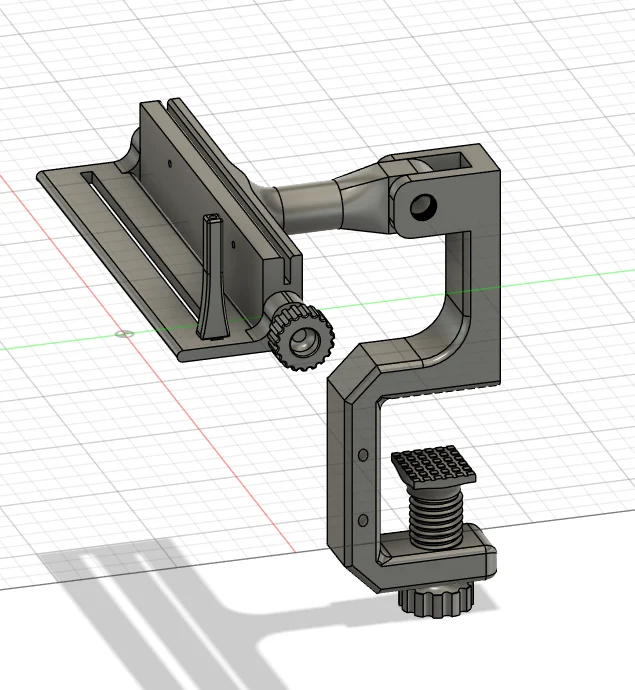

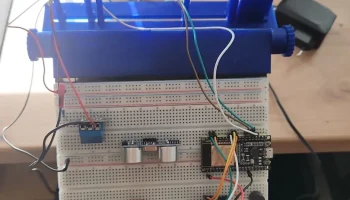

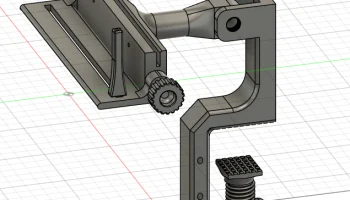

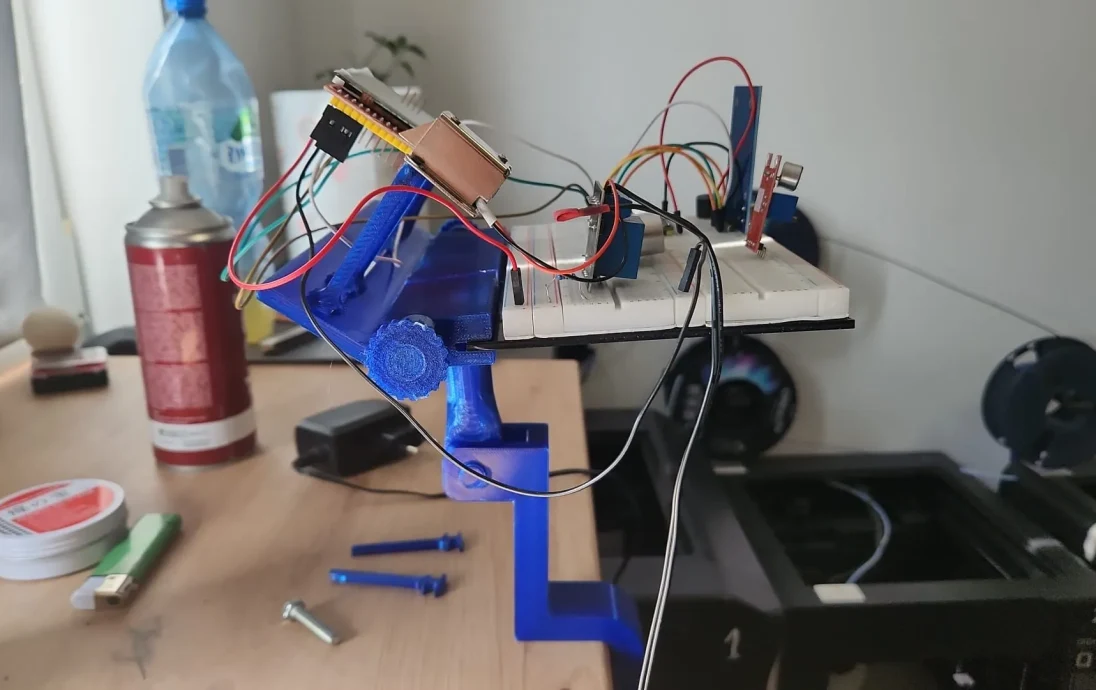

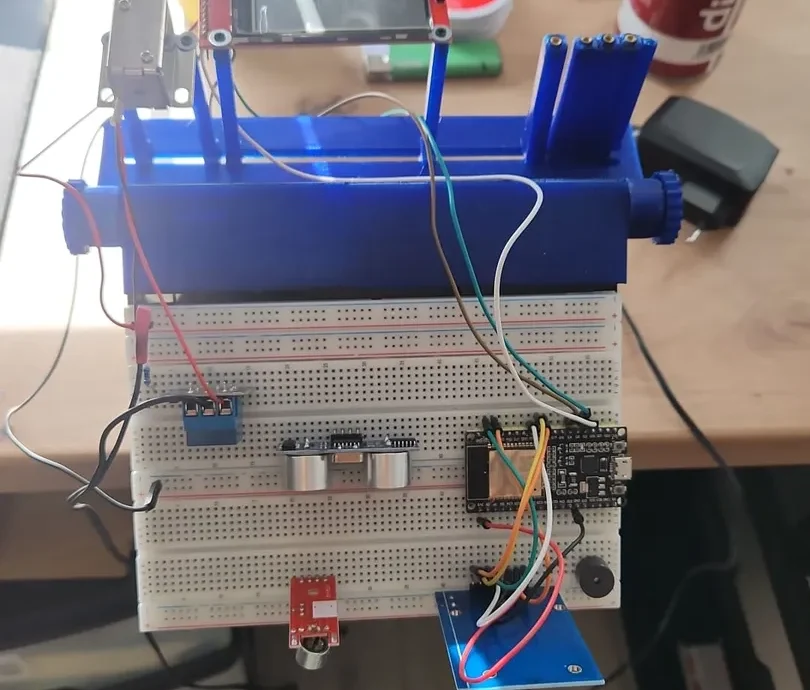

Держатель доски-прототипа с регулируемым кронштейном.......
Прототип печатной платы и держатель компонентов
Практичный держатель для прототипов печатных плат и компонентов, облегчающий пайку и сборку. Имеет регулируемый кронштейн и модульную систему крепления для плат и компонентов, что делает его подходящим для большинства небольших и средних проектов DIY.
✅ Особенности:
Регулируемый рычаг для гибкого позиционирования печатной платы.
Возможность держать компоненты (резисторы, конденсаторы, разъемы) для пайки.
Устойчивое основание — может быть изготовлено из плексигласа, дерева или напечатано на 3D-принтере.
Модульная конструкция, легко распечатать и собрать.
Компактный размер для любого рабочего места.
Необходимые детали:
Вставки из латуни диаметром 3,5 мм — для ножек держателей компонентов (количество по необходимо��ти).
Пластина толщиной 2,5 мм (например, оргстекло 165х130 мм) для основания. Вы можете использовать любой размер или распечатать на 3D-принтере плоскую пластину (толщиной 2,5 мм) желаемых размеров.
Маленькие печатные болты (3 шт.):
2x для держателя компонентов
1x для регулируемого рычага
Дополнительные винты M3 для дополнительной устойчивости крепления.
Параметры печати:
Материал: PLA или PETG (PETG рекомендуется для термостойкости во время пайки)
Высота слоя: 0,2 мм
Заполнение: 30% (или выше для стабильности)
Поддерживает: Не требуется
Край: рекомендуется для мелких деталей.
Сборка:
1 Распечатайте все необходимые детали.
2 Вставьте латунные вставки диаметром 3,5 мм там, где это необходимо (или используйте винты, если хотите).
3 Прикрепите регулируемый рычаг и держатели компонентов с помощью напечатанных болтов.
4 Прикрутите или приклейте держатель к опорной пластине.
5 Готово — теперь вы можете надежно закрепить печатную плату и компоненты для пайки.
ℹ Примечания:
Вы можете легко масштабировать этот проект для печатных плат большего размера, регулируя размеры базовой пластины.
При желании вы можете добавить к держателю зажимы типа «крокодил» или гнезда типа «банан» для облегчения зондирования.
Для более тяжелых досок рассмотрите возможность использования более тяжелого основания (например, стальной пластины с печатным верхом).
Готов к загрузке для печати, печати, Thingiverse, GitHub или Etsy.
