Спиральный контейнер с крышкой (васмод; полностью настраи...

Общие:

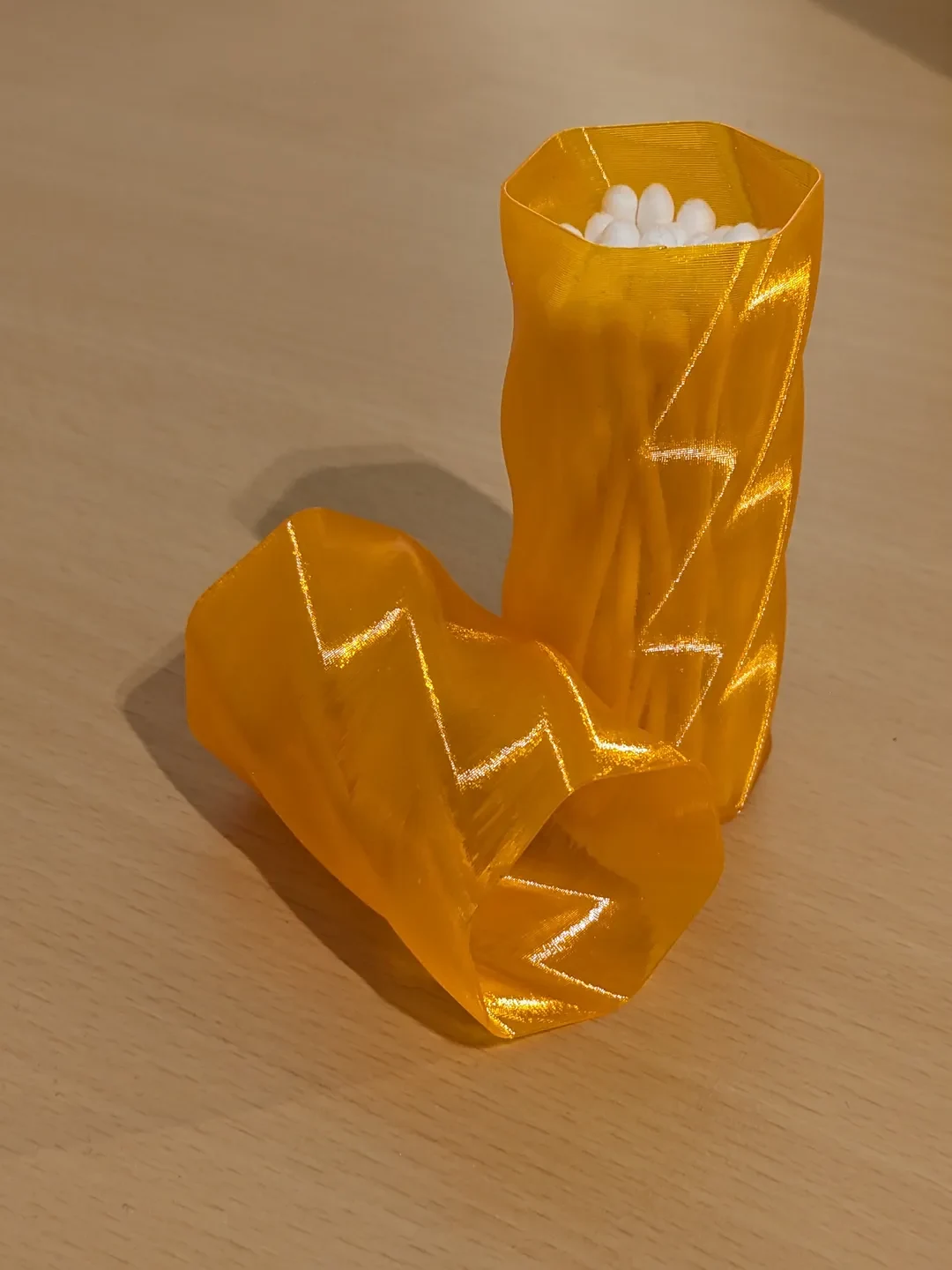

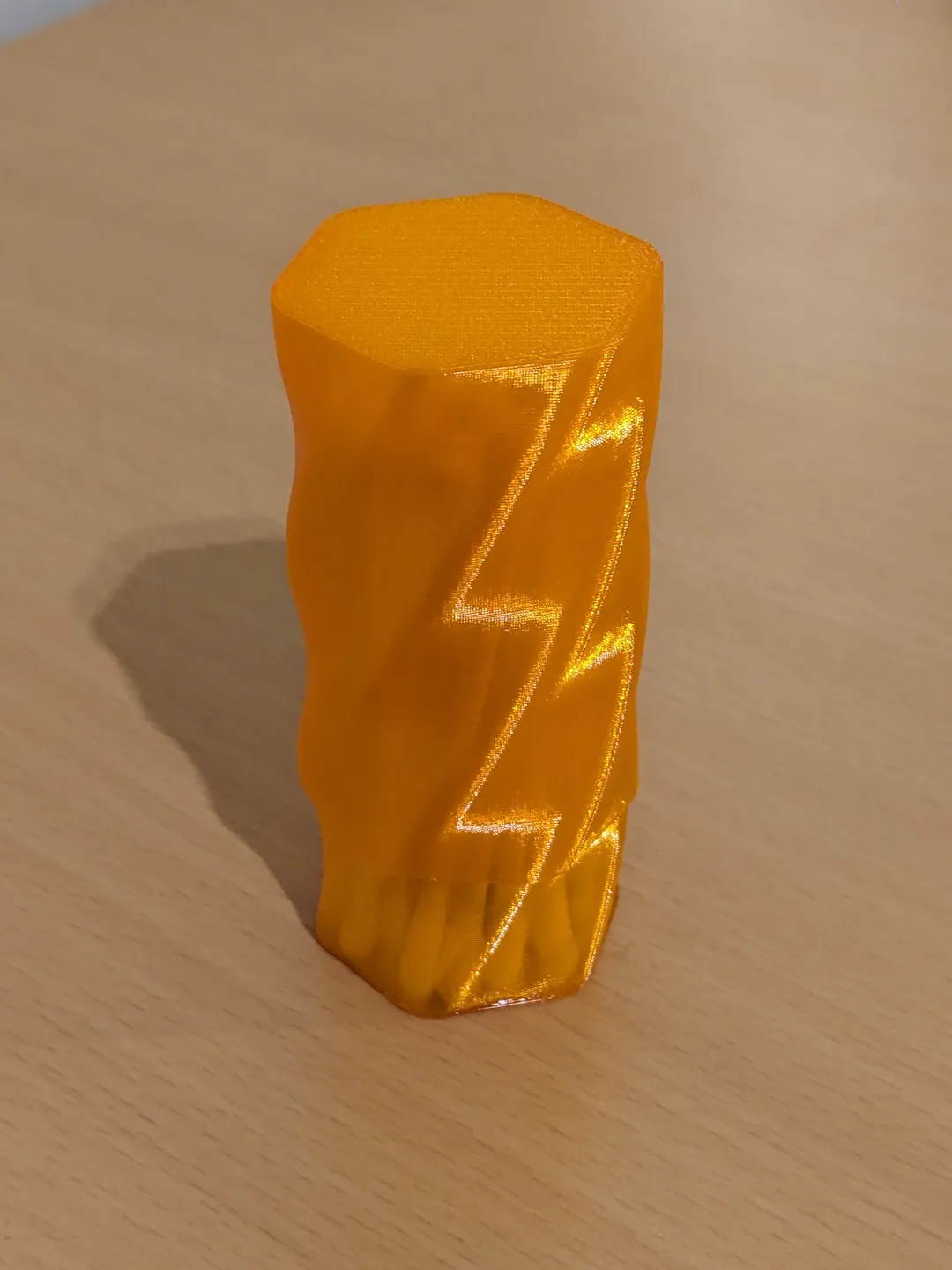

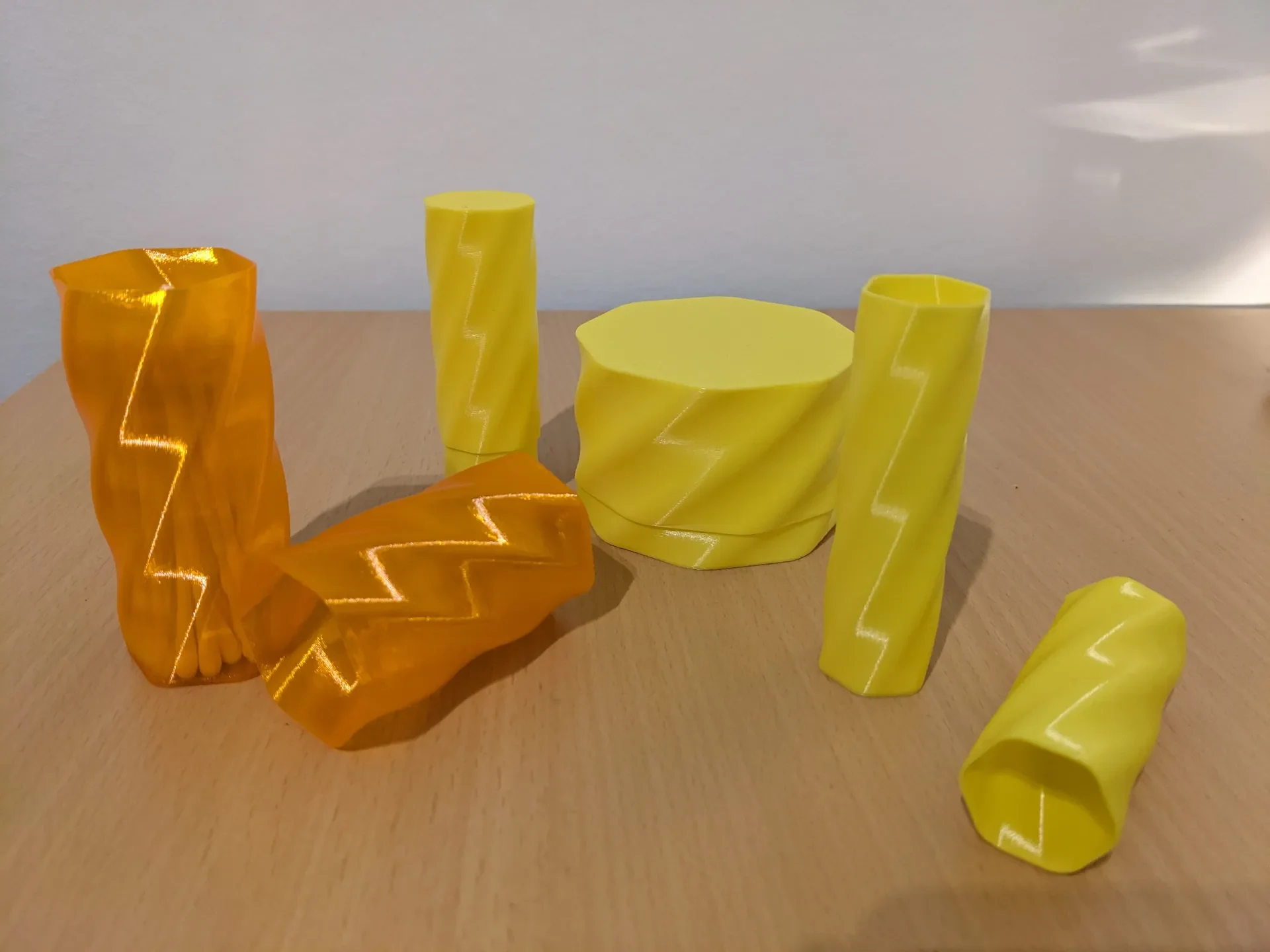

Основным компонентом этой «модели» является архив Fusion360, с помощью которого вы сможете создавать свои собственные настраиваемые контейнеры со спиральными крышками. Прилагаемые файлы .3mf можно использовать в качестве примера, если вам просто нужен дорожный контейнер для пары Q-Tips, что и послужило моим вдохновением для его создания. Если вам нужна помощь в использовании Fusion360, внизу есть руководство.

Включенные файлы предназначены для использования в слайсере с шириной линии 0,8 мм. Если вы не измените настройки для этого, крышка и контейнер не будут правильно стыковаться друг с другом. Если вы хотите использовать более широкую или узкую линию, вам придется использовать архив Fusion360, чтобы изменить это. Допуски для правильной посадки довольно жесткие, но расстояние по умолчанию должно подойти, если ваш принтер настроен правильно.

Инструкции по печати:

Согласно задумке, модели необходимо печатать в режиме вазы. Я протестировал PLA и PETG, большинство других нитей тоже подойдут.

Большая ширина линии очень полезна для прочности контейнера. Вы можете печатать линии шириной, намного превышающей ширину сопла, если у вас нет или небольшие выступы (как в этой модели). Если у вас сопло 0,4 мм, следует использовать диаметр 0,8 мм. В предоставленных моделях должна использоваться ширина линии 0,8 мм, иначе она не подойдет.

При печати тонких контейнеров печатайте медленнее, чем вы думаете, иначе слоям не хватит времени для охлаждения, и у вас возникнут ужасные проблемы с качеством печати и подгонкой. Для PLA я использовал скорость 50 мм/с при полном охлаждении. Параметр «Замедлить печать для лучшего ��хлаждения» в Bambu Studio/Orca Slicer (в разделе «Нить» > «Охлаждение») тоже работает хорошо, но примерно на 50 % медленнее, чем нужно, но это безопасный вариант. PETG должен печатать медленнее, чем PLA, автоматическая настройка меня сработала. Убедитесь, что нить сухая, чтобы отпечаток был четким.

Учебник:

Если вы никогда не использовали Fusion360 и вам нужна помощь в изменении контейнера по вашему вкусу, я включил для вас краткое руководство. Это должно позволить вам настроить модель и получить из нее stl/3mf-файл для вашего слайсера без особых хлопот. Я расскажу только об этапах открытия, изменения и сохранения. Если вам нужна помощь в установке Fusion360 или создании учетной записи, есть и другие руководства.

Шаг 1 — Загрузка в файл

Откройте Fusion360, и вы увидите практически пустой экран. Перейдите в верхний левый угол и откройте выделенное меню.

Выберите «Открыть».

Выберите «Открыть с моего компьютера...», чтобы иметь возможность просматривать локально сохраненные файлы. Перейдите к предоставленному файлу .f3d и выберите его.

Теперь он должен загрузить проект.

Шаг 2 — Изменение модели

После открытия модели выберите раскрывающееся меню «ИЗМЕНИТЬ» на верхней ленте, а затем нажмите «Изменить параметры».

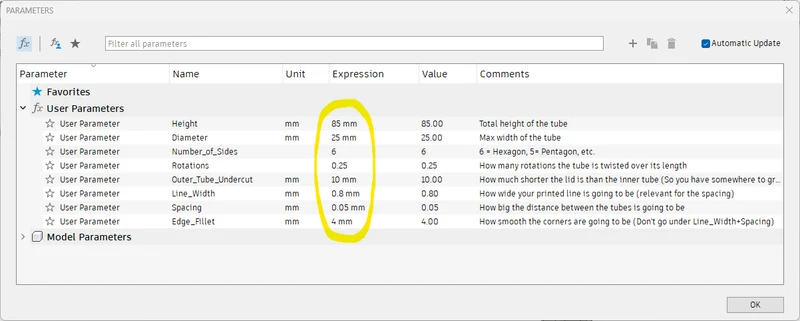

Откроется другое окно, в котором вы можете изменить значения модели, щелкнув значения в столбце «Выражение».

Если вы переместите окно параметров в сторону, вы сразу увидите результаты модификации.

Комментарии расскажут вам, что делает каждая переменная. Возможно, вам придется перетащить окно шире, чтобы прочитать их полностью.

Важно!:

Вы должны изменить переменную «Line_width», чтобы она соответствовала тому, что вы используете в настройках слайсера, или наоборот. Если вы этого не сделаете, крышка либо будет слишком свободной, либо не подойдет. Вполне возможно увеличить ширину линии выше ширины вашего сопла, на самом деле я рекомендую это для печати в режиме вазы, потому что это повышает прочность модели. Я использую сопло диаметром 0,4 мм и шириной линии 0,8 мм.

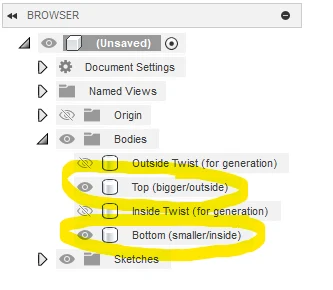

Как только вы закончите изменять модель по своему вкусу, разверните папку «Тела» слева, если она еще не развернута.

Щелкните правой кнопкой мыши одну из моделей: верхнюю или нижнюю. Не выбирайте «Внешний/Внутренний поворот», они невидимы и используются только для генерации модели.

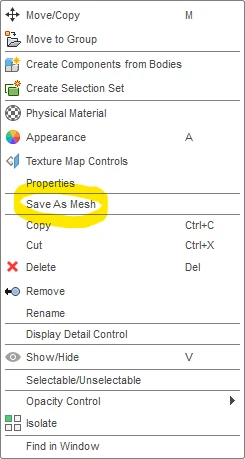

Выберите «Сохранить как сетку».

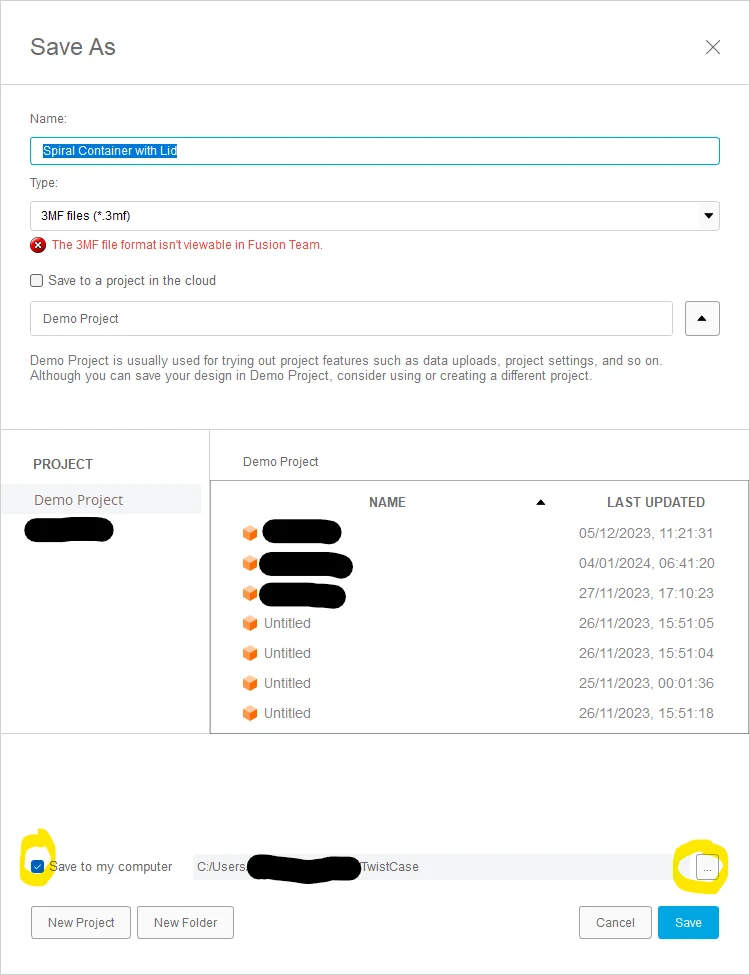

Вы можете выбрать формат файла, который хотите экспортировать, поскольку .3mf поддерживается всеми широко используемыми слайсерами и должен быть предпочтительным выбором. Также есть возможность напрямую отправить файл в слайсер,
