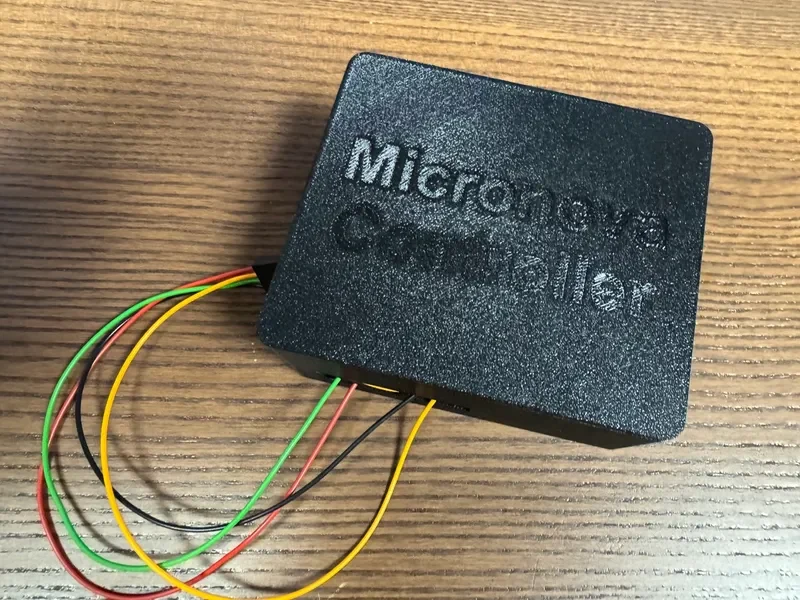

Корпус контроллера Micronova

редактирую 08.11.2024:

Добавлена версия корпуса, совместимая как со старыми, так и с новыми версиями печатных плат.
Старая версия, совместимая только со старой версией платы, была перемещена в папку с именем «old».
добавлено 3мф для многоцветной печати.

устарел:

Эта конструкция совместима с печатными платами Philibert, изготовленными до ноября 2024 года. Обратите внимание: она не подходит для печатных плат, произведенных после этой даты.

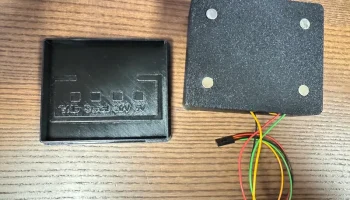

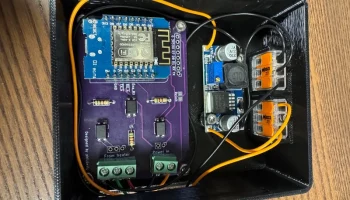

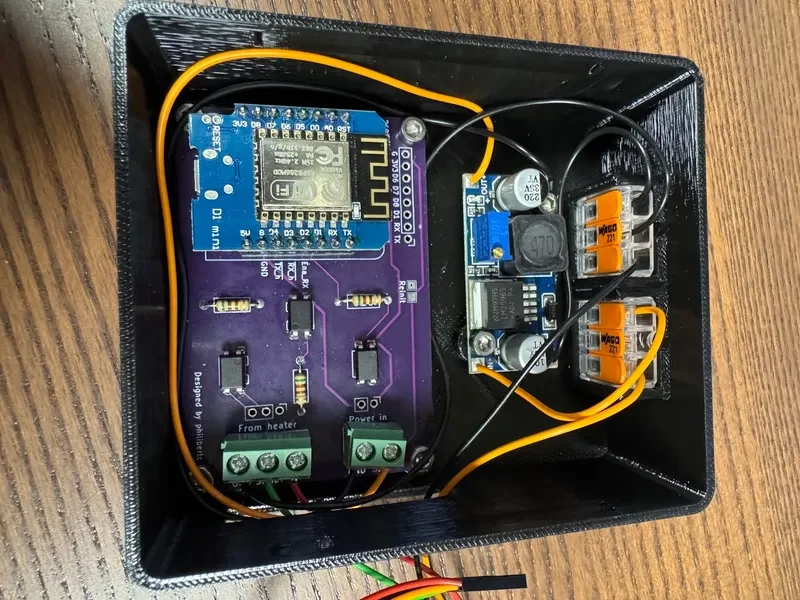

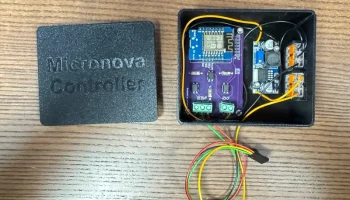

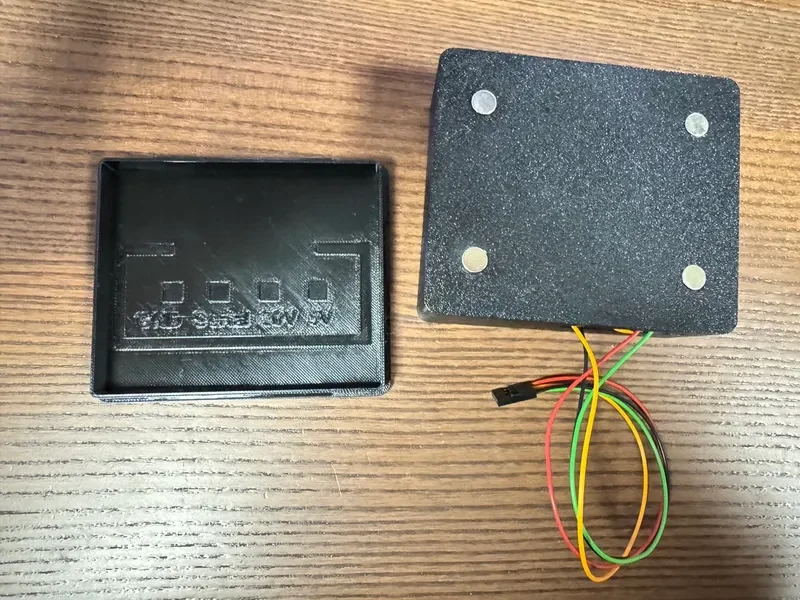

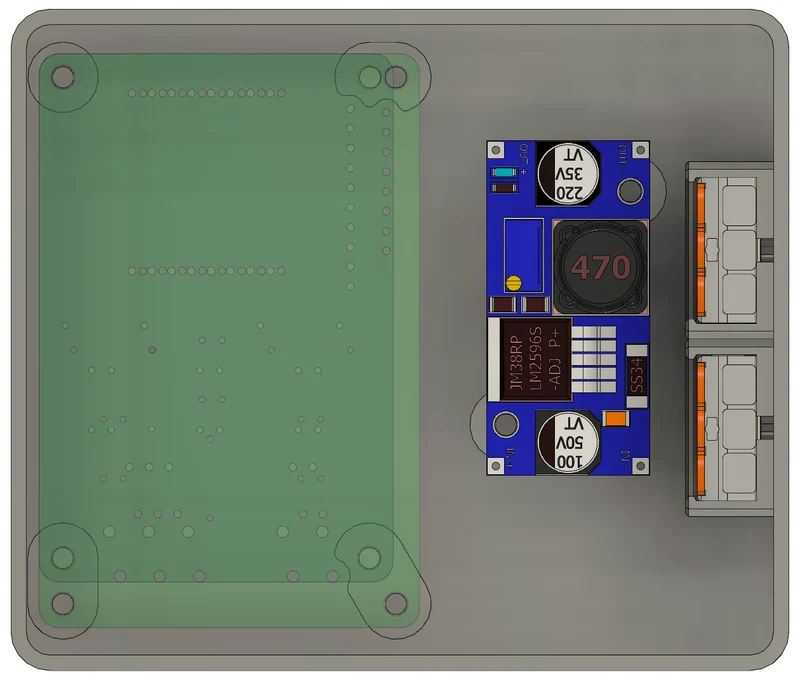

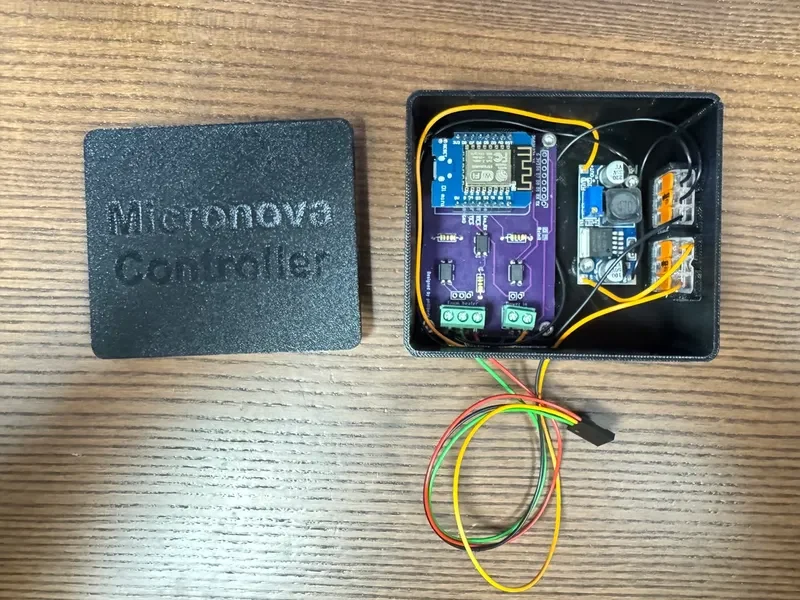

Корпус оснащен встроенным понижающим преобразователем и двумя разъемами Wago для упрощения прокладки кабелей. В основании имеются отверстия для магнитов, позволяющие надежно закрепить корпус в различных местах, как внутри, так и снаружи печи на гранулах.

Ссылка на проект Филиберта на GitHub

Спецификация:

6 винтов M3x6 с головкой под торцевой ключ
4 магнита 3х8
2x Ваго 221-413

Удачной печати!
