Коробка GLEDOPTO ESP32 Wled

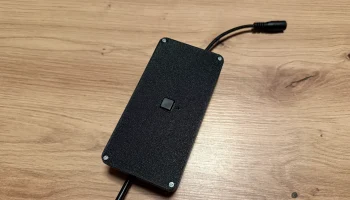

Это простая напечатанная на 3D-принтере коробка, предназначенная для контроллера GLEDOPTO ESP32 WLED.

Корпус состоит из двух частей (основание + крышка):

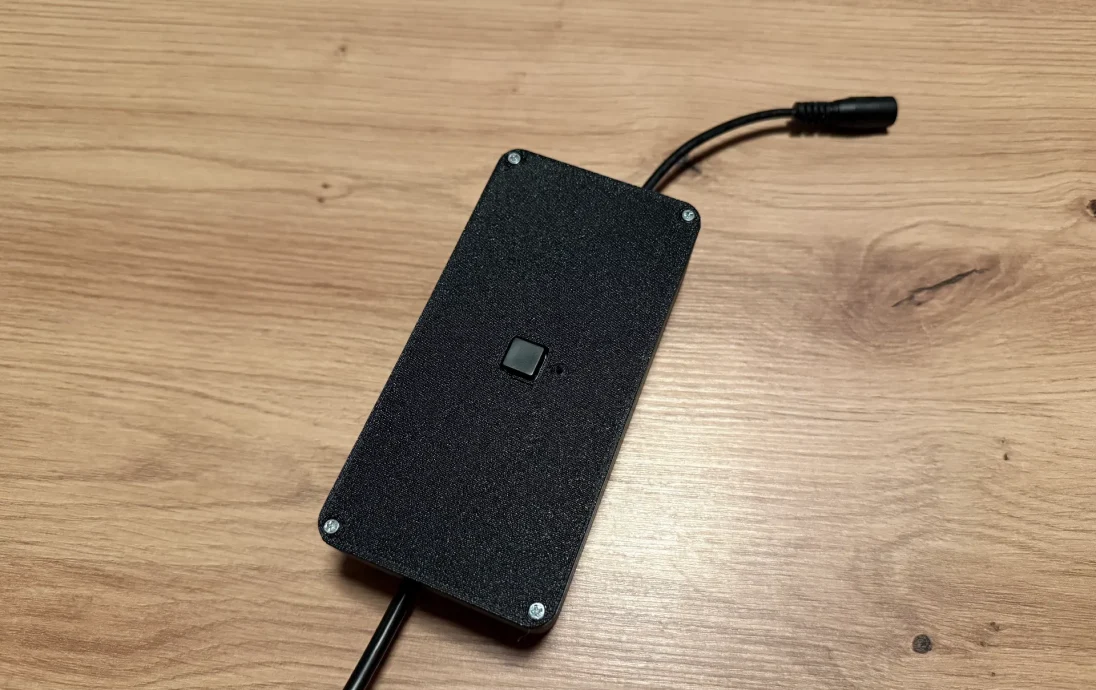

Крышка завинчивается с помощью 4 угловых винтов для легкого доступа и надежного закрытия (винты M2).

Крепление для кнопки (входит в комплект): кнопка приклеивается на место и поддерживается печатной скобой (модель скобы входит в комплект поставки), что обеспечивает ее прочность и выравнивание.

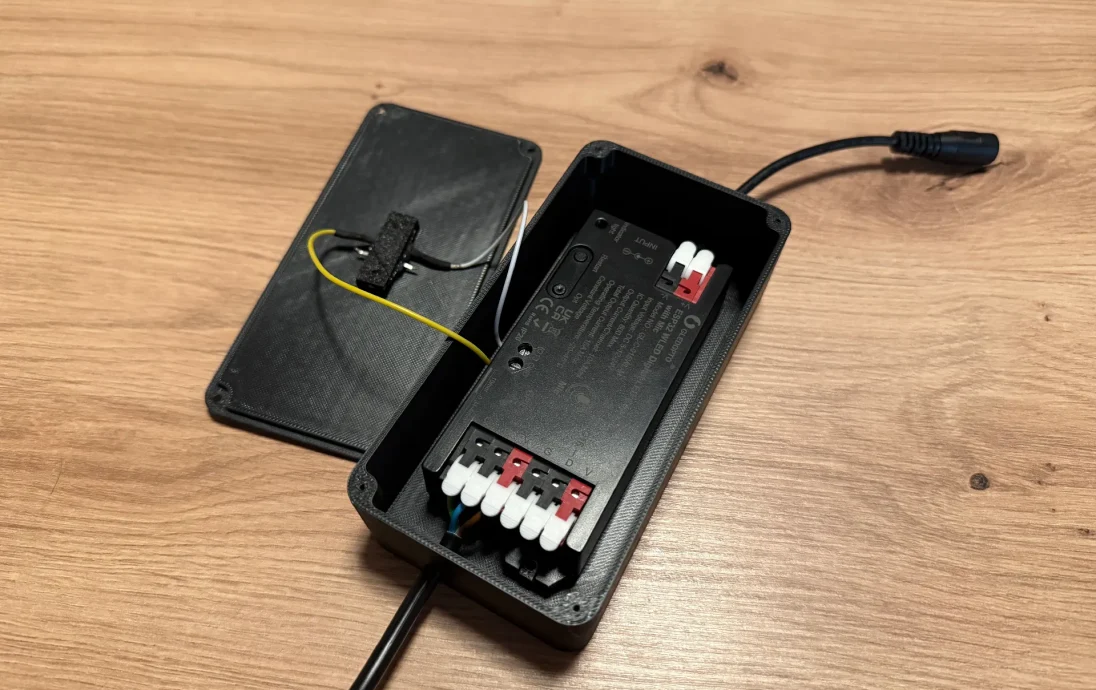

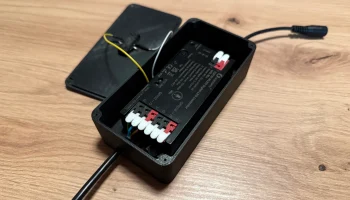

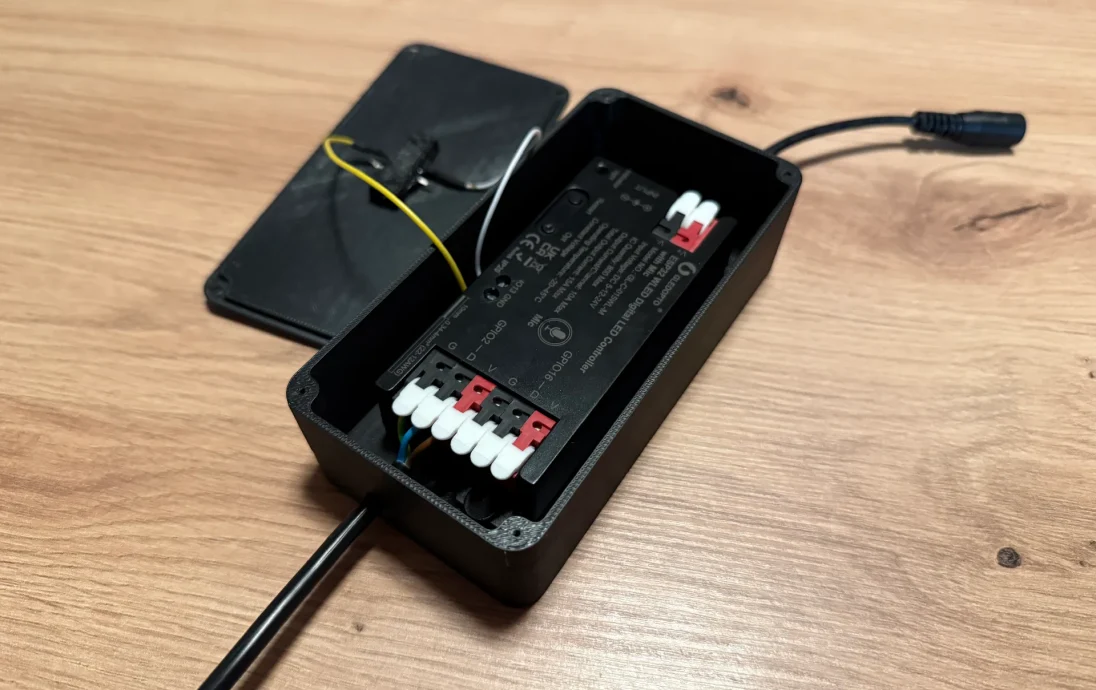

Контроллер удерживается на месте с помощью печатных штифтов (модель штифта входит в комплект поставки). Я приклеил штифты на место после их установки, чтобы все было зафиксировано.

Отверстия для прохода кабеля:

Диаметр 5,0 мм (выход)

Диаметр 3,5 мм (вход)

Распечатайте коробку открытой стороной вверх и плоской крышкой, опоры не нужны.

Детали, не напечатанные на 3D-принтере:

4 винта M2

Кабель разъема постоянного тока

Кнопка и колпачок из этого набора.
