ESPHome Двухканальный контроллер вентилятора........

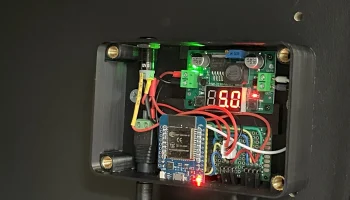

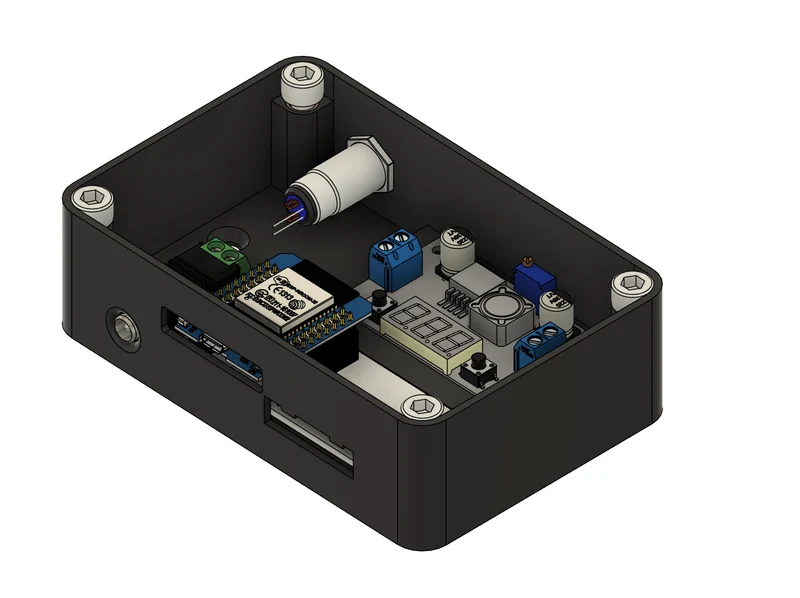

Базовый контроллер вентилятора с двойным коллектором для обеспечения независимых настроек впуска и выпуска через ESPHome/Home Assistant.

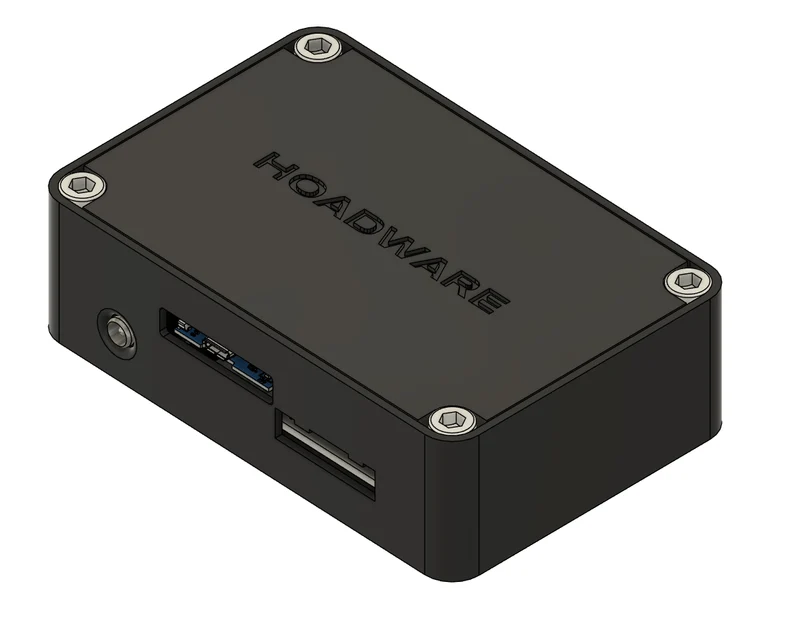

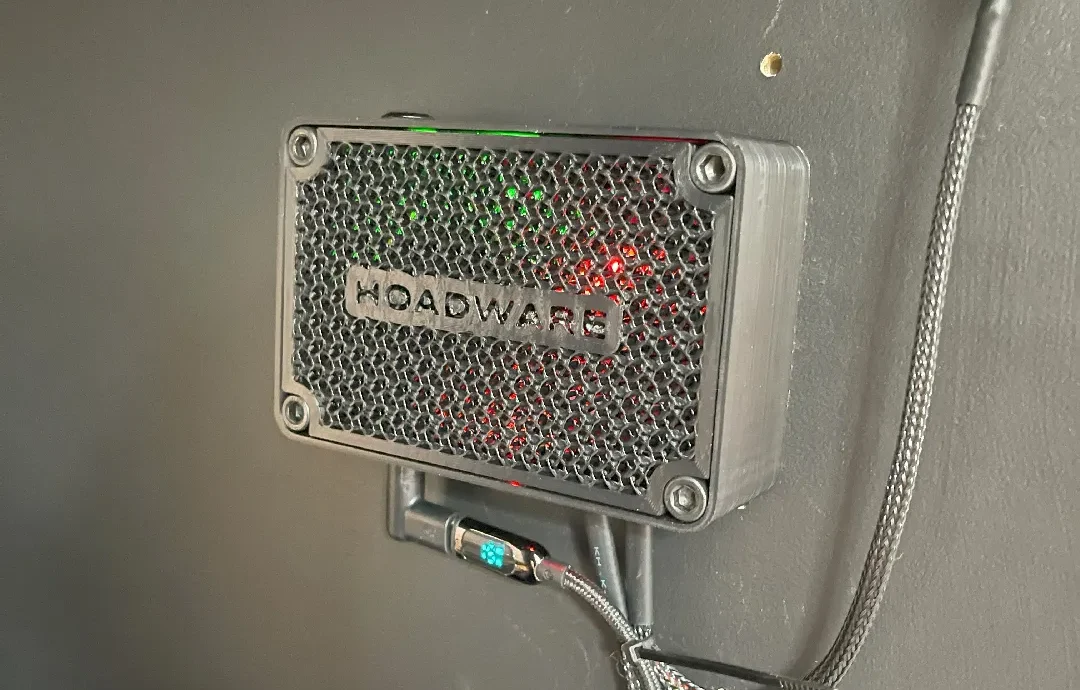

ПРИМЕЧАНИЕ. Крышка предназначена для печати без верхнего и нижнего слоев, поэтому рисунок заполнения образует вентиляционную решетку.

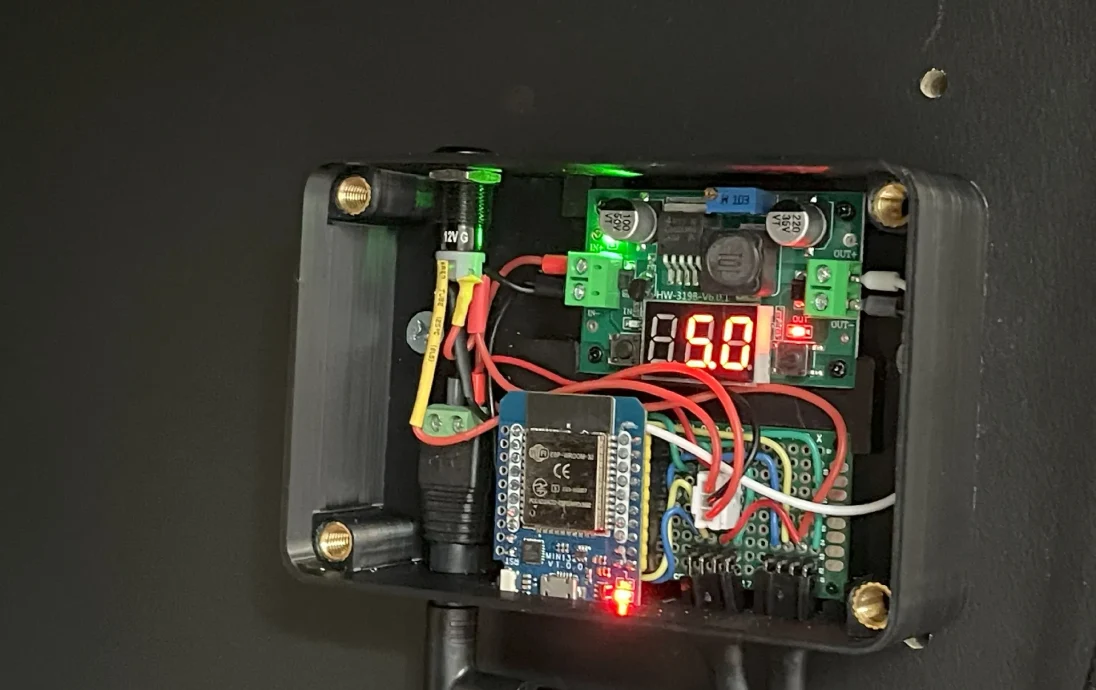

Компоненты:

Wemos/Lolin ESP32 d1 mini + контакты/гнездовые разъемы
Протоплата 70х30 мм.
Регулируемый стабилизатор напряжения LM2596 — или любой простой понижающий преобразователь постоянного тока для понижения напряжения 12 В → 5 В. (Включение ESP32)
2 4-контактных угловых разъема DuPont или угловые разъемы для вентиляторов — верхняя маркировка.
Разъем 5,5 мм для входа 12 В.
Кнопка-фиксатор с хвостовиком 12 мм (опция)
соединительный провод
4 латунных вставки M6
4x m6x20 мм DIN 912 — винты с шестигранной головкой
2 винта с потайной головкой <12G для монтажа (диаметр менее 6 мм)

ПРИМЕЧАНИЕ. Некоторым вариантам ESP32 не нравится питание через VCC, и им может потребоваться ограничение 10 мкФ между RST и GND, как это было у меня.

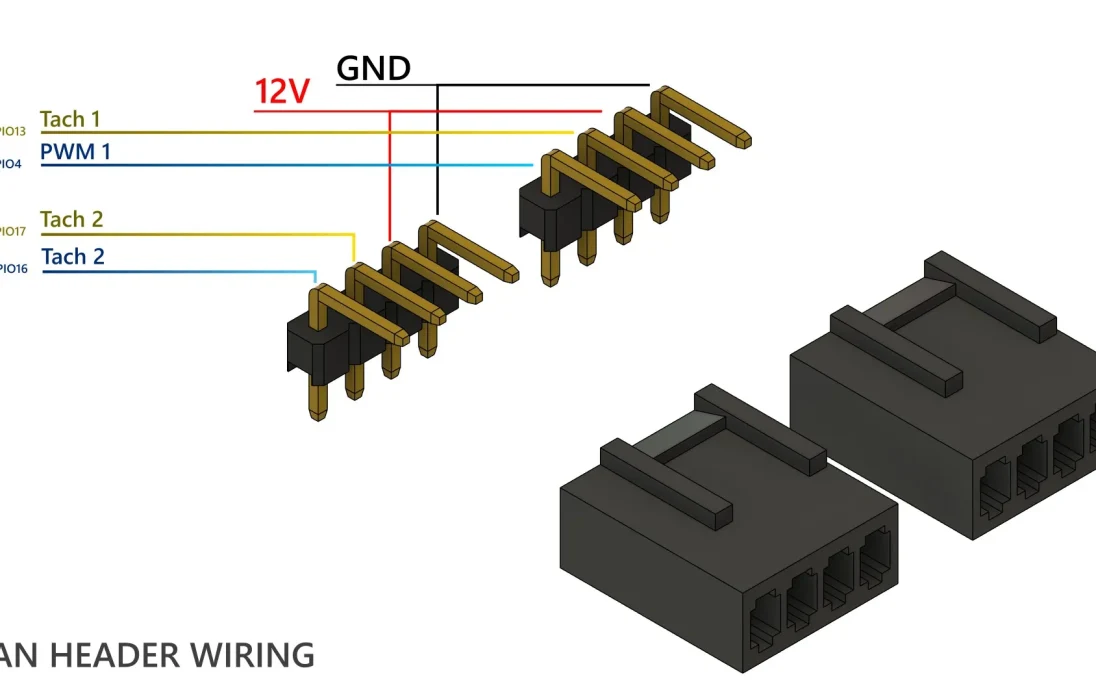

См. фотографии для подключения 4-контактных разъемов ШИМ.

ПОДКЛЮЧЕНИЕ ПИТАНИЯ:

┌─────────┐ 5В ┌────────┐
12В+ ┌─────┐ │ ├────vcc │
─────────┴─────┴────┬─┤ 5 В Рег │ │ │
Переключатель │ └────────┘ │ esp32 │
│ │ │
├──────────┐ │ D1 │
│ Вентилятор │ │ Мини │
│ Заголовки │ └────────┘

контакт 12 В контакт 12 В
